Hallo zusammen,

ich bin mir nicht sicher ob ich hier richtig bin mit meinem Beitrag aber ich denke falls nicht wird er seinen Platz durch einen MLL Team Mitglied finden.

Und zwar geht es um den Moba Geschwindigkeitsmesser auf den ich auch vor längerer Zeit durch YouTube gestoßen bin und nachbaute aber nie ein richtige Gehäuse fand.
Also habe ich mir für den 3D Drucker was gebastelt und möchte das mit euch teilen falls es einem genau so geht wie mir. Im Angehängten ZIP Ordner befindet sich die STL Datei, eine kleine PDF Anleitung wie ich vorgegangen bin und ein Bitmap Code mit dem Logo der MLL für den Sketch.
Ich hoffe es ist ok das ich das hier einstelle.

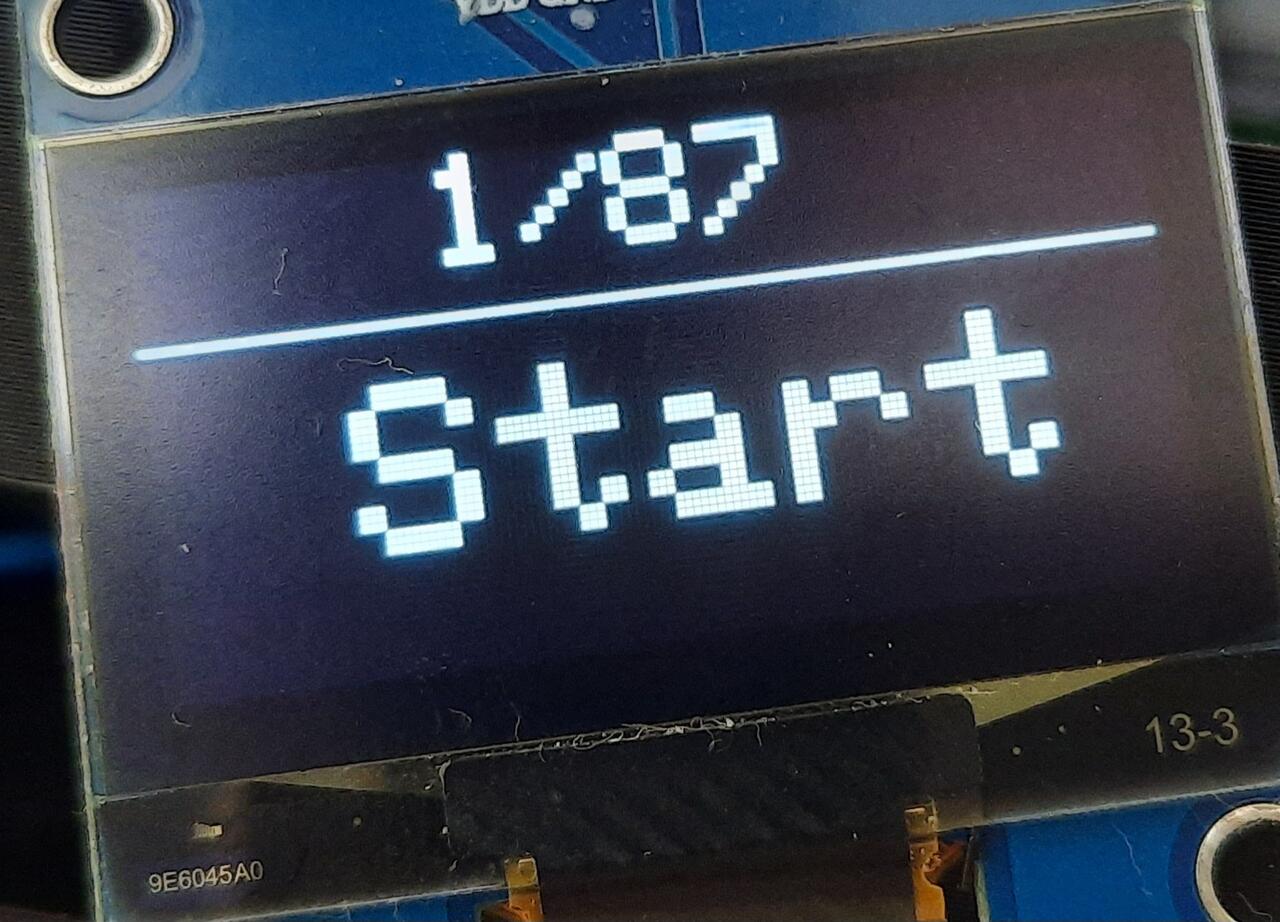

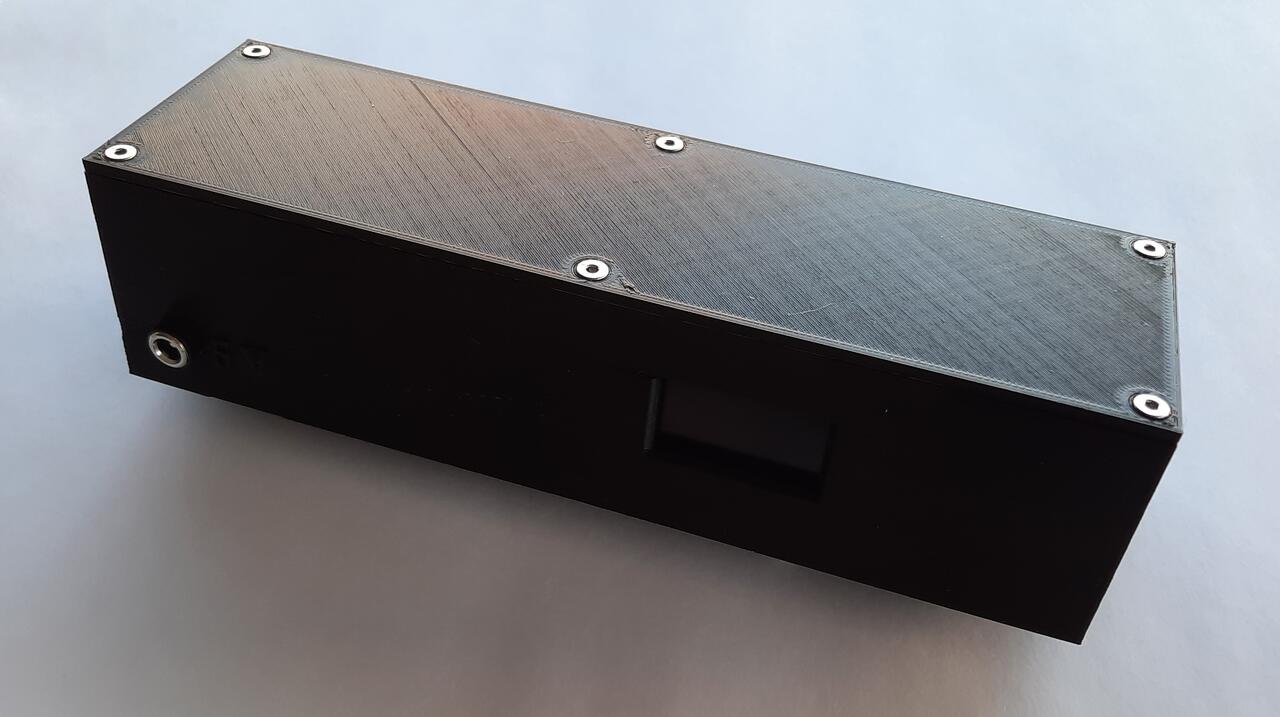

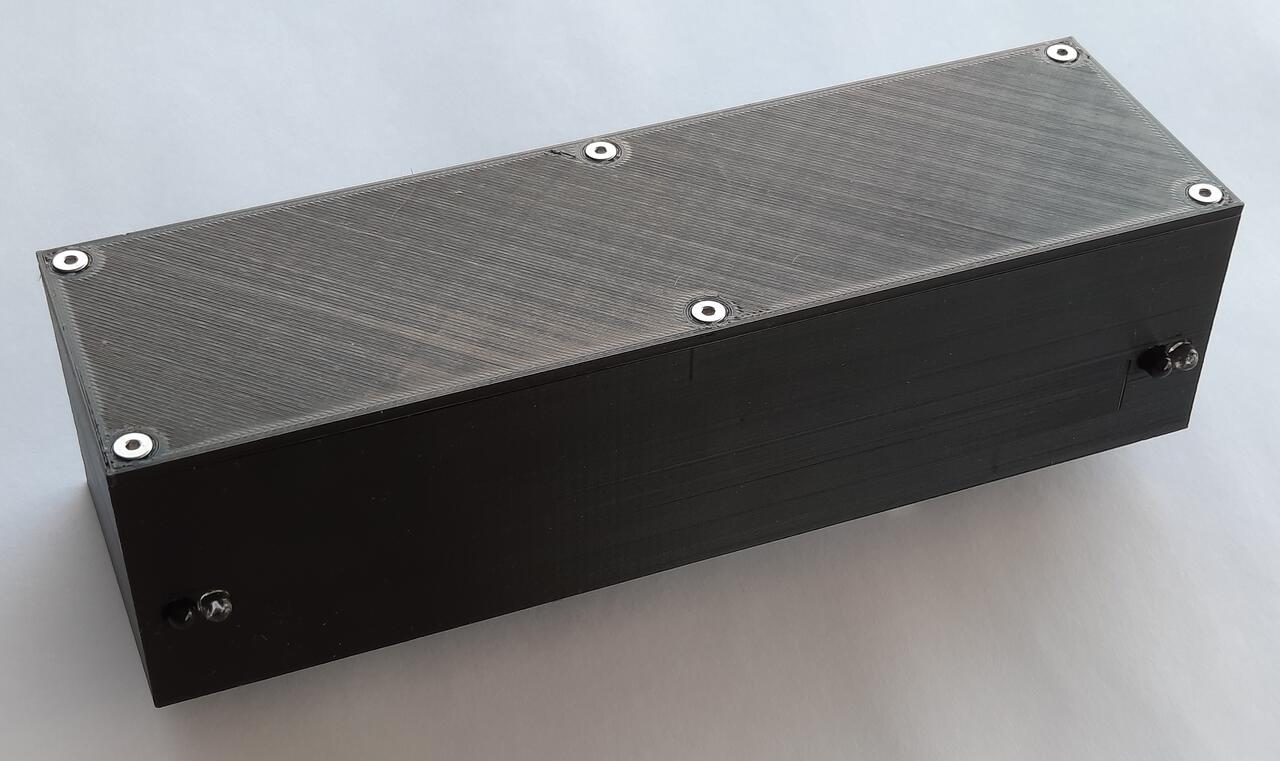

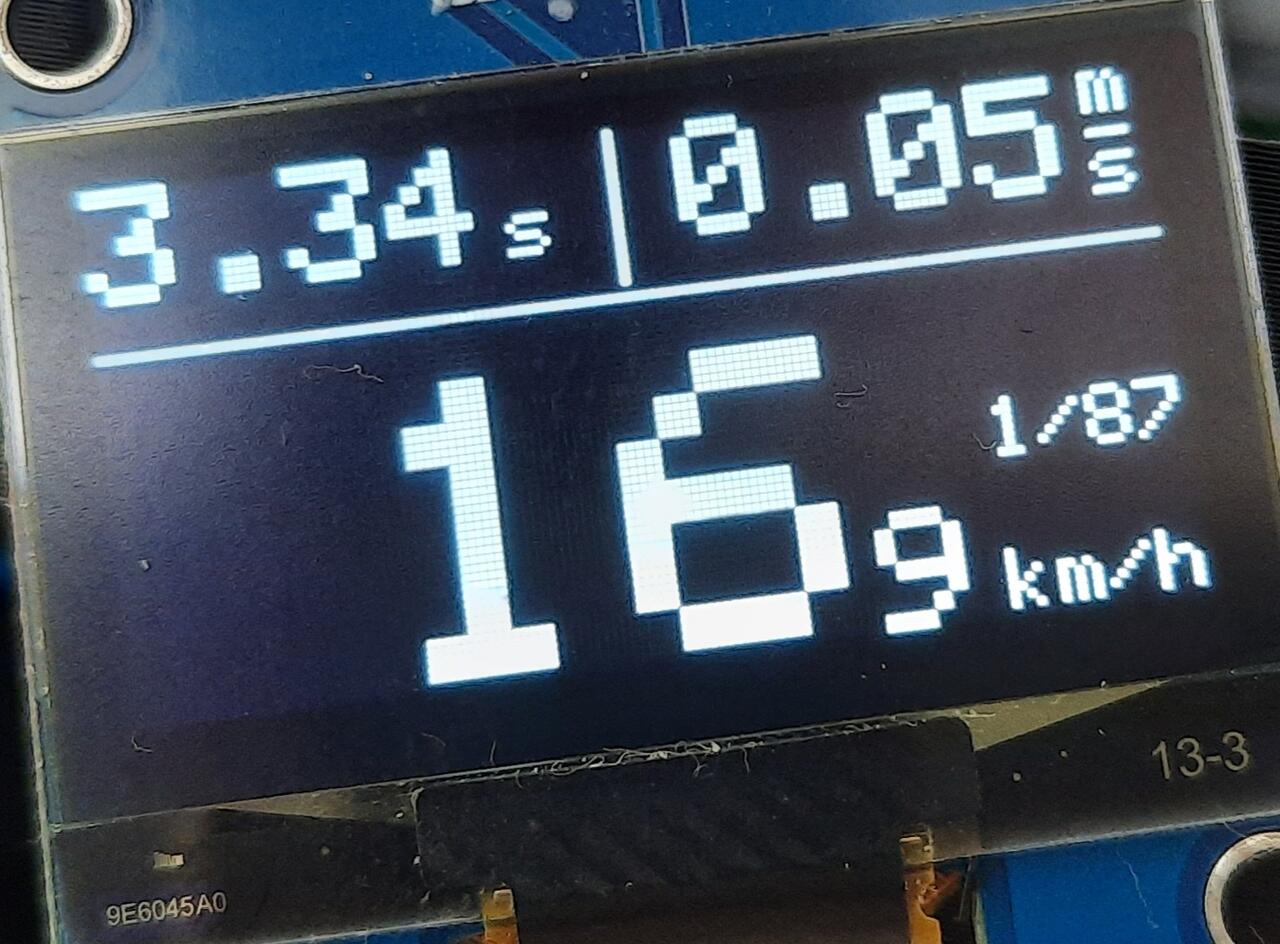

Hier noch ein paar vorab Bilder.

Dateien Geschwindigkeitsmesser.zip

(3.32 MiB) 43-mal heruntergeladen

Viel Spaß beim nachbasteln.

[fromue]

Hallo Marco,

sehr schön da Du ein Gehäuse gemacht hast und allen zur Verfügung stellst.

Vielleicht ist eine Information zum Geschwindigkeitsmesser wichtig, der Abstand der IR Leds sollte möglichst groß sein.
Denn je größer der Abstand ist, desto genauer wird die Messung.
Wenn die Möglichkeit besteht wären so ca. 50 bis 100cm sehr gut, natürlich gerade Strecke.
Kurven wiederum beeinflussen das Messergebnis negativ.

Viel Spaß beim Messen.

[fromue]

Hallo Marco,

was mir gerade auch noch eingefallen ist, das 1.3er Oled ist für die Anzeige natürlich aufgrund der Größe viel besser als das 0.96er Oled.

Klasse das Du das Gehäuse für das 1.3er gebaut hast.

Nochmals vielen Dank.

[fromue]

Hallo Marco,

nachdem Du schon das MobaLedLib-Logo für den Geschwindigkeitsmesser nutzt, wär es vielleicht schöner wenn das Bild so
beim Start angezeigt würde (ohne den weißen Rahmen):

Hier mal der überarbeitete Sketch:

Moba-Geschwindigkeit_fuer_Speed-Cat-MLL-Logo.7z

(4.16 KiB) 13-mal heruntergeladen

Hier als TXT-Datei die Bilddaten des Logos:

MobaLedLib-Logo, Hintergrund schwar.txt

(6.34 KiB) 15-mal heruntergeladen

von mir gemachte Änderungen
1.) Logo MLL eingefügt
2.) Logo auf Bildschirmmitte gesetzt (für 0,96er Display ausprobiert, denke aber es passt auch auf dem 1.3er)
3.) Anzeigezeit etwas verlängert

Hoffe es klappt, denke aber es sieht so noch besser aus.

[marcosmoba]

Hoffe es klappt, denke aber es sieht so noch besser aus.

Hallo Jürgen,

ich stimme Dir voll und ganz zu das Logo sieht so natürlich viel ansprechender aus werde es am Sonntag mal drauf spielen, vielen dank für deine Unterstützung.

[fromue]

Hallo Marco,

Günter ist über ein Problem mit dem 1.3er Display gestolpert.
Hier viewtopic.php?t=177 haben wir die Sache gelöst.

Für Dich hier noch die richtige Bibliothek für das 1.3er Oled-Display:

download/file.php?id=518

Bitte in z.B. das Verzeichnis Documents/Arduino/libraries entpacken.
Dann die Arduino IDE starten und das Display 13 auswählen, nun kompilieren und drüber freuen

Viel Erfolg.

[marcosmoba]

Hallo Jürgen,

Danke für den Hinweis da ich den Sketch von dir noch nicht probiert habe hatte ich noch keine Probleme weil ich den Sketch für das 1,3" Display von der Seite von N Mobellbahn verwendet hatte und nur das MLL Logo geändert wurde von mir. Glaub da stand auch was vom ändern einer 1300ter Adafruit Libraries.

[fromue]

Hallo Marco,

der Sketch von mir kann viel mehr als der von N-Modellbahn, dieser war für mich damals auch die Ausgangsbasis.
Ich habe dann einiges am Sketch schon für mich umgeschrieben.
Zusammen mit Hardi und Tobias haben wir dann später noch viele tolle Sachen hinzugefügt.
So haben wir die Einrichtung im Sketch viel einfacher gemacht, das wir alles wichtige oben in den ersten Zeilen definieren,
somit entfällt die Suche im Sketch.

Dann haben wir die Datenübertragung zu i-Train geschaffen um Loks einzumessen.

Solltest Du WinDigi-Pet nutzen, so könntest Du uns helfen, wenn Du es mal testen würdest, ob die Einmessung auch dort funktioniert.
Wir konnten es mangels Programm nicht testen.

Zudem kannst Du das USB-Kabel vom Arduino am Rechner lassen und über den seriellen Monitor der Arduino IDE werden die Daten direkt angezeigt.
Auch kannst Du das Programm Speed-Cat PLUS von KPF-Zeller am Rechner mit dem Geschwindigkeitsmesser einsetzen.

Hier https://wiki.mobaledlib.de/anleitungen/ ... eitsmesser findest Du eine komplette Doku
über den "modifizierten" Geschwindigkeitsmesser.

[marcosmoba]

So kannst Du mit unserem Sketch in i-Train die Loks einmessen.

Da bin ich noch weit weg von seit ich die MobaLedLib kenn ist es so wie Hardi es irgendwo geschrieben hat "lass die Finger weg sonst wird deine Modellbahn nie fertig" da hat er recht.

[fromue]

Dann nimm unseren Sketch, damit bist Du für die Zukunft ohne weitern Aufwand gerüstet

[marcosmoba]

Hier mal der überarbeitete Sketch:

Moba-Geschwindigkeit_fuer_Speed-Cat-MLL-Logo.7z

von mir gemachte Änderungen
1.) Logo MLL eingefügt
2.) Logo auf Bildschirmmitte gesetzt (für 0,96er Display ausprobiert, denke aber es passt auch auf dem 1.3er)
3.) Anzeigezeit etwas verlängert

Werde es morgen testen

[marcosmoba]

Werde es morgen testen

Hallo Jürgen,

habe gerade den Sketch aufgespielt und er funktioniert tadellos, danke nochmal dafür.

Der schwarze Hintergrund sieht auch viel besser aus.

Schönen rest Sonntag euch allen noch.
