Tool zur Erstellung der Hauseinlagen

[GerdR]

@Hardi

Hi Hardi,

Bist du dir sicher das die Bezeichnung im Schaltplan korrekt ist ?

6poliger Wannenstecker BH 254 V - 6P

Laut Schaltplan ist das doch 10 polig, nicht das die Chinamänner was falsches auflöten?!

GerdR

[Hardi]

Hallo Gerd,

das ist nur der Name des MobaLedLib Wannensteckers und nicht die Bezeichnung des 10-Pol Steckers. Der steckt in der EasyEDA Datei und wurde von den Chinesen korrekt bestückt.

Den Namen des 6-Pol Steckers habe ich mir nur als Notiz eingefügt.


Trotzdem Danke für den Hinweis.

Hardi

[jpj61]

Hallo GerdR,

erstmal danke, dass Du Dir das so genau anschaust.
Und ja, bin bei solchen Sachen ein fürchterlicher Pendant, höre ich von meiner Frau seit über 30 Jahren.
Generell ist ja die Frage, wenn man anderen eine stl zur Verfügung stellt, die auf dem Drucker funktioniert, funktioniert sie auch auf einem anderen?
Meine Erfahrung, nein!
Habe jedenfalls noch keine stl von den einschlägigen Portalen heruntergeladen ohne keine Anpassungen vornehmen zu müssen.
Da passt mal das Fenster nicht so wirklich in den Ausschnitt in der Wand...

...
Aber die Zeiten für den Ausdruck sind ja erschreckend bei dir, mit welcher Geschwindigkeit fährst du denn?
...

Ok, ohne Zwischenwände war meiner auch bei 50 Minuten.
Nur ist mir aufgefallen, dass die manuell eingebenen Wände viel dicker sind, als die Außenwände.
Ansonsten ein Ender5 mit Standardeinstellungen, da druckt er mit 80%.
Die Dateien für morgen sind schon auf der Karte, beim nächsten Mal kann ich es ja mal mit 100% versuchen.

Zähle halt zu der Generation "never change a running system".

Gruß Jan

[GerdR]

Hi Jan,

Nur ist mir aufgefallen, dass die manuell eingebenen Wände viel dicker sind, als die Außenwände.

Du kannst die Dicke der Wände doch über die Parameter

Druckparameter: druck
Format: keyword,wert(e)
wand: Wandstärke
innen/aussen: Wandstärke Innen/Außenwände
dach: Wandstärke Dach

definieren.

Mein ANET A8 war auch so ein Schnarchzapfen. Seit dem ich hier den Bambulab habe ist der ANET in Rente.

GerdR

[Ortwing]

Hallo an alle
Ganz dumm Frage ? Hat das mit den Inlays überhaupt schon mal jemand mit einem resin Drucker versucht .
Mit freundlichen Grüßen ortwin

[GerdR]

@Ortwing

Hi Ortwin,

Zu deiner Frage - da hier nur ein ganz kleiner Kreis das Programm testet bezweifle ich das da schon Mal jemand etwas mit einem SLA Drucker probiert hat .

Wenn man sich Mal die Konstruktion des Inlays anschaut, da müssten viele Supports, auch manuelle gesetzt werden, dann muss man die richtige Position finden damit man eine relativ große flache Deckenfläche bekommt.

Und was man nicht vergessen sollte, das ganze Teil sollte lichtdicht werden, nicht nur nach aussen, sondern auch die Innenwände, damit das Licht nicht von einem Raum in den anderen scheint.

Aber - Versuch macht kluch - wenn du einen Resindrucker hast, kannst du es gerne Mal probieren und uns berichten.

GerdR

[Ortwing]

Hallo Gerd
Alles klar ich werde es an Wochenende mal testen.
Mit freundlichen Grüßen ortwin

[jpj61]

Hallo zusammen,

bei der Kontrolle der Ausdrucke ist mir was aufgefallen, dass ich mir nicht erklären kann.

Definition:
licht
27,40.58
98,40.58

Im Bild vorne links ist der Zapfen klein (das ist der 98,40.5), beim hinteren lang.
Wie kann denn das sein?

Ich habe den 27,40.5 extra mal rausgenommen, ob ich da vielleicht eine Wand gesetzt habe, aber da ist ansonsten nichts.

Bin jetzt gerade verwirrt.

Hat jemand eine Idee?

Gruß Jan

[jpj61]

Hallo in die Runde,

da ich gerade darauf warte, dass meine "Schnarchnase" von Drucker fertig wird, habe ich mal wieder viel im Forum gelesen.
Dabei ist mir bei Hardi etwas aufgefallen.

Es geht um den Schalter.

Da geht es ja auch um die Diskussion, dass je nachdem ob es eine Endplatine oder Mittelplatine ist, die Kerbe automatisch die Schalterstellung regelt.
Gibt es das auch im Tool?
Oder ist der User verantwortlich den Schalter richtig zu stellen?

By the way, in dem Bild ist mir noch etwas aufgefallen.


Sieht das nur so aus oder sind die 4 Kontakte mittig?
Kann doch eigentlich nicht funktionieren.

Gruß Jan

[oliwel]

Hallo Jan,

ich kann den "Zapfen" zwar sehen aber es mit der Angabe der Lichtposition alleine nicht nachvollziehen, häng bitte immer die komplette Konfiguration an wenn du solche Fragen stellst sonst habe ich keine Chance das nachzustellen und das Problem zu suchen.

Die Nase für Schalter kann das Tool auch, steht in der Hilfe bei der Lichtplatine auch drin - allerdings stell ich gerade fest dass die Angabe im Format oben fehlt aber dafür im Beispiel steht

Code: Alles auswählen

Hausplatine: licht
...
Schalterposition: weiter, ende

Oli

[oliwel]

Hallo Zusammen,

Version 0.3 ist unter der bekannten Adresse https://3d-haus.mobaledlib.net/ mit folgenden Verbesserungen online (danke für die Hinweise und Ideen an Jan):

• Farben, Beleuchtung und Kanten in der Vorschau für besseren Kontrast optimiert
• STL Datei wird "kopfüber" ausgegeben
• Der "Viewpoint" wird beim neu laden der Vorschau beibehalten
• Das Eingabefeld unterstützt jetzt "Kopieren aus Excel" indem es Tabulatoren durch Kommas ersetzt
• Mit einem # Zeichen kann man Kommentare in der Konfiguration einbetten

Im Repo gibts nun auch eine erste Anleitung: https://github.com/oliwel/mll-light-mask-generator - ich werde die demnächst auch ins Wiki packen.

Ich sehe außerdem gerade dass der "Keil" für die Schalterpositionierung nicht korrekt berechnet wird, da muss ich dann nochmal ran..

Oli

[jpj61]

Moin Oli,

...
Die Nase für Schalter kann das Tool auch, steht in der Hilfe bei der Lichtplatine auch drin - allerdings stell ich gerade fest dass die Angabe im Format oben fehlt aber dafür im Beispiel steht

Code: Alles auswählen

Hausplatine: licht
...
Schalterposition: weiter, ende

Oli

Ist mir gerade eben auch durch den Kopf gegangen, da waren doch noch Parameter ...

Sorry!

Gruß Jan

[jpj61]

Moin Oli,

da ich eh nicht mehr schlafen kann ...

...
ich kann den "Zapfen" zwar sehen aber es mit der Angabe der Lichtposition alleine nicht nachvollziehen, häng bitte immer die komplette Konfiguration an wenn du solche Fragen stellst sonst habe ich keine Chance das nachzustellen und das Problem zu suchen.
...

Anbei die fehlerhafte Version vom EG.
Der Fehler war eine Wand im zweiten Lichtschacht!

Ich hatte nur den ersten ausgeblendet, da ich den Fehler dort vermutet habe und die Nase für einen Rastpunkt der Platine gehalten habe.
Nur da war eben eine Wand definiert mit 98,0,98,30, somit geht sie ein Stück in den Lichtschacht. (den Fehler habe ich noch an einigen anderen Stellen gemacht, deshalb fange ich jetzt mit Version 2.0 neu an )

Was mich da dennoch wundert, dass die Wand offensichtlich nicht die Ausklinkung für den Schalter beeinflusst.
Deshalb entsteht auch dieses komische Bild.


Wird die zu einem späteren Zeitpunkt berechnet und "killt" in diesem Bereich die falsch stehende Wand?

So, jetzt warte ich erstmal mit erneuten Ausdrucken, bis Du das mit der Berechnung der Schalterposition geändert hast.

Gruß Jan

[jpj61]

Moin Oli,

geniale Änderungen, die Du da im Tool gezaubert hast!

Die Farbgebung ist sehr angenehm und man kann jetzt wesentlich besser die Bauteile unterscheiden.
Der Viewpoint ist eine echte Erleichterung, gerade wenn man viele Wände setzen muss.
Absolut genial finde ich, dass man jetzt auch Kommentare setzen kann. Ich habe mir das bislang immer in eine txt gepackt.

Und danke für die Anleitung, hat mir schon geholfen ein paar Dinge, an denen ich gehangen habe, zu verstehen.

Gruß Jan

[oliwel]

Der Fehler war eine Wand im zweiten Lichtschacht!
...
Wird die zu einem späteren Zeitpunkt berechnet und "killt" in diesem Bereich die falsch stehende Wand?

ja genau das, in OpenSCAD konstruiert man (wie in den meisten anderen Programmen auch) durch zusammenfügen oder eben "abziehen" von Körpern. Die Öffnung für die Platine wird als Quader aus der Decke geschnitten, je nach Einstellungen der Wandstärken ist der Ausschnitt tiefer wie die Deckenstärke und es entsteht eine kleine Stufe von den Trägerwänden zur Decke. Der Schalter wird dann ganz am Ende aus dem fertigen Modell ausgesägt damit eben auch weitere Wände oder andere Objekte an der Stelle "weg" sind, der Quader für den Schalter geht aber nicht bis zur Mittelstruktur sondern ist nur so tief wie nötig damit man den einfädeln kann - so entsteht dann deine Nase.

Die Korrektur wirds erst am Wochenende geben da ich jetzt zwei Tage auf "Geschäftsreise" bin.

Oli

[oliwel]

Hallo @jpj61,

sitze gerade dran, der Schalter wird korrekt dargestellt, es handelt sich hier nur wiedermal um ein Problem des Renderings in der Vorschau weil das zwei Flächen auf der gleichen Ebene liegen. Wir in der nächsten Version korrigiert aber du kannst den Drucker anwerfen.

Oli

[jpj61]

Hi Oli,@oliwel

danke für die Info, wird aber sicherlich Dienstag.

By the way, mit welchem Support druckst Du das.
Ich habe bisher Baum genommen, habe aber das Problem, dass das dann gerade im Bereich des Schalters schwer herauszubekommen ist.

Gruß Jan

[oliwel]

By the way, mit welchem Support druckst Du das.
Ich habe bisher Baum genommen, habe aber das Problem, dass das dann gerade im Bereich des Schalters schwer herauszubekommen ist.

Ich nutze die Standardeinstellungen von Cura und der legt die Fenster dann mit "dünnen" Flächen aus und am Platinenausschnitt sind ebenfalls dünne "Hilfswände" die sich aber nachher einfach mit dem Cutter oder Zange zur wegbrechen lassen. Ich habe schon überlegt ob es sinnvoller wäre die Außenwände und den Platinenhalter einzeln zu drucken und nachher zusammenzukleben, dann braucht man gar keine Supports (so ähnlich wie das Trennwände Tutorial im Wiki).

Oli

[oliwel]

Hallo Beleuchter,

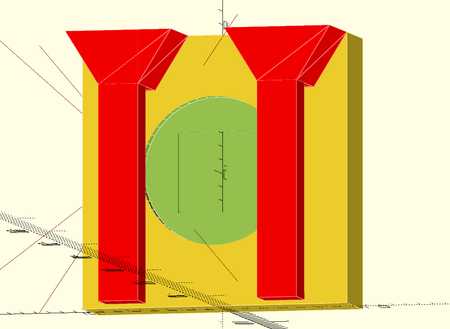

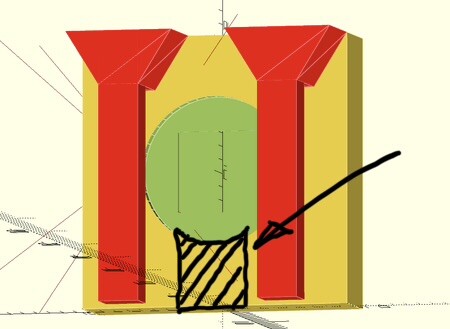

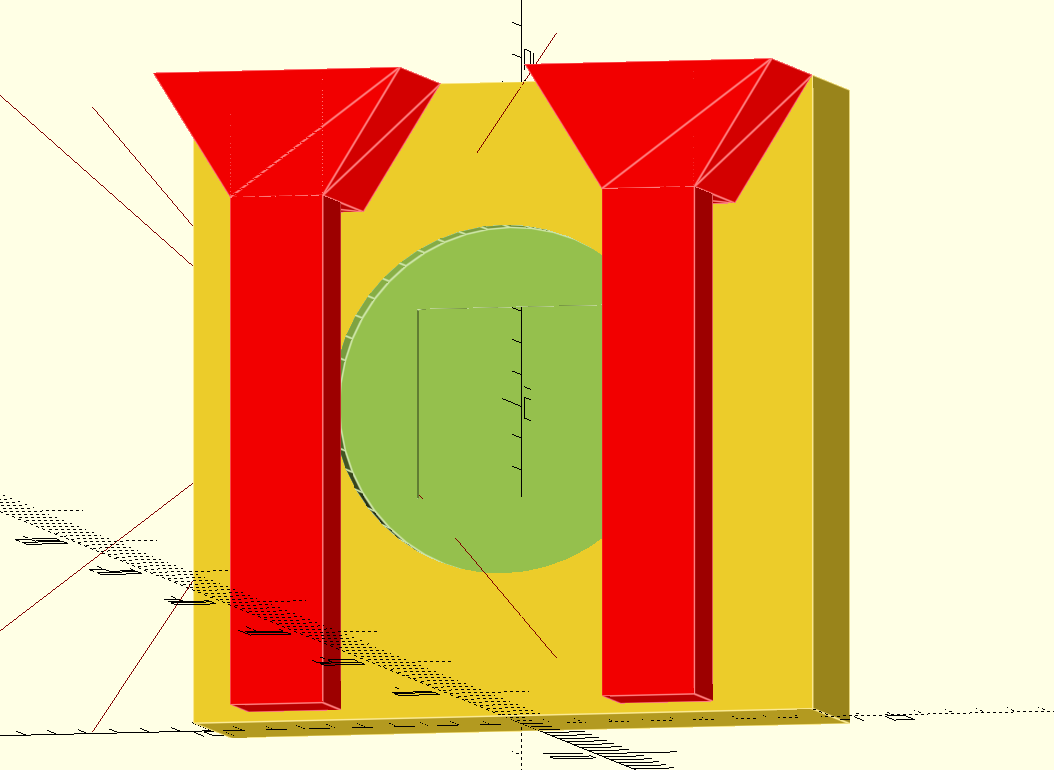

ich versuche gerade auch meine Lichtboxen in den Generator zu bekommen, die Löcher sind auch kein Problem aber ich scheitere an einer vernünftigen Dimensionierung der Haltepins, ich hab in den letzten zwei Stunden ein Dutzend Muster gedruckt aber beim Versuch die LEDs in den Halter zu schieben immer die Pins abgebrochen

Ich habe versucht den Pin aus der Fusion Box von Michael nachzubauen aber selbst mit 3mm Abstand und 2.5x3mm Querschnitt bricht mir das Ding ab - welche Masse sind hier sinnvoll? Ich drucke mit Standard PLA aber ich denke dass ist was die meisten zu Hause haben...

Oli

[marcosmoba]

Hallo Oli,

ich hatte das Problem bei den Lichtboxen auch mit PLA nach dem umstellen auf PETG war das Problem behoben.
Für so filigrane drucke ist PLA leider eine schlechte Wahl.

[oliwel]

Hi Hier

ich habe den aktuellen Zwischenstand der Lichtboxen jetzt mal hochgeladen, wie oben geschrieben bin ich mit den Pins nicht zufrieden und habe die Boxen bisher zwar gedruckt aber noch nicht mit LEDs getestet! Wer es ausprobieren möchte, das Ganze funktioniert genauso wie das Haus, das Keyword ist box, die Masse sind diesmal jedoch die Innenmaße, dazu kommen dann noch 1.2mm Wand (derzeit noch nicht parametrierbar).

In den Abschnitten oben, links, rechts können dann LEDs platziert werden, das Format ist ledtype, clip, Offset Kante, Offset Tiefe. Der ledtype kann plcc2, plcc6, ws2811, 3mm, 5mm sein, die Position ist optional, Standard ist die Mitte der Fläche, die Offsets sind hier von der Standardposition ausgehend mit +/- anzugeben. Hier ein baulich sinnloses aber vollständiges Beispiel.

Freu mich auf euer Feedback

Code: Alles auswählen

box
40,25,15
oben
plcc6
3mm,-8
5mm,8,1
links
ws2811, doppel, -2
rechts
plcc2, einfach, 4, -2

[rstaiger]

Hallo Oli,

bestimmt ist Marcos Hinweis zum empfindlichen PLA richtig. Ich verwende es wo immer möglich aber trotzdem, weil mir das PETG zu oft Feuchtigkeit zieht und das PLA feinere Details kann. Mit PLA habe ich bei Michaels Boxen, die er für meine Spur Z verkleinert hat, keine Probleme. Es bricht nichts.

Das mag daran liegen, dass die LEDs, die ich verwende, etwas kleiner, dünner sind. Da entsteht beim Einschieben nicht so viel Spannung. Das bringt mich auf eine Idee: Wenn du sowieso den Halter bearbeitest, könntest du für die über die Platine hinausragende LED eine Art „Kanal“ frei lassen, nicht ganz durch den Halter, aber so tief wie möglich. Die Platine rastet in der Endposition dann immer noch ein. Die Pins müssen zum Einschieben der LED aber nur noch halb so hoch gebogen werden, viel weniger Spannung. Vielleicht hilft das.

LG Ralph


[GerdR]

@oliwel

Hi Oli,

Der ledtype kann plcc2, plcc6, ws2811, 3mm, 5mm sein,.....

Könntest du bitte das ws2811 in ws2812 änder, ws2811 ist die "Schokotafel", ws2812 ist die eigentliche LED.

GerdR

[rstaiger]

Hallo Oli, hallo Hardi

nach den Platinen-Versuchen gestern Abend habe ich nochmal alle meine Spur Z-Häuschen nachgemessen. Es könnte doch gehen mit einer einzigen in der Größe angepassten „normalen“ Platine mit 4 LEDs. Wo es gar nicht passt, könnten ja Lichtboxen vor die Fenster. Mein Plan ist, wenn die kleine Platine grundsätzlich machbar ist, mit dem unveränderten Tool „Schnellschuss“-Inlays für alle meine Häuschen zu konstruieren. Die müssen nicht genau sein, aber man kann sehen, welcher Platz für Platinen wäre und einen gewissen Standard herausfinden.

Für das wunderschöne Tool hätte ich noch zwei Ideen. Ich hoffe, das ist noch nicht drin. Muss zu meiner Schande gestehen, probiert hab ich noch nichts, weil mich ich als Zettie nicht betroffen fühlte. Bin noch Theoretiker.

- Die Wandhöhe sollte einstellbar sein. Ich habe sehr verschiedene, auch zwischen den Etagen unterschiedliche, Chaos bei den Herstellern.

- Die Ausgabe sollte alternativ nicht nur STL sein, sondern etwas in Fusion oder so importierbares, wenn das ohne großen Aufwand umsetzbar ist. Wurde gestern Abend auch erwähnt, dass es das gibt. Ich denke, das wäre nicht nur bei mir hilfreich. Z.B. befestige ich die Dinger mit Pogo-Steckern auf der Platte. Die hausseitige Aufnahme liegt dabei auf der Bodenplatte des Häuschens. Den Platz dafür müsste ich aus dem mit dem Tool erzeugten EG herausschneiden können.

Hardi,

was hältst du von dem Versuch? Dauert aber ein bisschen bei mir, weil ich erst ein paar Wochen in DK bin, ohne Moba.


Eure Präsentationen waren sehr beeindruckend gestern!!
LG Ralph

[oliwel]

Hallo Ralph,

nach den Platinen-Versuchen gestern Abend habe ich nochmal alle meine Spur Z-Häuschen nachgemessen. Es könnte doch gehen mit einer einzigen in der Größe angepassten „normalen“ Platine mit 4 LEDs. Wo es gar nicht passt, könnten ja Lichtboxen vor die Fenster. Mein Plan ist, wenn die kleine Platine grundsätzlich machbar ist, mit dem unveränderten Tool „Schnellschuss“-Inlays für alle meine Häuschen zu konstruieren. Die müssen nicht genau sein, aber man kann sehen, welcher Platz für Platinen wäre und einen gewissen Standard herausfinden.

Wieso Schnellschuß - mach es gleich ordentlich und lass die Platine einfach weg, bei Bedarf kannst du die ja nachher einfach einfügen - wenn es ein offizielles Produkt wird kann ich dafür einen Träger bauen oder du machst einfach ein "Loch" ins Dach. Das kann das Tool heute schon.

- Die Wandhöhe sollte einstellbar sein. Ich habe sehr verschiedene, auch zwischen den Etagen unterschiedliche, Chaos bei den Herstellern.

Du gibst die Raumabmessungen in allen drei Dimensionen an.

- Die Ausgabe sollte alternativ nicht nur STL sein, sondern etwas in Fusion oder so importierbares, wenn das ohne großen Aufwand umsetzbar ist. Wurde gestern Abend auch erwähnt, dass es das gibt. Ich denke, das wäre nicht nur bei mir hilfreich. Z.B. befestige ich die Dinger mit Pogo-Steckern auf der Platte. Die hausseitige Aufnahme liegt dabei auf der Bodenplatte des Häuschens. Den Platz dafür müsste ich aus dem mit dem Tool erzeugten EG herausschneiden können.

Ich hab gestern während dem Stammtisch noch den 3MF Export eingebaut, aber eigentlich brauchst du das nicht, du kannst den Ausschnitt einfach als Fenster aus dem Gehäuse schneiden.

Oli
