Blaue 521 Platine

[soldier555]

Hallo,

habe heute meine beiden neuen blauen Platinen 521 mit Schraubklemmen fertig gebaut.
Dabei ist mir aufgefallen das die Beschriftung fehlt, so z.B. für die einzelnen Exit etc.

Auch habe ich Probleme diese Platine in Betrieb zu nehmen. Was auf der grünen Platine funktioniert, funktioniert auf der blauen nicht.
Anschlüsse etc. habe ich 1:1 übernommen.

Nur auf einem Ausgang habe ich Dauerlicht. Kann auch nicht ausgeschaltet werden.

Was mache ich hier falsch? bzw. wo ist der Fehler zu suchen?
Vielen Dank

Grüße Peter

[Frank_TT]

Hallo Peter,
die Platinen sind baugleich, nur die Beschriftung wurde vergessen.
Sie gibt sie schon seit knapp einem Jahr und wurde bisher nicht reklamiert.
Kannst Du bitte Bilder von beiden Seiten hier einstellen?
Vielen Dank

[soldier555]

Hallo Frank

hier die Bilder.

VG Peter

[Frank_TT]

Hallo Peter,
vielen Dank für die Bilder.

Die Spannungsversorgung machst Du über das Bandkabel?

Welchen Ausgang kann man nicht ausschalten?

Als nächstes prüfen wir, ob das Signal durch geht:
Dazu bitte in einem separaten Sheet im PG nur für diese Platine die entsprechende Anzahl der LEDs reservieren und schauen, ob beide Heartbeats auf der LichtMaschine leuchten.

[soldier555]

Hallo Frank,

die Spannungsversorgung, hier sind es 12V, erfolgt über die x 11 und weiterleiten, kaskadieren über x 12.

Die grüne LED leuchtet auf den Platinen, derzeit 3 St.

Die 2.Heartbeat leuchtet nicht. Hauptplatine ist die 102 Beta 1 oder 2 da bin ich mir nicht sicher.

Bei der ersten 521 kann ich alle 8 exit nutzen. Bei der zweiten 521 kann ich nur 4 exit 1-4 nutzen. 5-8 funktionieren nicht. Beides grüne Platinen.

Nun wollte ich eine dritte 521 dazu testen, da funktioniert aktuell noch nichts.

Werde das separate Sheet entsprechend einrichten. Hofe das es klappt

[soldier555]

Hallo Frank,

ich schicke Dir meine Datei per Mail.

Vielleicht schaust Du mal darauf wo meine Fehler stecken.

VG Peter

[Eckhart]

Hallo Peter!

Bei der ersten 521 kann ich alle 8 exit nutzen. Bei der zweiten 521 kann ich nur 4 exit 1-4 nutzen. 5-8 funktionieren nicht. Beides grüne Platinen.

Nun wollte ich eine dritte 521 dazu testen, da funktioniert aktuell noch nichts.

Wenn du die drei Platinen hintereinander, oder in Folge an einen Verteiler gehängt hast und auf der 2. Platine keine speziellen Lötbrücken zum Überspringen von 5-8, dann ist nicht die blaue Platine der Verursacher des Problems, sondern die 2. Grüne!

Wichtig: Das Konzept der MobaLedLib/WS2811 bedingt, dass immer ALLES vor einer weiteren Platine zu 100% funktionieren muss!

Gruß, Eckhart

[soldier555]

Hallo Eckhart,

die erste Platine (Grün) funktioniert zu 100%. Also 2. Platine angeschlossen, bei der grünen Platine funktionieren nur die erste 4 Exit.
Wenn ich als 2. Platine die neue blaue Platine anschließe, funktioniert bisher kein Exit dieser blauen Platine.
Das war mein eigentliches Problem.

Weiterhin habe ich auf diesem Kanal keine Haertbeat Rückmeldung. Die jeweils letzte Platine in dieser Kette wird auch mit Jumper term.

Grüße
Peter

[Frank_TT]

Da muss ich Eckhart Recht geben.
Deshalb in solchen Fällen die Platinen auf der Werkbank einzeln testen.

Die mir zugeschickte Tabelle bringt uns hier leider nicht weiter.

[soldier555]

ok danke für die Hilfe.

[GerdR]

Hi Peter,

Wie sind denn die Jumper SJ 1 - 4 Channel / 8 Channel gesetzt.

GerdR

[soldier555]

Hallo Gerd,

in der Version 1.0 sind nach meinem Wissen keine solche Jumper vorhanden.
Jedenfalls kenne ich keine davon.

Wenn doch, bitte zeigen wo und wie?

Was mich nur wundert, das bei der grünen Platine die erste Hälfte 1-4 funktioniert und bei den SMD vor bestückten geht dies nicht.
Denn werde ich die blauen Platinen mal in die Bastelkiste legen.

Warum die 2. Haertbeat Rückkanal nicht geht, weiß auch niemand?

Gruß
Peter

[Frank_TT]

Ausschnitt aus der Wiki-Anleitung:

Unterschiede zum Vorgänger
Die überarbeitete Version 1.1 unterscheidet sich zur Version 1.0 durch

R und G Anschlüsse richtiggestellt - die R und G Kanäle entsprechen nun dem R/G Kanal im Prog_Generator
zwei neue Lötjumper DO4 und DO8 - wahlweise Bestückung vier oder acht WS2811, bei der vor bestückten Variante muss immer DO8 geschlossen werden.

[marcosmoba]

@Frank_TT
Das mit DO8 hatte ich auch in Verdacht aber wenn ich das genau anschaut ist der Lötjumper geschlossen.
Oder ?

[Frank_TT]

Ja, ist geschlossen, nur Peters Aussage, das eins bis vier nicht geht, hat mich irritiert und auf das Zitat gebracht.

[rstaiger]

Hallo Peter,

ich trau mich ja kaum zu fragen, aber hast Du vor dem Ende in der Bastelkiste für alle Platinen schon probiert, sie direkt an die Hauptplatine anzuschließen? Und jeweils mit eigener Stromversorgung? Gibt es dann die selbe Reaktion?

LG Ralph

[soldier555]

Hallo,

nein habe ich bisher nicht probiert.

Warum habe ich kein 2. Haertbeat für die Rückmeldung?

Neu gekauft und in die Bastelkiste, naja ist denn wohl so.

Einfach ist auch anders. Nix für nicht Profis, Schade.

Leider bringt mich das hier auch nicht weiter

Grüße

Peter

[Frank_TT]

Hallo Peter,
es ist einfach wenn man sich an gewisse Regeln hält. Warum Du keine zweite Heartbeat hast, dafür muss man die ganze verbaute Kette bei Dir testen.
Dafür müsstest Du aber den nun schon zweimal vorgeschlagenen Weg gehen und die Platinen einzeln testen. Wie sollen wir Dir sonst über das Forum helfen?
Wichtig für die Platine 521, wenn sie komplett vorbestückt ist, muss man 8 Kanäle wählen. Das hat auch nichts mit den Farben der Platine zu tun.

[Gasco]

Hallo Peter

hast du denn am Ende deiner Kette eine 2te heardbeat im sheet eingefügt?

stell doch mal den sheet hier ein damit wir was sehen können

[soldier555]

Hallo Bodo,

die Rückmeldung ist erstmal das kleinere Problem.

Die Platine sollte vielleicht erstmal überhaupt funktionieren, was sie bisher leider nicht macht.

Gerade nochmal versucht diese erstmals in Betrieb zu nehmen.
Nur ein LED Streifen (3 Stck) an Exit 1 (R) 12V ext. angeschlossen, nichts tut sich. Neon LED Kanal 1 Belebtes Haus ausgewählt.

Das selbe auf der grünen Platine, mit Neon LED Kanal 2 Belebtes Haus ausgewählt funktioniert.

Die Rückmeldung der nicht genutzten Kanäle funktioniert einwandfrei. Basis ist das 102_Beta_2, was ja zum Download angeboten wird, um die 102 in Betrieb zu nehmen.

[rstaiger]

Hallo,

nein habe ich bisher nicht probiert.

Warum habe ich kein 2. Haertbeat für die Rückmeldung?

Neu gekauft und in die Bastelkiste, naja ist denn wohl so.

Einfach ist auch anders. Nix für nicht Profis, Schade.

Leider bringt mich das hier auch nicht weiter

Grüße

Peter

Hallo Peter,

ich bin vielleicht begriffsstutzig, aber ehrliche Frage, ohne Frotzelei: Weshalb bringt dich das nicht weiter? Wenn du die Platinen einzeln testest, z.B. direkt an der Hauptplatine mit einem möglichst einfachen Testsheet, weißt du sofort, ob die in Ordnung sind. Die müssen nicht in die Tonne. Dann könnte man zielgerichtet weitersuchen. So wie wir’s jetzt machen, sind zu viele Fehlerquellen gleichzeitig möglich. Da findet man gar nichts, glaub mir, machs einfach.

Deine Frage nach der Rück-Heartbeat: Wenn das Datensignal unterbrochen ist (ist es offensichtlich, wie du schreibst), dann kommt bei der Heartbeat nichts an. Genau um das zu prüfen, ist sie ja da. Die leuchtet sofort, wenn das eigentliche Problem beseitigt ist. Um die musst du dich jetzt noch nicht kümmern.

Und, du siehst es ja an den Antworten, es besteht auch die Möglichkeit eines Fehlers im Programmgenerator-Sheet. Vielleicht ist alles andere ja in Ordnung. Um das zu erkennen, warten hier viele Augen gespannt auf ein PGF-File, das du an deine nächste Antwort hängen solltest.

Eigentlich ist es ganz einfach, auch für nicht-Experten (bin auch nicht wirklich einer ).

LG Ralph

edit: jetzt warst Du schneller. Der Hinweis mit der PGF-Datei bleibt aber. Das wäre schon eine Möglichkeit.

[soldier555]

Hallo,

hier die Datei.

Es geht um die Test MLL_05 Seite

AB Zeile 25 521 12V

Dateianhang wurde durch einen Admin geändert!

[GerdR]

Was bitte soll das mit der Datei,

eine Excel XLSM Datei als Text Datei hier hochzuladen ist nicht Sinn der Sache-

Sorry, aber warum gibt es die Möglichkeit die *.pgf Datei direkt zu speichern - als Übung für den Programmierer ob er es kann?

Und warum soll ich ein Excel XLSM sheet laden wenn ich gar kein Excel habe, speicher deine Datei bitte als PGF ab, so können auch Linux Nutzer schauen was bei dir klappt oder nicht.

GerdR

[soldier555]

Wohl dem der weiß, wie alles geht und auch alles kann.

Da ich weder Programmierer und es auch NICHT kann.

Peter

[rstaiger]

Hallo Peter,

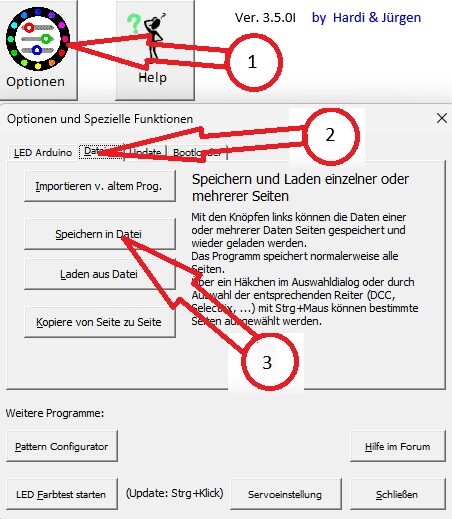

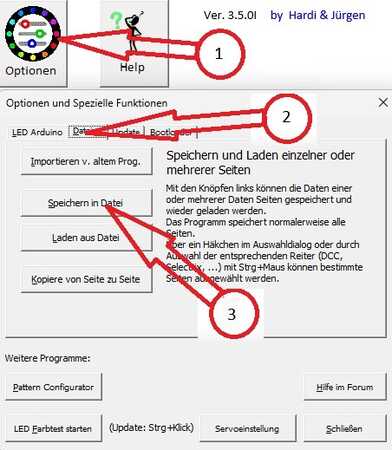

zum Speichern der PGF-Datei, für uns nicht-Programmierer, geht ganz einfach:

- Oben in der Tabelle im Programmgenerator, die du speichern willst, „Optionen“ anklicken.
- Den Reiter „Dateien“ anklicken
- „Speichern in Datei“ anklicken
- „Speichern“ anklicken (merke dir den Speicherort)

- Diese Datei an die nächste Antwort anhängen.

Wenn du mit solchem handwerklichem Kleinscheiß Hilfe willst: Du bist nicht alleine, einfach fragen!

LG Ralph
