Blaue 521 Platine

[soldier555]

Hallo,

habe heute meine beiden neuen blauen Platinen 521 mit Schraubklemmen fertig gebaut.
Dabei ist mir aufgefallen das die Beschriftung fehlt, so z.B. für die einzelnen Exit etc.

Auch habe ich Probleme diese Platine in Betrieb zu nehmen. Was auf der grünen Platine funktioniert, funktioniert auf der blauen nicht.
Anschlüsse etc. habe ich 1:1 übernommen.

Nur auf einem Ausgang habe ich Dauerlicht. Kann auch nicht ausgeschaltet werden.

Was mache ich hier falsch? bzw. wo ist der Fehler zu suchen?
Vielen Dank

Grüße Peter

[Frank_TT]

Hallo Peter,
die Platinen sind baugleich, nur die Beschriftung wurde vergessen.
Sie gibt sie schon seit knapp einem Jahr und wurde bisher nicht reklamiert.
Kannst Du bitte Bilder von beiden Seiten hier einstellen?
Vielen Dank

[soldier555]

Hallo Frank

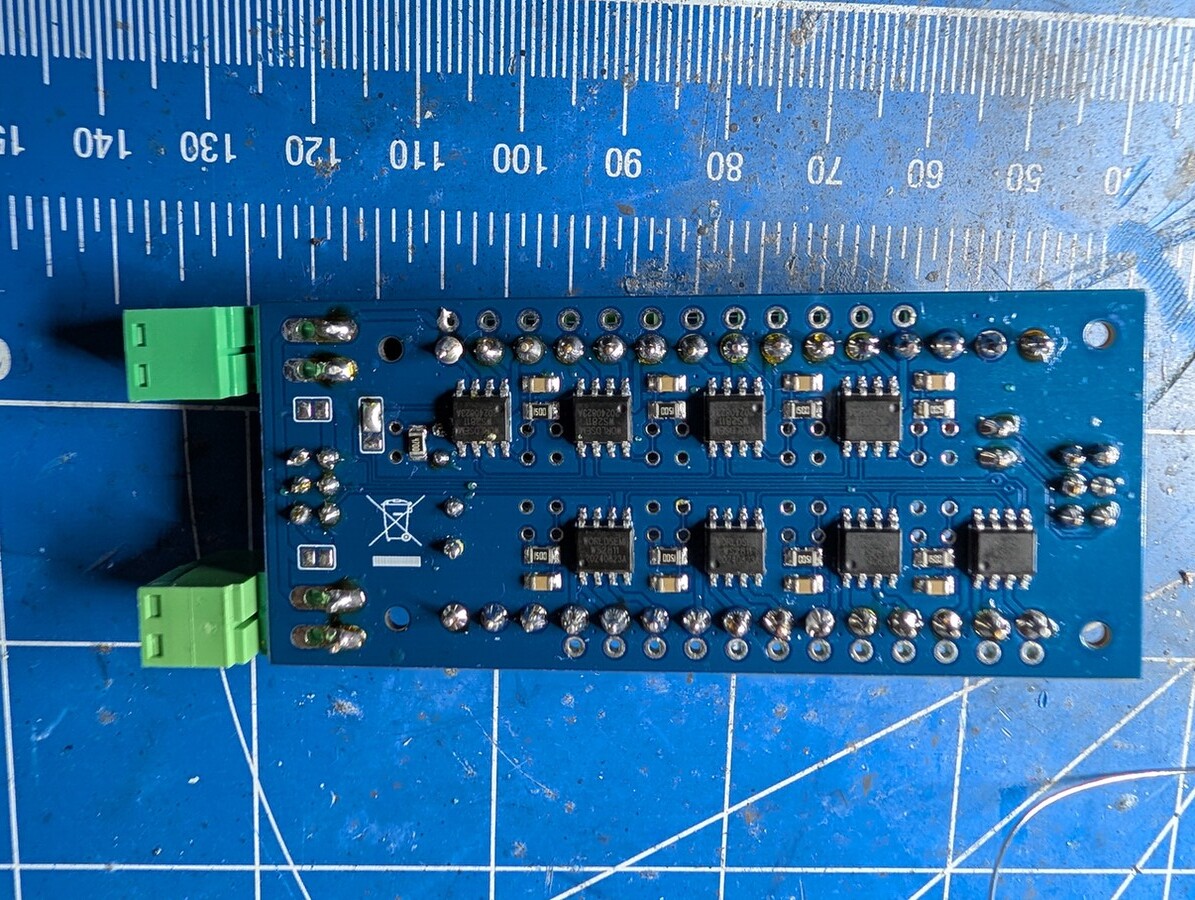

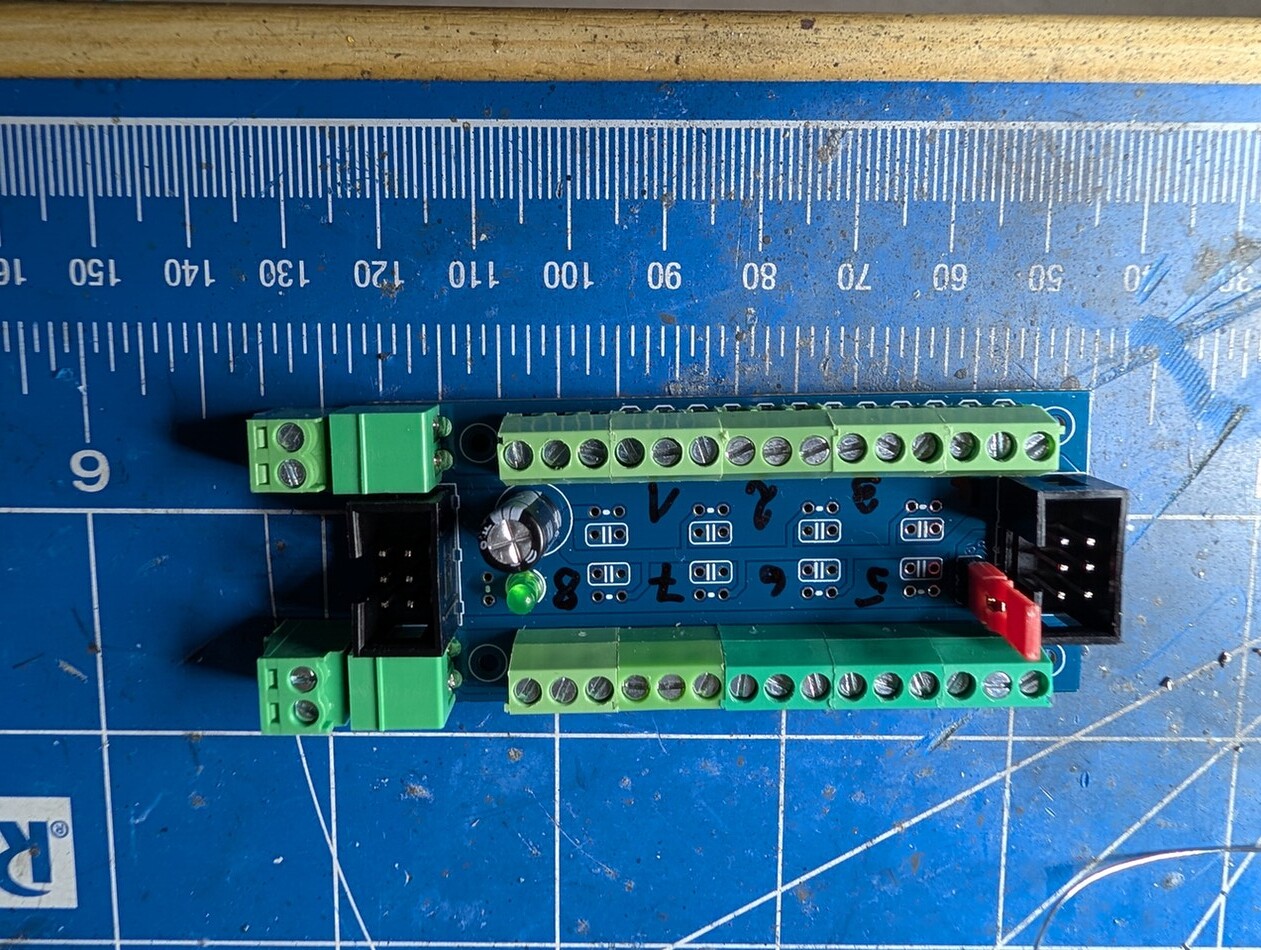

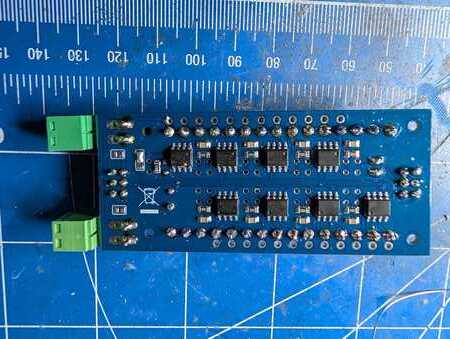

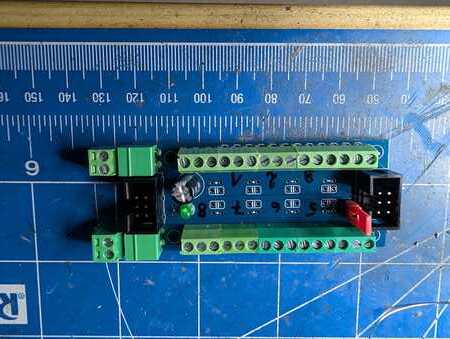

hier die Bilder.

VG Peter

[Frank_TT]

Hallo Peter,
vielen Dank für die Bilder.

Die Spannungsversorgung machst Du über das Bandkabel?

Welchen Ausgang kann man nicht ausschalten?

Als nächstes prüfen wir, ob das Signal durch geht:
Dazu bitte in einem separaten Sheet im PG nur für diese Platine die entsprechende Anzahl der LEDs reservieren und schauen, ob beide Heartbeats auf der LichtMaschine leuchten.

[soldier555]

Hallo Frank,

die Spannungsversorgung, hier sind es 12V, erfolgt über die x 11 und weiterleiten, kaskadieren über x 12.

Die grüne LED leuchtet auf den Platinen, derzeit 3 St.

Die 2.Heartbeat leuchtet nicht. Hauptplatine ist die 102 Beta 1 oder 2 da bin ich mir nicht sicher.

Bei der ersten 521 kann ich alle 8 exit nutzen. Bei der zweiten 521 kann ich nur 4 exit 1-4 nutzen. 5-8 funktionieren nicht. Beides grüne Platinen.

Nun wollte ich eine dritte 521 dazu testen, da funktioniert aktuell noch nichts.

Werde das separate Sheet entsprechend einrichten. Hofe das es klappt

[soldier555]

Hallo Frank,

ich schicke Dir meine Datei per Mail.

Vielleicht schaust Du mal darauf wo meine Fehler stecken.

VG Peter

[Eckhart]

Hallo Peter!

Bei der ersten 521 kann ich alle 8 exit nutzen. Bei der zweiten 521 kann ich nur 4 exit 1-4 nutzen. 5-8 funktionieren nicht. Beides grüne Platinen.

Nun wollte ich eine dritte 521 dazu testen, da funktioniert aktuell noch nichts.

Wenn du die drei Platinen hintereinander, oder in Folge an einen Verteiler gehängt hast und auf der 2. Platine keine speziellen Lötbrücken zum Überspringen von 5-8, dann ist nicht die blaue Platine der Verursacher des Problems, sondern die 2. Grüne!

Wichtig: Das Konzept der MobaLedLib/WS2811 bedingt, dass immer ALLES vor einer weiteren Platine zu 100% funktionieren muss!

Gruß, Eckhart

[soldier555]

Hallo Eckhart,

die erste Platine (Grün) funktioniert zu 100%. Also 2. Platine angeschlossen, bei der grünen Platine funktionieren nur die erste 4 Exit.
Wenn ich als 2. Platine die neue blaue Platine anschließe, funktioniert bisher kein Exit dieser blauen Platine.
Das war mein eigentliches Problem.

Weiterhin habe ich auf diesem Kanal keine Haertbeat Rückmeldung. Die jeweils letzte Platine in dieser Kette wird auch mit Jumper term.

Grüße
Peter

[Frank_TT]

Da muss ich Eckhart Recht geben.
Deshalb in solchen Fällen die Platinen auf der Werkbank einzeln testen.

Die mir zugeschickte Tabelle bringt uns hier leider nicht weiter.

[soldier555]

ok danke für die Hilfe.

[GerdR]

Hi Peter,

Wie sind denn die Jumper SJ 1 - 4 Channel / 8 Channel gesetzt.

GerdR

[soldier555]

Hallo Gerd,

in der Version 1.0 sind nach meinem Wissen keine solche Jumper vorhanden.
Jedenfalls kenne ich keine davon.

Wenn doch, bitte zeigen wo und wie?

Was mich nur wundert, das bei der grünen Platine die erste Hälfte 1-4 funktioniert und bei den SMD vor bestückten geht dies nicht.
Denn werde ich die blauen Platinen mal in die Bastelkiste legen.

Warum die 2. Haertbeat Rückkanal nicht geht, weiß auch niemand?

Gruß
Peter

[Frank_TT]

Ausschnitt aus der Wiki-Anleitung:

Unterschiede zum Vorgänger
Die überarbeitete Version 1.1 unterscheidet sich zur Version 1.0 durch

R und G Anschlüsse richtiggestellt - die R und G Kanäle entsprechen nun dem R/G Kanal im Prog_Generator
zwei neue Lötjumper DO4 und DO8 - wahlweise Bestückung vier oder acht WS2811, bei der vor bestückten Variante muss immer DO8 geschlossen werden.
