Single Leds funktionieren nicht

[Gasco]

Hallo zusammen

es ist ja nicht das erste Mal, dass ich eine Konfiguration erstelle

Heute habe ich das erst mal Peters neue Schedule Duo ausprobiert. Leider funktionieren die Aussenlampen nicht

Ich habe bereits extern getestet, mit einer 3V Stromversorgung brennen die Lampen ganz normal. Es kann also nicht am Anschluß der Leds an den WS2811 liegen

Die Anschlüße an den WS2811 sind getestet 5V sind da, die Verbindung vom vorherigen 2812 datout zu datin ist ok

Hier mal die PGF Datei

Prog_Gen_Data_20_05_2026.MLL_pgf

(666 Bytes) 5-mal heruntergeladen

kann mal jemand schauen worans kranken kann ?

[Gasco]

Hallo zusammen

ich hab ja weiter probiert

als nächstes hab ich Peters normale Schedule eingefügt Haken von Duo weg keine Änderung

als nächstes eine 2te Heardbeat eingefügt blinkt nicht

nächster Schritt heartbeat auf der HP getauscht beide funktionieren

als nächstes Rückführung vom 2811 abgelötet und an Data out der letzten WS2812 angelötet 2te Heardbeat funktioniert nicht

und jetzt wirds kurios, obwohl der WS2811 keine Daten erhällt (nur mit 5V versorgt ) brennen die beiden Aussenlampen in unregelmäßigen Abständen

gehen aus gehen an wie sie grad wollen .... der Ablauf der beiden WS2812 stimmt aber

Ich bin total verwirrt

[Percival]

Hallo Bodo

mache doch bitte mal Bilder des "magischen" WS2811 der funktioniert ohne Datensignal.

Ich tippe hier auf eine feine Lötbrücke zwischen den Anschlusspads.

Auch von der WS2812 die noch funktioniert, bitte mal ein Foto der Anschlüsse machen.

[Gasco]

Hallo Percival

Es freut mich, dass du dich diem Mysterium annimmst

Bild 1 zeigt die brennenden Aussenlampen




Bild 2 +3 den magischn Ws2811






als letztes den ws2812 (das lose grüne Kabel ist die Datout zum ws2811)



ich hoffe es hilft

[Gasco]

Hallo Percival

deine Vermutung scheint sich zu bestätigen, hab grad die Zwischenräume mit einem Skalpell gereinigt, jetzt brennt nix mehr

die restlichen Probleme bleiben

zu früh gefreut .... nach 10 min brennen sie wieder

[rstaiger]

Hallo Bodo,

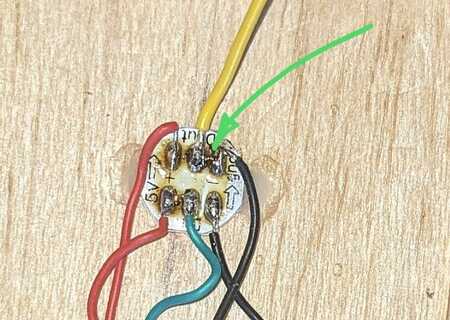

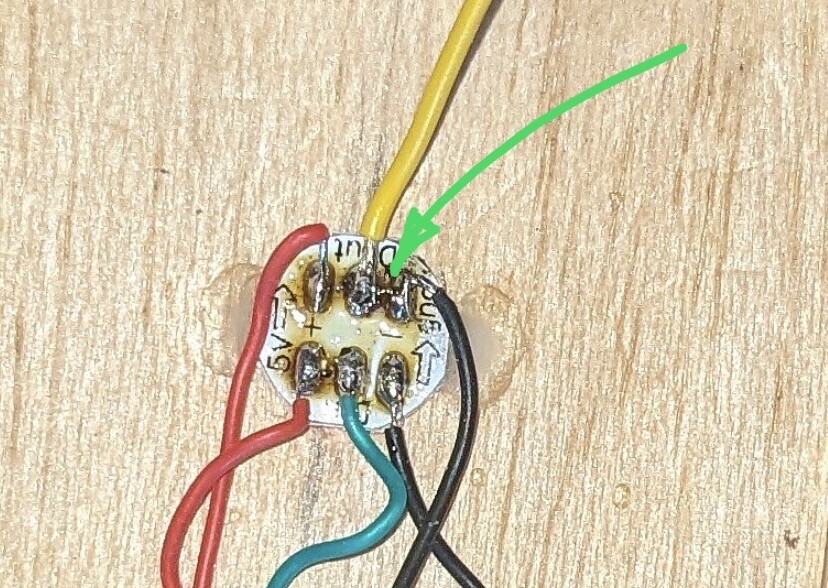

hast Du das bei Deiner Reinigungsaktion auch erwischt? Oder spiegelt es nur?

LG Ralph

[Gasco]

Hallo Ralph

nochmal kontrolliert, keine Berührung

[Percival]

Hallo Bodo

folge bitte nochmals den Kabeln. Am WS2811 ist an DI ein Kabel angelötet.
Das DOUT vom WS2811 ist nicht verbunden. Hast du da evtl. DI und DOUT vertauscht?

[Gasco]

Hallo Percival

das grüne Kabel am Datin am Ws2811 ist das grüne Kabel oben beim ws2812 das eigentlich das Datout vom 2812 ist

[Percival]

Hallo Bodo

Welchen Querschnitt haben deine Leitungen?
Die Wannenstecker sind nur für 0,09mm² bis 0,14mm² Flachbandkabel gedacht und nicht für Einzelleitungen.

Kannst du bitte den WS2812 von den Lötrückständen befreien?

[PeterVT11]

Hallo Bodo,

wenn ich so die Drähte verfolge:

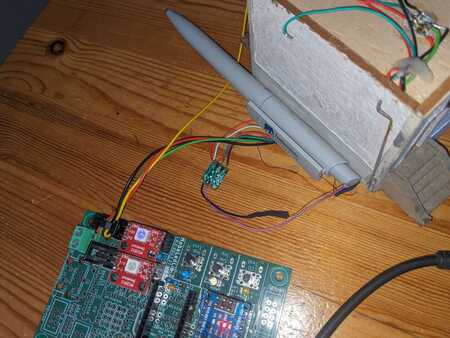

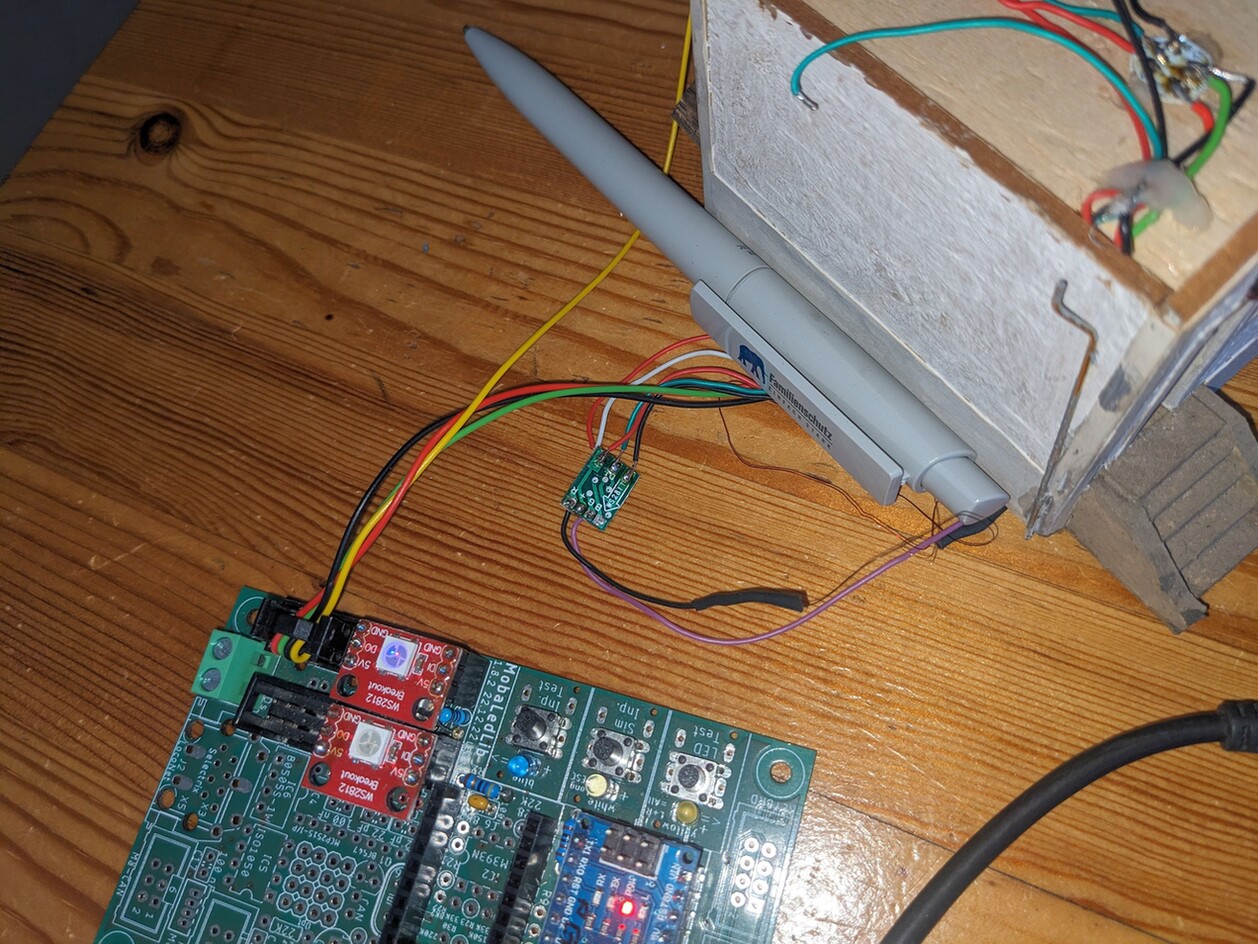

von der Hauptplatine geht's mit Grün ins Haus. Vermutlich auf den ersten WS2812. Von dort geht es weiter auf den 2. WS2812. Von dem geht es mit Gelb zurück zur Hauptplatine. Wo ist der blaue Draht des WS2811 angeschlossen? Ist das vielleicht der blaue Draht oben im Gebäude?

[Gasco]

Hallo Peter

soweit richtig, ich wollte testen ob der 2te Heardbeat funktioniert wenn ich die Rückleitung (gelb) an dataout anschließe. Tut sich aber nix

der lose grüne ist datain vom 2811
