Auf der Intermodellbau 2026 entstand der Wunsch, den 24 LED Single Connector zu überarbeiten und ihn an die neuen Features der 503/504 anzgleichen. Mir wurde diese ehrenvolle Aufgabe übergeben und ich bedanke mich ganz herzlich bei den drei Initiatoren, dass sie mich um das Redesign des LED Single Connectors gebeten haben.
Die Wunschliste im Detail:
- WS2811F statt WS2811 wegen der höheren Spannungsfestigkeit
- Wannenstecker jeweils um 180° drehen
- Verzicht auf die THT-Bauteile
- Verzicht auf den Jumper 4/8 WS2811
- Alle SMD-Bauteile auf die Oberseite für einfache Vorbestückung
- Schraubklemmen mit 2,54mm Rastermaß für einfache Alternativbestückung mit Stiftleisten

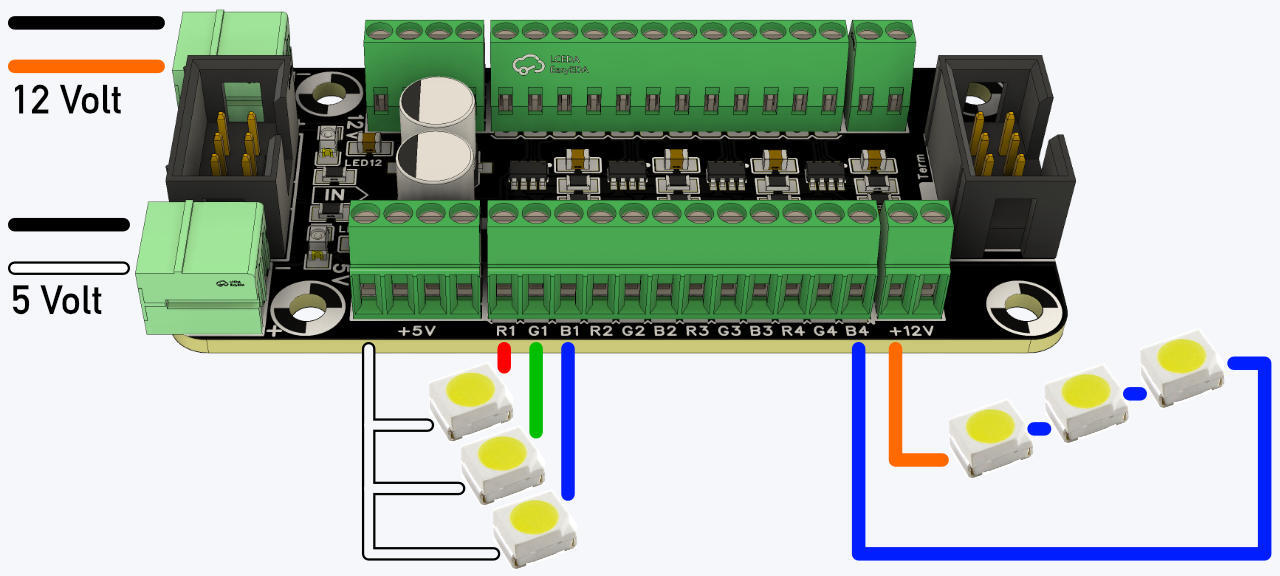

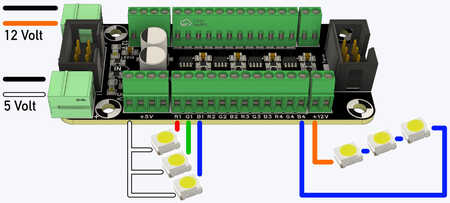

- Dedizierter 12 Volt Anschluss für Reihenschaltungen
- Größe und Position der Anschlüsse weitestgehend identisch

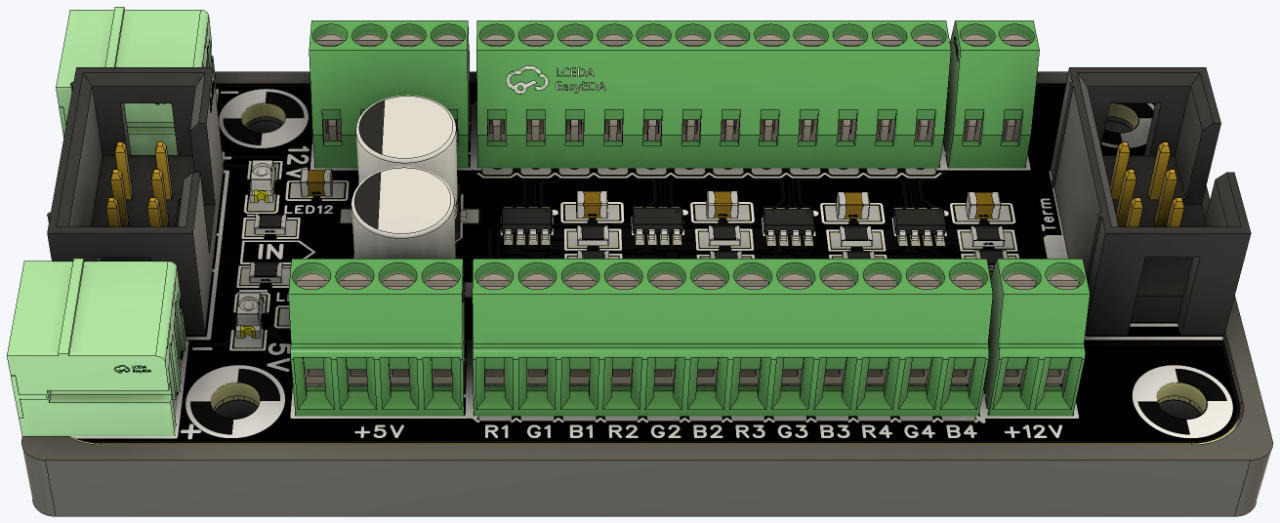

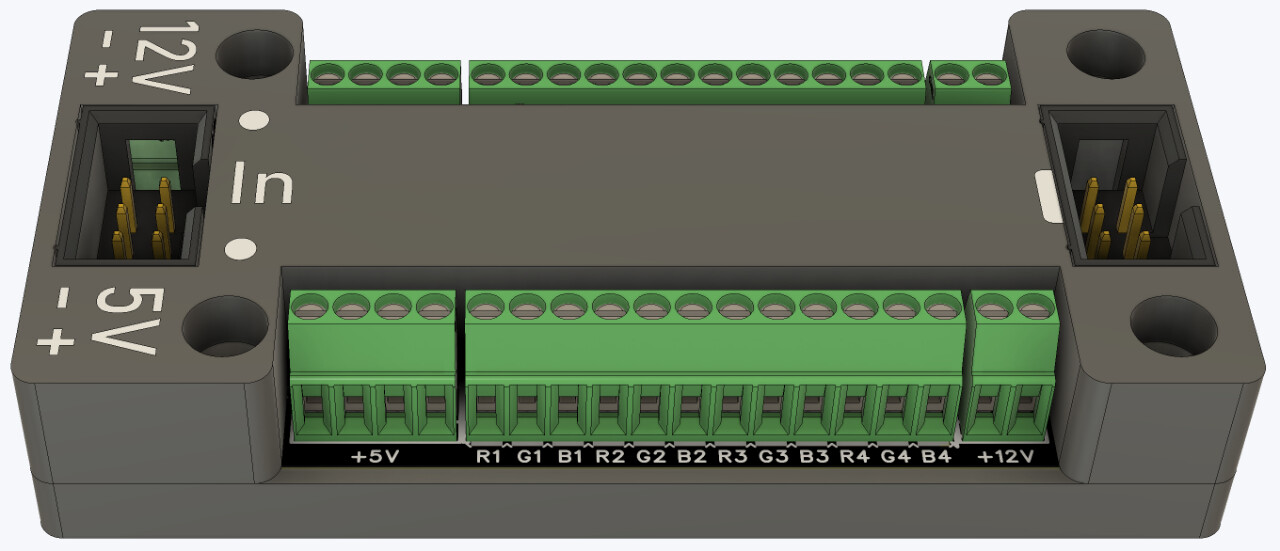

Entstanden ist eine kleine, aber feine Platine, die euch den Anschluss von Einzel-LEDs in Zukunft noch ein bisschen einfacher machen wird.
Ich wünsche euch viel Spaß und Freude damit.
Ein großes Dankeschön geht an @jueff, Dominik und @Frank_TT für die Unterstützung und das Vertrauen!
Ab sofort verfügbar
Die neue Platine ist ab heute im Shop verfügbar und das Wiki habe ich gestern Nacht entsprechend angepasst:
https://wiki.mobaledlib.de/anleitungen/ ... nnector_v2
