Auch wenn es im Wiki schon beschrieben ist, poste ich hier nochmals die Vorgehensweise.
Die Kanten der Platine abschmirgeln,

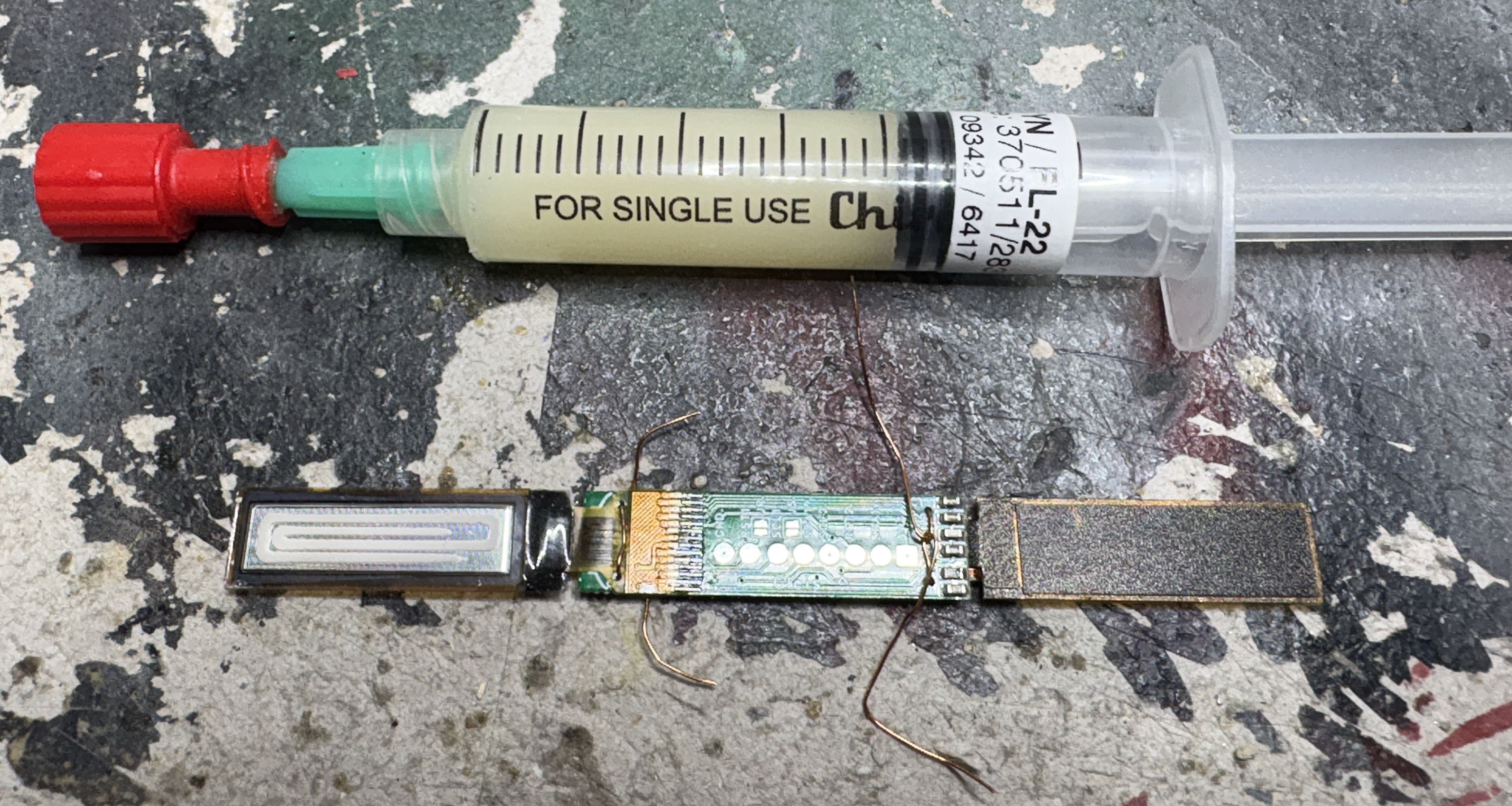

das Fluxmittel aufbringen,
mit 0,3mm Kupferlackdraht das Display an der Platine befestigen
und nur Mut mit dem Löten
Jetzt empfehle ich die Lötstellen durchzumessen.

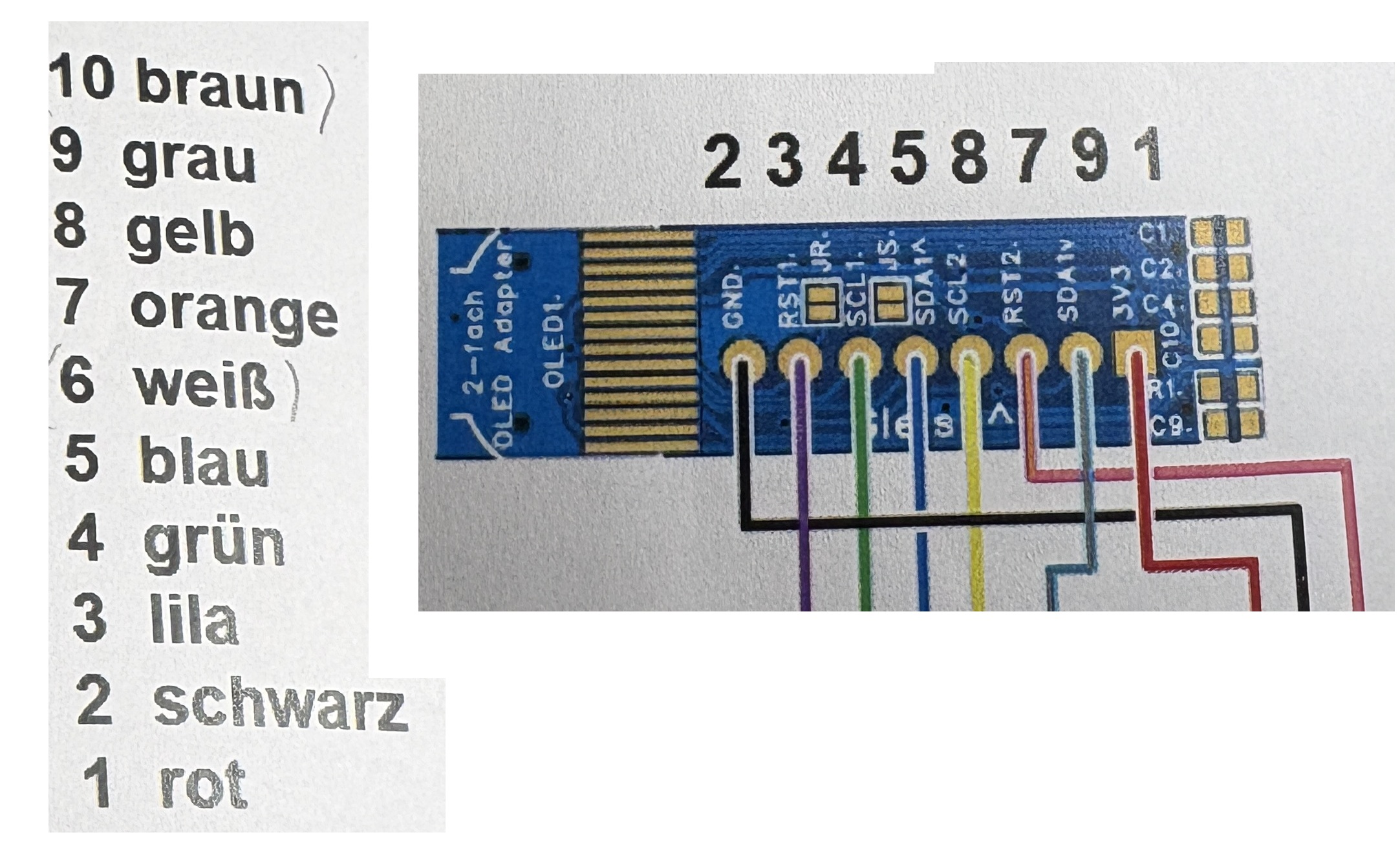

Zur Verkabelung verwende ich bei mir diese Farbzuordnung:

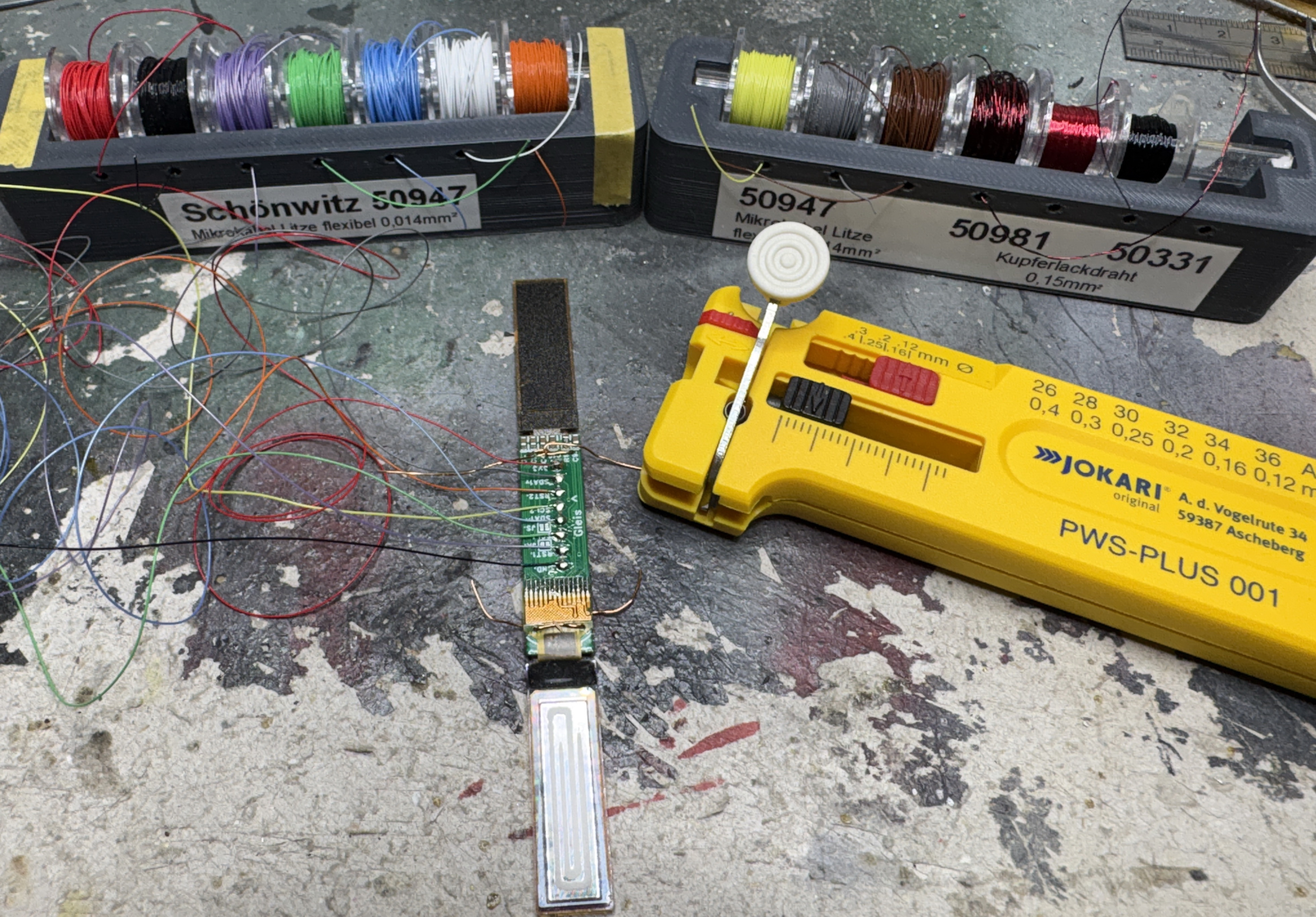

Dann die Schönwitz Mikrokabel anlöten.

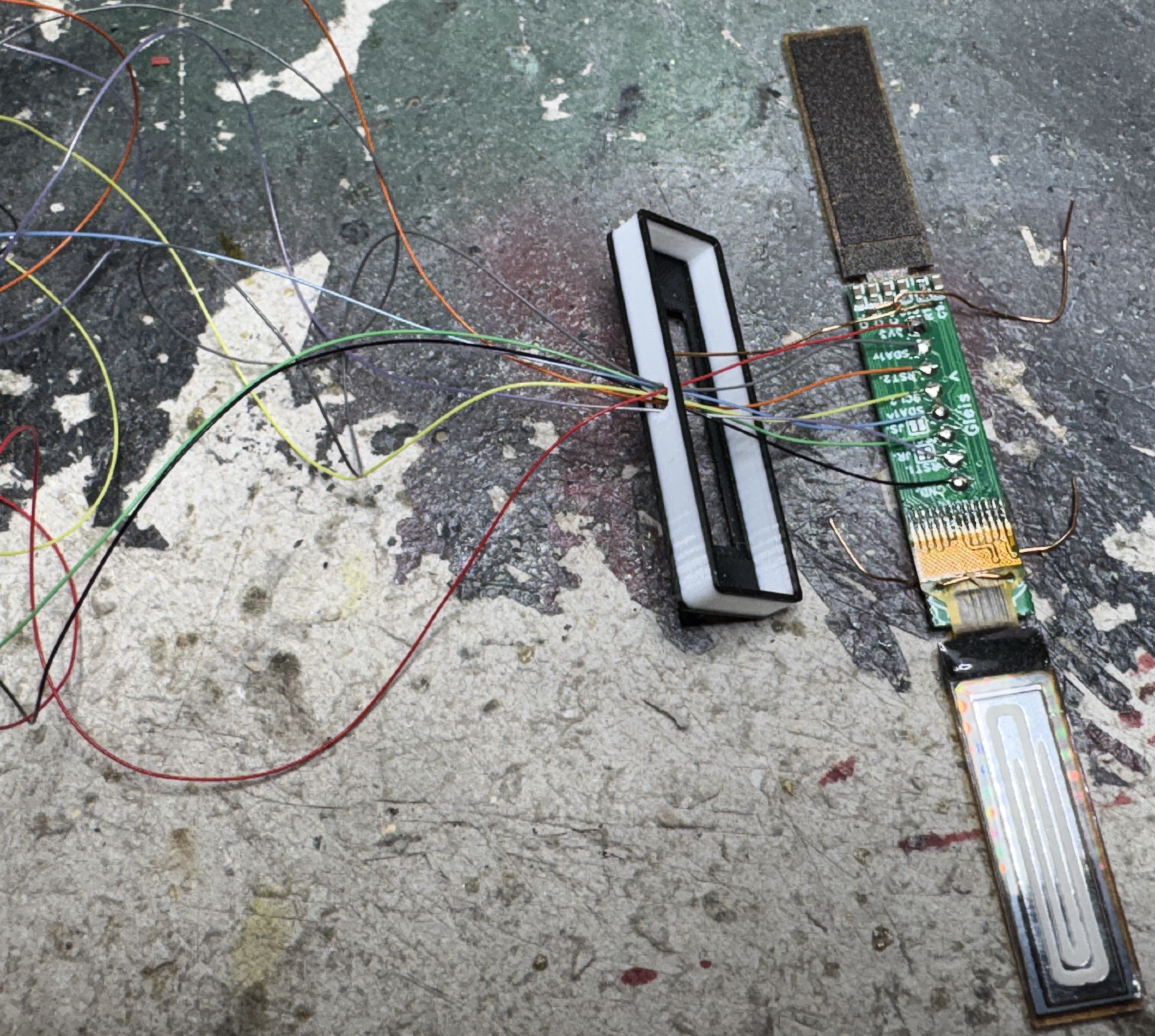

Danach gleich mal das Gehäuse (falls vorhanden) einfädeln

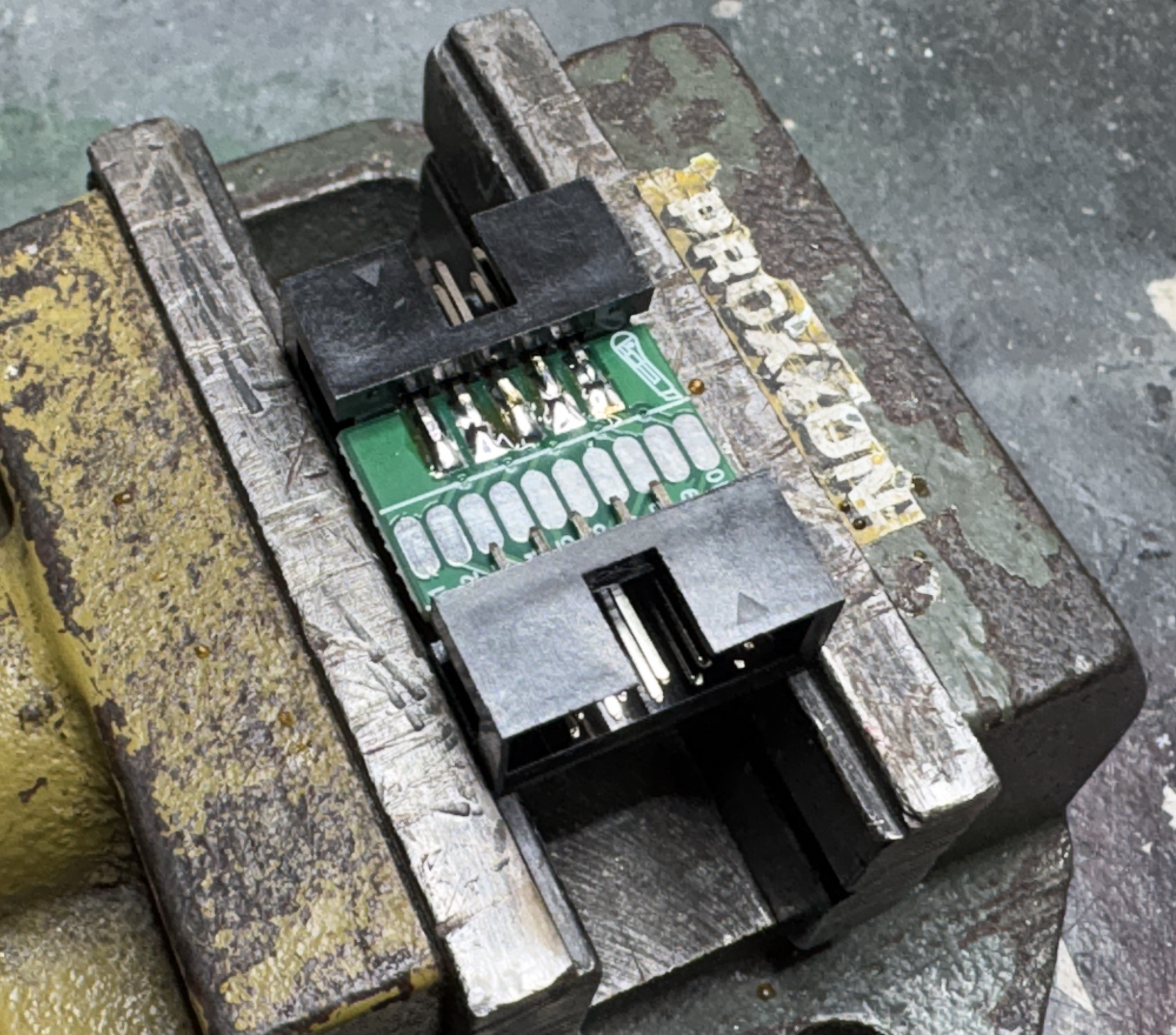

Vorbereiten der Adapterplatine (740V3-IDC) für den Wannenstecker

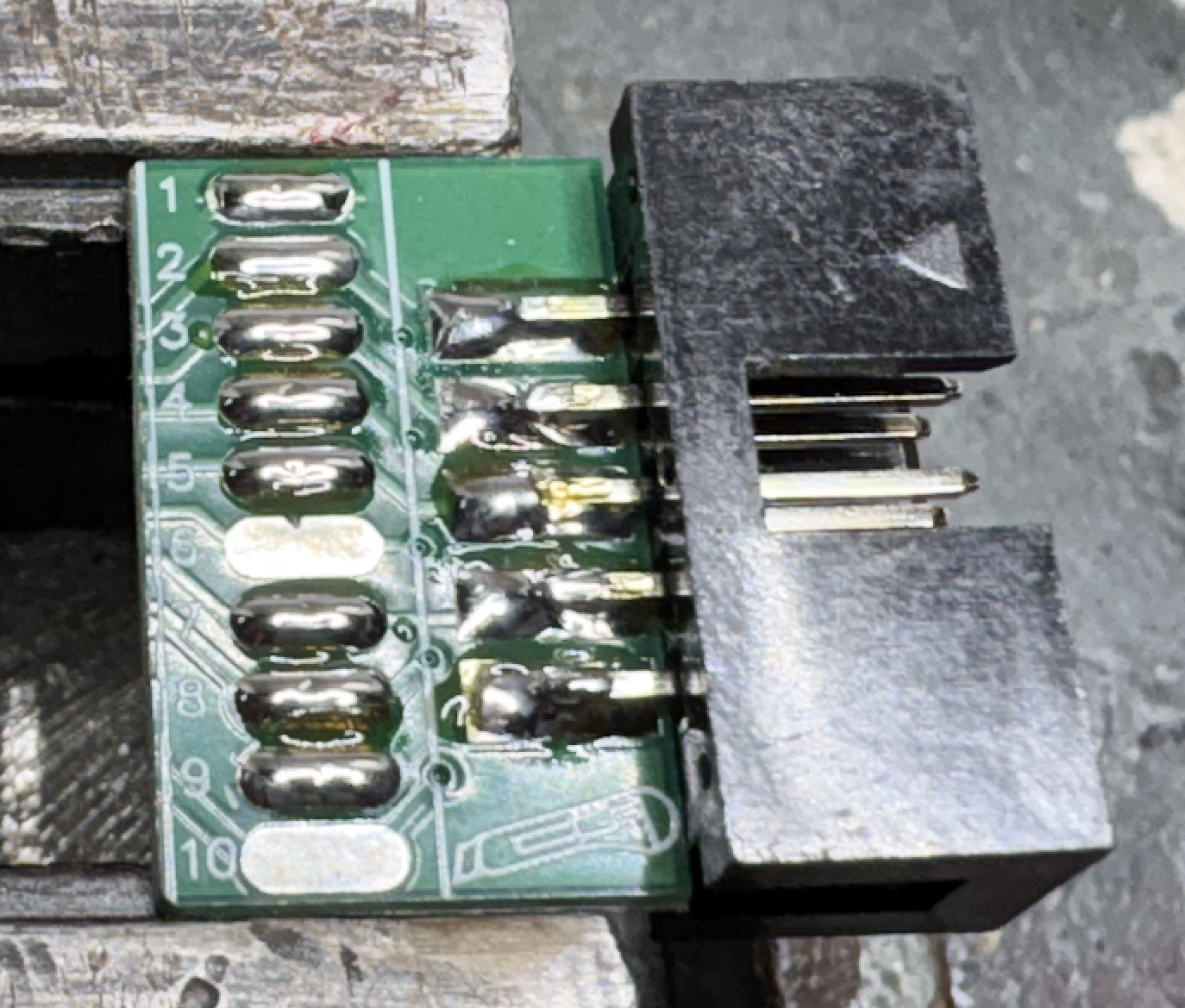

Verzinnen der Lötstellen, beim 2-fach Display wird Pin 6 und 10 nicht verwendet:

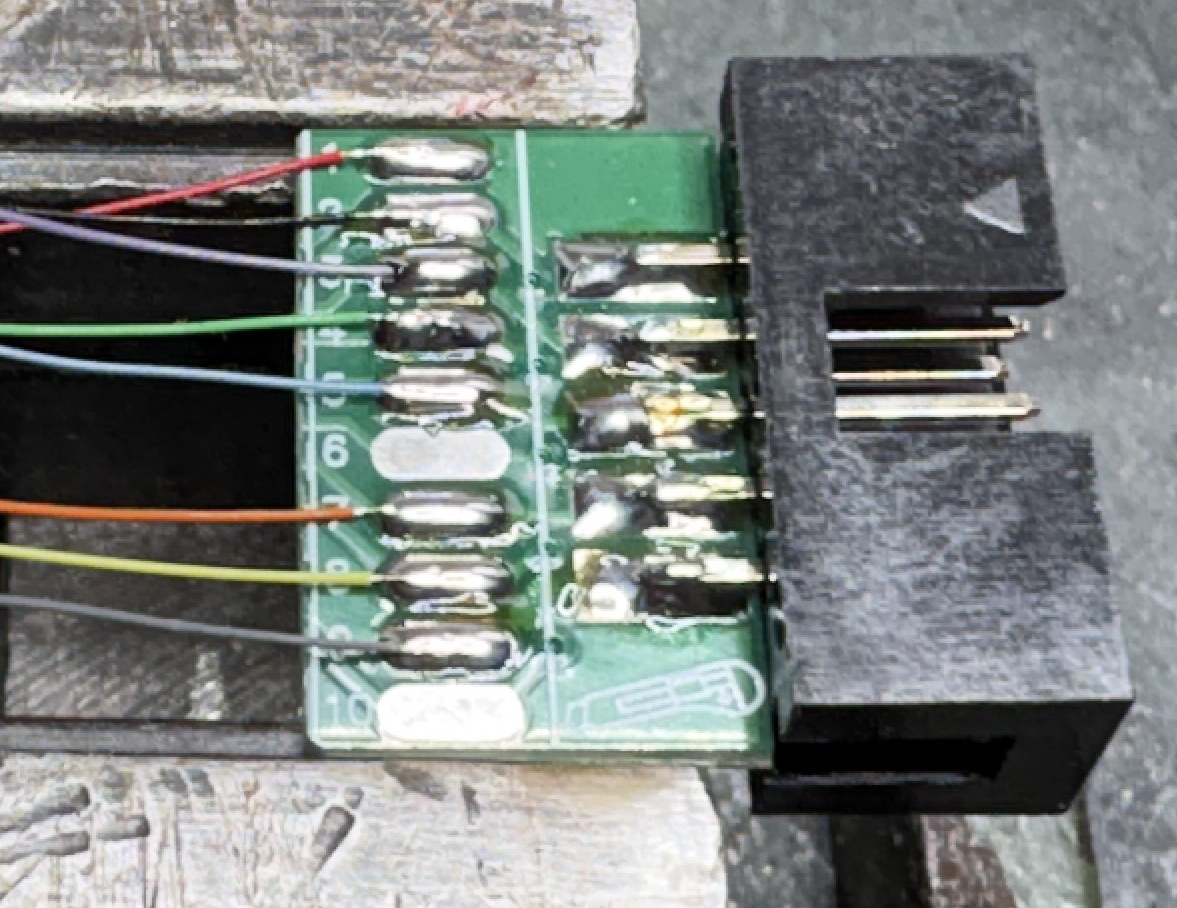

Und gemäß dem Farbcode die Mikrokabel anlöten
Und dann kommt der große Augenblick das ganze mal zu Testen

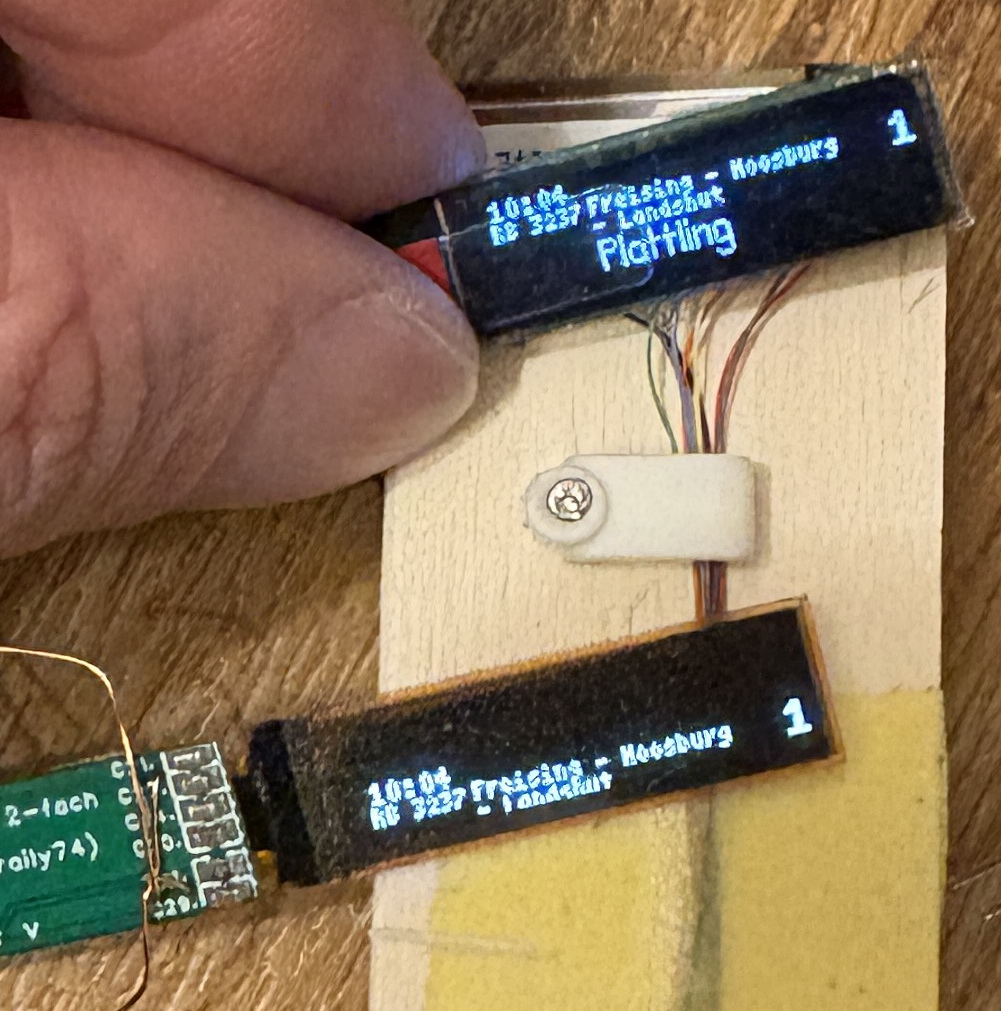

Im Prinzip habe ich Glück und das Display leuchtet
Aber man sieht dass unten das neue beschichtete Display (in Natura sieht die Schrift gelblich aus - das brauche ich für SSB-Anzeigen) den Text nach unten verschoben hat.
Liegt es am OLED oder habe ich doch irgendwo einen Lötfehler?
