Zugzielanzeiger Version 3.0

[fbstr]

Ok, ich wollte es doch mal versuchen.

Auch wenn es im Wiki schon beschrieben ist, poste ich hier nochmals die Vorgehensweise.


Die Kanten der Platine abschmirgeln,
das Fluxmittel aufbringen,
mit 0,3mm Kupferlackdraht das Display an der Platine befestigen
und nur Mut mit dem Löten


Jetzt empfehle ich die Lötstellen durchzumessen.
Zur Verkabelung verwende ich bei mir diese Farbzuordnung:




Dann die Schönwitz Mikrokabel anlöten.


Danach gleich mal das Gehäuse (falls vorhanden) einfädeln


Vorbereiten der Adapterplatine (740V3-IDC) für den Wannenstecker


Verzinnen der Lötstellen, beim 2-fach Display wird Pin 6 und 10 nicht verwendet:


Und gemäß dem Farbcode die Mikrokabel anlöten


Und dann kommt der große Augenblick das ganze mal zu Testen
Im Prinzip habe ich Glück und das Display leuchtet

Aber man sieht dass unten das neue beschichtete Display (in Natura sieht die Schrift gelblich aus - das brauche ich für SSB-Anzeigen) den Text nach unten verschoben hat.

Liegt es am OLED oder habe ich doch irgendwo einen Lötfehler?

[Update] Michael hat es unten erkannt. Ich habe bisher SSD1316er Displays verwendet. Die neuen beschichteten Displays sind SSD1312'er Modelle. Ich hatte dies nicht mehr auf dem Schirm dass es da Unterschiede bei gleicher Bauform gibt und an der Steuerung alle der gleiche Typ sein müssen.

[raily74]

Liegt es am OLED oder habe ich doch irgendwo einen Lötfehler?

Hallo Frank,
hast du alle drei Display-Einstellungen getestet? SSD 1306, 1312, 1316?

Siehe hier viewtopic.php?t=42

Im Wiki habe ich es hier gezeigt:

[raily74]

Ich hab es gerade auf dem Foto von dir entdeckt. Es ist ein 1312er Display.

1316er und 1312er Displays lassen sich nicht gemeinsam an einer Steuerung betreiben. Für die SSB benötigtet du also eine separate Steuerung.

[fbstr]

Ich wollte heute einmal ein SSD1312 (das speziell beschichtete) oder ein SSD1306 (ein gelbes 0.91 kam gestern aus China) Display testen.



Im TextMessages Tool entsprechend umgestellt und den Sketch generieren lassen.
Beim Kompilieren kommt aber jeweils:

Arduino: 1.8.13 (Windows 10), Board: "DOIT ESP32 DEVKIT V1, 80MHz, 115200, None"

Zugzielanzeiger:454:30: error: 'U8G2_SSD1312_128X32_1_HW_I2C' does not name a type

#define MAKE_U8G2_NAME(chip) U8G2_##chip##_128X32_1_HW_I2C

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino:451:30: note: in expansion of macro 'MAKE_U8G2_NAME'

#define EXPAND_DISPLAY(chip) MAKE_U8G2_NAME(chip)

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino:456:1: note: in expansion of macro 'EXPAND_DISPLAY'

EXPAND_DISPLAY(SSD_DISPLAY) u8g(DISPLAY_ROT, U8X8_PIN_NONE);

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void Draw_Element(const Disp_T&, Flags_T&, char*, Disp_Cash_T&)':

Zugzielanzeiger:695:3: error: 'u8g' was not declared in this scope

u8g.setFont(PW(Disp.font));

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void Write_Display_to_OLED(uint8_t)':

Zugzielanzeiger:840:8: error: 'u8g' was not declared in this scope

u8g.setBufferCurrTileRow(TileRow); // One TileRow = 8 pixels height

^

Zugzielanzeiger:856:8: error: 'u8g' was not declared in this scope

u8g.firstPage();

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void Setup_OLEDs()':

Zugzielanzeiger7: error: 'u8g' was not declared in this scope

u8g.begin();

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void setup()':

Zugzielanzeiger3: error: 'u8g' was not declared in this scope

u8g.setBusClock(400000); // According to the documentation this command must be called before begin(), But then it has no effect ;-(

^

Mehrere Bibliotheken wurden für "WiFi.h" gefunden

Benutzt: C:\Users\frank\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.4\libraries\WiFi

Nicht benutzt: C:\Program Files (x86)\Arduino\libraries\WiFi

exit status 1

'U8G2_SSD1312_128X32_1_HW_I2C' does not name a type

und der Cursor steht in Zeile 454:

Code: Alles auswählen

#define MAKE_U8G2_NAME(chip) U8G2_##chip##_128X32_1_HW_I2C

Bei mir ist die U8g2 Version 2.34.22 2.36.12 installiert. Muß exakt 2.27.6 installiert sein oder geht auch aktueller?
[Added] Mit 2.27.6 kommt die gleiche Fehlermeldung.

Bei der bisherigen Auswahl SSD1316 läuft die Komilierung durch.
Habe ich noch irgendwas vergessen?

[fbstr]

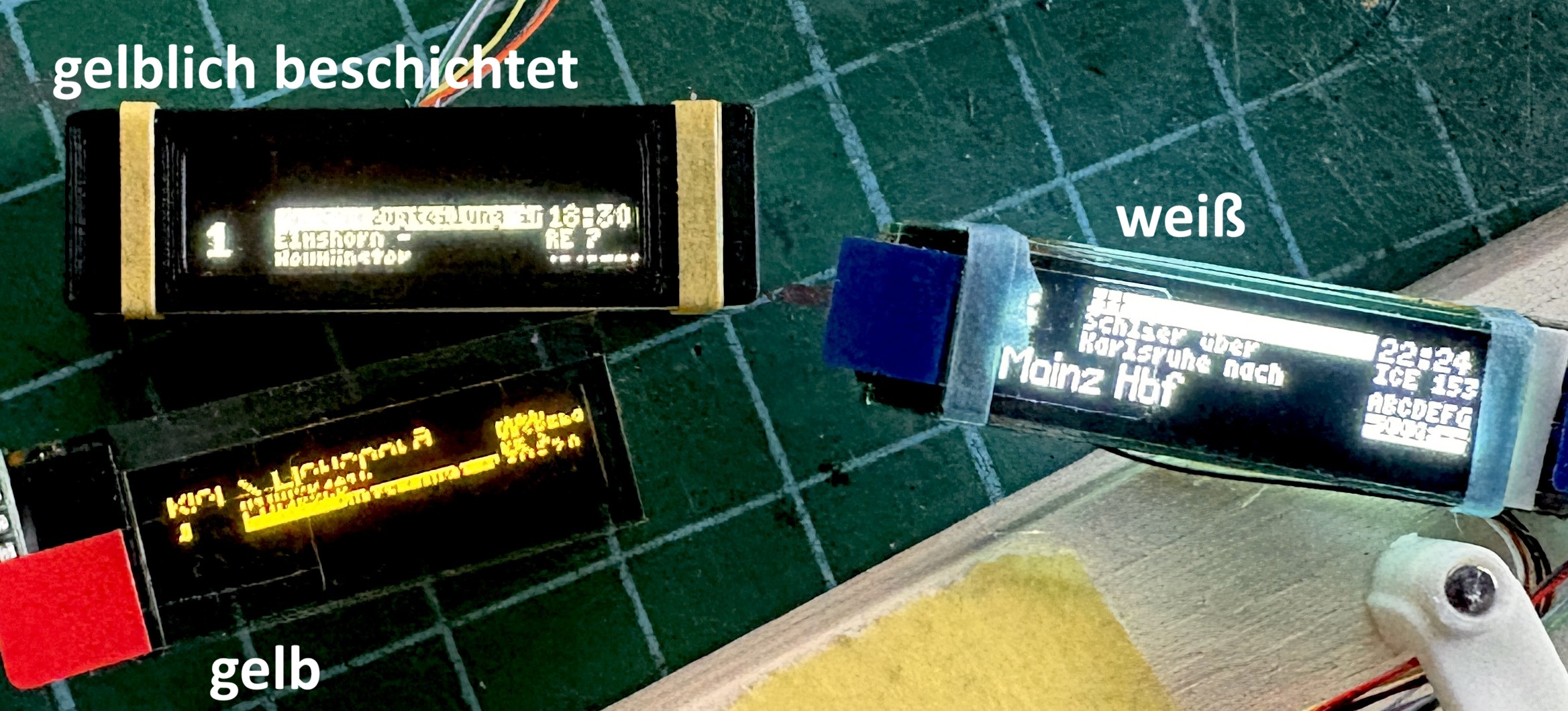

Hat schonmal jemand ein SSD1306 zum Laufen gebracht?

Mit Christian's Hinweis
viewtopic.php?t=42#p184
läuft nun das 1312er.


Original

Code: Alles auswählen

#if 1 // 0.87" Display (New U8g2 library required 2.27.6)                                                   // 03.09.20:
  // ...1_HW must be used for fast scroll line together with U8G2_R0.
  // If U8G2_R2 is used any frame buffer size could be used
    U8G2_SSD1316_128X32_1_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // frame buffer 1 tile row  19.379000ms
  //U8G2_SSD1316_128X32_2_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // frame buffer 2 tile rows 18.458000ms
  //U8G2_SSD1316_128X32_F_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // full frame buffer        17.992000ms

#else if 1 // 0.87" Display SSD1312 (New U8g2 library required 2.27.6)                                      // 03.09.20:
    U8G2_SSD1312_128X32_F_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // Fuer 0.87" Display full frame buffer
  //U8G2_SSD1312_128X32_F_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // Fuer 0.87" Display full frame buffer Rotate by 180 Deg
  //U8G2_SSD1312_128X32_1_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // Fuer 0.87" Display

#else // 0.91" Display
    // Rotate by 180 Deg: U8G2_R2 (Normal: U8G2_R0)    See: https://github.com/olikraus/u8g2/wiki/u8g2setupc
    //U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // 55-60 ms update time, full frame buffer:       512 bytes RAM
  //U8G2_SSD1306_128X32_UNIVISION_2_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // 65-74 ms update time, 2 pages => 2* nextPage() 256 bytes RAM
  U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // 88-94 ms update time, 4 pages => 4* nextPage() 128 bytes RAM
#endif

1312

Code: Alles auswählen

 #if 1 // 0.87" Display (New U8g2 library required 2.27.6)                                                   // 03.09.20:
      U8G2_SSD1312_128X32_F_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // Fuer 0.87" Display full frame buffer
    //U8G2_SSD1316_128X32_F_HW_I2C u8g(U8G2_R0, U8X8_PIN_NONE); // Fuer 0.87" Display full frame buffer Rotate by 180 Deg
    //U8G2_SSD1316_128X32_1_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // Fuer 0.87" Display

  #else // 0.91" Display
      // Rotate by 180 Deg: U8G2_R2 (Normal: U8G2_R0)    See: https://github.com/olikraus/u8g2/wiki/u8g2setupc
      U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // 55-60 ms update time, full frame buffer:       512 bytes RAM
    //U8G2_SSD1306_128X32_UNIVISION_2_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // 65-74 ms update time, 2 pages => 2* nextPage() 256 bytes RAM
    //U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // 88-94 ms update time, 4 pages => 4* nextPage() 128 bytes RAM
  #endif
#else // Old library
  U8GLIB_SSD1306_128X32_2X u8g(U8G_I2C_OPT_NONE); // 2 pages  256 bytes RAM
#endif

[fbstr]

Nach vielem Herumspielen habe ich das 0.91er SSD1316 am Laufen. Mir ist nur nicht klar warum eigentlich...

Das seltsame ist, dass die vorherige Einstellung mit der Auswahl plötzlich auskommentiert ist (/* bis */ macht das doch oder?)
Ich könnte schwören das war zum Zeitpunkt des vorherigen Posts noch nicht.

Code: Alles auswählen

/*
 #if 1 // 0.87" Display (New U8g2 library required 2.27.6)                                                   // 03.09.20:
    //U8G2_SSD1316_128X32_1_HW_I2C u8g(DISPLAY_ROT, U8X8_PIN_NONE); // SSD1316 frame buffer 1 tile row  19.379000ms
    U8G2_SSD1312_128X32_F_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE);   // SSD1312 Fuer 0.87" Display full frame buffer
    //U8G2_SSD1316_128X32_F_HW_I2C u8g(U8G2_R0, U8X8_PIN_NONE);   // Fuer 0.87" Display full frame buffer Rotate by 180 Deg
    //U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // SSD1306 Versuch 0.91" Display

  #else // 0.91" Display
      // Rotate by 180 Deg: U8G2_R2 (Normal: U8G2_R0)    See: https://github.com/olikraus/u8g2/wiki/u8g2setupc
      //U8G2_SSD1306_128X32_UNIVISION_F_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // 55-60 ms update time, full frame buffer:       512 bytes RAM
    //U8G2_SSD1306_128X32_UNIVISION_2_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // 65-74 ms update time, 2 pages => 2* nextPage() 256 bytes RAM
    U8G2_SSD1306_128X32_UNIVISION_1_HW_I2C u8g(U8G2_R2, U8X8_PIN_NONE); // 88-94 ms update time, 4 pages => 4* nextPage() 128 bytes RAM
  #endif
#else // Old library
  U8GLIB_SSD1306_128X32_2X u8g(U8G_I2C_OPT_NONE); // 2 pages  256 bytes RAM
#endif
*/

Was ich schlußendlich verändert habe war die Zeile ca. 451:

Code: Alles auswählen

// Zweiter Makro führt das eigentliche Zusammenkleben aus
//#define MAKE_U8G2_NAME(chip) U8G2_##chip##_128X32_1_HW_I2C
#define MAKE_U8G2_NAME(chip) U8G2_##chip##_128X32_UNIVISION_1_HW_I2C

Ich denke der zusätzliche Text "UNIVISION" müßte das Problem sein.

Aber wie gesagt so richtig eine Ahnung habe ich nicht warum es nun für 1306 geht...

[fbstr]

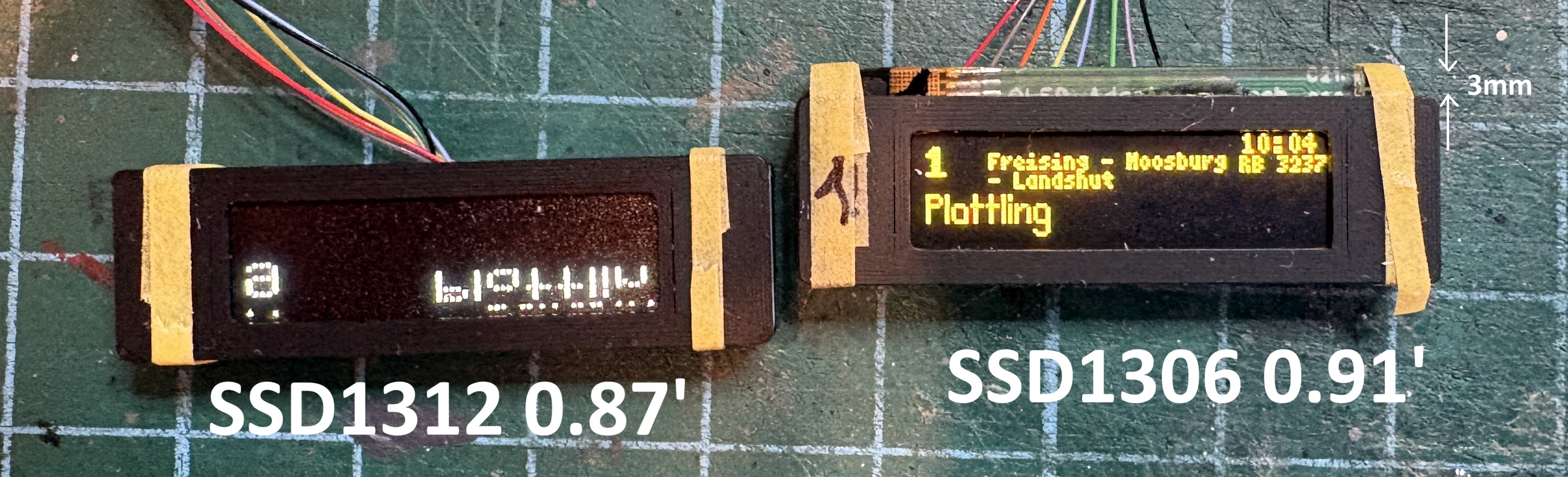

Das Gehäuse für das 0.91er Display müßte einfach nach oben hin 3mm verlängert werden.
Nach unten passt es noch immer und würde dadurch nicht negativ auffallen da die Verlängerung durch das Bahnhofdach kaschiert würde:
