Zugzielanzeiger Version 3.0

[fbstr]

Ok, ich wollte es doch mal versuchen.

Auch wenn es im Wiki schon beschrieben ist, poste ich hier nochmals die Vorgehensweise.


Die Kanten der Platine abschmirgeln,
das Fluxmittel aufbringen,
mit 0,3mm Kupferlackdraht das Display an der Platine befestigen
und nur Mut mit dem Löten


Jetzt empfehle ich die Lötstellen durchzumessen.

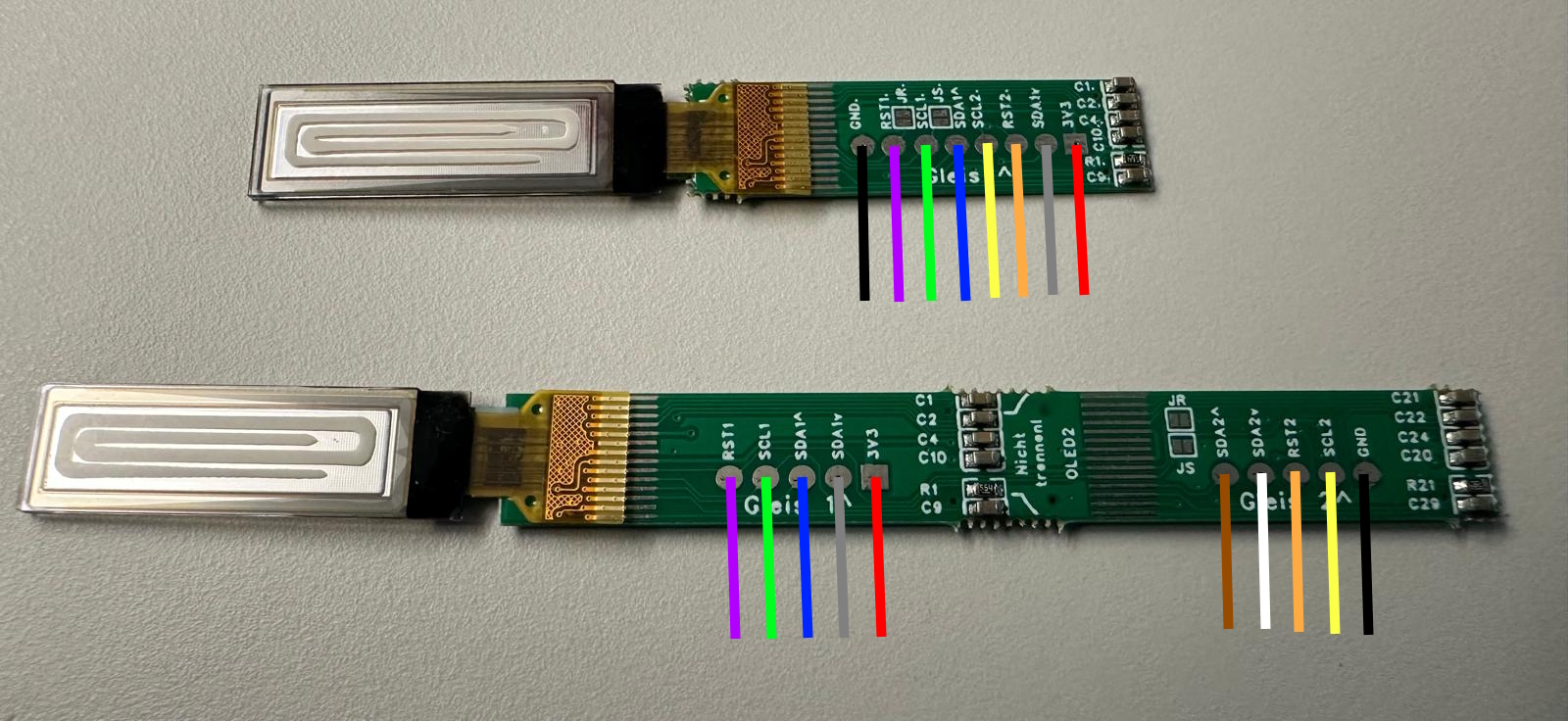

Zur Verkabelung verwende ich bei mir diese Farbzuordnung:




Dann die Schönwitz Mikrokabel anlöten.


Danach gleich mal das Gehäuse (falls vorhanden) einfädeln


Vorbereiten der Adapterplatine (740V3-IDC) für den Wannenstecker


Verzinnen der Lötstellen, beim 2-fach Display wird Pin 6 und 10 nicht verwendet:


Und gemäß dem Farbcode die Mikrokabel anlöten


Und dann kommt der große Augenblick das ganze mal zu Testen
Im Prinzip habe ich Glück und das Display leuchtet

Aber man sieht dass unten das neue beschichtete Display (in Natura sieht die Schrift gelblich aus - das brauche ich für SSB-Anzeigen) den Text nach unten verschoben hat.

Liegt es am OLED oder habe ich doch irgendwo einen Lötfehler?

[Update] Michael hat es unten erkannt. Ich habe bisher SSD1316er Displays verwendet. Die neuen beschichteten Displays sind SSD1312'er Modelle. Ich hatte dies nicht mehr auf dem Schirm dass es da Unterschiede bei gleicher Bauform gibt und an der Steuerung alle der gleiche Typ sein müssen.

[raily74]

Liegt es am OLED oder habe ich doch irgendwo einen Lötfehler?

Hallo Frank,
hast du alle drei Display-Einstellungen getestet? SSD 1306, 1312, 1316?

Siehe hier viewtopic.php?t=42

Im Wiki habe ich es hier gezeigt:

[raily74]

Ich hab es gerade auf dem Foto von dir entdeckt. Es ist ein 1312er Display.

1316er und 1312er Displays lassen sich nicht gemeinsam an einer Steuerung betreiben. Für die SSB benötigtet du also eine separate Steuerung.

[fbstr]

Ich wollte heute einmal ein SSD1312 (das speziell beschichtete) oder ein SSD1306 (ein gelbes 0.91 kam gestern aus China) Display testen.

Im TextMessages Tool entsprechend umgestellt und den Sketch generieren lassen.
Beim Kompilieren kommt aber jeweils:

Arduino: 1.8.13 (Windows 10), Board: "DOIT ESP32 DEVKIT V1, 80MHz, 115200, None"

Zugzielanzeiger:454:30: error: 'U8G2_SSD1312_128X32_1_HW_I2C' does not name a type

#define MAKE_U8G2_NAME(chip) U8G2_##chip##_128X32_1_HW_I2C

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino:451:30: note: in expansion of macro 'MAKE_U8G2_NAME'

#define EXPAND_DISPLAY(chip) MAKE_U8G2_NAME(chip)

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino:456:1: note: in expansion of macro 'EXPAND_DISPLAY'

EXPAND_DISPLAY(SSD_DISPLAY) u8g(DISPLAY_ROT, U8X8_PIN_NONE);

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void Draw_Element(const Disp_T&, Flags_T&, char*, Disp_Cash_T&)':

Zugzielanzeiger:695:3: error: 'u8g' was not declared in this scope

u8g.setFont(PW(Disp.font));

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void Write_Display_to_OLED(uint8_t)':

Zugzielanzeiger:840:8: error: 'u8g' was not declared in this scope

u8g.setBufferCurrTileRow(TileRow); // One TileRow = 8 pixels height

^

Zugzielanzeiger:856:8: error: 'u8g' was not declared in this scope

u8g.firstPage();

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void Setup_OLEDs()':

Zugzielanzeiger7: error: 'u8g' was not declared in this scope

u8g.begin();

^

C:\Users\frank\Documents\Arduino\Zugzielanzeiger\Zugzielanzeiger.ino: In function 'void setup()':

Zugzielanzeiger3: error: 'u8g' was not declared in this scope

u8g.setBusClock(400000); // According to the documentation this command must be called before begin(), But then it has no effect ;-(

^

Mehrere Bibliotheken wurden für "WiFi.h" gefunden

Benutzt: C:\Users\frank\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.4\libraries\WiFi

Nicht benutzt: C:\Program Files (x86)\Arduino\libraries\WiFi

exit status 1

'U8G2_SSD1312_128X32_1_HW_I2C' does not name a type

und der Cursor steht in Zeile 454:

Code: Alles auswählen

#define MAKE_U8G2_NAME(chip) U8G2_##chip##_128X32_1_HW_I2C

Bei mir ist die U8g2 Version 2.34.22 installiert. Muß exakt 2.27.6 installiert sein oder geht auch aktueller?

Bei der bisherigen Auswahl SSD1316 läuft die Komilierung durch.
Habe ich noch irgendwas vergessen?
