Problem bei Spannungsversorgung

[Moba-Jo]

Hallo Forum

Ich habe heute die Platine für die Werbedisplays in Betrieb genommen und dort zwei 2-seitige TFT-Displays angeschlossen.
Alles funktioniert einwandfrei so lange die Platine mittels USB vom Computer mit Spannung versorgt wird.
Trenne ich die USB-Verbindung und lege an die grüne "Doppelklemme" 5 Volt an, dann funktionieren die beiden Displays am Ausgang 1 nicht mehr und bleiben dunkel, das Doppeldisplay an Ausgang 2 funktioniert. Wechsele ich wieder auf USB-Spannungsversorgung ohne weitere Änderungen an der Konfiguration, dann ist wieder alles ok.

Irgendetwas mache ich falsch, ich weiß nur nicht was.

Grüße
Jochem

[marcosmoba]

Hallo Jochem,

schön das du dieses Fehlerbild hier beschreibst bei mir ist es das gleiche probleme aber dachte das ich irgendwo einen fehler gemacht habe, da ich noch keinen festen Platz für das Display habe und nur auf der Werkbank über USB rum probiere hatte ich das Thema auch nicht weiter verfolgt.

[Moba-Jo]

Guten Morgen Marco

Hmmm - dann bin ich ja nicht alleine mit diesem Fehler.

Ich habe gerade einmal gemessen:
Sowohl bei USB-Spannungsversorgung über den Arduino als auch über die Direktversorgung über die Anschlussklemme kommen am ersten und am zweiten Display zwischen schwarz und weißem Kabel 5 V und zwischen schwarzem und oragenem Kabel 3,3 V am. Trotzdem bleibt der TFT am Anschluss 1 bei externer Spannungsversorgung dunkel. Komisch das sein.

Leider reichen meine elektronischen Kenntnisse nicht weiter, um hier die anderen Anschlusskabel zu prüfen und leider gibt es im Wiki auch keinen Schaltplan zu dieser Platine.

Grüße
Jochem

[raily74]

Guten Morgen ihr beiden,

Ich habe bei mir nur den ursprünglichen Prototypen im Einsatz und der läuft ausschließlich über die 5 Volt Klemme und da sind die Displays an Ausgang 1 und 2 angeschlossen. Allerdings gibt es gegenüber der Serienversion kaum Änderungen.

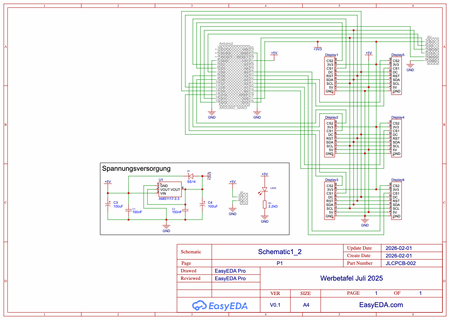

Wie ihr im angehängten Schaltplan sehen könnt, sind die 5 Volt- und 3,3 Volt-Leitungen an allen sechs Ausgängen identisch.

Um den Fehler etwas eingrenzen zu können, würde ich euch mal bitten, ohne eingesteckte Displays den Durchgang der 5 Volt- und der 3,3 Volt-Leitung von Ausgang 1 zu Ausgang 2 zu prüfen. Die beiden Spannungsebenen liegen jeweils auf den zweiten Pins von außen gesehen.

EDIT: Okay, Jochem konnte offensichtlich meine Gedanken aus der Ferne lesen. Nun bin ich auch etwas ratlos...

[marcosmoba]

Hallo zusammen,

werde es nachher mal bei mir nachmessen.

[Frank_TT]

Ich habe das ganze einmal nachgestellt. Was mich nur wundert, warum die Displays am Steckplatz zwei funktionieren.

Ich habe nun folgendes heraus gefunden:

- mit unserem 5V/2A Steckernetzteil funktioniert es nicht
- nachdem ich eine Diode in die Plusleitung eingebaut habe funktioniert es

Es scheint mir, dass die Spannung der Netzteile ein wenig zu hoch ist und somit der Kartenleser nicht funktioniert.
Bitte bei euch mal testen, vielen Dank

[Moba-Jo]

Hallo Frank

Das würde ich gerne einmal ausprobieren.

In welche Plus-Leitung hast du welche Diode eingelötet? In die Plus der Spannungsversorgung über die Schraubklemme oder in die Plus zum Display 1?

Jochem

[Frank_TT]

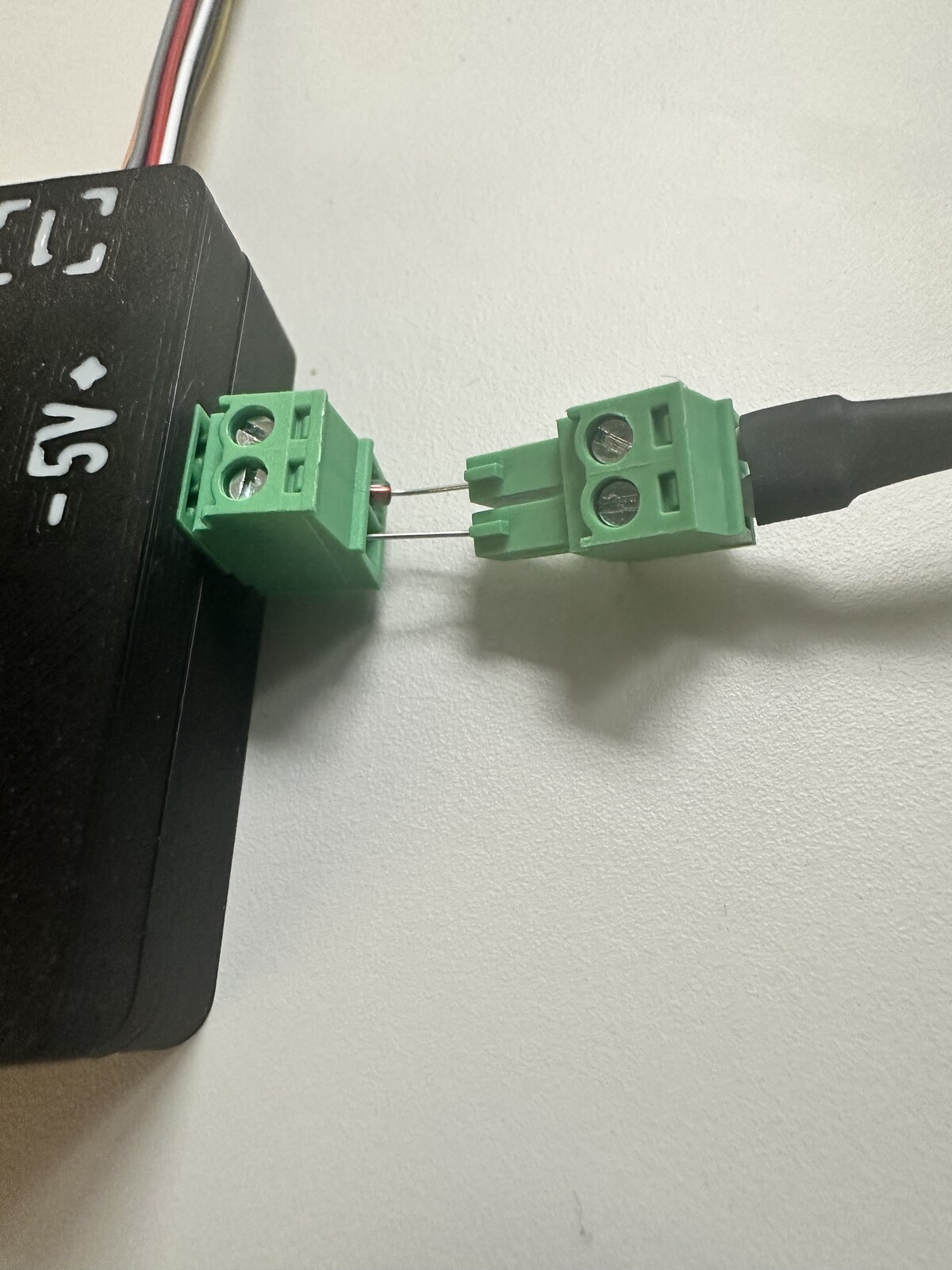

In die Spannungsversorgung direkt an der Klemme habe ich sie mit einem zweiten Stecker kaskadiert.

[Moba-Jo]

Hallo zusammen

Tatsächlich: reduziere ich die Spannung an meinem Labornetzteil auf 4,4 Volt und speise diese über die Schraubklemme in die Platine ein (ohne zusätzliche Diode) funktionieren beide TFTs!!

Frank - das war eine geniale Idee!

Schönen Restsonntag
Jochem

[Frank_TT]

Prima, es wird wahrscheinlich auch mit 4,8V funktionieren, Schuld sind wahrscheinlich die Kartenleser und deren Streuung.

[marcosmoba]

Hallo zusammen,

nachdem ihr ja schon so fleißig wart dachte ich mir ich spar mir das messen und probiere es gleich mit einer geringeren Spannung musste aber feststellen, warum auch immer, es funktioniert plötzlich mit den angelegten 5 Volt.
