Problem mit 8x8-Matrix und selbstgestickten 10-Kanal-Lauflicht

[deddy]

Hallo,

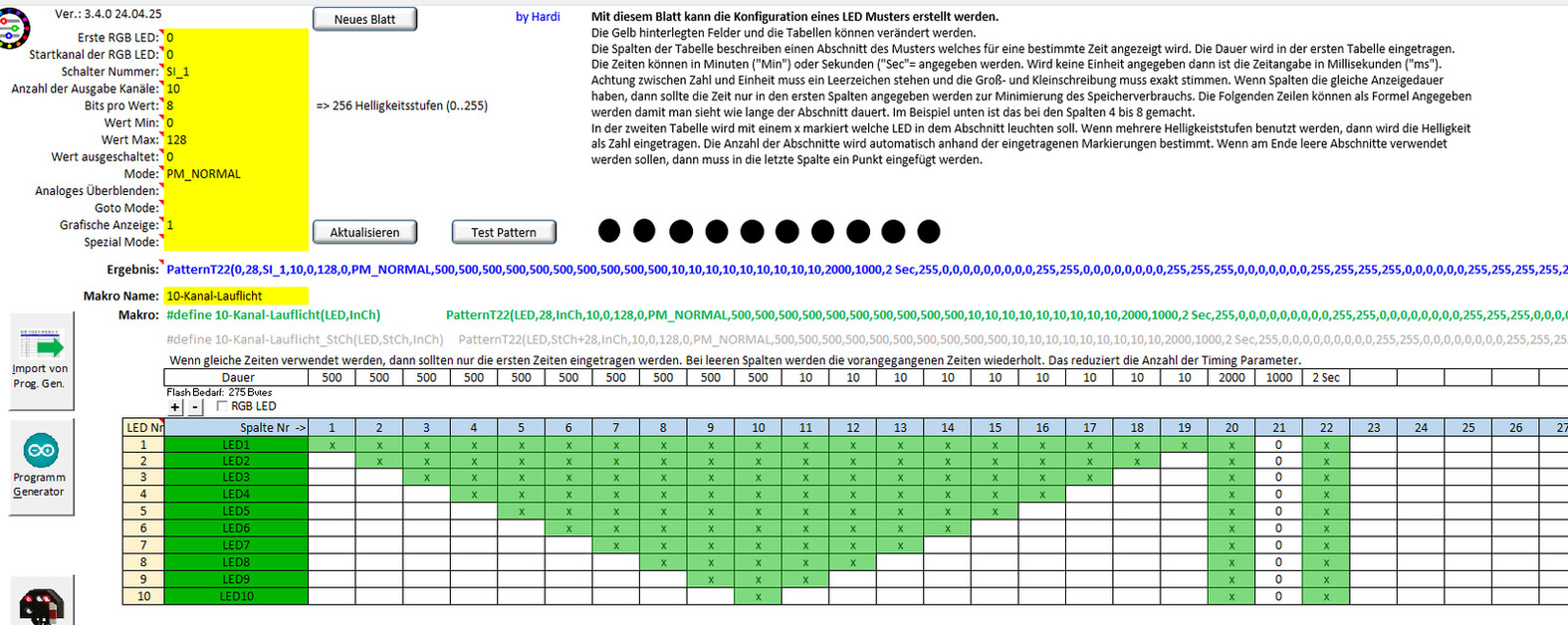

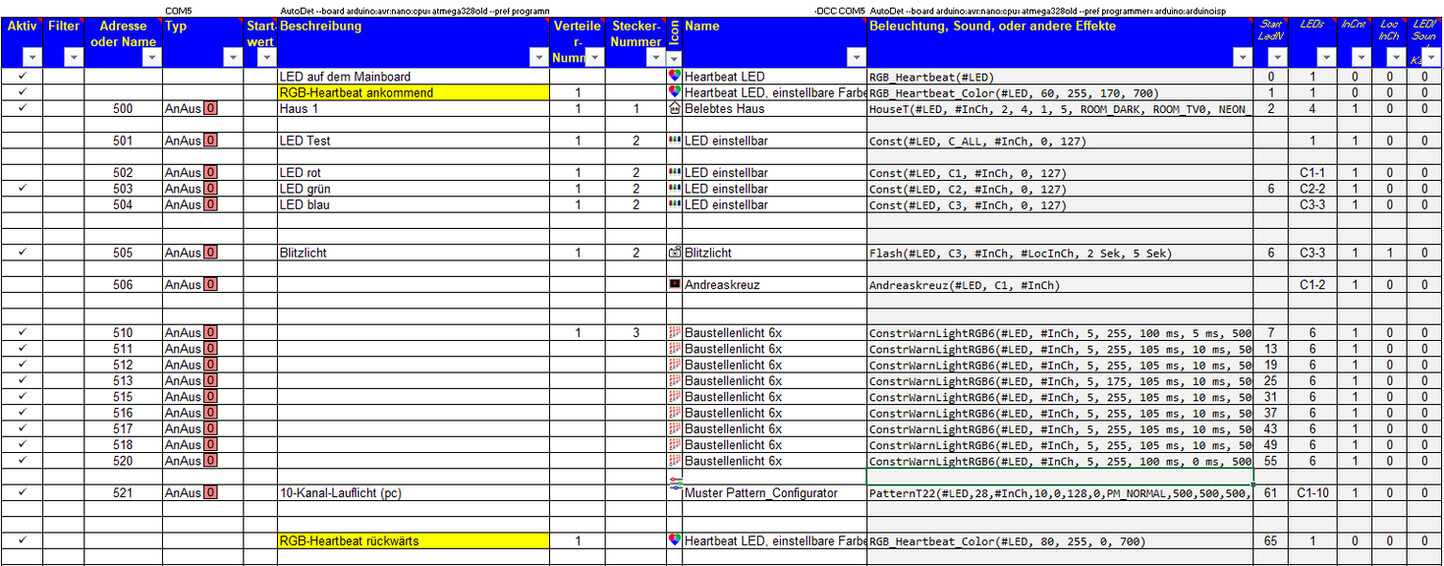

ich habe ein Problem mit einem im Pattern-Configurator erzeugten 10-Kanal-Lauflicht.Es läuft nicht.Die Baustellenblitze funktionieren, aber beim Lauflicht macht nicht das, was es soll, obwohl der Test im Pattern-Con. richtig läuft. Auch leuchten auf der Matrix 3-LED's , obwohl alles ausgeschaltet ist.
Das Lauflicht wurde mit der Funktion "Programm-Generator" übetragen und eingefügt.

Viel Spaß am Basteln
Deddy

[marcosmoba]

Hallo Deddy,

die 8x8 Matrix sind RGB LEDs das heißt du musst auch RGB auswählen.



Und im Anschluss die nicht genutzten LEDs reservieren damit die Heartbeat an der richtigen Stelle blinkt.

[gerabo]

Servus @deddy,

wie @marcosmoba schon erwähnt hat, hat die 8x8 Matrix RGB LEDs.
Daher musst du dein Pattern mit den 3 RGB Kanälen konstruieren.

Ich habe dir ein Beispiel konfiguriert und angehängt. Es ist nur mit weißem Licht und ohne Helligkeitswerten. Nur an/aus.

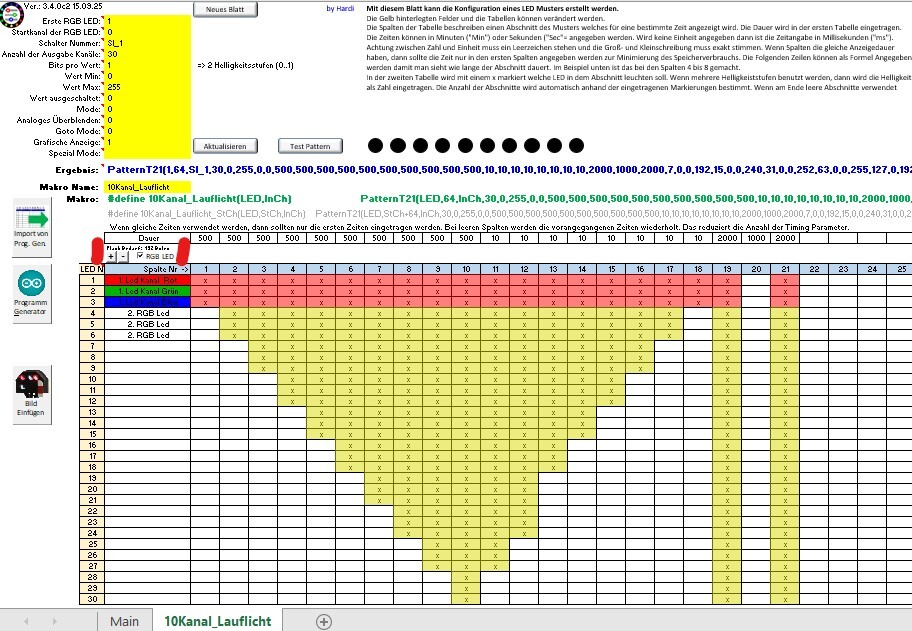

Wichtig ist, bei 10 Leds sind 30 Kanäle zu definieren und damit der Simulator nicht 30 Kanäle anzeigt, ist der Haken (rot markiert) bei RGB Led zu setzen. Die Farbe in den ersten 3 Reihen ergibt sich aus der Füllfarbe im 1. Feld. Hat in diesem Fall keine Bedeutung.

10Kanal_Lauflicht_Example.MLL_pcf

(4.02 KiB) 105-mal heruntergeladen

[deddy]

Danke Euch, hat funktioniert.
Jetzt noch eine Frage als Anfänger, wie kann ich die Farbe der LED's beeinflussen?? Dies ist mir noch nicht ganz klar.

Viel Spaß am Basteln
Deddy

[marcosmoba]

Hallo Deddy,

dann musst Du anstelle des X mit Zahlen deinen gewünschten Farbton erstell mit den RGB Farben.




Ich meine es gibt aber auch noch irgendwie die Möglichkeit mit dem HSV Farbwert das zu lösen habe ich selbst aber noch nicht gemacht.




Schau mal hier vielleicht hilft das Dir weiter:
https://wiki.mobaledlib.de/anleitungen/spezial/hsv_mode

[deddy]

Danke, da hätte ich selber auch drauf kommen können.
