Verteilerplatine Reihenfolge Thema ist als GELÖST markiert

[system47]

Guten Abend,

ich habe offenbar ein Verständnisproblem in der Reihenfolge der Servos.
Ich habe eine Hauptplatine 100 ohne Verteiler. Ich gehe von dort in eine Verteilerplatine 200. Diese VP hat eine 5V Stromeinspeisung vom Sicherungsverteilewr Pro.
An dieser VP 1 sind die Stecker 1-4 belegt. Nr.5 ist gejumpert.
WS 1 = Servoplatine 1 mit Adressen 440 und 441
WS 2 = Servoplatine 2 mit Adressen 442 - 444
WS 3 = geht zu VP 2
VP 2 - WS 1 Servoplatine 3 mit Adressen 447-449
VP 2 - WS 2 Servoplatine 4 mit Adressen 450-452
VP 2 - WS 3 Jumper
WS 4 = Servoplatine 5 mit Adressen 446 und 445
WS 5 = Jumper

Ich kann die Servos der Servoplatine 5 nicht steuern.
Tausche ich die Kabel am Verteiler 1 WS 3 und WS 4 kann ich die Servoplatine 5 erreichen, aber dafür nicht mehr das was an der Verteilerplatine 2 hängt.

Ich verwende für die Servos die MLL Version 3.3.2, weil das bei mir die einzige Möglichkeit ist die Servos einzustellen.

Anbei mein pgf Sheet

Ich stehe auf dem Schlauch und bitte um Erleuchtung

[Frank_TT]

Hallo Tobias,

hast du bei allen Servoplatinen den Rückkanal aktiviert?

[Percival]

Hallo Tobias

kannst du bitte mal die beiden Verteiler fotografieren, ob da auch die Jumper richtig gesteckt sind.
Bei der 200er-Platine gab es zwei Möglichkeiten, entweder jeden nicht benutzen Wannenstecker überbrücken oder den Rückjumper setzen.

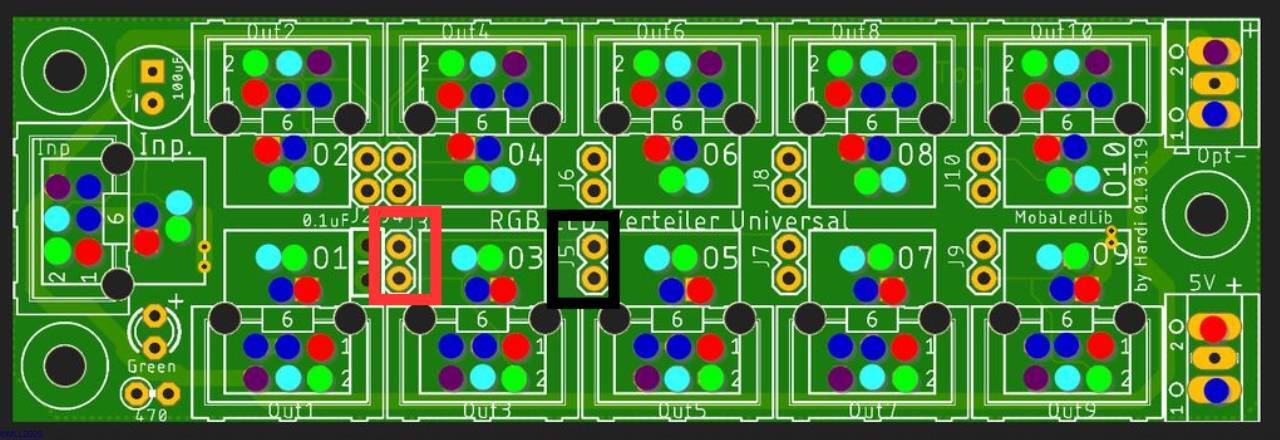

Bei der Beschreibung von dir lese ich das du im Wannenstecker 3 einen Jumper hast, der gehört ausserhalb auf J3 (roter Rahmen)
Bei der ersten Verteilerplatine auf J5 (schwarzer Rahmen)

[system47]

Hallo @Percival,

ich habe Jumper in den Wannenstecker gesteckt und nicht zwischen die Wannenstecker.
Das werde ich nachher ändern, dann wird es wohl funktionieren...
Ich berichte.

[system47]

Hallo,

@Frank_TT, ich habe die Platinen nach Anleitung gelötet und den Term Jumper geschlossen.

Die Jumper habe ich in den 2 möglichen Varianten gesetzt und es hilft nicht.

Trotzdem gibt es Probleme mit dem Rückkanal, denn die Heartbeat 2 leuchtet nicht.
Ich gehe dem jetzt mal auf den Grund.

[Moba-Jo]

Hallo Tobias

Ich habe mir einmal deine PGF-Datei angesehen. Eine benötigte Zeile war dort nicht vorne angekreuzt um auf den Arduino übertragen zu werden. Außerdem fehlte - soweit ich weiß - zum Teil die Definition des 3. Servos (egal ob angeschlossen oder nicht) der Verteilerplatine.

Einen Testaufbau nach deiner Aufstellung im ersten Post habe ich bei mir aufgebaut und mit nachstehender PGF-Datei konnte ich alle Servos wie gewünscht betätigen.

Hier die PGF:

Prog_Gen_Data_14_01_2026_Test.MLL_pgf

(1.88 KiB) 5-mal heruntergeladen

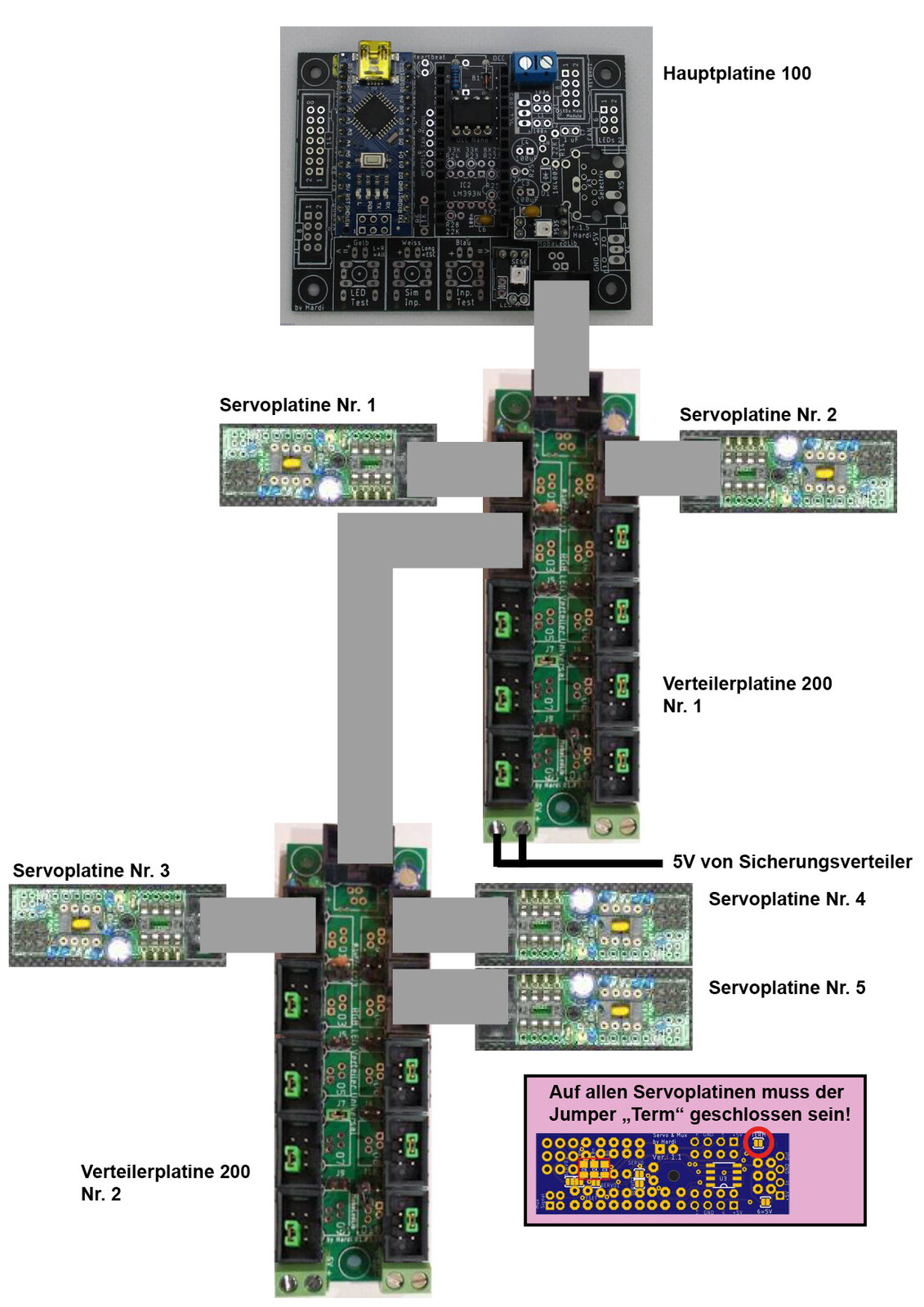

Hier die Schema-Zeichnung:

Wichtig: alle nicht benötigten Wannenstecker müssen mit Jumpern gebrückt werden, und auch alle "Term"-Jumper auf den Rückseiten der Servoplatinen müssen geschlossen sein. Erst dann funktioniert auch die Rück-Heartbeat auf der Hauptlatine.

Grüße
Jochem

[system47]

Hallo Jochem,

herzlichen Dank, dass Du meine Situation nachgestellt hast.

Ich habe auch einiges ausprobiert direkt am PC.
Zum Test habe ich eine Servoplatine direkt an der Hauptplatine angeschlossen.
Bei allen Servoplatinen ist Term geschlossen.
Nach meinem Verständnis müsste die Heartbeat 2 leuchten und die Servos sollten laufen.

Weder das eine noch das andere ist eingetreten.

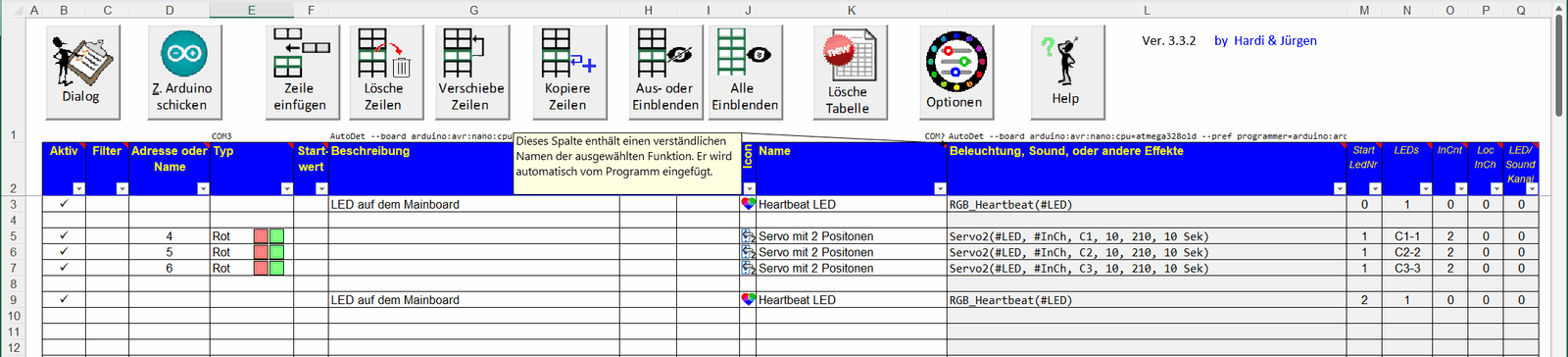

Hier das minimal programm:

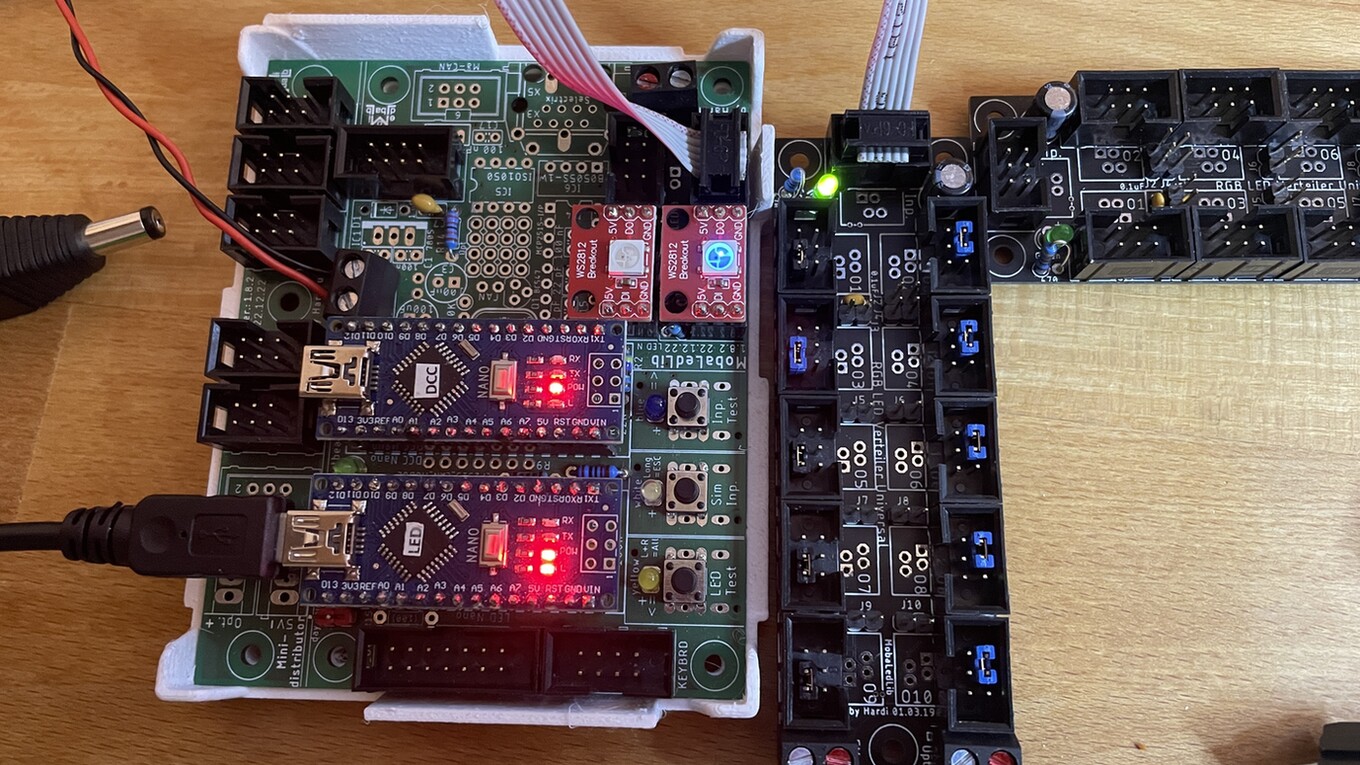

Ich habe es auch mit einer Verteilerplatine ausprobiert.
Alle Wannenstecker gejumpert bis auf 1.
Ich habe zwei Hauptplatinen, bei beiden das gleiche Ergebnis.
Ich bin verwirrt...

[GerdR]

Hi verwirrter,

Jetzt Mal für die hart gesottenen Bastler:

jumper Mal im Wannenstecker auf der Hauptplatine die Pins 2 und 4 - ohne das was anderes angeschlossen ist.

Jetzt sollten mindestens beide Hearbeats pulsieren.

GerdR

[GerdR]

Wenn dem so ist, den Jumper wieder raus und auf dem Verteiler auch alle Jumper raus. Verbinde jetzt den Eingang des. Verteilers mit der Hauptplatine und Jumper in allen Ausgangswannensteckern die Pins 2 und 4.

Was tut sich nun?

GerdR

Aber Nur Pin 2-4, sonst qualmts

[system47]

Hallo GerdR,
das habe ich gemacht, die Heartbeat 2 leuchtet nicht...

[GerdR]

Ohne Verteilerplatine, den Jumper auf der Hauptplatine, dann klappt's?

Gerd

[system47]

Leider nein..

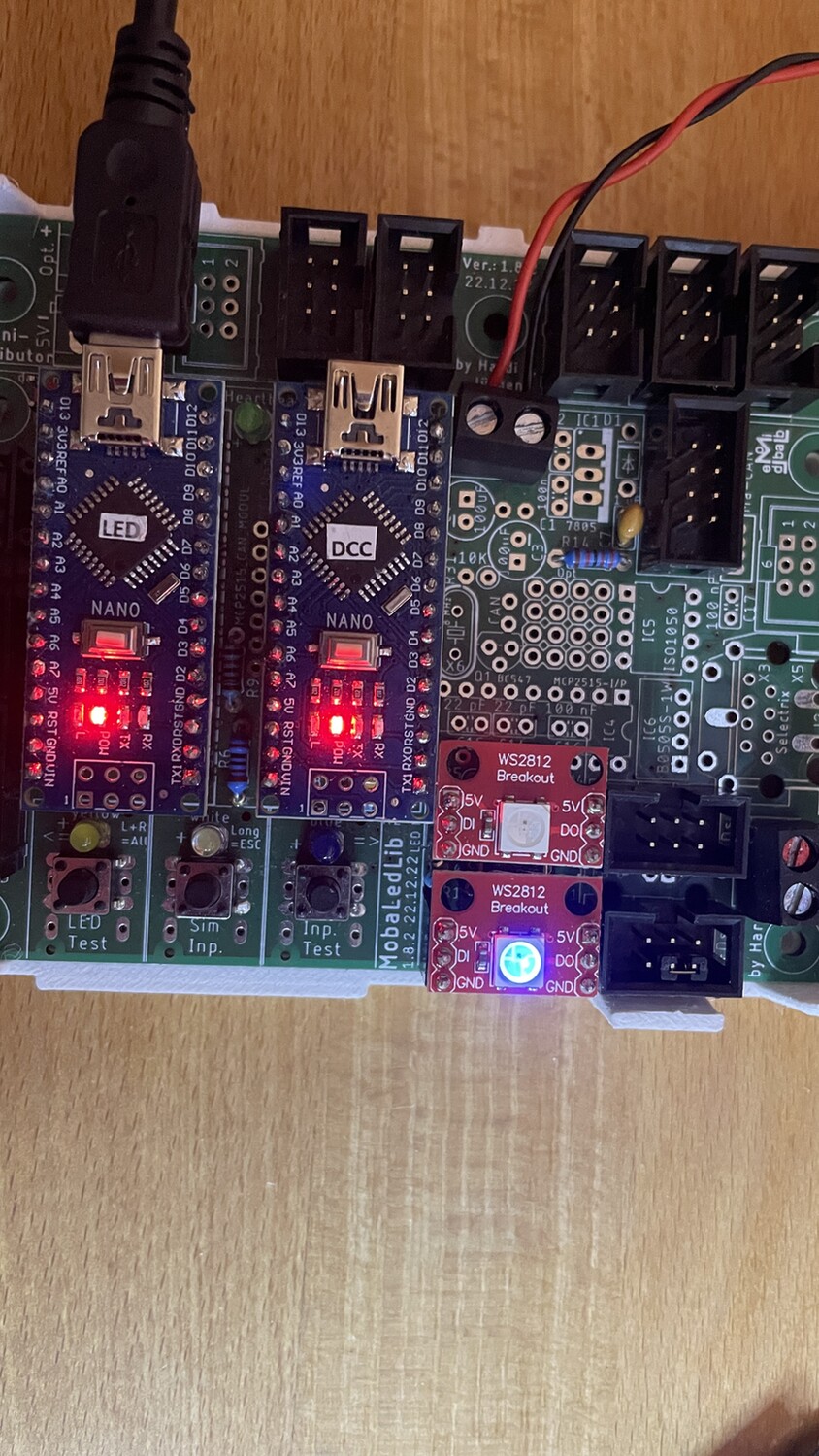

Hier noch Bild nur Hauptplatine:

[marcosmoba]

Hallo Tobias,

hast Du mal die beiden Heartbeats auf der Hauptplatine getauscht ?

[GerdR]

Tausch Mal die Heartbeats


Oops Marco war schneller

[system47]

Andere Hauptplatine ja!

[system47]

Wenn ich an diese Hauptplatine den Verteiler komplett gejumpert anschließe leuchtet HB2.

Heartbeat getauscht, kein Unterschied...

[GerdR]

HB 2 leuchtet, aber nicht HB 1 ?

[system47]

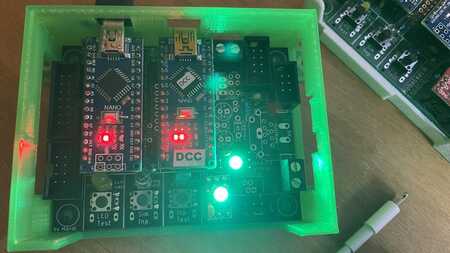

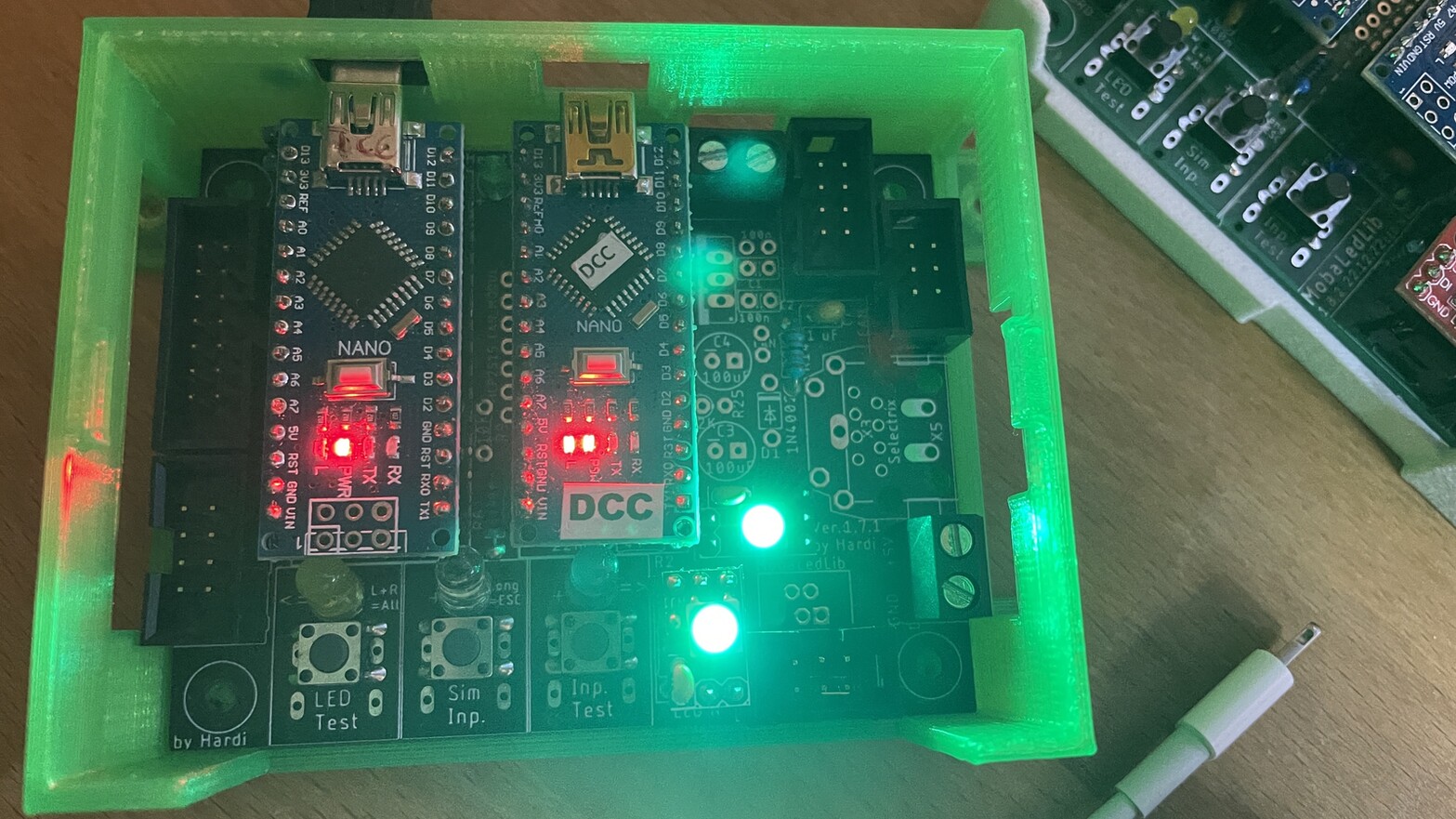

An der HP im grünen Gehäuse leuchten beide HBs

An der HP im weißen Gehäuse leuchtet immer nur HB1, auch nach dem HB-Tausch

[GerdR]

OK, die Platine im weißen Gehäuse hat ein Problem auf der Leiterseite.

Nehmen jetzt erst Mal das grüne Gehäuse, schließen da jetzt die komplett gejumprrte Verteilerplatine an

Beide HB s?

[system47]

Ja, beide HBs leuchten...

[marcosmoba]

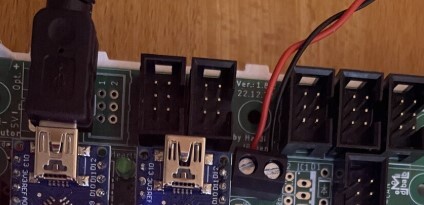

Ich sehe gerade Du hast den Mini Verteiler noch an der Hauptplatine da wird dein Problem liegen wenn ich mich nicht ihre.


[GerdR]

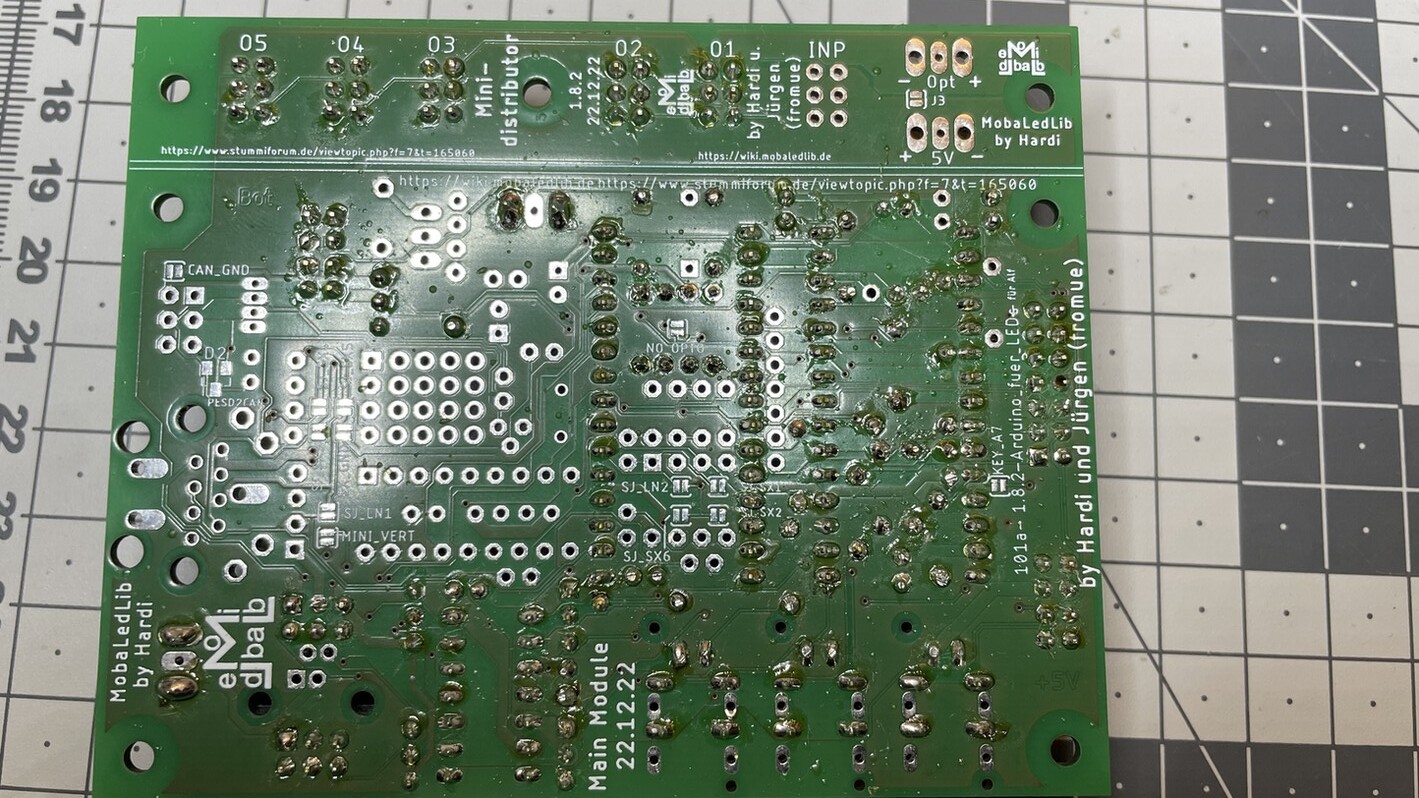

Die Platine im weißen Gehäuse, mach Mal Fotos von der Rückseite, so nah dran wie möglich, besonders der Bereich um den Wannenstecker und so scharf wie möglich.

[system47]

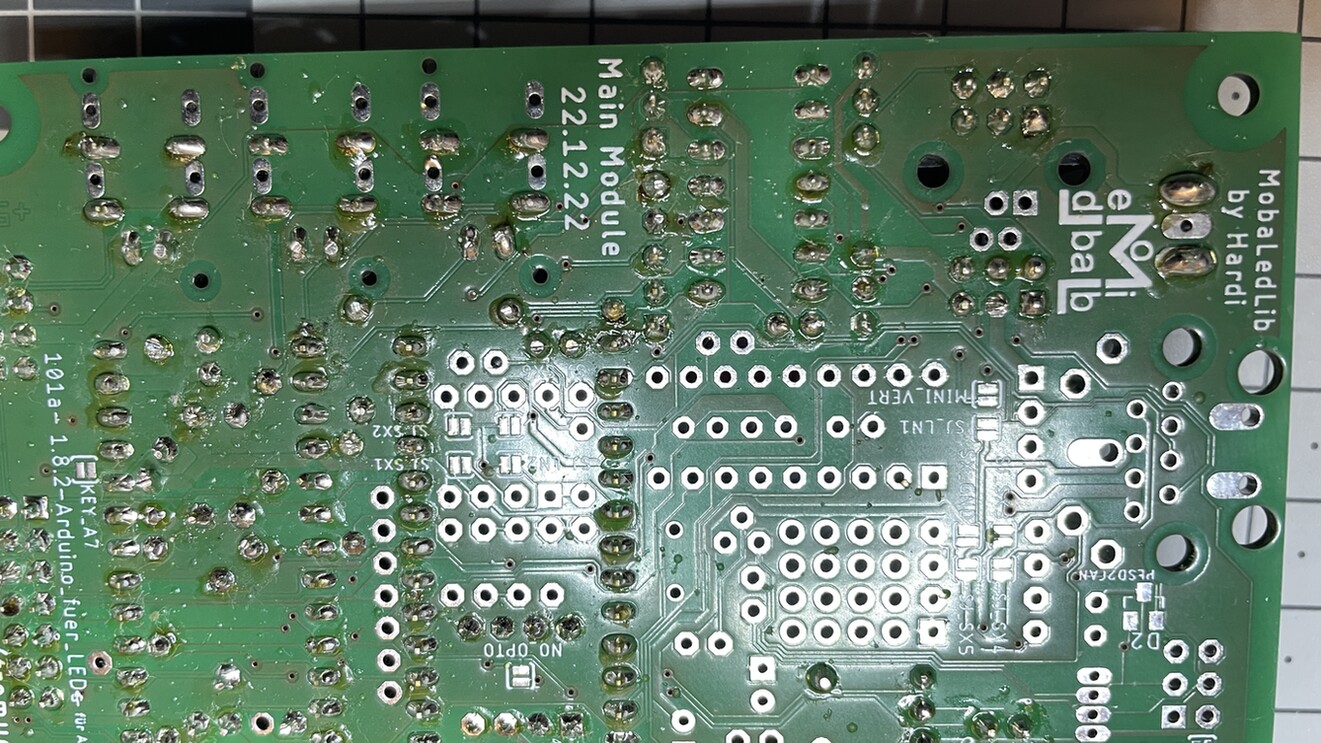

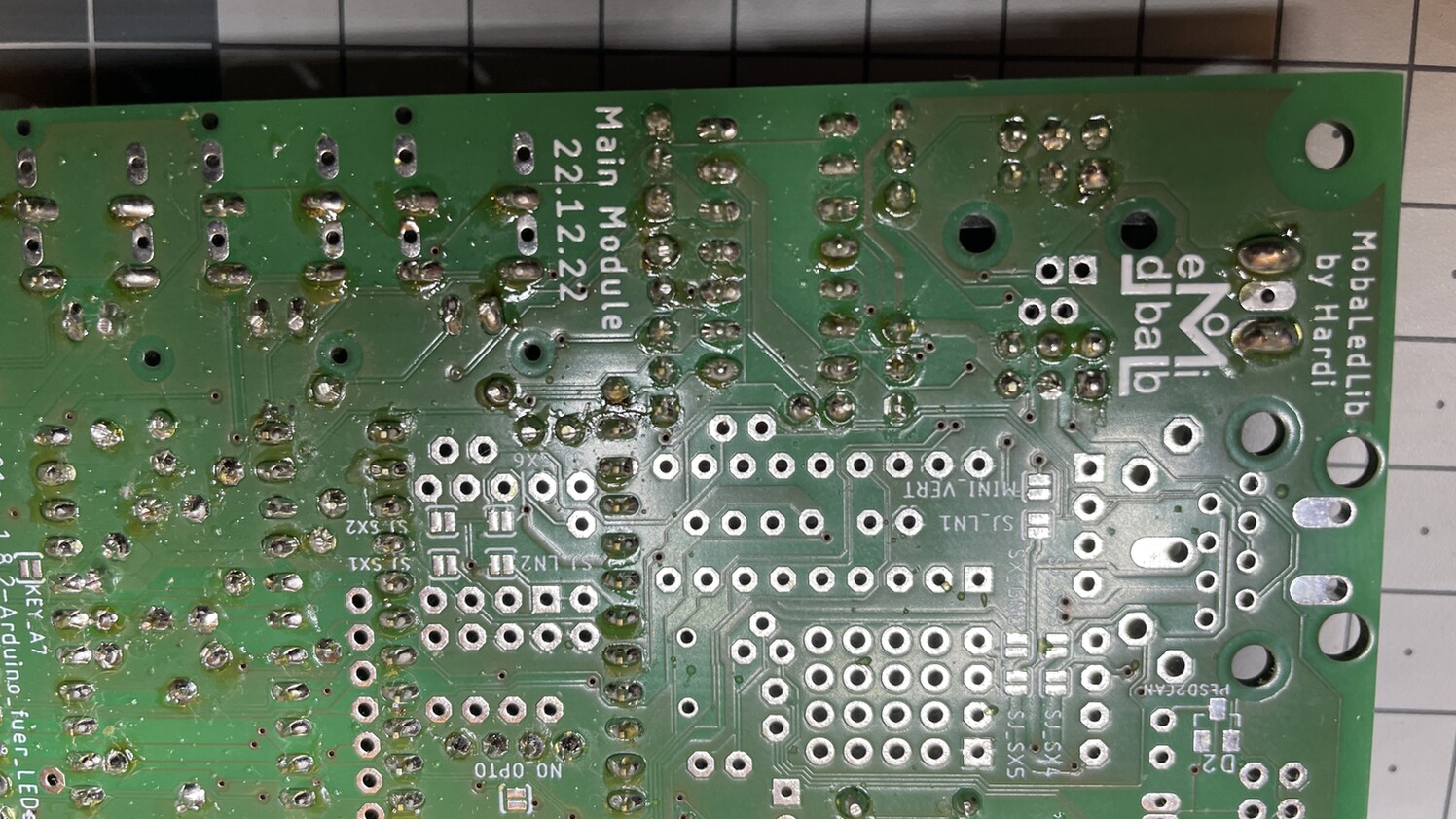

Hier die Bilder:

[GerdR]

Wenn beide HB s leuchten, mach das selbe mit deinem zweiten Verteiler, komplette 2 - 4 gejumprrte an die Hauptplatine, wenn beide HB s leuchten sind zumindest alle Datenkanäle richtig verbunden,


Dann geht's weiter mit deiner Konfiguration.

GerdR

[system47]

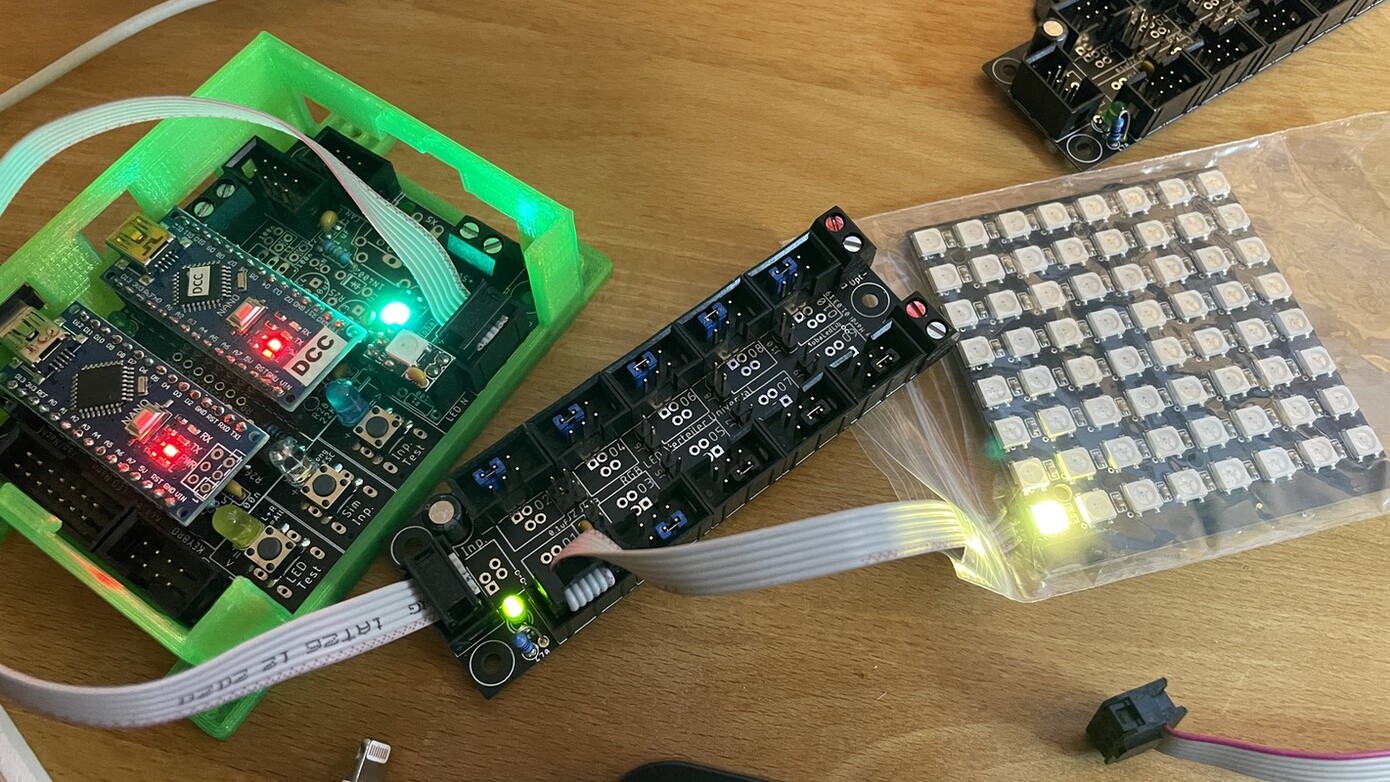

Der Test ist nicht so erfolgreich.
Wenn ich an der VP den Jumper an WS 1 ziehe und etwas anschließe leuctet wieder nur die HB 1.
Ich habe entweder eine Servoplatine oder die 64er LED MAtrix dran, bei beiden das gleiche Ergebnis.
Die HB 2 leuchtet an der ersten LED der 64er Matrix.
