Lichtmaschine 102

[Dietmar100]

Guten Morgen,
ich habe ja nun zum ersten mal 5 Heartbeat zum Blinken gebracht. Welche Funktion haben diese Heartbeat überhaupt. Da ich das Board erst einmal durchtesten möchte möchte ich dieses ert einmal verstehen:
Lg Dietmar

[DanielS]

Hallo Dietmar,

sehr schön, dass das bereits geklappt hat!
zu deiner Frage: die Heartsbeats haben mehrere Funktionen:

1.
sie verstärken das Signal für den LED-Bus. Die kleinen Microchips in den WS2812 können das Signal viel stabiler aufbereiten, als es der ESP könnte. Somit kannst du bis zum ersten Verteiler Pro locker zwei Meter Kabel legen.

2.
sie sind Anfang und Ende deiner Programmierung. Leuchten beide, weisst du, dass du alles richtig programmiert hast. leuchtet nur die erste und die letzte nicht, ist irgendwo in der Verkabelung eine Unterbrechung.

3.
sie schützen die Hauptplatine. Wenn irgenwo ein Kurzschluss ist, raucht dir nicht der PIN am ESP ab, sondern die Heartbeat. und die kann ersetzt werden.

[Dietmar100]

Vielen Dank für die Info. Ich habe ja das Board und einen Sicherungsverteiler so wie eine RGB Matrix 16×16, wobei ich noch nicht weis was ich damit machen kann und einen Verteiler für die Lichtmaschine Pro. Ich habe aber bisher kein Bild gefunden aus dem mal hervorgeht wie alles zusammen angeschlossen wird. Oder ich finde es nicht. Hat jemand ein Bild davon? Zb. wie wird der sicherungsverteiler angeschlossen und wo. Ebenso der Verteiler. Woran wird dieser angeschlossen?Eine schematische Dartstellung habe ich gefunden. Aber die zeigt nich woran etwas angeschlossen ist.
Lg Dietmar

Anscheinend bin ich der einzige mit dieser Frage

[Dietmar100]

Und noch eine Frage. Das Flachbandkabel hat 6 Anschlüsse. Eines ist rot also Plus. Wenn ich nur einen WS2812B anschliesse, woher weis ich denn welche Kabel angeschlossen werden. Ich habe erst einmal die 3 neben dem roten genommen und die LED an einem Wannensteckedr der Lichmaschine angesteckt. Sie Blinkt. So wie der Heartbeats an dem Wannenstecker. Wer kennt sich da aus. Wobei ihr das alles drauf habt. Lg Dietmar

[Gasco]

Hallo Dietmar

https://wiki.mobaledlib.de/anleitungen/ ... nenstecker

hier siehst du die Kabelbelegung der 6poligen Stecker

[Dietmar100]

Danke dafür. LG

[Dietmar100]

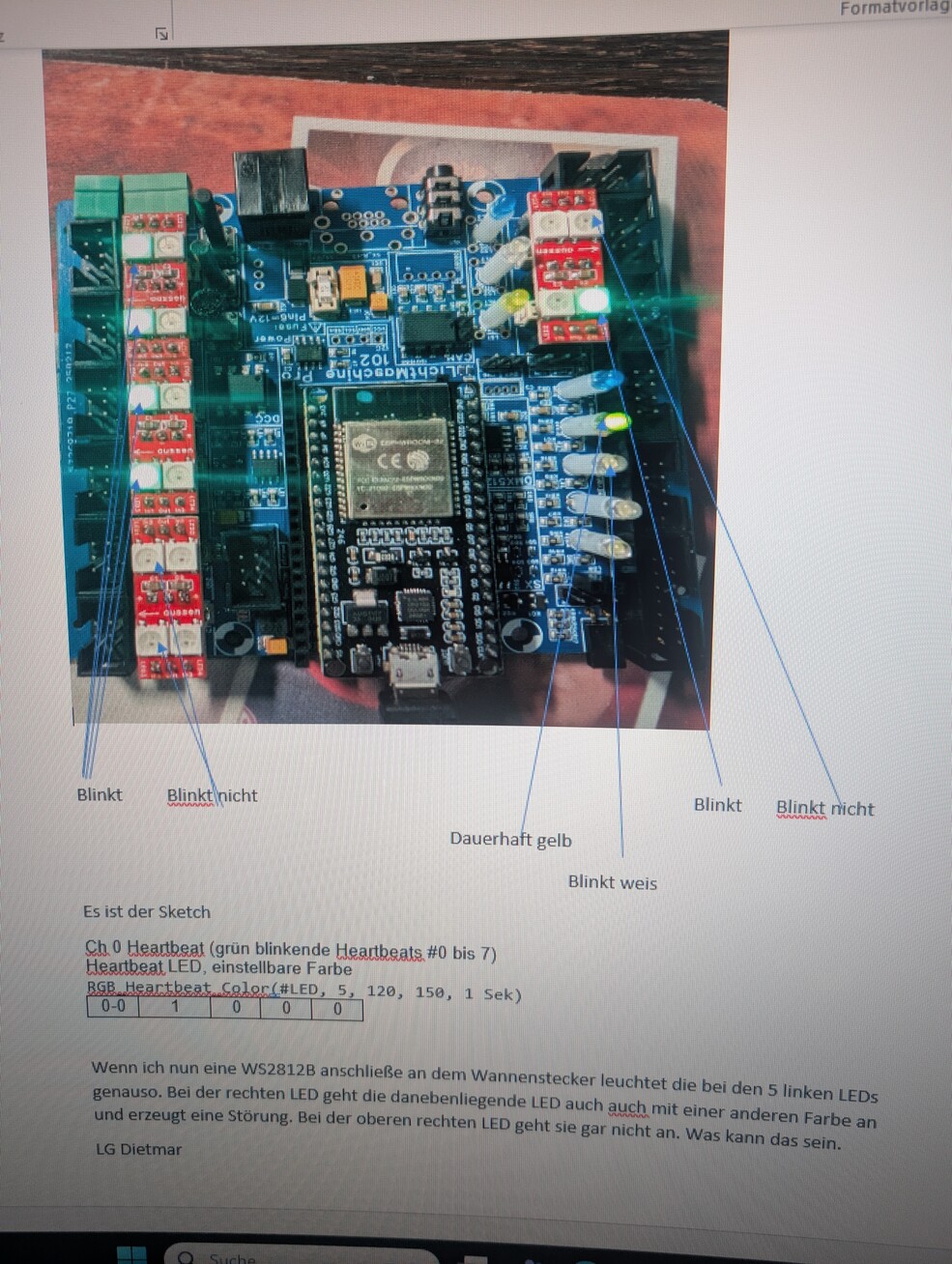

Hallo nochmal. Ich habe mal ein Datei angehängt. Vielleicht kann die Fragen jemand beantworten. Ich würde dieses auch per Mail versenden. Lg Dietmar

[TMaa]

Hallo Dietmar,

Schau doch mal hier, bezüglich der NICHT blinkenden HBs : https://wiki.mobaledlib.de/anleitungen/ ... pro_v1-0-0 und dann im Kapitel "Erklärung Jumper" (konkret die Einstellungen für Kanal 1 - CH1, Kanal 6 - CH6, und Kanal 7 - noLogo).

Gruße,
Theo.

[raily74]

Hallo Dietmar,

Ich glaube, das Thema LichtMaschine können wir erst mal abhaken. Die funktioniert. Lass die nicht blinkenden Ausgänge einfach außer Acht und konzentriere dich auf den Kanal #0. Der ist auf der Platine auch als Ausgang 0 gekennzeichnet. An diesen Ausgang schließt du jetzt die LED Matrix an und machst dich dann erst mal mit dem Programm Generator vertraut. Glaub mir, viele deiner jetzigen Fragen erklären sich beim Anwenden von selbst.

Du solltest aber als nächstes unbedingt ein Erfolgserlebnis haben und deswegen meine Empfehlung: Fang an zu spielen. Um den Rest kümmern wir uns später.

Wahrscheinlich musst du zunächst ein Kabel an die Matrix löten. Nimm ein Flachbandkabel, crimpe auf eine Seite den Pfostenstecker und löte die ersten vier Kabel an die Matrix.

Das ist die Belegung:

[marcosmoba]

Hallo Dietmar,

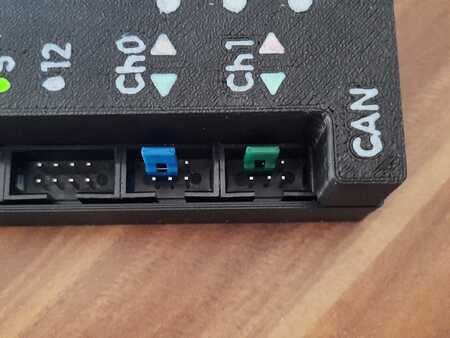

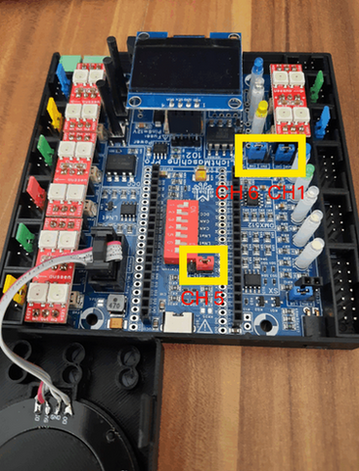

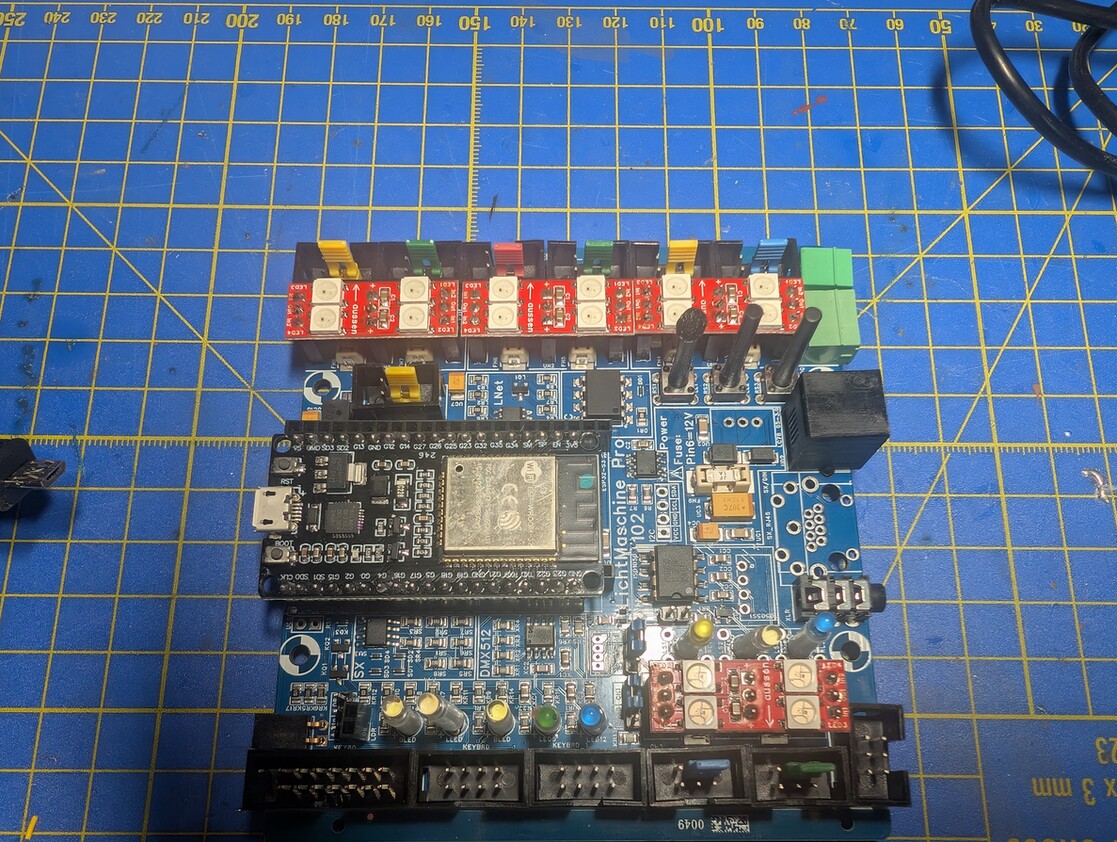

was Theo meint siehst Du hier im Bild.

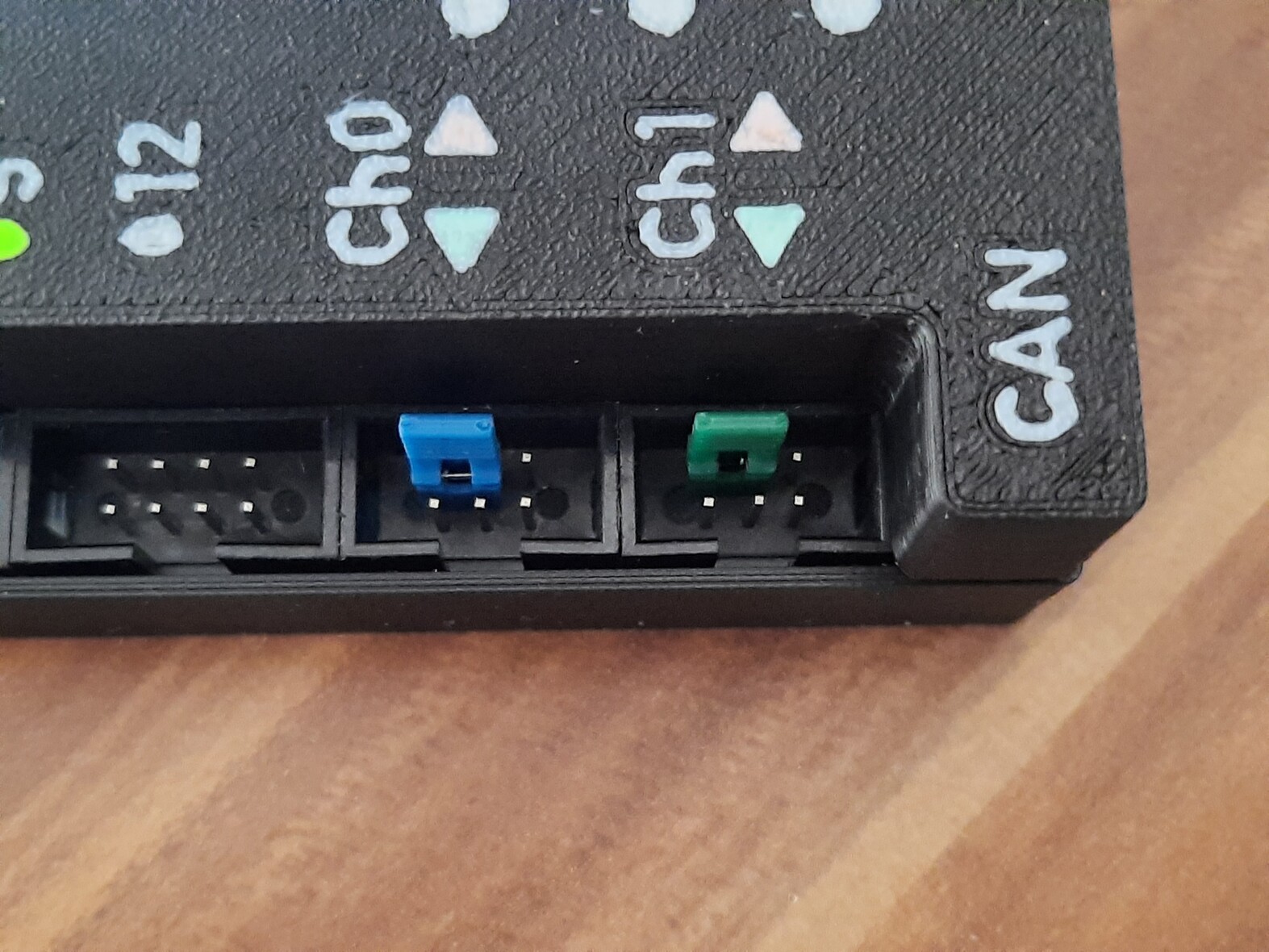

Wenn Du zusätzlich noch die Jumper in den Wannenstecker setzt (ACHTUNG richtige Position) dann sollte deine Heartbeats grün und gelb blinken.

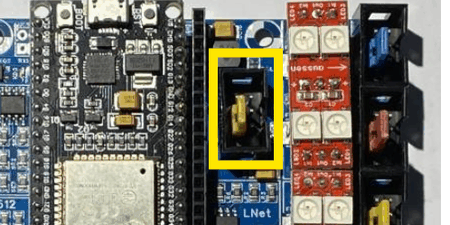

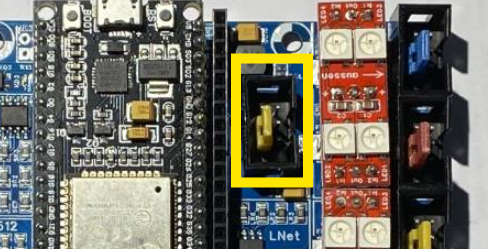

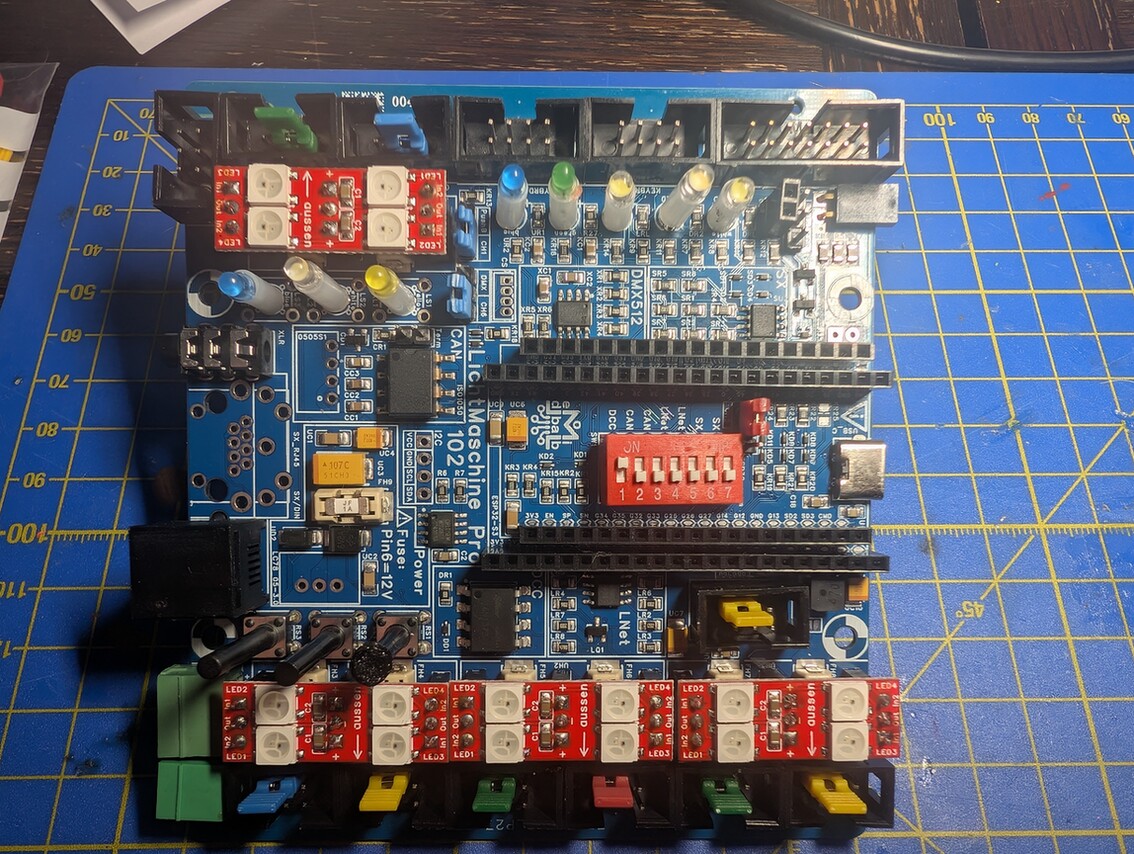

Und wenn Du den MLL Ring nicht verwendest kannst Du entweder auf der Unterseite der Platine den Lötjumper schließen oder einfach Brücken wie hier im Bild.

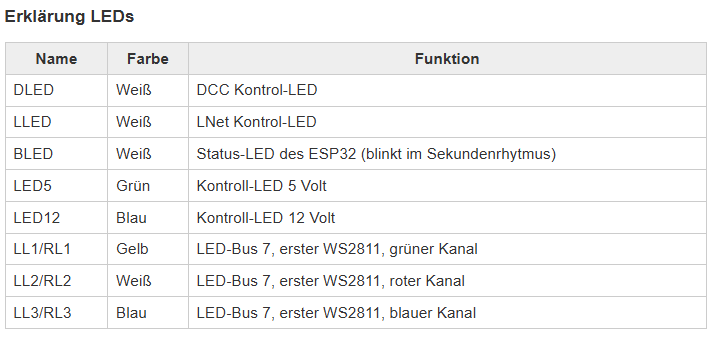

Die Bedeutung der LEDs siehst Du hier.

[Dietmar100]

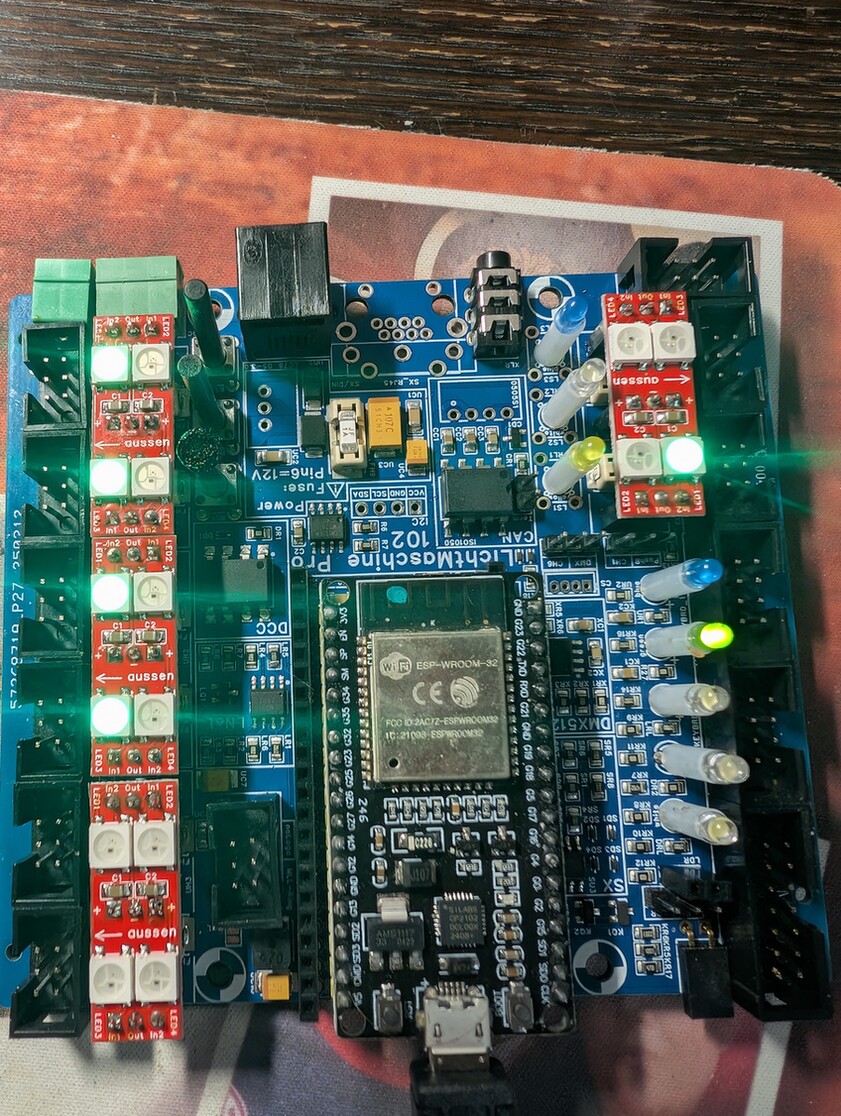

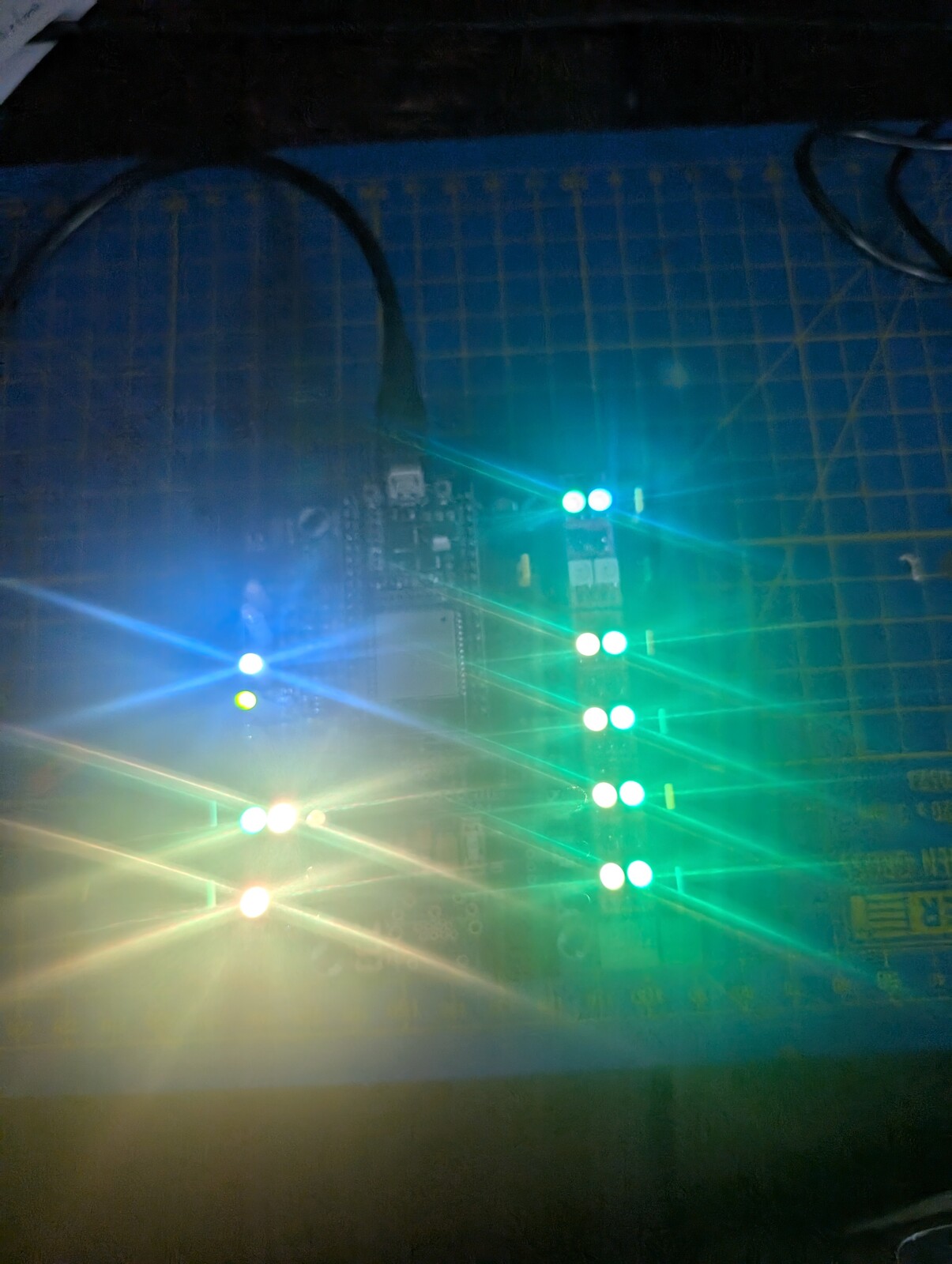

Hallo, ich habe nun die Jumper so gesetzt wie auf dem Bild von Marcosmoba . Es sieht bei mir nun etwas anders aus als in dem Video. Folgendes leuchtet.
Heartbeats
CH0 gelb konstand und grün blinkend.
CH1 gelb statt grün und die zweite ist aus
CH 2-5 grün- gelb blinkend
CH 6 aus
CH 7 blau grün schleller abwechselnd.

Sieht also anders aus. Woran liegt das?
Lg Dietmar

[Dietmar100]

[marcosmoba]

Hallo Dietmar,

am CH0 und Ch1 sind Deine Jumper falsch gesteckt.

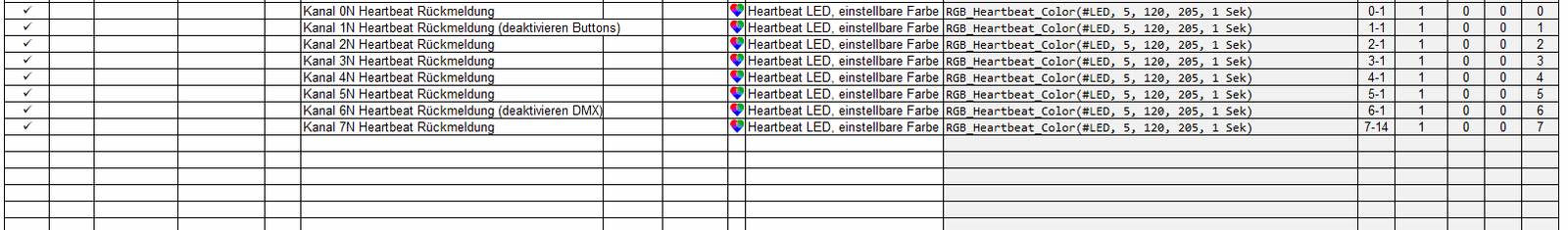

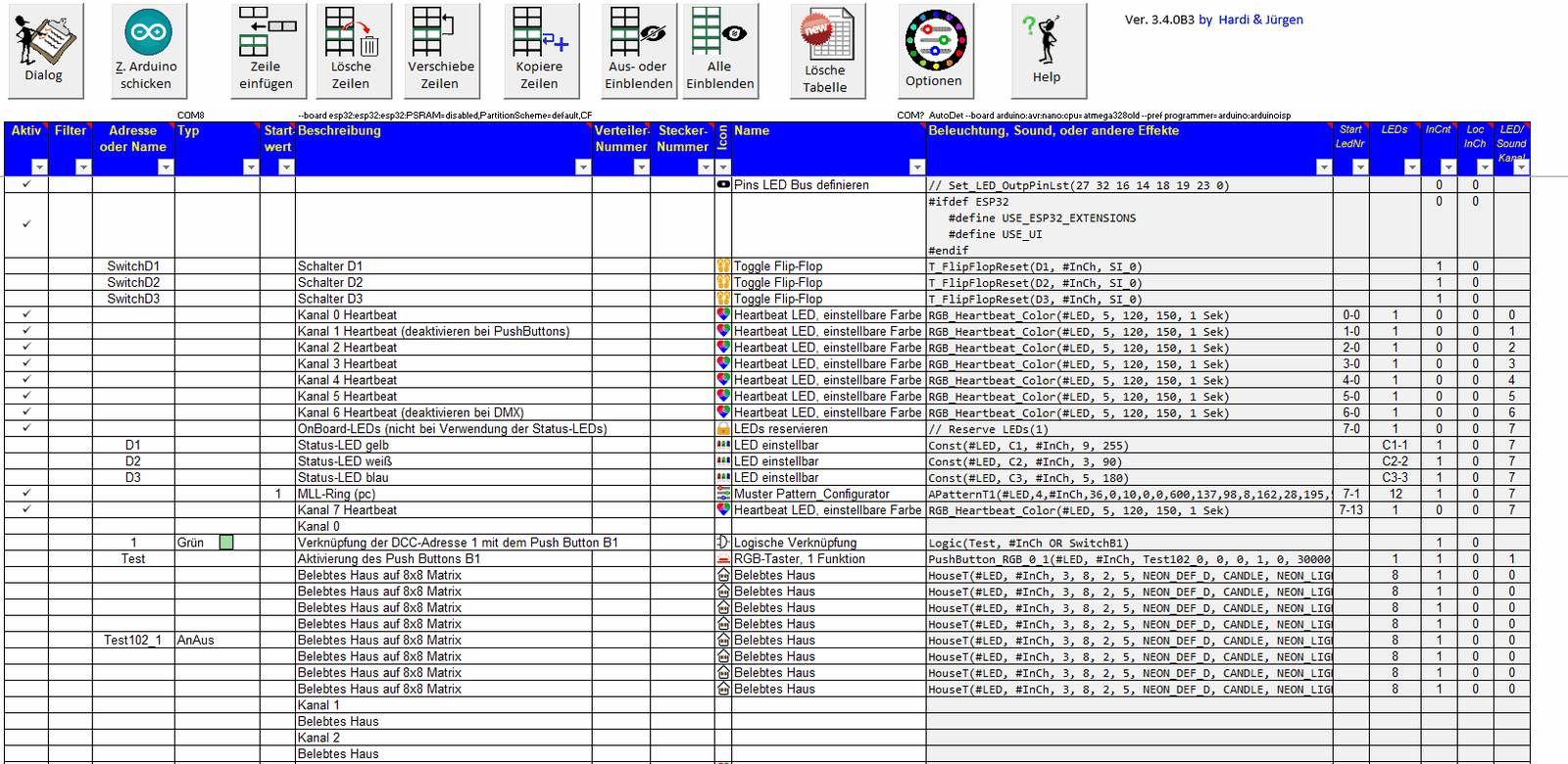

Wenn Du nur die Lichtmaschine ohne eine Matrix in Betrieb nehmen willst sollte Deine Datei im Prog.Generator so aussehen (siehe Haken bei Aktiv).

[Eckhart]

Hallo Dietmar!

Lass die nicht blinkenden Ausgänge einfach außer Acht und konzentriere dich auf den Kanal #0. Der ist auf der Platine auch als Ausgang 0 gekennzeichnet. An diesen Ausgang...

Heartbeats
CH0 gelb konstand und grün blinkend.
CH1 gelb statt grün und die zweite ist aus
CH 2-5 grün- gelb blinkend
CH 6 aus
CH 7 blau grün schleller abwechselnd.

Sieht also anders aus. Woran liegt das?
Lg Dietmar

Du erbst ein Haus mit 8 Tiefgaragenstellplätzen. Du besitzt aber nur ein Auto. Nun könntest du einfach auf dem Parkplatz 1 deines neuen Hauses parken, aber auf den Tiefgaragen-Stellplätzen 2-8 liegen irgendwleche Sachen, oder es ist derzeit dir unklar, ob sie für dich nutzbar wären. Deswegen fährst du GAR NICHT in dein Parkhaus und parkst lieber auf der Straße.

Macht das Sinn?

Gruß, Eckhart

[Dietmar100]

Moin, wenn ich ein Parkhaus erben würde dann wäre Aufräumen angesagt. Damit alles nutzbar ist. Ansonsten macht es keinen Sinn. Ich habe ein Video von einem frustierten gefunden. Was für ein Problem mag er gehabt haben Aber wie marcosmoba angeführt hat habe ich die Jumper nun geändert. Des Weiteren habe ich im Programgenerator die Heartbeat Rückmeldung 1-7 mal aktiviert und aufgespielt. Und es funktioniert. Sie blinken gelb. Das ist schon mal ein Erfolg.

Video entfernt, siehe PN

Lg Dietmar

[marcosmoba]

Des Weiteren habe ich im Programgenerator die Heartbeat Rückmeldung 1-7 mal aktiviert und aufgespielt. Und es funktioniert. Sie blinken gelb. Das ist schon mal ein Erfolg.

Morgen Dietmar,

das ist doch schön und gibt Dir hoffentlich den Mut und die Energie weiter rum zu probieren.
Dann kannst Du ja weiter machen mit dem was Michael @raily74 geschrieben hat.

[Dietmar100]

Hallo zusammen,

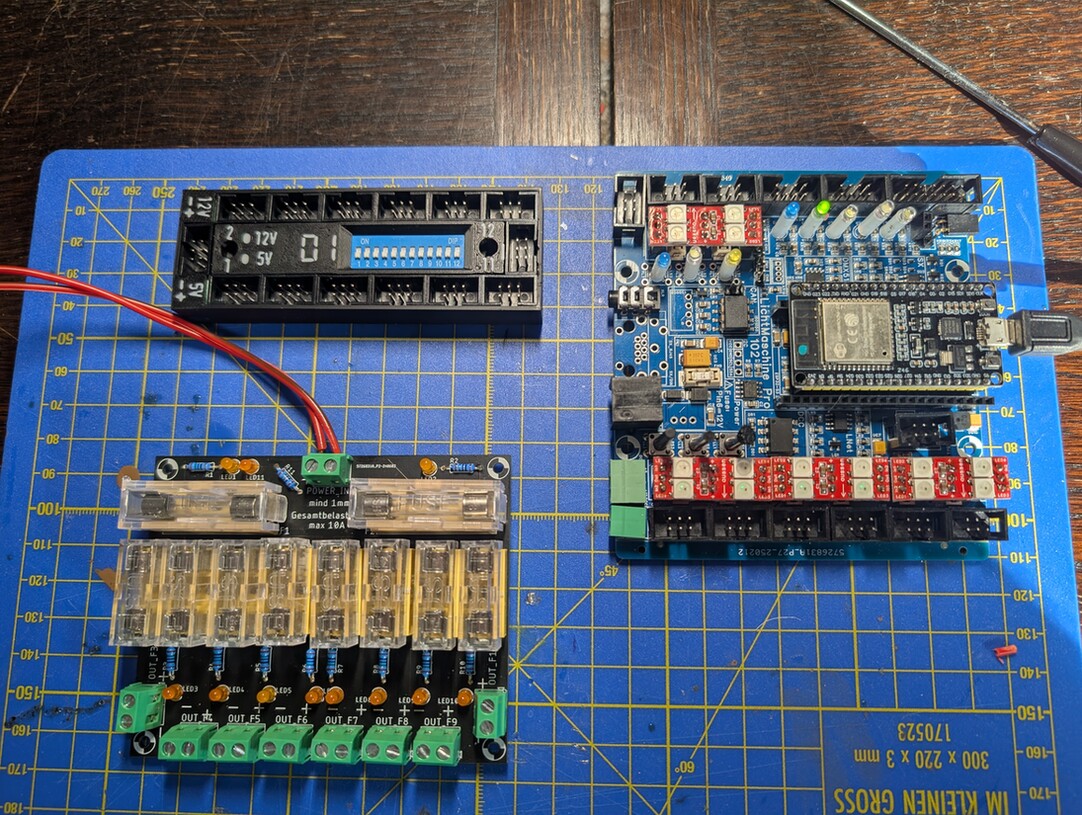

ich benötige eine Information zu dem Verdrahten der Lichtmaschine mit dem Sicherungsverteiler und dem Verteiler.in dem Bild sehrt ihr die Bauteile. Aber ich habe nichts gefunden über die gemeinsame Verkabelung. Welches Kabel kommt von der Lichmaschine an den Sicherungsverteiler und an den Verteiler. Wer kann mir da weiter helfen.

Lg Dietmar

[raily74]

+5 Volt und Minus vom Sicherungsverteiler an die Lichtmaschine

6-poliges Kabel von der Lichtmaschine zum Universal Verteiler

„M“ Matrix an Ausgang 1 des Universal Verteilers

[Dietmar100]

Hallo und Danke für die Info
LG Dietmar

[Dietmar100]

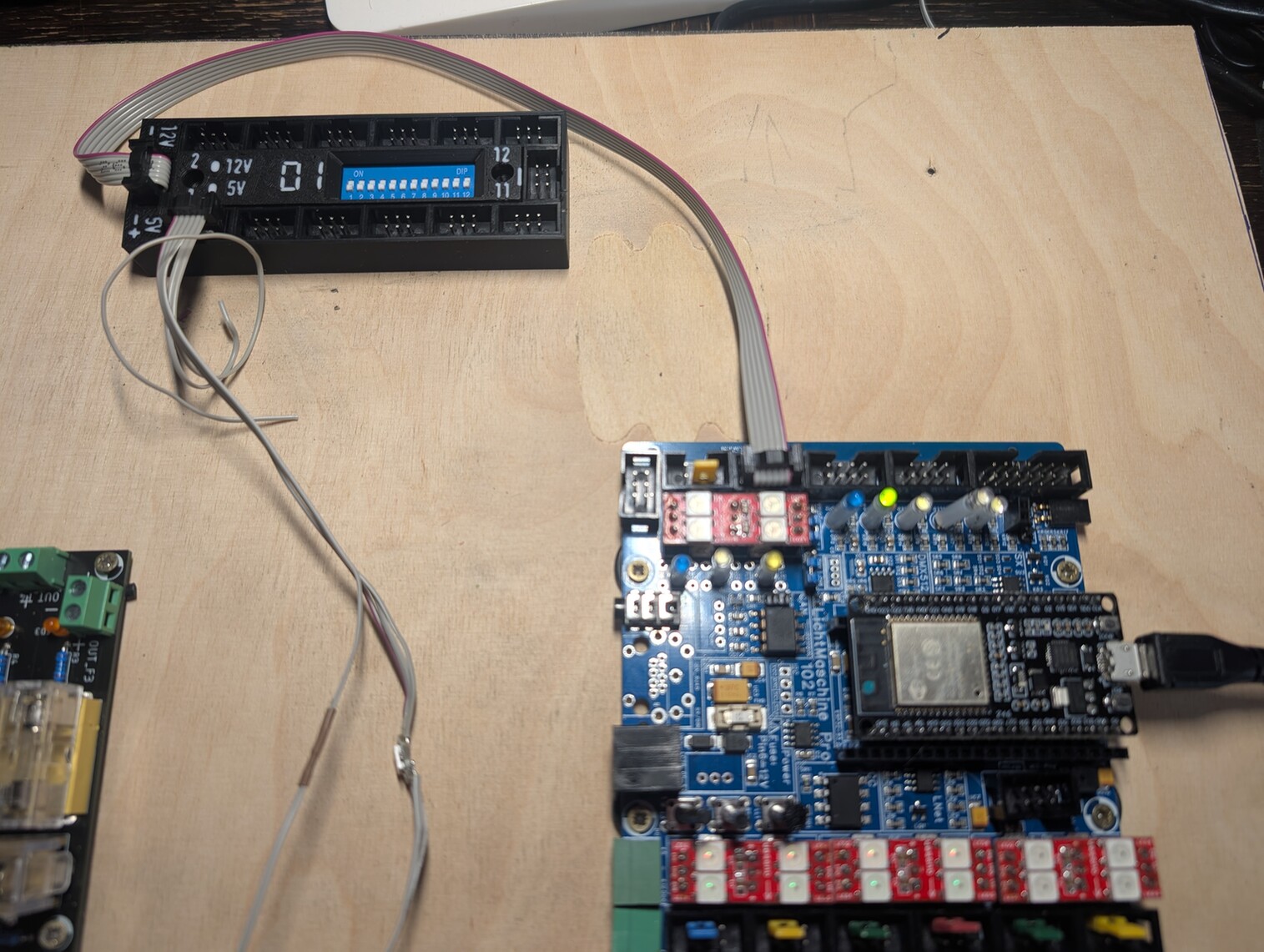

Hallo. Ich habe das nun aufgebaut. Aber es funktioniert nicht. Wenn ich die Matrix an den CH 0 der Lichmaschiene stecke funktioniert es. Eine Verbindung per 6 poligen Kabel zum Verteiler und dann die Matrix an Nr 1 des Verteilers geht nichts. Da ich zur Zeit nur 2 W 2812 an einer Matrix habe brauche ich den Sicherungsverteiler noch nicht. Glaube ich wenigstens. Wo kann der Fehler liegen?
Lg Dietmar

[raily74]

Hallo Dietmar,

Ich sehe gerade, dass ich einen Fehler in der Zeichnung habe. Die Verbindung zwischen Verteiler und Lichtmaschine habe ich an Kanal eins der Lichtmaschine angeschlossen. Das Kabel muss aber an Kanal null der Lichtmaschine.

Das kommt davon, wenn man solche Dinge unterwegs am Handy macht.

Bild ist oben gelöscht und weiter unten neu angehängt.

[Dietmar100]

Hallo. Das hatte ich mir schon gedacht. Aber am CH 0 geht es nicht.
LG Dietmar

[Dietmar100]

[raily74]

Am Universalverteiler kommt kein Strom an. Entweder ist keine Sicherung unter der Heartbeat LED auf der Lichtmaschine oder sie ist durchgebrannt.

[rstaiger]

Hallo Dietmar,

du solltest am Verteiler den DIP-Schalter, an dem deine Matrix eingesteckt ist (du hast sie in die Wanne 1 gesteckt), auf „ON“ schalten. Erst damit aktivierst du die Wanne. Wenn ich richtig sehe, ist der Schalter wie alle anderen noch auf „OFF“. Das stimmt doch Michael, oder?

LG Ralph

Korrektur, natürlich genau umgekehrt sorry!
