Ansteuerung eines Rauchgenerators

[umunstermann]

Hallo MLL Freunde,
ich bin noch neu in der MLL Materie und würde gerne einen Rauchgenerator (z.B. Seuthe 100) in einen Brauereikamin einbauen und per MLL steuern, damit er nur zu bestimmten Intervallen funktioniert (=raucht).
Da der Rauchgenerator #100 10-16V AC bzw DC braucht, muss er wahrscheinlich mit einem Relais und externer Stromversorgung geschaltet werden, oder?
Wenn ich aber den Rauchgenerator #99 benutze, dieser funktioniert mit 10-14V AC/DC, kann ich dann die Versorgung über die 12V Stromversorgung der MLL betreiben?
Wer von euch hat damit Erfahrung und hat etwas ähnliches bereits gebaut?
Das bedeutet wahrscheinlich auch, dass ich eine Relais-Platine brauche. Welche ist empfehlenswert?
Vielen Dank für euer Schwarmwissen und schönen Vatertag!

[Gasco]

Hallo umunstermann

deine Frage deckt sich fast mit meiner Frage nach dem schalten eines EL-Entkupplers

lies hier nach viewtopic.php?t=207

und du bist schon einen großen Schritt weiter

[raily74]

Hallo,

ich hab zwar noch keinen Rauchgenerator verbaut aber eine Induktions-Spule, die bei 12 Volt ähnlich viel Strom zieht (100-200 mA).

Mit den beiden Generatoren 99 und 100 sollte es problemlos funktionieren, da sie sich mit 12 Volt DC betreiben lassen.
Der günstige Seuthe Nr. 117 braucht leider 16-18 Volt, da geht es nicht so einfach.

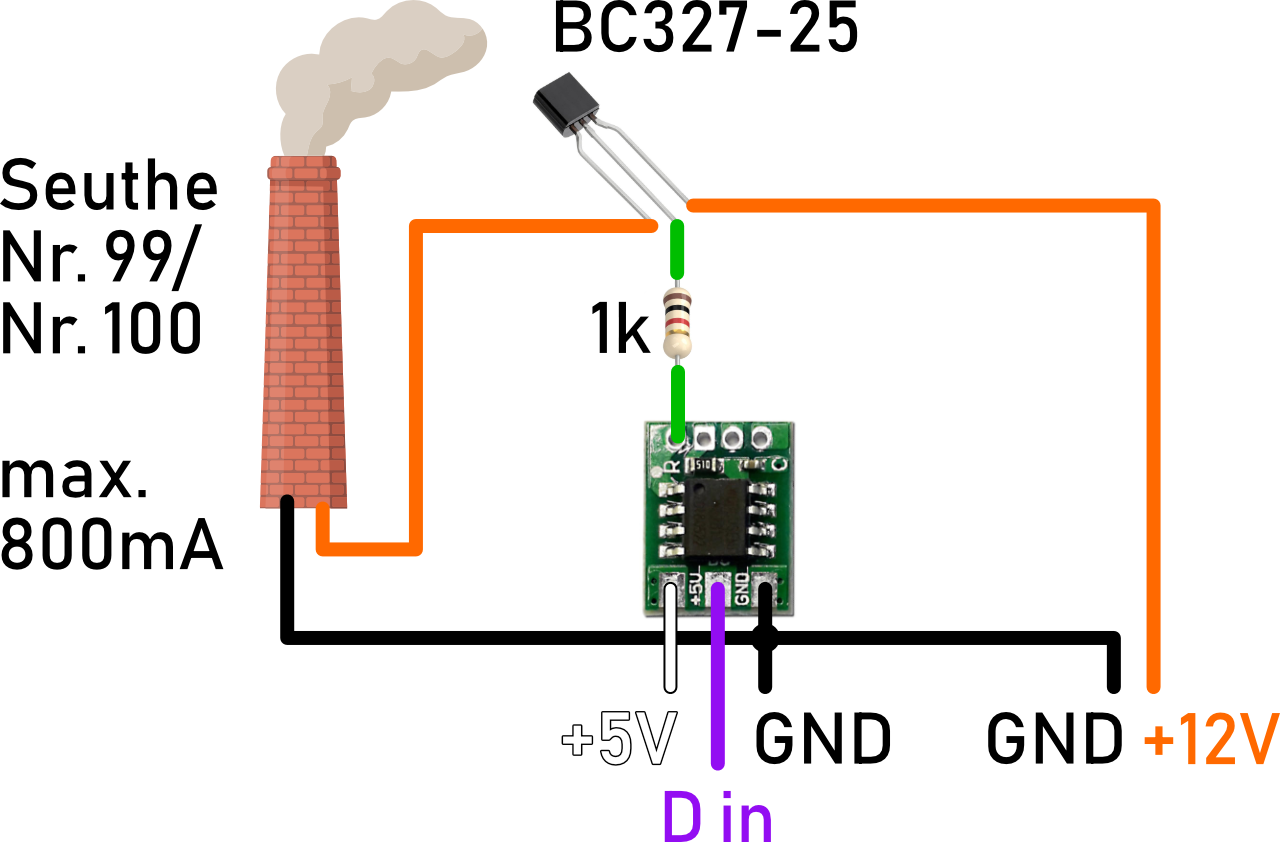

Hier der Schaltplan für Nr. 99 (140 mA) und Nr. 100 (120 mA):

[jueff]

Da wird es möglicherweise an zwei Stellen rauchen, der BC327 kann maximal einen Strom von 100mA.
Seute99 braucht max. 140mA, Seute 100 120mA.

Jürgen…

[raily74]

Hallo Jürgen,

der BC327-25 ist mit einem Kollektorstrom von 800mA angegeben.

Siehe dazu das Datenblatt bei Farnell:
https://de.farnell.com/multicomp-pro/bc ... dp/1574378

Ich setze ihn daher sehr gern ein, einmal in meiner Kunststoffspritzerei zum Betrieb des Getriebemotors und einmal in meinem BMW Autohaus zum Betrieb der Induktionsspule (120mA).

[umunstermann]

Hi Michael und die anderen,
herzlichen Dank auch für die ausführliche Zeichnung und die schnelle Antwort. Die Schaltung ist ja echt einfach. Ich werde mir die BC327-25 besorgen und dies ausprobieren. Sollte dies nicht funktionieren, kann ich natürlich auch auf eine Relaisplatine zurückgreifen, aber dies ist dann umständlicher und teurer.
Viele Grüße aus Westafrika!

[jueff]

Hallo Jürgen,

der BC327-25 ist mit einem Kollektorstrom von 800mA angegeben.

Uups, Entschuldigung für die Verwirrung.

Jürgen..
