WS2811 kooperiert nicht? Thema ist als GELÖST markiert

[filderman]

Was lässt sich nicht machen?
Die MultiUse Platine WS2811 (503) lässt keine LED leuchten. Ich weiß nicht mehr woran der Fehler liegen könnte.

Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?
Jumper TERM1 geschlossen, um die Funktion auf den ersten 9 LEDs anzusprechen. Heartbeat auf der Hauptplatine 101 ist gesichert.

Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
Leider nein

Zusatzinformationen:

Software
Betriebsystem:	Windows 11
Version der MobaLedLib:	Korrekturversion - Ver 3.5.0F1 - 13.03.2026
eingesetztes Version von Excel:	MS Excel 2024
Hardware
Version der Hauptplatine:	Version 1.8.2 - 22.12.2022
Controller auf der Hauptplatine:	Arduino Nano
Ansteuerung der MobaLedLib-Effekte:	DCC
Verwendete LEDs/ICs:	aktuell einfache warmweiße Strawhead LED

Nachdem mir das Forum hier bereits bei meinem Fehler auf der 101er Hauptplatine geholfen hat, setzte ich hier wieder die Hoffnungen rein.

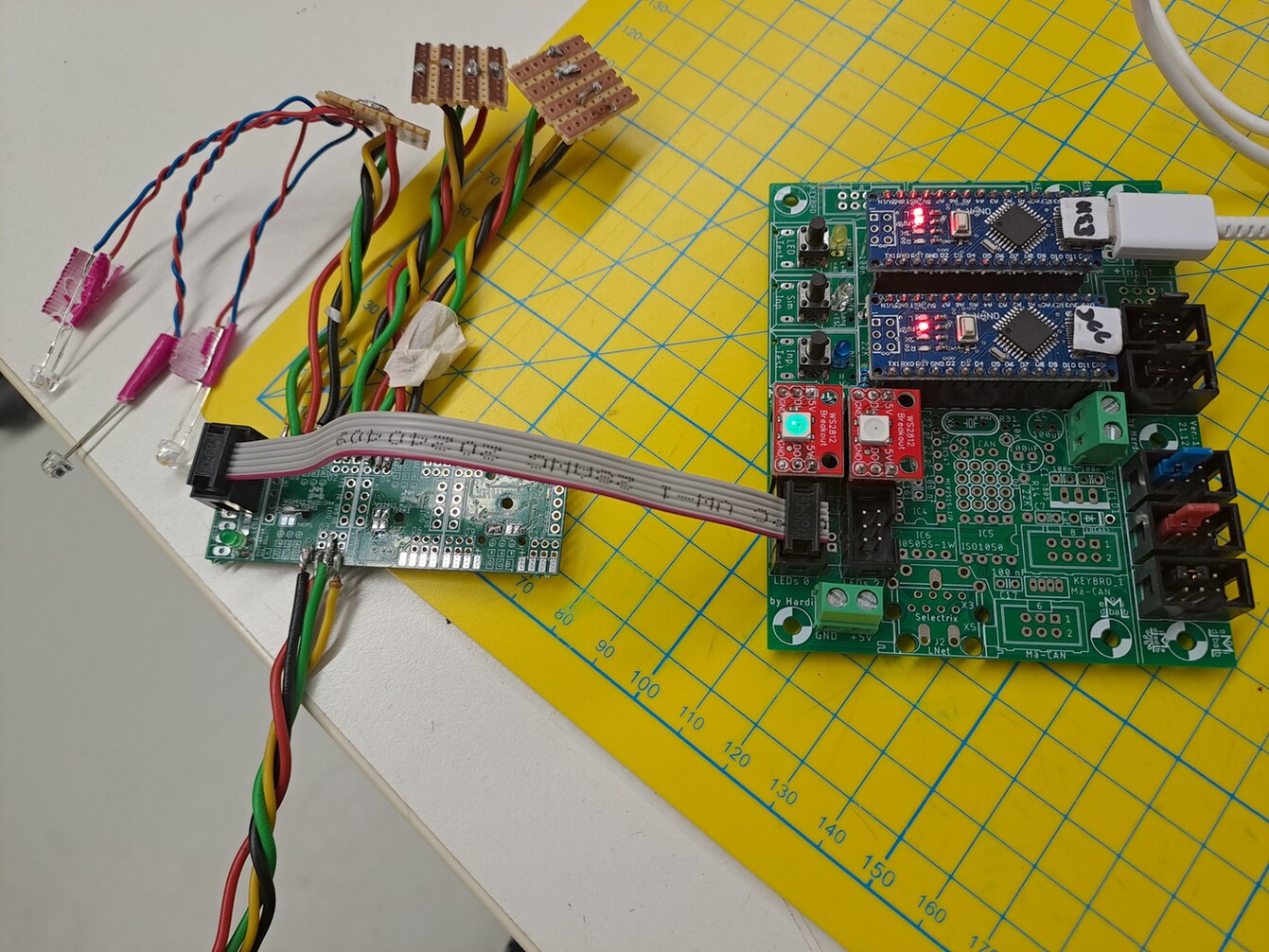

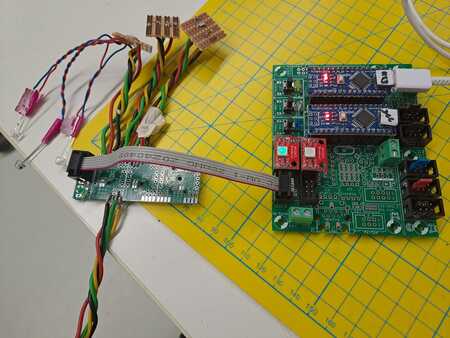

ich habe die 503er Platine mit einem Wannenstecker versorgt und im ersten Schwung 4 "Verteilerplatinen" angelötet. An eine der Verteiler habe ich dann drei einfache warmweiße LEDs angelötet, um die Funktion und die Programmierung etwas besser kennen zu lernen. Deswegen habe ich auch den TERM1 geschlossen, um die Funktion "in den griff zu bekommen". Leider leuchtet keine einzige der LEDs, ich bekomme auch kein Baustellenlicht transportiert.
Der Heartbeat geht auch nicht rum, was mich sehr stutzig macht.

Bilder und Dateianhänge

---

Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.

[Frank_TT]

Verwendet wird eine Platine 503 mit acht vorbestückten WS2811, in diesem Fall sollte man nur den letzten Term schließen!

Wie hast du die LEDs angeschlossen? Gemeinsame Anode und die Katoden auf den jeweiligen Ausgang?

Bitte deine Anschlüsse auf der Platine prüfen und eventuell dünnere Kabel nehmen.

[PeterVT11]

Hallo Filderman,

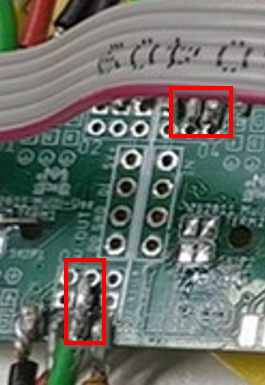

du verwendest recht dicke Anschluß-Drähte zu den LED's. Da besteht Kurzschluss-Gefahr. Auch wenn die Drähte zu lang sind, kann es sein, dass die die 2. Lochreihe (den Pluspol) berühren und damit einen Kurzschluss auslösen.


Siehe hier in den roten Rahmen.

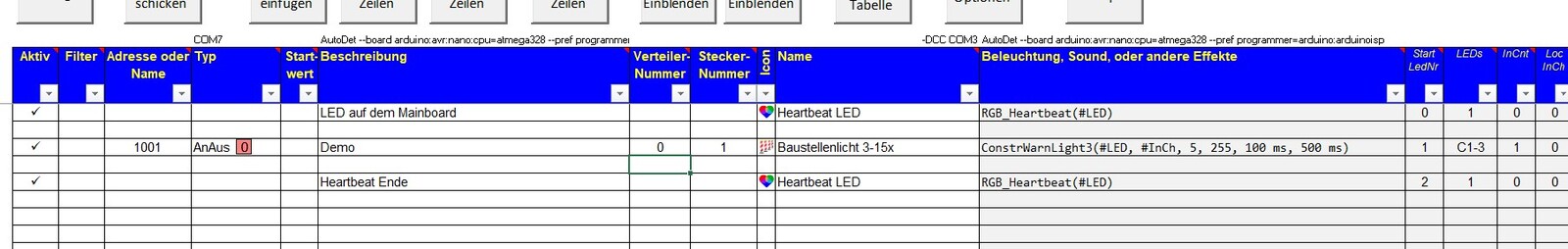

Auch wäre eine Hardcopy oder besser ein MLL_PGF vom Prog_Generator sinnvoll.

[filderman]

Hallo,

ich verstehe die Sorge. Aber die Löt-Anschlüsse habe ich optisch und stromtechnisch geprüft. Da ist kein Kurzschluss drin. Ich werde für den finalen Aufbau dort ein 4er Flachbandkabel anbringen.
Der TERM1 ist nach Aufbauanleitung geschlossen. Ist das nicht gut?

Danke
Andreas

[filderman]

Hallo Filderman,

du verwendest recht dicke Anschluß-Drähte zu den LED's. Da besteht Kurzschluss-Gefahr. Auch wenn die Drähte zu lang sind, kann es sein, dass die die 2. Lochreihe (den Pluspol) berühren und damit einen Kurzschluss auslösen.

Das war mir bis gerade nicht klar, dass das der + ist.... das ändere ich "sofort"

[PeterVT11]

Hallo Andreas,

Der TERM1 ist nach Aufbauanleitung geschlossen. Ist das nicht gut?

.

Du verwendest ja eine voll bestückte 503er-Platine. Da muss dann Term3 geschlossen sein, alle anderen Term- und alle Skip-Jumper bleiben auf.
Zeig doch bitte mal die Programmierung.

[filderman]

Hallo zusammen,

ich habe die Litzen an die LEDs nun gleich mit dem Flachbandkabel gemacht und darauf geachtet, dass die Lötstellen nicht auf die +-Anschlüsse der Platine reichen. Dabei habe ich dann noch die eine oder andere kalte Lötstelle in meinen Kabeln gefixt ... UND ES BLINKT WIE PROGRAMMIERT!
Der Fehler lag also an den zu langen Litzen, die eben einen Kurzschluss zu den mir bis dahin unbekannten +-Anschlüssen gemacht haben.

Jetzt kann ich an die Endausbaustufe ran gehen (werden so rund um die 16 einfarbige LEDs sein plus noch die eine oder andere RGB). Sobald mein Kino neu leuchtet, stelle ich ein Video dazu auf die Tube und verlinke es hier. Wird aber noch ein paar Tage dauern. Das Gebäude wartet gerade auf die Fassade mit Filmwerbung, die wiederum auf die Beleuchtung hier gewartet hat. Muss dann noch "aged" werden usw. usf.

Danke an die Runde!
Andreas

[filderman]

Hallo Andreas,

.

Du verwendest ja eine voll bestückte 503er-Platine. Da muss dann Term3 geschlossen sein, alle anderen Term- und alle Skip-Jumper bleiben auf.
Zeig doch bitte mal die Programmierung.

Das werde ich dann wieder auslöten. Term3 ist schon zu.

Danke
