Hallo,

@ Peter: Danke für die Information. Ich werde den Widerstand erstmal da lassen, wo er ist. Zumindest weiß ich jetzt um die Problematik.

@ Michael: Anbei die Bilder der Verkabelung.

Gruß
Markus

[H0-Affe]

Hallo nochmals,

ich habe jetzt mal den "nologo"-Jamper gesetzt. Das führt dazu, dass die LED bei CH7 nun in allen RGB-Farben sich verändernd leuchtet. Auf dem Foto sieht man sie in rot leuchten.

Gruß
Markus

[DanielS]

Hallo Markus,

beim LED-Ring sind die Kabel GND und Dout vertauscht.

Die Reihenfolge der Kabel findest du hier:

https://wiki.mobaledlib.de/anleitungen/ ... abelfarben

Viele Grüße Daniel

[Percival]

Hallo Markus

du hat die Leitungen GND und DO vertauscht.
Die dritte Leitung muss auf GND, die vierte auf DO

[H0-Affe]

Hallo,

Ihr seid wirklich super. Ich hatte eigentlich alles mehrfach kontrolliert, aber offenbar hatte sich doch ein Fehler eingeschlichen.

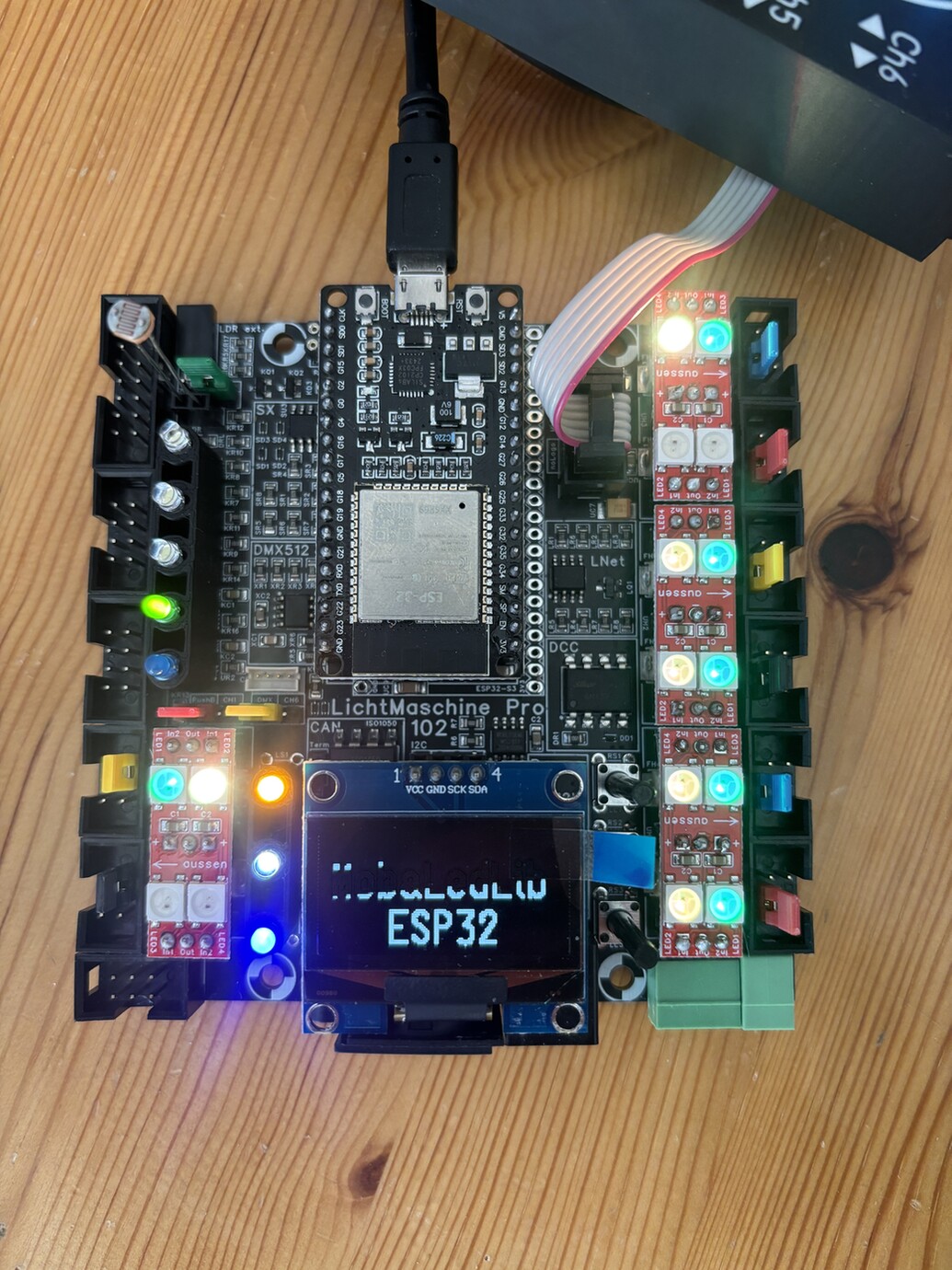

Es pulsieren nun mit gesetzten Jumpern die Heartbeats für Eingang und Ausgang auf Channel 2 bis 5. Channel 1 und Channel 6 leuchten/pulsieren gar nicht.

Bei Channel 0 und bei Channel 7 pulsiert der Eingang und leuchtet der Ausgang dauerhaft hell.

Müssten die auch pulsieren und 1 und 6 mit gesetzten Jumpern leuchten oder ist noch etwas verkehrt?

Wenn nun alles richtig ist, muss noch mein Sicherungsverteiler laufen und dann kann ich anfangen zu testen...



Gruß
Markus
