Error-LED leuchtet auf der TINA

[arnewolff]

Hallo Zusammen,

für die Programmierung der Servo-Platinen bzw. der Attinys habe ich mir die Tina (TinyUNiProg) in der Grundbestückung zusammengebaut. Jumper S1 - S7 geschlossen.

Den UNO habe ich eingerichtet mit Arduino IDE 1.8.19, ATTinycore 1.3.3.

Über den PatternConfigurator Prog ISP ausgeführt, LED PLuspol links (die LED funktionieren auch --> Lauflicht beim Anschließen).

Nach Aufstecken der 400 Platine blinkt zwar die grüne Heartbeat, es leuchtet aber auch die rote Error-LED. Nun habe ich eben beim Fehlerformular gesehen dass Office2019 nicht mehr unterstützt wird, das ist nur dummerweise meine Version und ich komme so schnell auch nicht an eine aktuellere. Eventuell liegt ja hier schon der Fehler. Wie kann ich sonst herausfinden, weshalb meine Platine einen Error erkennt? Angeschlossen habe ich den UNO per USB an den Laptop, weiter keine Verbindungen. Habe ich etwas vergessen?

Vielen Herzlichen Dank und beste Grüße

Arne

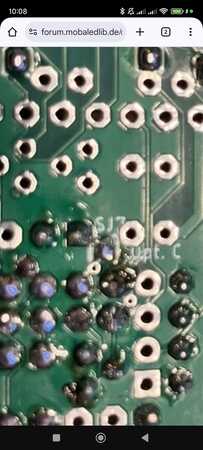

Hier noch Bilder der Platine

Was lässt sich nicht machen?
ATTiny programmieren - Fehler auf der 400 PLatine

Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?
Prog ISP nochmals durchgeführt
Lötstellen kontrolliert

Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
nein

Zusatzinformationen:

Software
Betriebsystem:	Windows 11
Version der MobaLedLib:	Ver 3.4.0 - 25.04.2025
eingesetztes Version von Excel:	MS Excel 2019
Hardware
Version der Hauptplatine:	Version 1.8.2 - 22.12.2022
Controller auf der Hauptplatine:	Arduino Nano
Ansteuerung der MobaLedLib-Effekte:	DCC
Verwendete LEDs/ICs:	KEINE????

Bilder und Dateianhänge

---

Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.

[Frank_TT]

Hallo Arne,
also Office 2019 wird wohl unterstützt.

Hast du mal einen Attiny aufgesteckt und die Programmierung ausgeführt?

[arnewolff]

Hallo Frank,

zu Office: Dann habe ich das wohl in einem anderen Zusammenhang gelesen und verwechselt, sorry!

Wenn ich einen Tiny aufstecke und die Programmierung (Servo) ausführe kommt folgende Meldung im cmd-Fenster:

Edit: Ups, hatte erst nur den letzten sichtbaren Teil aus dem Fenster kopiert

Code: Alles auswählen

Programmierung der Fuses fuer den ATTiny
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mit diesem Programm werden die Fuses des ATTiny85 gesetzt.
Die Fuses bestimmen die Taktfrequenz ('16 MHz (PLL)') und die
Unterspannungserkennung (B.O.D. Level 'B.O.D. Enabled (2.7V)')
Der ATTiny85 muss dazu in die Tiny_UniProg Platine gesteckt sein.
Dieser Vorgang muss nur ein mal gemacht werden. Danach wird nur noch die geaenderte
Konfiguration vom Pattern_Configuartor aus zum ATTiny geschickt.


avrdude.exe: Version 6.3-20201216
             Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
             Copyright (c) 2007-2014 Joerg Wunsch

             System wide configuration file is "C:\Users\arne_\AppData\Local\Arduino15\packages\ATTinyCore\hardware\avr\1.5.2\avrdude.conf"

             Using Port                    : \\.\COM3
             Using Programmer              : stk500v1
             Overriding Baud Rate          : 19200
             Setting bit clk period        : 5.0
avrdude.exe: stk500_getsync() attempt 1 of 10: not in sync: resp=0x52
avrdude.exe: stk500_getsync() attempt 2 of 10: not in sync: resp=0x65
avrdude.exe: stk500_getsync() attempt 3 of 10: not in sync: resp=0x73
avrdude.exe: stk500_getsync() attempt 4 of 10: not in sync: resp=0x65
avrdude.exe: stk500_getsync() attempt 5 of 10: not in sync: resp=0x74
avrdude.exe: stk500_getsync() attempt 6 of 10: not in sync: resp=0x20
avrdude.exe: stk500_getsync() attempt 7 of 10: not in sync: resp=0x56
avrdude.exe: stk500_getsync() attempt 8 of 10: not in sync: resp=0x6f
avrdude.exe: stk500_getsync() attempt 9 of 10: not in sync: resp=0x6c
avrdude.exe: stk500_getsync() attempt 10 of 10: not in sync: resp=0x74

avrdude.exe done.  Thank you.

Error settung the fuses ;-(
Starting second try

Gewartet wird 0 Sekunden. Drücken Sie STRG+C, um den Vorgang zu beenden...

avrdude.exe: Version 6.3-20201216
             Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
             Copyright (c) 2007-2014 Joerg Wunsch

             System wide configuration file is "C:\Users\arne_\AppData\Local\Arduino15\packages\ATTinyCore\hardware\avr\1.5.2\avrdude.conf"

             Using Port                    : \\.\COM3
             Using Programmer              : stk500v1
             Overriding Baud Rate          : 19200
             Setting bit clk period        : 5.0
             AVR Part                      : ATtiny85
             Chip Erase delay              : 400000 us
             PAGEL                         : P00
             BS2                           : P00
             RESET disposition             : possible i/o
             RETRY pulse                   : SCK
             serial program mode           : yes
             parallel program mode         : yes
             Timeout                       : 200
             StabDelay                     : 100
             CmdexeDelay                   : 25
             SyncLoops                     : 32
             ByteDelay                     : 0
             PollIndex                     : 3
             PollValue                     : 0x53
             Memory Detail                 :

                                      Block Poll               Page                       Polled
               Memory Type Mode Delay Size  Indx Paged  Size   Size #Pages MinW  MaxW   ReadBack
               ----------- ---- ----- ----- ---- ------ ------ ---- ------ ----- ----- ---------
               eeprom        65    12     4    0 no        512    4      0  4000  4500 0xff 0xff
               flash         65    12    32    0 yes      8192   64    128 30000 30000 0xff 0xff
               signature      0     0     0    0 no          3    0      0     0     0 0x00 0x00
               lock           0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               lfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               hfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               efuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               calibration    0     0     0    0 no          2    0      0     0     0 0x00 0x00

             Programmer Type : STK500
             Description     : Atmel STK500 Version 1.x firmware
             Hardware Version: 2
             Firmware Version: 1.18
             Topcard         : Unknown
             Vtarget         : 0.0 V
             Varef           : 0.0 V
             Oscillator      : Off
             SCK period      : 0.1 us

avrdude.exe: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.06s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.04s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.05s

avrdude.exe: Device signature = 0x000000
avrdude.exe: Yikes!  Invalid device signature.
             Double check connections and try again, or use -F to override
             this check.


avrdude.exe done.  Thank you.

Error settung the fuses ;-(((
Starting third try

Gewartet wird 0 Sekunden. Drücken Sie STRG+C, um den Vorgang zu beenden...

avrdude.exe: Version 6.3-20201216
             Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
             Copyright (c) 2007-2014 Joerg Wunsch

             System wide configuration file is "C:\Users\arne_\AppData\Local\Arduino15\packages\ATTinyCore\hardware\avr\1.5.2\avrdude.conf"

             Using Port                    : \\.\COM3
             Using Programmer              : stk500v1
             Overriding Baud Rate          : 19200
             Setting bit clk period        : 5.0
             AVR Part                      : ATtiny85
             Chip Erase delay              : 400000 us
             PAGEL                         : P00
             BS2                           : P00
             RESET disposition             : possible i/o
             RETRY pulse                   : SCK
             serial program mode           : yes
             parallel program mode         : yes
             Timeout                       : 200
             StabDelay                     : 100
             CmdexeDelay                   : 25
             SyncLoops                     : 32
             ByteDelay                     : 0
             PollIndex                     : 3
             PollValue                     : 0x53
             Memory Detail                 :

                                      Block Poll               Page                       Polled
               Memory Type Mode Delay Size  Indx Paged  Size   Size #Pages MinW  MaxW   ReadBack
               ----------- ---- ----- ----- ---- ------ ------ ---- ------ ----- ----- ---------
               eeprom        65    12     4    0 no        512    4      0  4000  4500 0xff 0xff
               flash         65    12    32    0 yes      8192   64    128 30000 30000 0xff 0xff
               signature      0     0     0    0 no          3    0      0     0     0 0x00 0x00
               lock           0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               lfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               hfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               efuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               calibration    0     0     0    0 no          2    0      0     0     0 0x00 0x00

             Programmer Type : STK500
             Description     : Atmel STK500 Version 1.x firmware
             Hardware Version: 2
             Firmware Version: 1.18
             Topcard         : Unknown
             Vtarget         : 0.0 V
             Varef           : 0.0 V
             Oscillator      : Off
             SCK period      : 0.1 us

avrdude.exe: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.05s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.08s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.04s

avrdude.exe: Device signature = 0x000000
avrdude.exe: Yikes!  Invalid device signature.
             Double check connections and try again, or use -F to override
             this check.


avrdude.exe done.  Thank you.

  *********************************************
 * Da ist was schief gegangen ;-(            *              ERRORLEVEL 1
  *********************************************
Drücken Sie eine beliebige Taste . . .

[Frank_TT]

Hallo Arne,
der Attiny hat wohl keine Spannung und ist für den Programmer unsichtbar.
Bitte Platine noch einmal prüfen, am Besten mit Lupe.

[PeterVT11]

Hallo Arne,

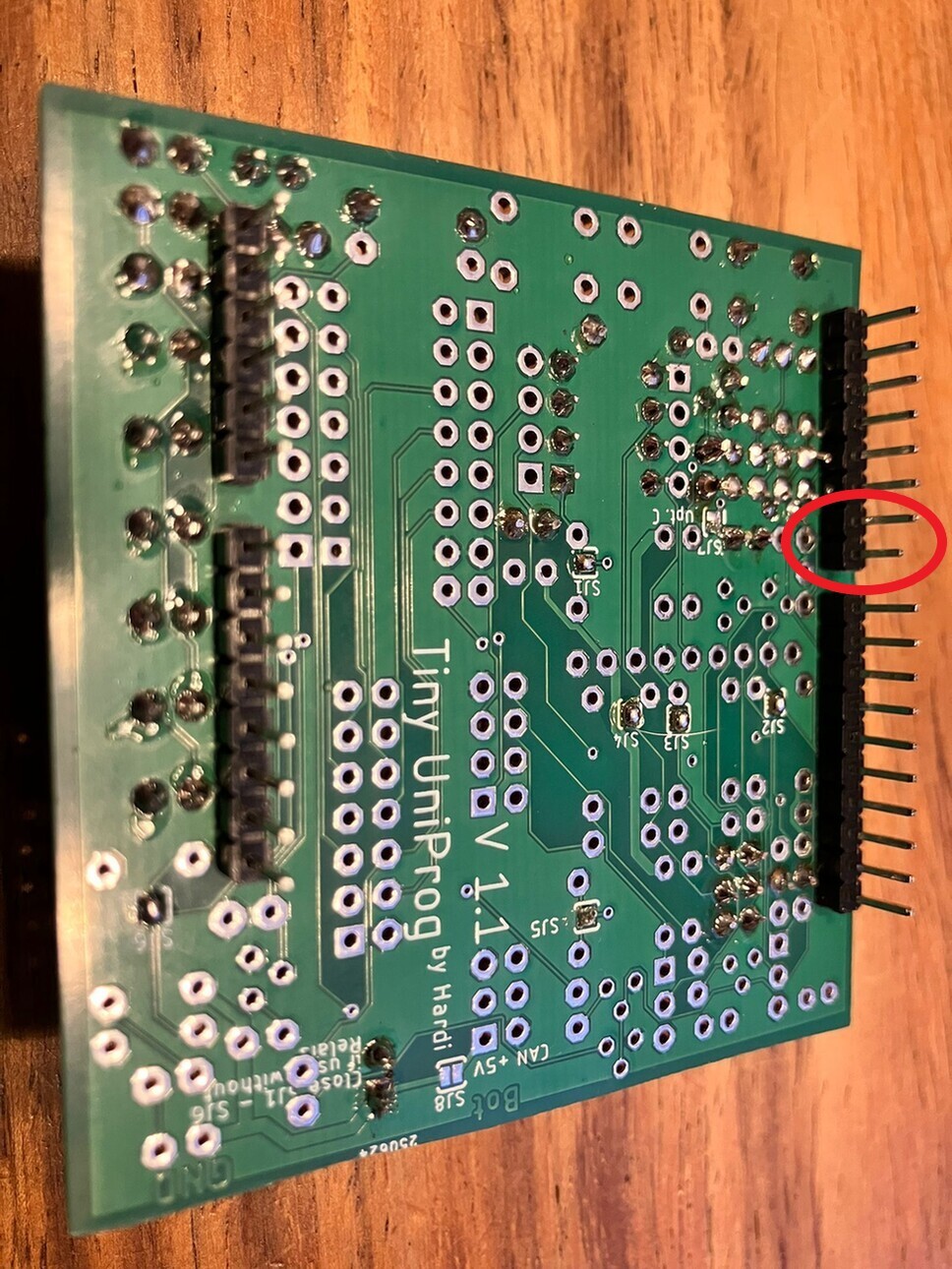

mir ist der Pin hier aufgefallen, ist der zu kurz oder nur etwas verbogen?

Es handelt sich dabei um den D7 des Prozessor-Boards.

[arnewolff]

Hallo Peter, hallo Frank,

den zu tief stehenden Pin habe ich korrigert, am Spielverlauf ändert sich dadurch leider gar nichts..

Auch habe ich die Platine mehrmals sehr sorgfältig untersucht (mit der Lesebrille meiner Frau.. besser als jede Lupe ). Ich hatte erst den Verdacht ich hätte die Dioden verkehrt herumeingebaut, aber beim nochmaligen Vergleich mit der Anleitung und den Bildern stimmen die, ebenso wie die Widerstandswerte. Auch sehe ich keine Lötbrücken oder unsaubere Lötstelen....

Gibt es einen log ähnlich dem beim Programmieren, aus dem man erkennen kann wann nach dem Anschließen das Board einen Fehler erkennt? Vielleicht kommt man damit dem Fehler auf die Schliche...

Danke für den Support!!

Gruß
Arne

[GerdR]

Hi @arnewolff ,

Stöpsel Mal alles zusammen und schau Mal im serial Monitor beim Arduino was da an Meldungen kommen.

GerdR

[arnewolff]

Hi, ich bin nicht sicher ob das zielführend ist..

wen ich das richtig mache kommt das hier beim reinen UNO:

ArduinoISP Tiny_UniProg by Hardi⸮⸮⸮⸮⸮⸮⸮⸮⸮C⸮⸮⸮⸮YI⸮cH(
⸮⸮Ľ⸮⸮C⸮⸮⸮⸮⸮g⸮⸮s ⸮)⸮o⸮⸮⸮C⸮⸮L{1⸮s ⸮⸮o⸮⸮⸮C⸮H⸮⸮Hk⸮⸮s ⸮⸮ _⸮!⸮⸮H⸮H⸮L⸮⸮k⸮w⸮⸮ި⸮gk⸮X⸮⸮!⸮⸮⸮S⸮N⸮⸮0⸮⸮⸮⸮9B⸮⸮⸮
1⸮!!9!⸮-⸮⸮!H-⸮⸮!H
⸮⸮⸮k⸮⸮⸮⸮!⸮⸮⸮3HN⸮⸮0⸮⸮⸮⸮9B⸮⸮⸮
1⸮!!9!H-⸮⸮⸮H-⸮⸮!H
⸮⸮⸮k⸮⸮⸮

und das hier bei aufgesetztem TinyProg.......

OK, STORNO!!

In dem Moment als ich die Platinen wieder angeschlossen habe geht das weiße Licht an und das grüne blinkt wie es sein soll.... Was zum...

Gruß
Arne

Edit: Beim Schreiben Programmieren des ATTiny kommt allerdings wieder der Fehler und das Board geht auf rot.

Edit2: und das hier kommt in der seriellen Konsole wenn ich beide Platinen dran habe :

⸮⸮⸮⸮⸮⸮⸮⸮⸮C⸮⸮⸮⸮YI⸮cHH
⸮⸮Ľ⸮⸮C⸮⸮⸮⸮⸮g⸮⸮s ⸮⸮o⸮⸮⸮C⸮Hp⸮⸮s ⸮⸮ ⸮s
L[y
*⸮⸮⸮⸮⸮!H⸮ި⸮gk⸮8⸮

[GerdR]

Falsche baudrate eingestellten.

Kann man im laufenden Betrieb unten rechts wechseln.

Im serial Monitor.

GerdR

[TMaa]

Hallo Arno,

Ist die Baudrate im seriellen Monitor auf 19200 eingestellt?

Grüße,
Theo.

[arnewolff]

und plötzlich kommt Lesbares heraus.. Danke euch beiden!

Der UNO alleine bringt Folgendes:

ArduinoISP Tiny_UniProg by Hardi V.1.2 Feb 10 2026 19:50:44
No debug hardware detected
Exp. C1 discharge voltage (<0.5V):18.5V (660)
Exp. C1 charge voltage (3.1V):18.3V (655)
Exp. C1 volt. T1 Act (<0.5V): 17.5V (626)
Selftest errors detected !

Reset Voltage: 18.5V
Signature is: FFFF (Unknown chip)
Act Fuses:LFuse: FF, HFuse: FF, EFuse: FF
Unsupported chip
Reset Voltage: 13.7V
Signature is: FFFF (Unknown chip)
Act Fuses:LFuse: FF, HFuse: FF, EFuse: FF
Unsupported chip


Aber wieder ein Fehler beim Schreiben.. Ich gebe für heute auf..

Gruß
Arne

Edit:Es hat vermutlich irgendwie funktioniert... blaue LED leuchtet, grüne blinkt.

Beim Resetknopf Drücken erscheint im seriellen monitor Folgendes:

Reset Voltage: 1.6V
Timeout generating reset voltage!
Hope that the actual voltage works also.
Signature is: 930B (ATTiny85)
Act Fuses:LFuse: F1, HFuse: 55, EFuse: FF
16 MHz, BOD 2.7V, Reset pin as IO , EEPROM preserve


Die Fuses stimmen, aber RESET VOLTAGE ist bei mir 1.6V, im Beispielfenster 11.9V !!

[Percival]

Hallo Arne

Die Spannungen für die HV-Programmierung passen nicht.
Bitte kontrolliere alle Lötstellen, bei den Dioden, dem Transistor T1 und den Kondensatoren. Es werden 18V angezeigt, es dürfen aber nie mehr als 12V werden und diese muss im Selbsttest auch wieder abgebaut werden. Darum geht auch die rote LED an.

Besonders die Lötstellen rund um D8 und die Zenerdiode D8 prüfen auf korrekte Polung. D8 hat einen Wert von 12V.

[TMaa]

Die Spannungen für die HV-Programmierung passen nicht.
Bitte kontrolliere alle Lötstellen, bei den Dioden und dem Kondensator. Es werden 18V angezeigt, es dürfen aber nie mehr als 12V werden und diese muss im Selbsttest auch wieder abgebaut werden. Darum geht auch die rote LED an.

Besonders die Lötstellen rund um D8 und die Zenerdiode D8 prüfen auf korrekte Polung. D8 hat einen Wert von 12V.

Hallo Arne,

Ich kann es nicht besser ausdrücken, siehe auch einen älteren Beitrag im Stummiforum.

https://www.stummiforum.de/t165060f7-M ... msg2682384

Grüße,
Theo.

[arnewolff]

Hi zusammen,

Danke, auch für den link, das Prinzip habe ich verstanden.. Ich werde mir nachher die Lötstellen um die Dioden nochmal ansehen, bei der Polung bin ich mir aber nach Ansicht meiner Platine, der Bilder im Wiki und auch des Schaltplanes ziemlich sicher...

Gruß
Arne

[GerdR]

Hi Arne,
schau dir Mal den Bereich C1 bis C4 und die Lötstellen drumherum an. Die Meldung im serial Monitor sagt aus das die Ladungspumpe die die 12 V für den Reset bereitstellt nicht arbeitet.

Außerdem schau Mal die lötstelle bei SJ7 an, die sieht etwas seltsam aus.

GerdR

Der "Fehler" mit der Ladungspumpe tauchte schon öfter auf.

[arnewolff]

Hallo Leute,

jetzt habe ich endlich Zeit gefunden, mich nochmal um die Platine zu kümmern.

Ich habe alle Lötstellen rund um die Pumpe nochmals "angebraten". Die Programmierung des ATTiny scheint funktioniert zu haben, zumindest bekomme ich eine entsprechende Meldung und es leuchten blau und grün (blinkt). Allerdings wird mir beim Reset immer noch 1.6V angezeigt statt 11.9V zusammen mit der timeout Meldung..

*** Check reset fuse ***

Reset Voltage: 1.6V
Timeout generating reset voltage!
Hope that the actual voltage works also.
Signature is: 930B (ATTiny85)
Act Fuses:LFuse: F1, HFuse: 55, EFuse: FF
16 MHz, BOD 2.7V, Reset pin as IO , EEPROM preserve

Ob die Programmierung wirklich geklappt hat kann ich aktuell nicht testen da ich grade nicht an die Hauptplatine komme. Ich nehme doch an dass ich die Endlagen der Servos im tatsächlich eingebauten Zustand am Verteiler/an der Hauptplatine definiere. Das geht für mich aus der Anleitung nicht hervor, klingt aber zumindest logisch..

[marcosmoba]

Ich nehme doch an dass ich die Endlagen der Servos im tatsächlich eingebauten Zustand am Verteiler/an der Hauptplatine definiere.

Hallo Arne,

schau Dir das Video mal an hier wird das sehr gut erklärt.

[GerdR]

@arnewolff

Hi Arne,

es gibt zwei Möglichkeiten die Endlagen einzustellen,
entweder mit der Servo1 Option direkt vor Ort, da legst du dann die Endlagen des Servos fest - dieser Wert wird dann im Attiny gespeichert

oder aber die lässt die Werte für die Endlage auf Maximal und Minimal gesetzt und speicherst diese Werte dann ab und fährst die Endlage des Servos mit den Werten im Programmgenerator Macro an. (Zwischen 10 und 210, bzw 210und 10).

Den Reset, bzw. Die 12 Volt brauchst du nur wenn du einen Attiny umprogrammieren willst (Pin 6 als Reset oder als I/O)

Probier Mal ob dein Attiny die Programmierung angenommen hat, d.h. bewegt sich der Servo?

GerdR

[arnewolff]

Hallo Zusammen,

wenn ich eine Servoplatine anschließe, kann ich die Servos über den Farbtester zwar ansprechen (ServoAdresse 1 , Servoanschluss 0,1,2), die Servos reagieren aber nicht mit Bewegung sondern "Zucken" nur die ganze Zeit. Endlagen und Mittelstellung lassen sich damit nicht einstellen. Angeschlossen ist die Servoplatine per 6-poligem Kabel als einziger Verbraucher an der Hauptplatine, allerdings leuchtet meine zweite Heartbeat da schon nicht. Der Term-Jumper ist geschlossen.

Das Geschriebene gilt für alle meine 3 Servoplatinen, alle drei solo und mit geschlossenem Term und mit eigenen ATTiny.

Gruß
Arne

[marcosmoba]

Hallo Arne,

welche Version vom Prog. Generator verwendest du bzw. vom Farbtest Programm ?
Es gab bei einer älteren Version mal Probleme diese sollten aber in der neueren behoben sein.

Siehe hier:

viewtopic.php?t=417&start=25#p3187

[arnewolff]

Hi Marco,

in der Headline des Farbtests steht V5.3.5 vom 04.02.2026..ich halte das für recht aktuell.

Gruß
Arne

[GerdR]

Hi Marco,

Bewegen sich den deine Servos wenn du ein Makro aus dem Programmgenerator ausführst.

Servo - 2 Positionen.

Ich vermute dein Attiny ist nicht sauber programmiert.

GerdR

[marcosmoba]

Hi Marco,

@GerdR

Du meinst bestimmt Arne

[GerdR]

Sorry, kann ja Mal passieren

[arnewolff]

Alles gut..

Ich habe im ProgGen EINEN Servo angelegt (an der Servoplatine sind deren drei angeschlossen) , sonst nichts, beide HEartbeats funtionieren. Wenn ich nun den Servo ansprechen will zuckt der wieder vor sich hin, lässt sich nicht schalten und beim Versuch ihne anzusprechen sagt mir die Konsole:

"Fehler bei Senden an die Schnittstelle COM3 , Eventuell ist der serielle Monitor noch offen.."

Nach dieser Fehlermeldung arbeiten auch die Heartbeats nicht mehr (Dauerlicht) und ich muss den PG schließen.

Gruß
Arne
