Error-LED leuchtet auf der TINA

[arnewolff]

Hallo Zusammen,

für die Programmierung der Servo-Platinen bzw. der Attinys habe ich mir die Tina (TinyUNiProg) in der Grundbestückung zusammengebaut. Jumper S1 - S7 geschlossen.

Den UNO habe ich eingerichtet mit Arduino IDE 1.8.19, ATTinycore 1.3.3.

Über den PatternConfigurator Prog ISP ausgeführt, LED PLuspol links (die LED funktionieren auch --> Lauflicht beim Anschließen).

Nach Aufstecken der 400 Platine blinkt zwar die grüne Heartbeat, es leuchtet aber auch die rote Error-LED. Nun habe ich eben beim Fehlerformular gesehen dass Office2019 nicht mehr unterstützt wird, das ist nur dummerweise meine Version und ich komme so schnell auch nicht an eine aktuellere. Eventuell liegt ja hier schon der Fehler. Wie kann ich sonst herausfinden, weshalb meine Platine einen Error erkennt? Angeschlossen habe ich den UNO per USB an den Laptop, weiter keine Verbindungen. Habe ich etwas vergessen?

Vielen Herzlichen Dank und beste Grüße

Arne

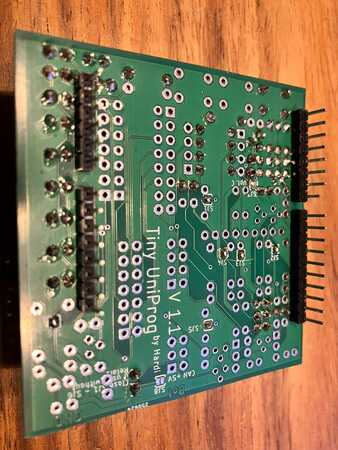

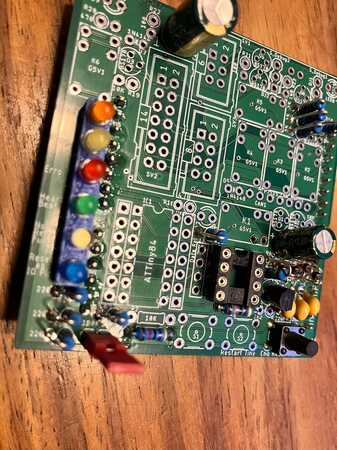

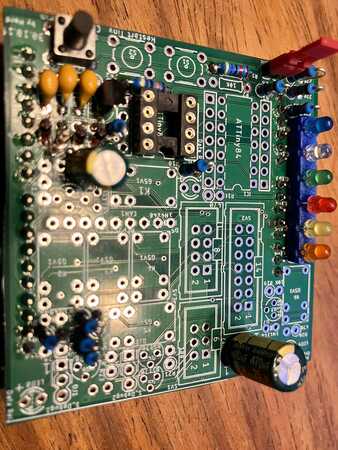

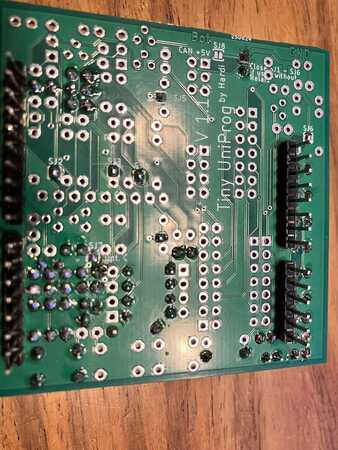

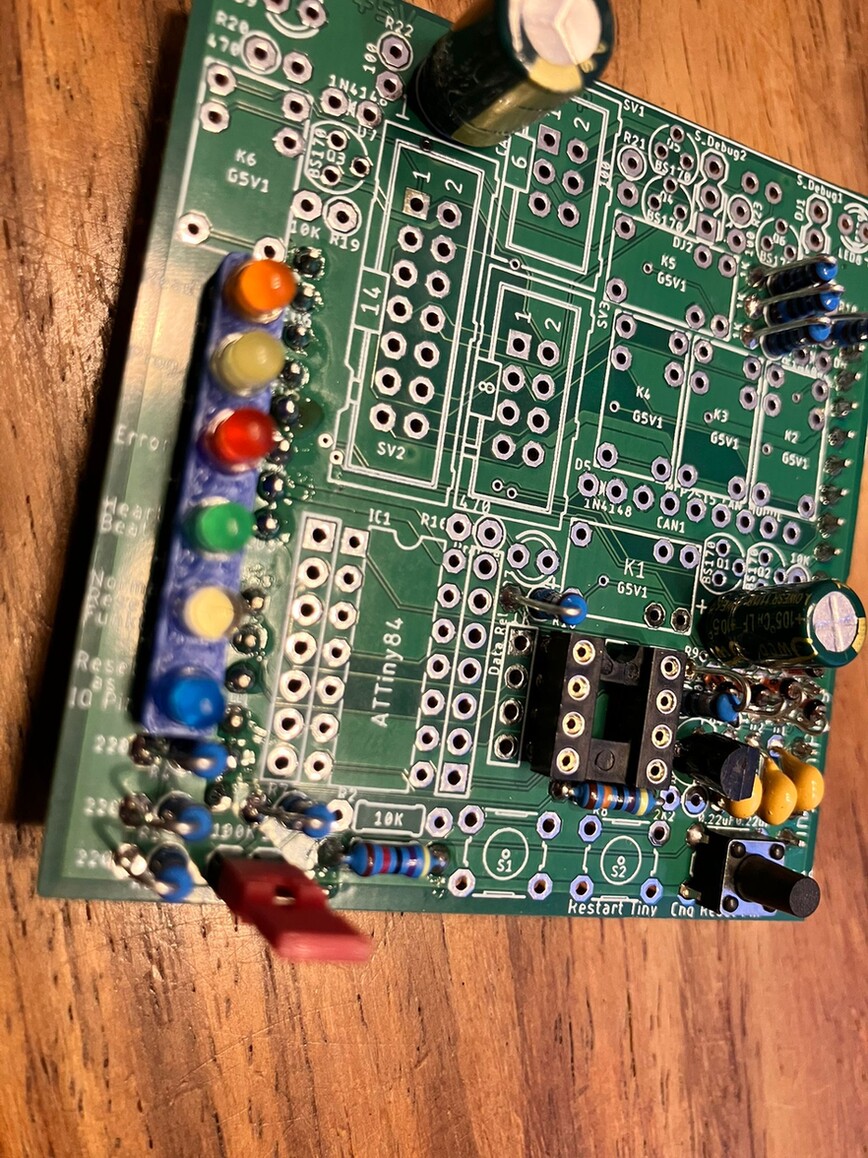

Hier noch Bilder der Platine

Was lässt sich nicht machen?
ATTiny programmieren - Fehler auf der 400 PLatine

Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?
Prog ISP nochmals durchgeführt
Lötstellen kontrolliert

Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
nein

Zusatzinformationen:

Software
Betriebsystem:	Windows 11
Version der MobaLedLib:	Ver 3.4.0 - 25.04.2025
eingesetztes Version von Excel:	MS Excel 2019
Hardware
Version der Hauptplatine:	Version 1.8.2 - 22.12.2022
Controller auf der Hauptplatine:	Arduino Nano
Ansteuerung der MobaLedLib-Effekte:	DCC
Verwendete LEDs/ICs:	KEINE????

Bilder und Dateianhänge

---

Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.

[Frank_TT]

Hallo Arne,
also Office 2019 wird wohl unterstützt.

Hast du mal einen Attiny aufgesteckt und die Programmierung ausgeführt?

[arnewolff]

Hallo Frank,

zu Office: Dann habe ich das wohl in einem anderen Zusammenhang gelesen und verwechselt, sorry!

Wenn ich einen Tiny aufstecke und die Programmierung (Servo) ausführe kommt folgende Meldung im cmd-Fenster:

Edit: Ups, hatte erst nur den letzten sichtbaren Teil aus dem Fenster kopiert

Code: Alles auswählen

Programmierung der Fuses fuer den ATTiny
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Mit diesem Programm werden die Fuses des ATTiny85 gesetzt.
Die Fuses bestimmen die Taktfrequenz ('16 MHz (PLL)') und die
Unterspannungserkennung (B.O.D. Level 'B.O.D. Enabled (2.7V)')
Der ATTiny85 muss dazu in die Tiny_UniProg Platine gesteckt sein.
Dieser Vorgang muss nur ein mal gemacht werden. Danach wird nur noch die geaenderte
Konfiguration vom Pattern_Configuartor aus zum ATTiny geschickt.


avrdude.exe: Version 6.3-20201216
             Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
             Copyright (c) 2007-2014 Joerg Wunsch

             System wide configuration file is "C:\Users\arne_\AppData\Local\Arduino15\packages\ATTinyCore\hardware\avr\1.5.2\avrdude.conf"

             Using Port                    : \\.\COM3
             Using Programmer              : stk500v1
             Overriding Baud Rate          : 19200
             Setting bit clk period        : 5.0
avrdude.exe: stk500_getsync() attempt 1 of 10: not in sync: resp=0x52
avrdude.exe: stk500_getsync() attempt 2 of 10: not in sync: resp=0x65
avrdude.exe: stk500_getsync() attempt 3 of 10: not in sync: resp=0x73
avrdude.exe: stk500_getsync() attempt 4 of 10: not in sync: resp=0x65
avrdude.exe: stk500_getsync() attempt 5 of 10: not in sync: resp=0x74
avrdude.exe: stk500_getsync() attempt 6 of 10: not in sync: resp=0x20
avrdude.exe: stk500_getsync() attempt 7 of 10: not in sync: resp=0x56
avrdude.exe: stk500_getsync() attempt 8 of 10: not in sync: resp=0x6f
avrdude.exe: stk500_getsync() attempt 9 of 10: not in sync: resp=0x6c
avrdude.exe: stk500_getsync() attempt 10 of 10: not in sync: resp=0x74

avrdude.exe done.  Thank you.

Error settung the fuses ;-(
Starting second try

Gewartet wird 0 Sekunden. Drücken Sie STRG+C, um den Vorgang zu beenden...

avrdude.exe: Version 6.3-20201216
             Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
             Copyright (c) 2007-2014 Joerg Wunsch

             System wide configuration file is "C:\Users\arne_\AppData\Local\Arduino15\packages\ATTinyCore\hardware\avr\1.5.2\avrdude.conf"

             Using Port                    : \\.\COM3
             Using Programmer              : stk500v1
             Overriding Baud Rate          : 19200
             Setting bit clk period        : 5.0
             AVR Part                      : ATtiny85
             Chip Erase delay              : 400000 us
             PAGEL                         : P00
             BS2                           : P00
             RESET disposition             : possible i/o
             RETRY pulse                   : SCK
             serial program mode           : yes
             parallel program mode         : yes
             Timeout                       : 200
             StabDelay                     : 100
             CmdexeDelay                   : 25
             SyncLoops                     : 32
             ByteDelay                     : 0
             PollIndex                     : 3
             PollValue                     : 0x53
             Memory Detail                 :

                                      Block Poll               Page                       Polled
               Memory Type Mode Delay Size  Indx Paged  Size   Size #Pages MinW  MaxW   ReadBack
               ----------- ---- ----- ----- ---- ------ ------ ---- ------ ----- ----- ---------
               eeprom        65    12     4    0 no        512    4      0  4000  4500 0xff 0xff
               flash         65    12    32    0 yes      8192   64    128 30000 30000 0xff 0xff
               signature      0     0     0    0 no          3    0      0     0     0 0x00 0x00
               lock           0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               lfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               hfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               efuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               calibration    0     0     0    0 no          2    0      0     0     0 0x00 0x00

             Programmer Type : STK500
             Description     : Atmel STK500 Version 1.x firmware
             Hardware Version: 2
             Firmware Version: 1.18
             Topcard         : Unknown
             Vtarget         : 0.0 V
             Varef           : 0.0 V
             Oscillator      : Off
             SCK period      : 0.1 us

avrdude.exe: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.06s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.04s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.05s

avrdude.exe: Device signature = 0x000000
avrdude.exe: Yikes!  Invalid device signature.
             Double check connections and try again, or use -F to override
             this check.


avrdude.exe done.  Thank you.

Error settung the fuses ;-(((
Starting third try

Gewartet wird 0 Sekunden. Drücken Sie STRG+C, um den Vorgang zu beenden...

avrdude.exe: Version 6.3-20201216
             Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/
             Copyright (c) 2007-2014 Joerg Wunsch

             System wide configuration file is "C:\Users\arne_\AppData\Local\Arduino15\packages\ATTinyCore\hardware\avr\1.5.2\avrdude.conf"

             Using Port                    : \\.\COM3
             Using Programmer              : stk500v1
             Overriding Baud Rate          : 19200
             Setting bit clk period        : 5.0
             AVR Part                      : ATtiny85
             Chip Erase delay              : 400000 us
             PAGEL                         : P00
             BS2                           : P00
             RESET disposition             : possible i/o
             RETRY pulse                   : SCK
             serial program mode           : yes
             parallel program mode         : yes
             Timeout                       : 200
             StabDelay                     : 100
             CmdexeDelay                   : 25
             SyncLoops                     : 32
             ByteDelay                     : 0
             PollIndex                     : 3
             PollValue                     : 0x53
             Memory Detail                 :

                                      Block Poll               Page                       Polled
               Memory Type Mode Delay Size  Indx Paged  Size   Size #Pages MinW  MaxW   ReadBack
               ----------- ---- ----- ----- ---- ------ ------ ---- ------ ----- ----- ---------
               eeprom        65    12     4    0 no        512    4      0  4000  4500 0xff 0xff
               flash         65    12    32    0 yes      8192   64    128 30000 30000 0xff 0xff
               signature      0     0     0    0 no          3    0      0     0     0 0x00 0x00
               lock           0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               lfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               hfuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               efuse          0     0     0    0 no          1    0      0  9000  9000 0x00 0x00
               calibration    0     0     0    0 no          2    0      0     0     0 0x00 0x00

             Programmer Type : STK500
             Description     : Atmel STK500 Version 1.x firmware
             Hardware Version: 2
             Firmware Version: 1.18
             Topcard         : Unknown
             Vtarget         : 0.0 V
             Varef           : 0.0 V
             Oscillator      : Off
             SCK period      : 0.1 us

avrdude.exe: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.05s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.08s

avrdude.exe: Device signature = 0x000000 (retrying)

Reading | ################################################## | 100% 0.04s

avrdude.exe: Device signature = 0x000000
avrdude.exe: Yikes!  Invalid device signature.
             Double check connections and try again, or use -F to override
             this check.


avrdude.exe done.  Thank you.

  *********************************************
 * Da ist was schief gegangen ;-(            *              ERRORLEVEL 1
  *********************************************
Drücken Sie eine beliebige Taste . . .

[Frank_TT]

Hallo Arne,
der Attiny hat wohl keine Spannung und ist für den Programmer unsichtbar.
Bitte Platine noch einmal prüfen, am Besten mit Lupe.
