LichtMaschine Pro in Betrieb nehmen

[rstaiger]

Hallo Anton,

habs gerade noch gelesen, danke!

Ich hänge die vorbereitete Datei für die Testumgebung auf der Lichtmaschine PRO (102DE) an. Bitte noch nichts damit machen, Anton, außer Du willst es lieber alleine probieren!

Am Montag, wenn Du willst, machen wir mit der PRO weiter.

Vielleicht kann einer der MLL-Freunde mit einer Selectrix-Umgebung auf der 102 drüberschauen:
Es soll in einer 64er Matrix eine LED leuchten, ohne Selectrix-Schalter, sonst nichts. Der MLL-Ring ist nicht installiert. Würde das so auf einer Selectrix-vorbereiteten Lichtmaschine laufen? Ich habe eine DCC-Maschine und weiß nicht, ob es Selectrix-spezifische Unterschiede gibt.

LG Ralph

TestumgebungPRO_08_02_2026.MLL_pgf

(853 Bytes) 4-mal heruntergeladen

[anton6752]

Hallo alles klar,

Ich hätte jetzt dann gerne gewußt wenn ich meine Lichtmaschine anstecke welche Leds müssen da leuchten ?
und was für Jumper müssen gesetzt werden.

Gruß
Anton

[rstaiger]

Hallo Anton,

vorab ein kleiner Wermutstropfen: Ich habe die Datei, die ich im letzten Beitrag angehängt habe, auf meiner Lichtmaschine nicht getestet. Grund: Ich verwende DCC und nicht Selectrix. Eigentlich muss das kein Problem sein. Ich habe trotzdem die Kollegen gebeten, da noch einmal drüber zu schauen. Es hat aber bisher niemand geantwortet, also kann sich auch bei mir ein Fehler eingeschlichen haben.

Noch eine Rück-Frage zum „Anstecken“ der Lichtmaschine bevor es losgeht. Was meinst Du, die Stromversorgung, das USB-Programmierkabel, oder was?

Ich bin bei der Datei davon ausgegangen, dass Du keinen MLL-Ring installiert hast. Wenn der Ring doch drin ist, fehlt noch eine Zeile. Hast Du „mit“ oder „ohne“ MLL-Ring gebaut?

Die Datei, die ich Dir geschickt habe, ist so geschrieben, dass Du die Matrix an Kanal 0 anstecken musst. Wo der ist, kannst Du in der Anleitung sehen. Doppelklicke auf ein Bild der Platine zum Vergrößern. Dann siehst Du neben dem richtigen Wannenstecker (links unten) „CH0“.

Bei den DIL-Schaltern musst Du Selectrix auswählen. Die Anleitung der DIL-Schalter ist in einer extra Tabelle.

Genau so ist es mit den Jumpern, nach denen Du gefragt hast. Da gibt es ebenfalls eine Tabelle. Welche da gesteckt werden, oder weshalb etwas nicht/falsch funktioniert, kann man dann sagen, wenn man weiß, was Du auf Deiner Platine verbaut hast bzw. wie Du sie verwenden willst. Dazu braucht man eigentlich zu jeder Frage ein knackscharfes Bild Deiner Platine, genau von oben und groß. Mit der Qualität der Fotos, die Du bisher gemacht hast, ist es schwierig. Wenn Du konkrete Fragen zu den einzelnen Jumpern hast, bekommst Du natürlich Hilfe.

Zuletzt muss jetzt die Datei zum ESP, genau wie bei der alten Hauptplatine. In der Anleitung ist beschrieben wie das geht. Du musst dazu erst in den Optionen (oben über der Tabelle) den ESP auswählen. Wenn beim „zum Arduino schicken“ ein Bild mit zwei Arduinos auftaucht, dann abbrechen. Es muss ein einzelner ESP gezeigt werden.

Wenn alles gut geht, sollten egal was sonst noch leuchtet, wie auch an der alten Platine die Eingangs- und Ausgangs-Heartbeats dieses Kanals und die erste LED auf der Matrix leuchten. Die Heartbeats sind auf dem linken einzelnen Breakout-Modul die beiden unteren LEDs.

Bevor Du alles ausprobierst und Fragen stellst, mach diese Schritte. Sonst dauert es für Dich und für alle, die Dir helfen wollen, unendlich lange.

LG Ralph

[anton6752]

Bild Pro.jpg (19.76 KiB) 54 mal betrachtet

Hallo Ralph,
MLL Ring nicht instaliert
Jumper im Bild sind so gesteckt wie auf dem Foto in der Beschreibung auf seite 15
Ich will mit der Lichtmaschine nur Häuser und Strassenlampen beleuchten.
Wofür sin die Taster ?
DIL Schalter wo ist der ?
wenn ich das kabel vom ESP an den PC anschliese leuchtet eine grüne LED ist doch das Programierkabel ?
was verbaut ist ? Platine ist doch schon bestückt gewesen.

Gruß
Anton

[anton6752]

Hallo Ralph,

ist der ESP32 Wroom richtig ?
Wenn ich es senden Will kommt die Meldung Ungültige Arduino PIN Nummer
Fehler: Der Pin 27 ist nicht gültig im Set LED

[rstaiger]

Hallo Anton,

Schritt um Schritt. Teilweise müssen auch Andere helfen.

Beitrag #54:

- Kein Ring - dann muss dafür auch nichts ergänzt werden in der Datei, das ist gut.
- In der Wanne für Kanal 0, ist da ein schwarzer Jumper? Das ist schlecht zu erkennen. Da muss auf jeden Fall stattdessen der Stecker der Matrix rein, kein Jumper, oder später zum Verteiler. Erklär bitte mal, wo „Seite 15“ ist, jetzt steh mal ich auf dem Schlauch.
- Mit den Jumpern meinte ich die aus der Tabelle in der Anleitung („Kanal-Jumper Oberseite“). Die sind in der ersten Spalte „Bezeichnung“ beschrieben. Mit der Bezeichnung findest Du die Beschriftung auf deiner Platine. Auf Deinem Foto kann ich die nicht sehen, zu klein und teilweise nicht im Bild. Hast Du die gemeint, oder die in den Wannen?
- Häuser und Straßenlampen: Womit willst Du steuern, zum Beispiel, planst Du Pushbuttons, oder willst Du immer den PC einschalten und über eine Zentrale? Das musst Du jetzt nicht beantworten, bloß überlegen. Das bestimmt zum Beispiel einen der Jumper aus der Tabelle.
- Taster: Unterschiedlich. Du kannst damit unter anderem Deine Straßenbeleuchtung schalten, anstelle über eine Zentrale oder über separate Pushbuttons „am Anlagenrand“. Wenn drei reichen, ist das gut, oder für den Einstieg.
- DIL-Schalter: Unter dem ESP. ESP abziehen.
- Kabel: Ja, das USB-Kabel ist zum Programmieren und zur Stromversorgung, wenn Du kein Netzteil anschließt.
- Schon bestückt: Schön für Dich, bei mir war das noch nicht so. Ob/wenn meine Frage relevant ist sehen wir dann bei den Jumpern.

Beitrag #55:

- Wroom ist gut!
- Die blöde Fehlermeldung: Da habe ich eine Wissens-Schwachstelle. Ich hab nur bei mir selbst bei meiner funktionierenden Datei abgeschrieben. Solange uns keiner hier hilft, kannst Du ja mal was versuchen: Klicke in die angemoserte Zelle (in der ersten Zeile der Datei) und lösche die 27. Vielleicht hilfts. Besser als diese Heimwerker-Lösung wäre natürlich Hilfe von den Experten. Vielleicht liest das hier einer.

LG Ralph

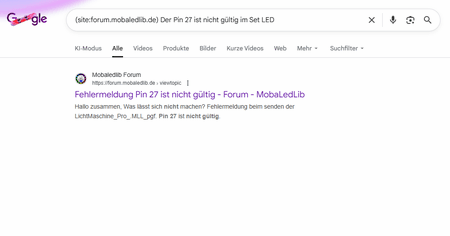

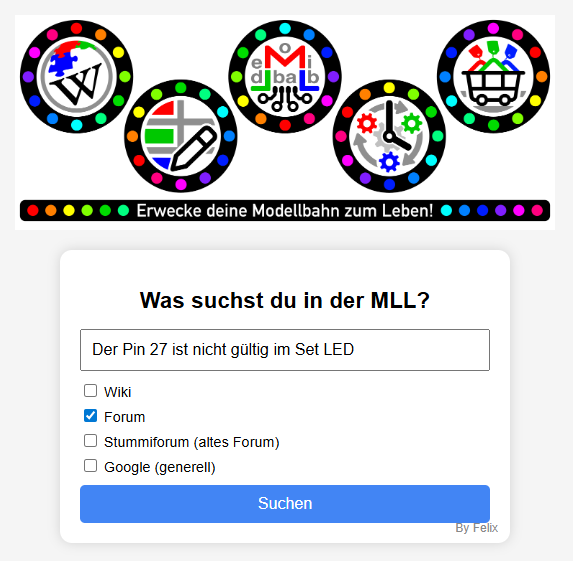

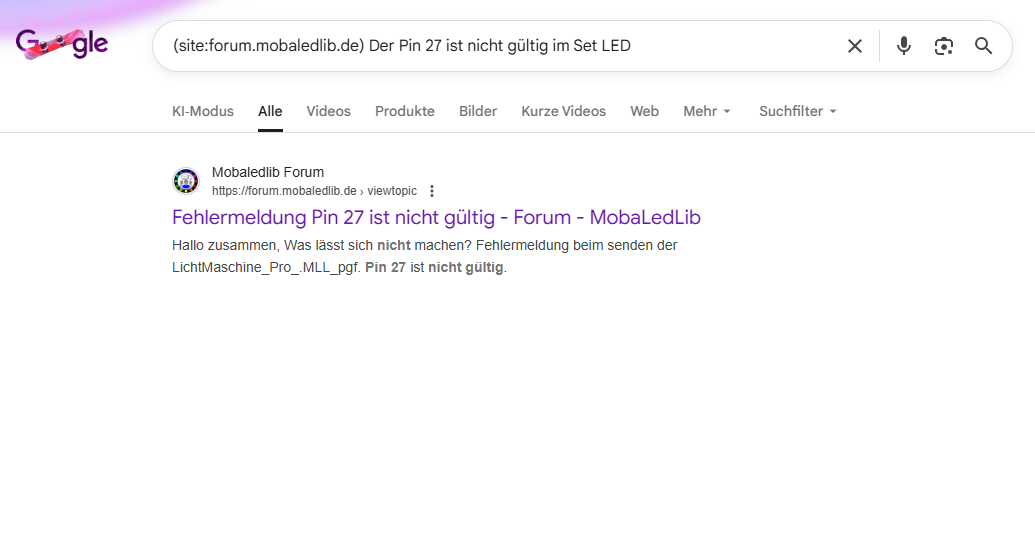

[raily74]

[rstaiger]

… peinlich!

Danke!

[rstaiger]

Hallo Anton,

bitte ändere erst mal nichts an der Datei. Die war wohl schon richtig (die Info hab ich dank Michaels Hilfe).

Die Fehlermeldung kommt, wenn Du die Datei zum Arduino schickst, ohne vorher in den Optionen den ESP auszuwählen. Das hatte ich extra geschrieben.

Du musst bitte alle Schritte, die ich Dir genannt habe, erst mal umsetzen. Es macht relativ viel Arbeit, wenn ich zuerst lange suche, und erst hinterher merke, dass Teile nicht so sind, wie ich es Dir geschrieben hatte. Wenn das Schwierigkeiten macht, oder ich mich unklar ausgedrückt habe, schreibe ruhig. Das klären wir gemeinsam.

LG Ralph
