Belebtes Haus und Straßenbeleuchtung an zwei getrennten Lichkanälen

[Dietmar100]

Moin Moin. Nicht das wir hier aneinander vorbei Reden.
5 Häuser sind an einer Leitung mit einem Wannenstecker. Funktioniert am Verteiler. Ein Haus ist an einem Kabel mit Wannenstecker an der Lichtmaschine. Funktioniert. Ein weiteres Haus ist an einer Leitung mit einem Wannenstecker auch an der Lichtmaschine. Diese funktioniert ebenfalls. Daher sollte ich einen Fehlfunktion einzelner ausschließen können. Nur wenn ich alle an den Verteiler anschliesse geht nur der erste.
LG Dietmar

[PeterVT11]

Hallo Dietmar,

ich lese schon ein paar Tage mit. Aber ich blicke da nicht mehr durch. Die 5 Häuser an einem Wannenstecker, funktioniert am Verteiler? Wo ist der Verteiler angeschlossen?
Wo werden die anderen Häuser angeschlossen (die Lichtmaschine hat viele Anschlüsse!). Funktionieren denn die Heartbeats richtig?

Stell doch bitte mal eine (händische) Skizze ein, wie das verbunden ist (mit allen Komponenten und der Anzahl der LED's pro Haus).
Und bitte deine Programmierung (am besten exportieren über den Optionen-Ring - Dateien - Speichern in Datei. Die Datei kannst Du hier einstellen.

[Eckhart]

Hallo Dietmar

5 Häuser sind an einer Leitung mit einem Wannenstecker. Funktioniert am Verteiler. Ein Haus ist an einem Kabel mit Wannenstecker an der Lichtmaschine. Funktioniert.

Entscheidend für die Aussage "Funktioniert" ist, dass jeweils die zweite/rückführende Heartbeat LED auch funktioniert! Dass die Häuser selber funktionieren (*) ist nicht wichtig dafür, dass man Häuser gemeinsam an einen Verteiler hängen kann!

Funktionieren die zweiten Heartbeats jeweils auf der Hauptplatine, bzw. dem Verteiler?

Gruß, Eckhart

(*) Im Sinne von "LEDs leuchten", denn ich könnte in den Häusern Multiuses, oder Schkotafel WS2811 ohne LEDs haben und dennoch "funktioniert" die Konfiguration im Sinne der MobaLedLib und insbesondere der folgenden Objekte, wenn die Kette geschlossen ist.

[raily74]

[raily74]

Hallo Dietmar,

ich setze jetzt einfach mal voraus, dass du alle drei Häuser wieder auf Ch0 umgestellt hast, als du sie an der Lichtmaschine abgestöpselt hast und sie dann an den Verteiler angeschlossen hast, denn so war es ja auch vorher und das hattest du bestätigt.

Mach doch mal Folgendes:
Im Programm Generator kann man Zeilen verschieben. Wähle die Zeile mit dem ersten Haus und verschiebe es unter das zweite Haus. Damit hast du die Reihenfolge geändert. Dann tauschst du die Wannenstecker auch am Verteiler. Erst das zweite Häuschen, dann das erste.

Sollte an Haus 1 ein Fehler mit dem Datenausgang vorliegen, würden danach zumindest die ersten beiden Häuschen funktionieren.

Der Test dauert keine fünf Minuten und würde uns hier alle weiter bringen.

[Dietmar100]

Hallo an euch. Ich habe nun alle 3 Anschlüsse am Verteiler. Etwas die Wannenstecker gewechselt und nun geht es. Ich habe aber trotzedem mal die Datei angehängt.
Lg Dietmar

[Dietmar100]

[raily74]

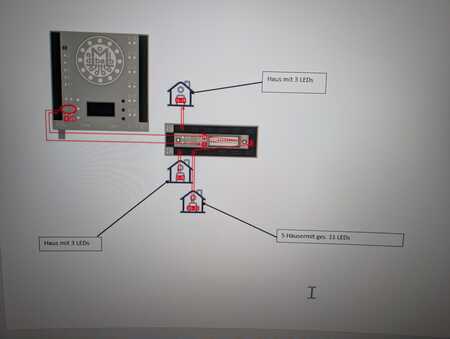

Hallo Dietmar,

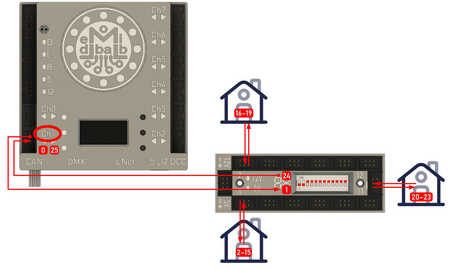

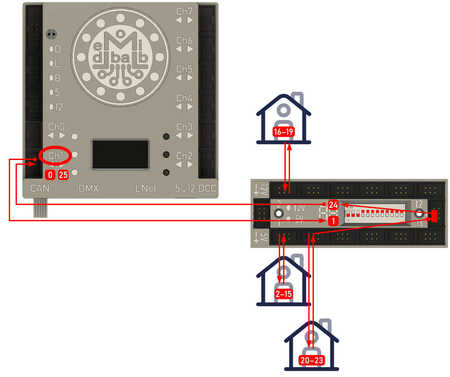

wenn es nur so läuft, wie du es jetzt in meiner Skizze ergänzt hast, dann hast du ein technisches Problem mit dem Haus am dritten Ausgang, dem mit 11 LEDs bzw. dem Strang. Wie mehrfach erwähnt, scheint dort das Signal für Data Out nicht auf den Wannenstecker zurückfließen. Bitte prüfe, ob du zwischen dem Datenausgang der letzten WS281x und Pin 4 im Wannenstecker Durchgang hast.

https://wiki.mobaledlib.de/anleitungen/ ... nenstecker


Eine Bitte noch:
Kannst du beim nächsten mal bitte einen Screenshot von deinem Bildschirm machen, statt den Bildschirm mit dem Handy zu fotografieren?
Unter Windows geht das mit Windows + Shift + S
Das Bild ist dann in der Zwischenablage und lässt sich per STRG + V in Word zum Beschriften einsetzen oder auch per Klick auf das eingeblendete Bild speichern. In Word kannst du ja dann erneut einen Screenshot machen und diesen als JPEG sichern.
Es wäre für alle Helfer einfacher, da man es dann besser lesen kann.
Danke!

[Dietmar100]

Guten Morgen. Da die LEDs in den Räumen verklebt sind kann ich diese nicht Testen. Ich kann nur Messen ob in der Kette am Data Out und Data in Durchgang ist.
Dieses ist nicht so. Lg Dietmar

[GerdR]

@Dietmar100

Dietmar,

Ich kann nur Messen ob in der Kette am Data Out und Data in Durchgang ist.
Dieses ist nicht so.

Vergiss das Multimeter um damit an den Ws281x etwas zu messen.

Das einzige was du messen kannst sind die 5V Eingangsspannung. Das Data out Signal ist genau wie das Data in Signal ein 24 Bit länger Impulszug. Da kann man mit einem Multimeter nicht viel feststellen.

Was du messen kannst ist die Verbindung von Data out (der letzen LED in der Kette) zum Data in der nächsten LED Kette. Das heißt du kannst die Kabelverbindung von einer zur anderen Led testen (Out nach in), aber nicht den Durchgang durch ein oder mehrere Ws281x Module.

Da bleibt dir nur die Möglichkeit die der Farbtest bietet. Jedes Modul einzeln nacheinander aktivieren, alle auf einmal oder sich ein bestimmtes aussuchen.

GerdR

[raily74]

die Verbindung von Data out (der letzen LED in der Kette) zum Data in der nächsten LED Kette

Danke Gerd, genau darum ging es mir.

Denn wenn das an Haus Nummer 3 nicht funktioniert, wirst du hinter diesem Haus nie wieder ein anderes Haus oder eine Baustelle ansteuern können. Das muss repariert werden.

[Percival]

Hallo Dietmar

In deinem Export sind die beiden Heartbeats (1 am Ausgang von der Lichtmaschine, 1. am Eingang vom Verteiler 201) nicht aktiv, d.h. da fehlen auf alle Fälle zwei RGB-LEDs in der Kette vor den Häusern.
