Belebtes Haus und Straßenbeleuchtung an zwei getrennten Lichkanälen

[Dietmar100]

Hallo an euch,
ich habe jetzt 6 LEDs in kleine Kästchen verbaut. Ich habe die Excel Datei aus Examples genommen. An der Lichmaschine am CH0 geht es. Auch die Strassenbeleuchtung geht am CH2 geht. Ich würde beides aber über den Verteiler 201 Pro verbinden. Da tut sich aber nix. Kann mir einer sagen wie der Verteiler angesprochen wird?.
Lg Dietmar

[Percival]

Hallo Dietmar

jeder Ausgangskanal an der Lichtmaschine benötigt einen eignen Verteiler.
Das heißt die Leds am Kanal #0 müssen an den Verteiler der am Kanal #0 angeschlossen ist

Die LEDs am Kanal #2 müssen an den Verteiler der am Kanal #2 angeschlossen ist.

https://wiki.mobaledlib.de/anleitungen/ ... p_rgb_leds

[Frank_TT]

Hallo Dietmar,

was meinst Du mit "angesprochen"?
Der Verteiler wird mit seinem Eingang an den Ausgang der LichtMaschine angesteckt.
Was man dann beachten muss ist hier erklärt:

https://wiki.mobaledlib.de/anleitungen/ ... tine_201de

[Dietmar100]

Hallo. Der Verteiler funktioniert nun. War natürlich ein kleiner Fehler den ich übersehen hatte. Also geht nun von der Lichtmaschine vom CH 0 das Kabel zum Verteiler Eingang. Dann vom Wannenstecker 1 das Kabel zu den LEDS der Hausbeleuchtung. Soweit funktioniert alles. Nun wollte ich an dem Wannenstecker 2 auf dem Verteiler den WS2812B-64 zun testen anschliessen. Zb. das Baustellenlicht. Was muss ich denn da einstellen.
Mfg Dietmar

[Klaus Moser]

Hallo Dietmar,

dazu muß im Programm-Generator der Kanal 0 gewählt werden.

Beispiel:

Klaus

[Dietmar100]

Hallo Klaus. So sieht das aus. Aber das Baustellen Licht am Verteiler geht nicht

Das Baustellen Licht wird beim Einschalten über die LEDs der Hausbeleuchtung wieder gegeben.
LG Dietmar

[Dietmar100]

Interessant ist das das belebte Haus an beiden Wannenstecker des Verteilers gemeinsam läuft. Das Baustellen Licht nur bei der Hausbeleuchtung.
LG Dietmar

[Dietmar100]

Vielleicht denke ich ja auch falsch. Ist es so das der Verteiler nur das Signal vom Wannenstecker der Lichtmaschine weiter gibt. Und das an jedem Wannenstecker auf dem Verteiler?
LG Dietmar

[Ortwing]

hallo dietmar
das Bild von dir ist nicht wie in der Beschreibung der hauptpaltine .
wie es richtig siehe bild

mfg ortwin

[Dietmar100]

Ich habe es nun an beiden Wannenstecker des Verteilers und es geht. LG

[Dietmar100]

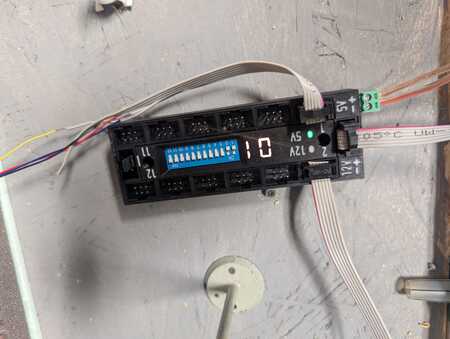

Hallo zusammen. Ich wollte an den Verteiler nun 2 Lichtstränge anschließen. So wie auf dem Bild. Beide LED Ketten funktionieren wenn ich sie am Wannenstecker 1 anschließend. Aber wenn ich es so anschliesse wie auf dem Bild geht es nicht. Ist der Dipschalter richtig? Was muss sonst angeschlossen werden. Der Verteiler wird über Ch 0 der Lichtmaschine betrieben. Alles soll das belebte Haus darstellen

LG Dietmar

[rstaiger]

Hallo Dietmar,

wenn Du die beiden Stränge an verschiedenen Wannensteckern probierst, änderst Du dann jeweils auch dazu passend die Einstellungen im Programmgenerator und die DIP-Schalter? Wenn Du das nicht machst, ist es ziemlicher Zufall was herauskommt.

Wenn Du nur einen Strang am Wannenstecker 1 anschließt, sollten nur seine Häuser-Zeilen im Programmgenerator aktiviert sein (das Häkchen setzen) und nur der DIP-Schalter 1 des Verteilers auf OFF.

Wenn Du beide, also Wannenstecker 1 und 2, anschließt, die beiden DIP-Schalter wie auf Deinem Bild setzen und die zugehörigen Programmzeilen aktivieren.

Ach ja, und nicht vergessen, der Kanal im Programmgenerator muss zum benutzten Wannenstecker der Lichtmaschine passen, also „0“ wenn Du noch so gesteckt hast. Alle Stecker des Verteilers haben dann Kanal „0“.

Sorry wenn das jetzt eine Selbstverständlichkeit war!

LG Ralph
