Stromversorgung

[Linus372]

Hallo zusammen!
Als Newbie habe ich es nach einigen Versuchen geschafft ein Haus mir 5 LEDs zu beleben.Auch andere "Examples" habe ich getestet...funktioniert.
Nun meine Frage:Die Platine versorge ich an der ESP32 Platine per USB Laptop.Trenne ich die Verbindung weiss die Platine nix mehr beim nächsten Start.
Muss ich an der Platine selbst zusätzlich 5V einspeisen?
Der Skript müsste doch abgelegt werden(Eprom?)
Wäre für Tips sehr dankbar!
Ostergrüsse aus Gt. Rainer

[raily74]

Hallo Rainer,

herzlich willkommen bei der MobaLedLib.

Das von dir beschriebene Verhalten hat garantiert eine andere Ursache. Wahrscheinlich sind durch das Neustarten nur die Schalteingänge wieder auf Null gesetzt. Mach mal bitte einen Screenshot deiner Programm Generator-Programmierung, damit wir sehen können, wie du die LEDs aktivierst?

Einmal hochgeladen bleibt die Programmierung auf dem ESP erhalten. Auch nach einem Stromausfall.

[Linus372]

Hallo
Ich habe ja das Beispiel "belebtes Haus" draufgespielt,läuft.Ziehe den USBstecker vom Laptop ab und dann z.B. an nen USBnetzteil angeschlossen passiert nix mehr.Heute gerade wenig Zeit,nen Scrennshot mache ich evtl. heute Abend oder dann morgen.Danke und Gruss Rainer

[Forumskatze]

Hallo Rainer

kannst du uns bitte einen Screenshot deines PRogramm-Genertaors machen und hier posten.
Dann können wir dir dabei besser helfen

[PeterVT11]

Hallo Rainer,

meinst Du mit "passiert nichts mehr" dass auch auf der Lichtmaschine keine LED's mehr leuchten? Wenn ja, kann das an Deinem USB-Netzgerät liegen. Die neueren möchten übder die PD-Leitung des USB-Steckers die Spannung verhandeln. Das wird für die neuen Handys, die mit bis zu 20V geladen werden, gebraucht. Wir wollen aber nur die 5 Volt haben. Allerdings verhandelt der ESP das nicht, das kann er nicht. Und Dein Netzteil will dann nicht die 5 Volt einstellen.
Abhilfe nur ein eigenes 5 Volt-Netzgerät, das nur diese Spannung kann.

[Linus372]

Hallo nochmal!

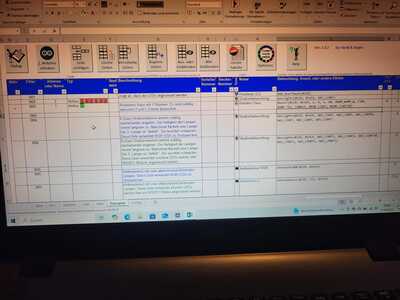

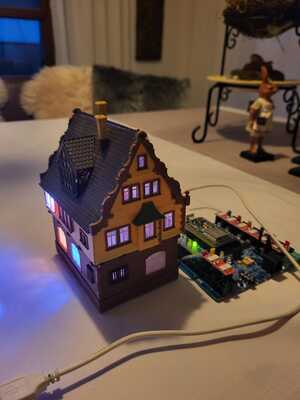

Nu sitz ich vor meinem Laptop und habe mal nen paar Fotos gemacht.
Beende ich den Prog.generator läuft die Lichtsteuerung weiter.Ziehe ich den USBstecker vom Laptop ab und wieder dran leuchten nur noch die beiden LEDs der Hauptplatine(grün dauernd,weiss blinkend)Mit Start des Programmers läufts wieder.
Das USBkabel geht nur zum ESP32,nicht an die Hauptplatine...
Danke schon mal für Tips!
Gruss Rainer

[PeterVT11]

Hallo Rainer,

Das ist das normale Verhalten. Du schaltest ja mit der Zeile 5 die DCC- Adresse 1 (Klick auf das farbige Feld daneben) ein oder aus. Ist es ein und du entfernst die Stromversorgung und steckst sie wieder an, so geht der Prozessor in seinen Ausgangszustand und schaltet die DCC-Adresse nicht wieder ein. Das geht nur über den Prog-Generator oder über deine Moba-Zentrale per DCC. Du könntest allerdings das Ganze über eine Taste schalten (z.B. anstelle der DCC-Adresse „SwitchD1“. Das ist die obere Taste auf der Lichtmaschine Pro.

[Linus372]

Danke Peter!
Da werde ich bei nächster Gelegenheit(wahrscheinlich Donnerstag) mal weitermachen.
Gruss Rainer
