Anzeige / Funktion

[Klaus Moser]

Was lässt sich nicht machen?
1. Stromanzeige lässt sich nicht dauerhaft auf 0 kalibrieren, zeigt immer einige mA an.
2. Bei Belastung eines Ausgangs wird auf allen Kanälen ein Strom angezeigt
3. Wozu sind die Taster? Ich konnte nichts dazu finden

Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?
Platine nachgelötet, Sketch neu aufgespielt

Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
Nein, hat noch nicht funktioniert

Zusatzinformationen:

Software
Betriebsystem:	Windows 11
Version der MobaLedLib:	Hauptversion - Ver 3.4.0 - 25.04.2025
eingesetztes Version von Excel:	MS Excel 2019
Hardware
Version der Hauptplatine:	Version 1.8.2 - 22.12.2022
Controller auf der Hauptplatine:	Arduino Nano
Ansteuerung der MobaLedLib-Effekte:	DCC
Verwendete LEDs/ICs:	KEINE????

Bilder und Dateianhänge

---

Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.

Versorgung durch ein Netzteil 12V / 2A

[raily74]

Hallo Klaus,

aktuell werden nur zwei der drei Taster benötigt (hoch und runter). Wie im Wiki beschrieben wird der Sicherungsverteiler durch gleichzeitiges Drücken dieser beiden Tasten kalibriert. Es gibt noch weitere Ideen, was in den Sketch integriert werden könnte. Dazu gehört unter anderem die Anzeige des Maximalwertes. Solange dies noch nicht implementiert ist, hat die Taste in der Mitte noch keine Funktion. Ich suche noch pfiffige Programmierer…

Zu deinem eigentlichen Problem habe ich im Moment wirklich keine Idee. Da der Sketch bisher überall einwandfrei funktioniert hat, kann es sich hier vielleicht um einen Schleichstrom handeln, der durch einen Kurzschluss verursacht wird.

Kannst du uns daher bitte noch zwei Fotos der Vorder- bzw. Rückseite der Platine einstellen?

[Klaus Moser]

Hallo Michael,

danke für die Aufklärung.

Bilder versuche ich heute Abend zu machen. Und vielleicht mal einen jungfräulichen Nano verwenden.

Klaus

[Klaus Moser]

So, ein neuer Nano zeigt das selbe Verhalten.

Hier die Bilder:

Die Sicherungshalter und die Anschlußklemmen sind bleifrei gelötet, der Rest mit Elektroniklot.

Klaus

[Ralf_RGR]

Hallo Klaus,

aktuell werden nur zwei der drei Taster benötigt (hoch und runter). Wie im Wiki beschrieben wird der Sicherungsverteiler durch gleichzeitiges Drücken dieser beiden Tasten kalibriert. Es gibt noch weitere Ideen, was in den Sketch integriert werden könnte. Dazu gehört unter anderem die Anzeige des Maximalwertes. Solange dies noch nicht implementiert ist, hat die Taste in der Mitte noch keine Funktion. Ich suche noch pfiffige Programmierer…

Zu deinem eigentlichen Problem habe ich im Moment wirklich keine Idee. Da der Sketch bisher überall einwandfrei funktioniert hat, kann es sich hier vielleicht um einen Schleichstrom handeln, der durch einen Kurzschluss verursacht wird.

Kannst du uns daher bitte noch zwei Fotos der Vorder- bzw. Rückseite der Platine einstellen?

Hallo Klaus und Michael,

Das Problem mit der Stromanzeige auf allen Kanälen habe ich bei meinem Sicherungsverteiler in der 12V-Version auch!!!!
In der 5V-Version wird richtigerweise der Stromverbrauch nur an den Ausgängen angezeigt, an welche Verbraucher angeschlossen sind.

Viele Grüße
Ralf

[Frank_TT]

Hallo Ralf und Klaus,

bitte prüft mal das Bauteil Spannungsregler 78L05, der 8x auf der Platine verbaut ist.

Danach bitte an den Schaltkreisen ACS Pin 8 prüfen ob da 5V anliegen. An Pin 1/2 müssen 12V anliegen.

Als Fehler könnte ich mir vorstellen, dass die Spannungsregler mit Transistoren im Lager vermischt wurden.

Weiterhin habe ich noch andere Bastler (zwölf haben insgesamt den Bausatz) angeschrieben.

[TMaa]

Hallo Klaus,

Die Lötstellen selbst sehen gut aus.

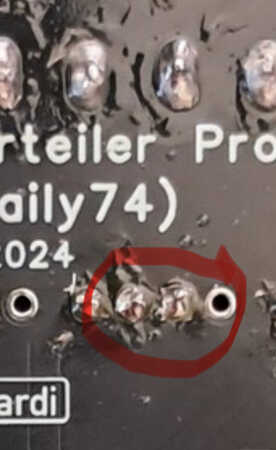

Könntest du diese Lötstellen überprüfen?

Auf dem Foto kann ich das nicht erkennen.

Grüße, Theo.

[Ralf_RGR]

Hallo Ralf und Klaus,

bitte prüft mal das Bauteil Spannungsregler 78L05, der 8x auf der Platine verbaut ist.

Danach bitte an den Schaltkreisen ACS Pin 8 prüfen ob da 5V anliegen. An Pin 1/2 müssen 12V anliegen.

Als Fehler könnte ich mir vorstellen, dass die Spannungsregler mit Transistoren im Lager vermischt wurden.

Weiterhin habe ich noch andere Bastler (zwölf haben insgesamt den Bausatz) angeschrieben.

Hallo an Alle,

wenn ich in den nächsten Tagen wieder zu Hause bin, kontrolliere ich die beschriebenen Stellen.

Viele Grüße
Ralf

[raily74]

Hallo Klaus,

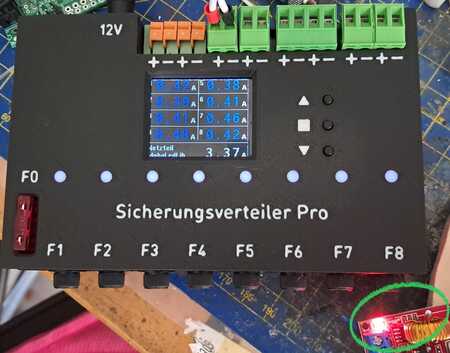

was ist das für eine Platine unten rechts im Bild? Ich sehe da eine Spule, die möglicherweise ein Magnetfeld erzeugen könnte.

Die Hall-Sensoren, die im Sicherungsverteiler verbaut sind, messen das mit der Stromstärke wachsende Magnetfeld. Jegliche Veränderung von außen beeinflusst die Messung. Magnetverschlüsse sind am Gehäuse ebenso tabu wie Relais auf der Platine. Allerdings reichen schon kleine Magneten oder WLAN-Router in unmittelbarer Nähe.

Könnte es sein, dass so etwas hier deine Messergebnisse verfälscht?

[Klaus Moser]

Hallo Michael,

das ist ein Step-Up/-Down-Wandler, der aber auch nicht immer so nah an dem Verteiler liegt.
Das Problem taucht aber auch bei anderer Last auf.

Interessanterweise habe ich jetzt statt de ursprünglichen 2A- Netzteil, ein 10A-Netzteil angeschlossen und die LED leuchten jetzt grün.

Aber jetzt gehe ich erstmal in Urlaub und schaue mir das danach an.

Klaus

[Ralf_RGR]

Hallo Ralf und Klaus,

bitte prüft mal das Bauteil Spannungsregler 78L05, der 8x auf der Platine verbaut ist.

Danach bitte an den Schaltkreisen ACS Pin 8 prüfen ob da 5V anliegen. An Pin 1/2 müssen 12V anliegen.

Als Fehler könnte ich mir vorstellen, dass die Spannungsregler mit Transistoren im Lager vermischt wurden.

Weiterhin habe ich noch andere Bastler (zwölf haben insgesamt den Bausatz) angeschrieben.

Hallo Frank und Klaus,

bei meinem Sicherungsverteiler sind 8 Spannungsregler 78L05 mit der Bezeichnung WSA 78L05 2418SB verbaut.
Bei den 8 ACS habe ich folgende Spannungen gemessen:
zwischen Pin 8 und Pin 5 = 4,25V
zwischen Pin 1/2 und Pin 5 = 12V

Viele Grüße
Ralf
