Helligkeit im Pattern kann nicht eingestellt werden. Thema ist als GELÖST markiert

[harald-k]

Hallo,
in meinem Stellwerk sind 3 LEDs verbaut.
Wenn ich sie über den Programm-Generator ansteuere leuchten sie in der richtigen Helligkeit. Wenn ich den Ablauf über den Pattern-Configurator ausführe ist die LED "außen" viel zu hell. Eine Änderung des Werts bis herunter auf 1 brachte keinen Erfolg.
Was mache ich da falsch. Hat jemand eine Idee?

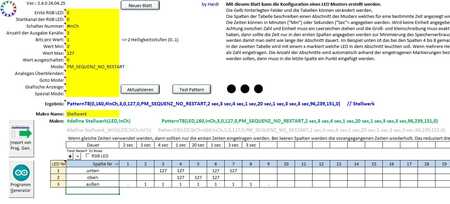

Im Anhang Bilder des Programmgenerators und dem Patternconfigurator und meine pcf-Datei

Viele Grüße,
Harald

[raily74]

Hallo Harald,

du hast nur zwei Helligkeitsstufen eingestellt (0 und 1) und eine maximale Helligkeit von 127.
Der Pattern Configurator interpretiert daher 0 als aus und 1 als an (mit 127er Helligkeit).
Dabei ist es sogar egal, ob du 1 oder 127 unten einträgst. Alles größer gleich 1 ist an.

Wenn du 127 als hellsten Wert und 1 als dunkelsten Wert haben willst, musst du du bei "Bits pro Wert" eine 7 eintragen.
Damit hast du 128 Helligkeitsstufen und kannst diese feine Aufteilung machen.

So würde es funktionieren und mit 51 Bytes statt 31 Bytes kann man hier gut leben.
Die Reduktion auf 5 oder 6 Bits pro Wert bringt hier maximal 7 Bytes Einsparung bei nur noch 32 Helligkeitsstufen.
Ergo: Einfach die 7 bei Bits pro Wert eintragen und sich freuen.

Danke, dass du die MLL_pcf-Datei mit angehängt hast.

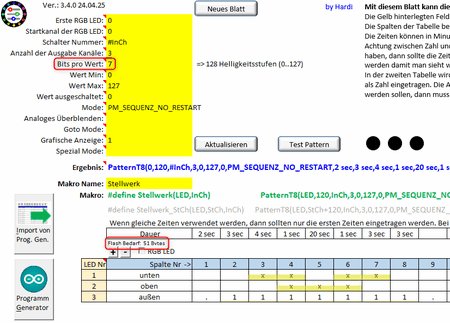

So war es für mich besonders einfach, dir in einem Screenshot die Stelle zu markieren, die du ändern musst.

[harald-k]

Vielen Dank!
Das war ja eine einfache Lösung. Ich freue mich
