Hallo zusammen,
ich hab mir mal den Hausanschluss mit dem Wannenstecker vorgenommen und etwas modifiziert.

Hausanschluss alt.jpg (19.1 KiB) 371 mal betrachtet

Was mir nicht gefiel, war der Lötanschluss der Kabel an den Wannenstecker. Da kam mir die Idee mit dem Wannenstecker-Changer.

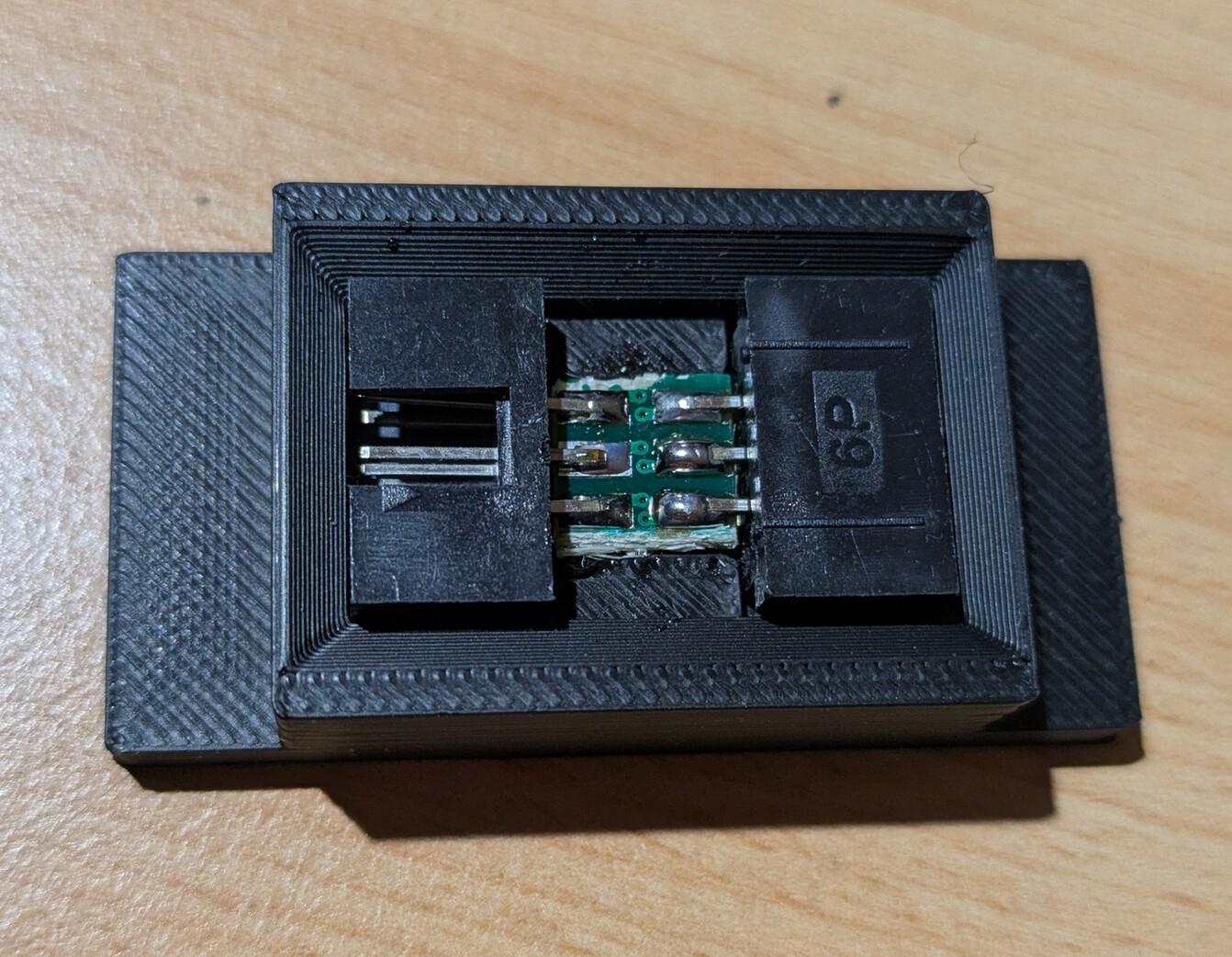

Erst mal eine Löthilfe konstruieren, damit die Changer immer die gleiche Position und Abmessungen haben.

Wannenstecker changer.jpg (23.6 KiB) 371 mal betrachtet

FC Loetaufnahme Wannenstecker Hausanschluss.jpg (20 KiB) 371 mal betrachtet

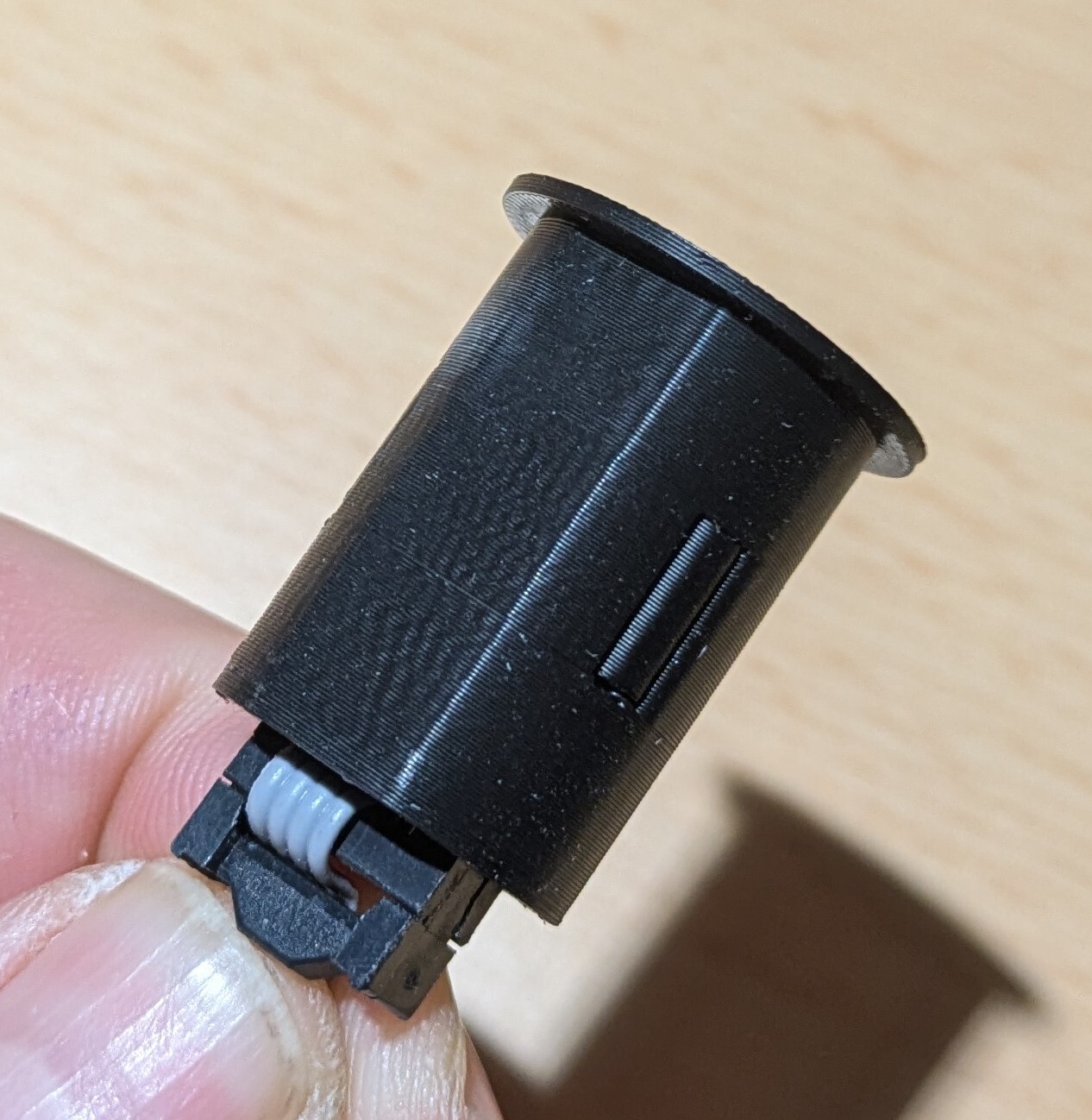

Dann noch ein neues Gehäuse mitsamt Verschlussriegel und Montageplatte mit Verdrehsicherung.

FC Gehaeuse.jpg (12.37 KiB) 371 mal betrachtet

FC Riegel.jpg (7.73 KiB) 371 mal betrachtet

FC Montageplatte.jpg (7.84 KiB) 371 mal betrachtet

Jetzt kann ich den Anschluss aufbauen. An der Hausposition eine Bohrung setzen D20 mm, Bauraum nach unten ca. 30 mm notwendig. Montageplatte aufkleben und Gehäuse mit vormontiertem Changer von oben einsetzen. Von unten ein vorkonfektioniertes Kabel mit Pfostenbuchse verbinden. Das Haus erhält am Anschlusskabel auch eine Pfostenbuchse und braucht nur noch verpolungssicher angesteckt zu werden.

Bauteile wurden mit FreeCAD konstruiert und anschliessend 3d-gdruckt.
Bei Interesse kann ich euch entweder die CAD-Daten oder die Druckdaten .stl zur Verfügung stellen.
Leider weis ich nicht, wie ich die Daten hierher verlinken kann. Vielleicht kann auch irgendein Kollege die Daten dann ins Github laden, damit sie allen zur Verfügung stehen.....

Oder kann ich die Druckdaten ganz normal wie Bilder als Dateianhänge ranhängen?

Grüße
Günter

[Jungle]

Hallo zusammen,

ich versuchs mal so, wie man Bilder mit anhängt:
Lötvorrichtung:

Loetvorrichtung Wannenstecker-Body.stl

(7.7 KiB) 35-mal heruntergeladen

Gehäuse:

Aufnahme Wannenstecker Hausanschluss-Body.stl

(52.72 KiB) 30-mal heruntergeladen

Riegel:

Riegel-Body.stl

(515.22 KiB) 30-mal heruntergeladen

Montageplatte:

Montageplatte Wannenstecker Hausanschluss-Body.stl

(19.81 KiB) 29-mal heruntergeladen

Grüße

Günter

[Ortwing]

hallo
frage kann mann den hausanschluss auch auf pogo pins unbauen?
mfg ortwin

[rstaiger]

Hallo Ortwin,

meinst Du, unten Günters Wanne und oben Pogo? Prima Idee, das beste aus beiden Welten. Ich hatte oben Pogo und unten ein Flachbandkabel mit Stecker (Länge direkt bis zum Verteiler), aber Deine Idee, wenn das so gemeint war, hat Charme, ist flexibler bei Änderungen der Installation.

Bei Gelegenheit bau‘ ich mal meine Pogo-Lösung um (wenn‘s nicht jemand anders vorher schafft)

LG Ralph

[Ortwing]

Hallo Ortwin,

meinst Du, unten Günters Wanne und oben Pogo? Prima Idee, das beste aus beiden Welten. Ich hatte oben Pogo und unten ein Flachbandkabel mit Stecker (Länge direkt bis zum Verteiler), aber Deine Idee, wenn das so gemeint war, hat Charme, ist flexibler bei Änderungen der Installation.

Bei Gelegenheit bau‘ ich mal meine Pogo-Lösung um (wenn‘s nicht jemand anders vorher schafft)

LG Ralph

hallo Ralph
genau das ist das beste aus zwei Welten.
oben Pogo Pins unten Wanne
danke aus den Westerwald
ortwin
