Verteiler 201 mit Servomodul 510

#1

Beitrag von Klaus Moser Verified »



Was lässt sich nicht machen?
Servos am Servomodul 510 lassen sich nicht steuern, wenn dieses am Verteiler 201 hängt, Servos zucken nur wenn sie angesprochen werden, Einstellung über Programmgenerator bringt keine Änderung

Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?
Miniverteiler statt 201 führt zu einwandfreier Funktion der Servos. Andere Module funktionieren am Verteiler (aktuell WS2812 und 520 Extender)

Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
Die Servos lassen sich steuern wenn der Verteiler 201 z.B. durch einen Miniverteiler ersetzt wird. Anschluß der Servomodule ohne Verteiler an Kanal 2 ist ebenfalls erfolgreich

Zusatzinformationen:

Software
Betriebsystem:Windows 10
Version der MobaLedLib:Hauptversion - Ver 3.4.0 - 25.04.2025
eingesetztes Version von Excel:MS Excel 2019
Hardware
Version der Hauptplatine:Version 1.8.2 - 22.12.2022
Controller auf der Hauptplatine:Arduino Nano
Ansteuerung der MobaLedLib-Effekte:nur über Excel
Verwendete LEDs/ICs:WS2811 - IC


Bilder und Dateianhänge
Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.

Benutzeravatar
raily74 Verified
MLL-TEAM
MLL-TEAM
Beiträge: 182
Registriert: Di 8. Apr 2025, 20:48
Wohnort: Kassel (LK)
Hat sich bedankt: 369 mal
Wurde bedankt: 872 mal
Kontaktdaten:

Re: Verteiler 201 mit Servomodul 510

#2

Beitrag von raily74 Verified »

Hallo Klaus,

wenn du den Miniverteiler durch einen Universal Verteiler Pro ersetzt, musst du vor den Servos zusätzlich eine Heartbeat LED programmieren, weil der Universal Verteiler Pro ankommende Signale mit einer WS2812 verstärkt.

Ohne diese zusätzliche Zeile landen deine Befehle für das Servo möglicherweise auf der eingehenden Heartbeat LED.

Könnte das schon die Ursache sein?

Viele Grüße, Michael

Das 3-Generationen-Projekt | H0-Epoche V Anlage im Bau ─ YouTube MLL | Erwecke deine Modellbahn zum Leben
Neu! Die MLL-Suche | Teste sie jetzt! Du wirst begeistert sein.MobaLedLib Wiki | Alle Lösungen zentral an einem Ort

Manchmal ist neben der Spur auch ein schöner Weg!
Benutzeravatar
Klaus Moser Verified
Beiträge: 12
Registriert: Fr 11. Apr 2025, 21:04
Hat sich bedankt: 35 mal
Wurde bedankt: 45 mal

Re: Verteiler 201 mit Servomodul 510

#3

Beitrag von Klaus Moser Verified »

Hallo Michael,

die Heartbeats vorher und nachher habe ich beachtet. (Nachdem die Servos erstmal wild gezuckt haben ;-) )

Klaus

Dominik Verified
MLL-TEAM
MLL-TEAM
Beiträge: 103
Registriert: Di 8. Apr 2025, 16:17
Hat sich bedankt: 239 mal
Wurde bedankt: 265 mal

Re: Verteiler 201 mit Servomodul 510

#4

Beitrag von Dominik Verified »

Hallo Klaus

Kannst du bitte mal Bilder der Servoplatine und der 201 machen.

Das klingt für mich nach einem Problem mit der Spannungsversorgung.

Liebe Grüße Dominik

Alle Informationen und auch die Bauanleitungen zur MobaLedLib findet ihr hier: https://wiki.mobaledlib.de/
Der Shop der MobaLedLib ist hier zu finden: https://shop.mobaledlib.de
Den Generator für Hilfeanfragen im Forum findet Ihr hier: https://help.mobaledlib.de
Benutzeravatar
Klaus Moser Verified
Beiträge: 12
Registriert: Fr 11. Apr 2025, 21:04
Hat sich bedankt: 35 mal
Wurde bedankt: 45 mal

Re: Verteiler 201 mit Servomodul 510

#5

Beitrag von Klaus Moser Verified »

Hallo Dominik,

die Platinen sind aktuell verbaut.

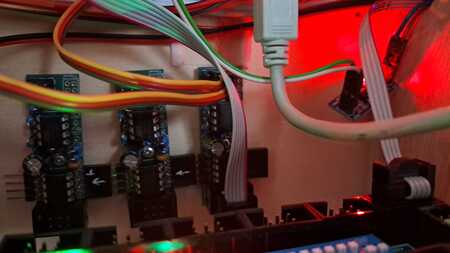

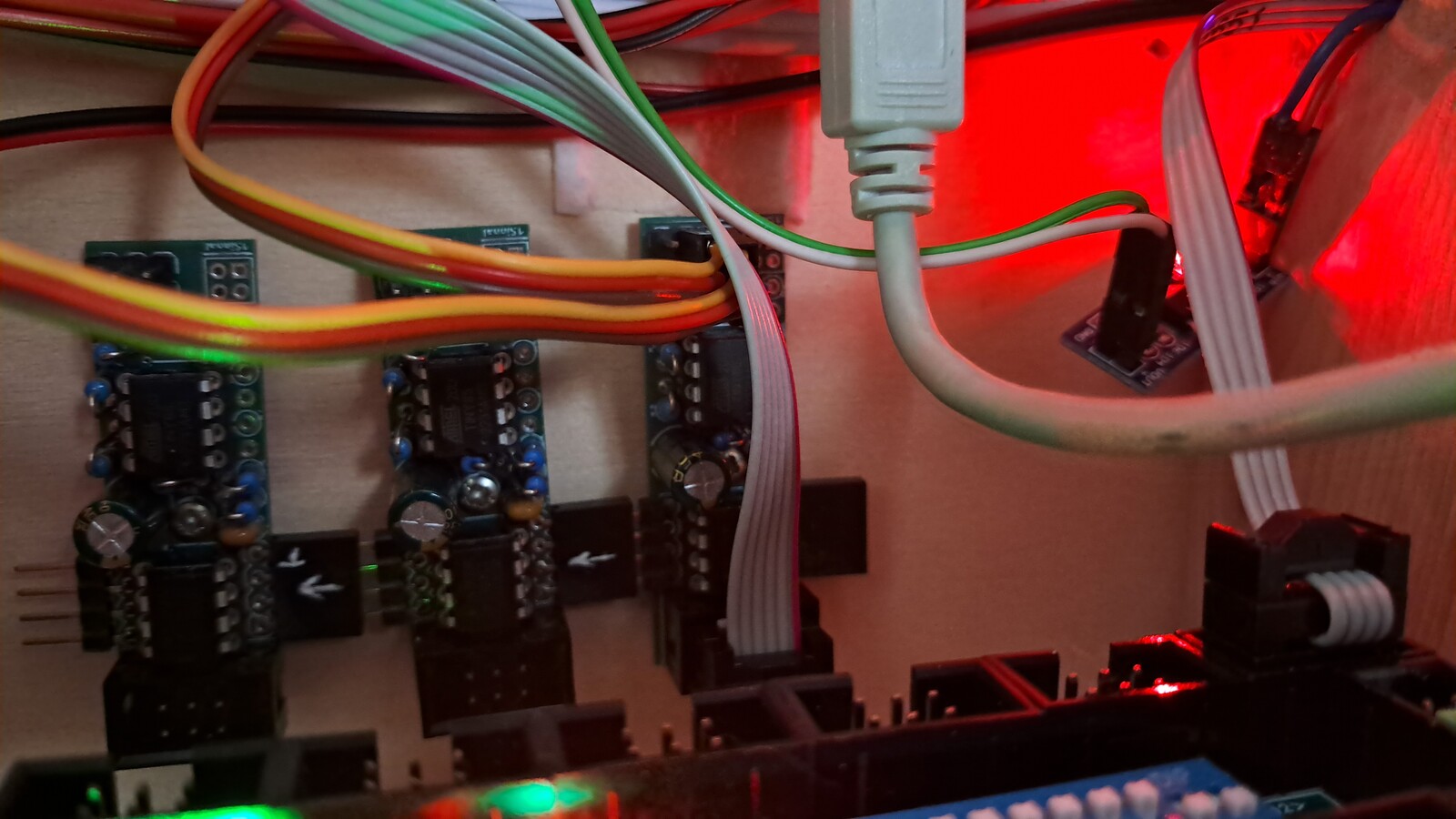

Die Servoplatinen funktionieren jetzt am Kanal 2 einwandfrei ohne zusätzliche Versorgung.

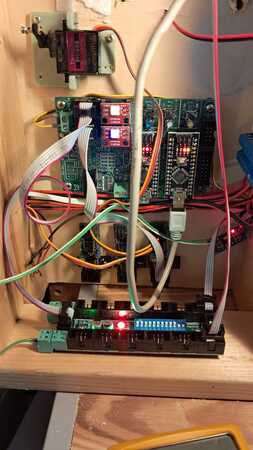

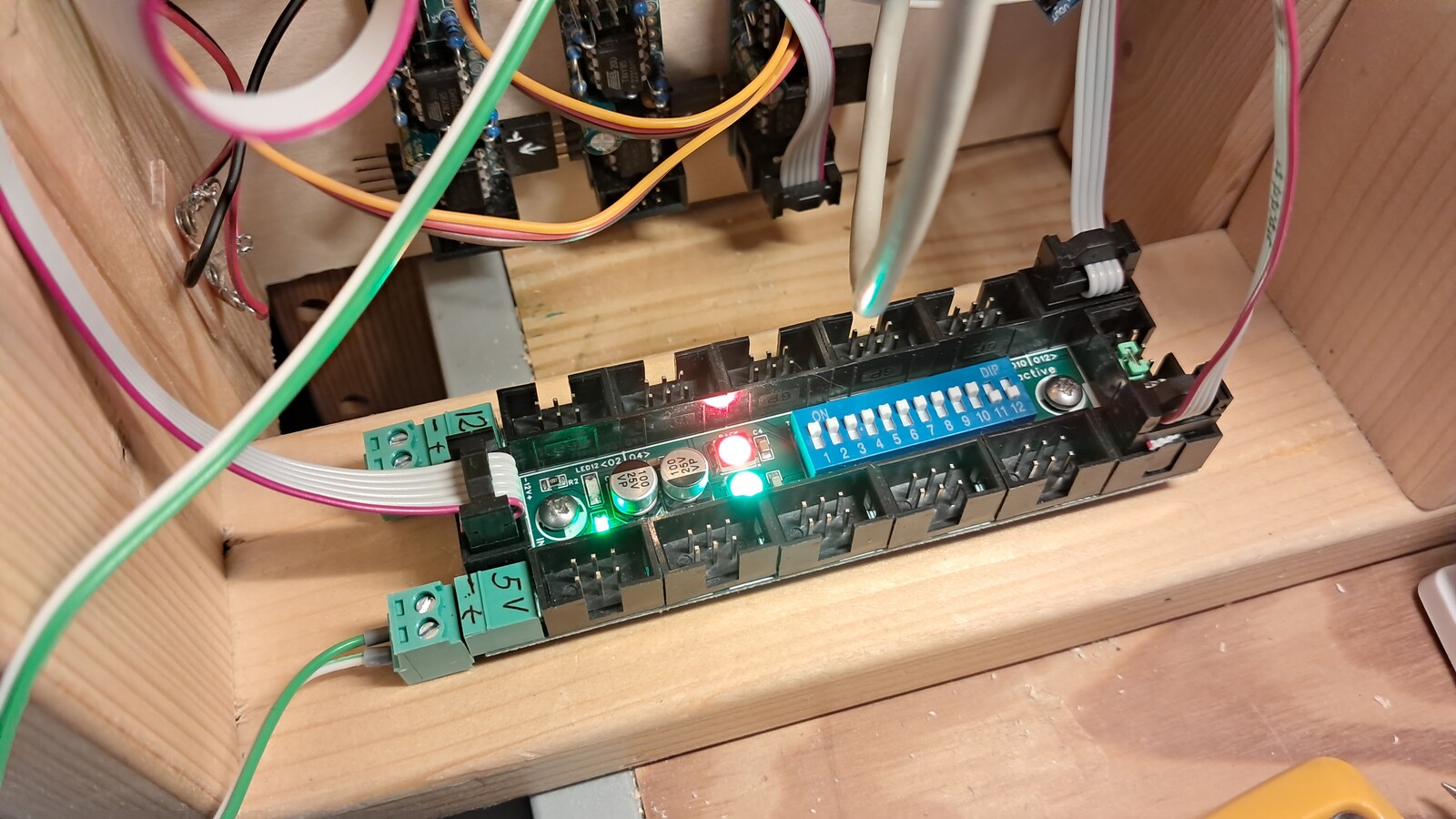

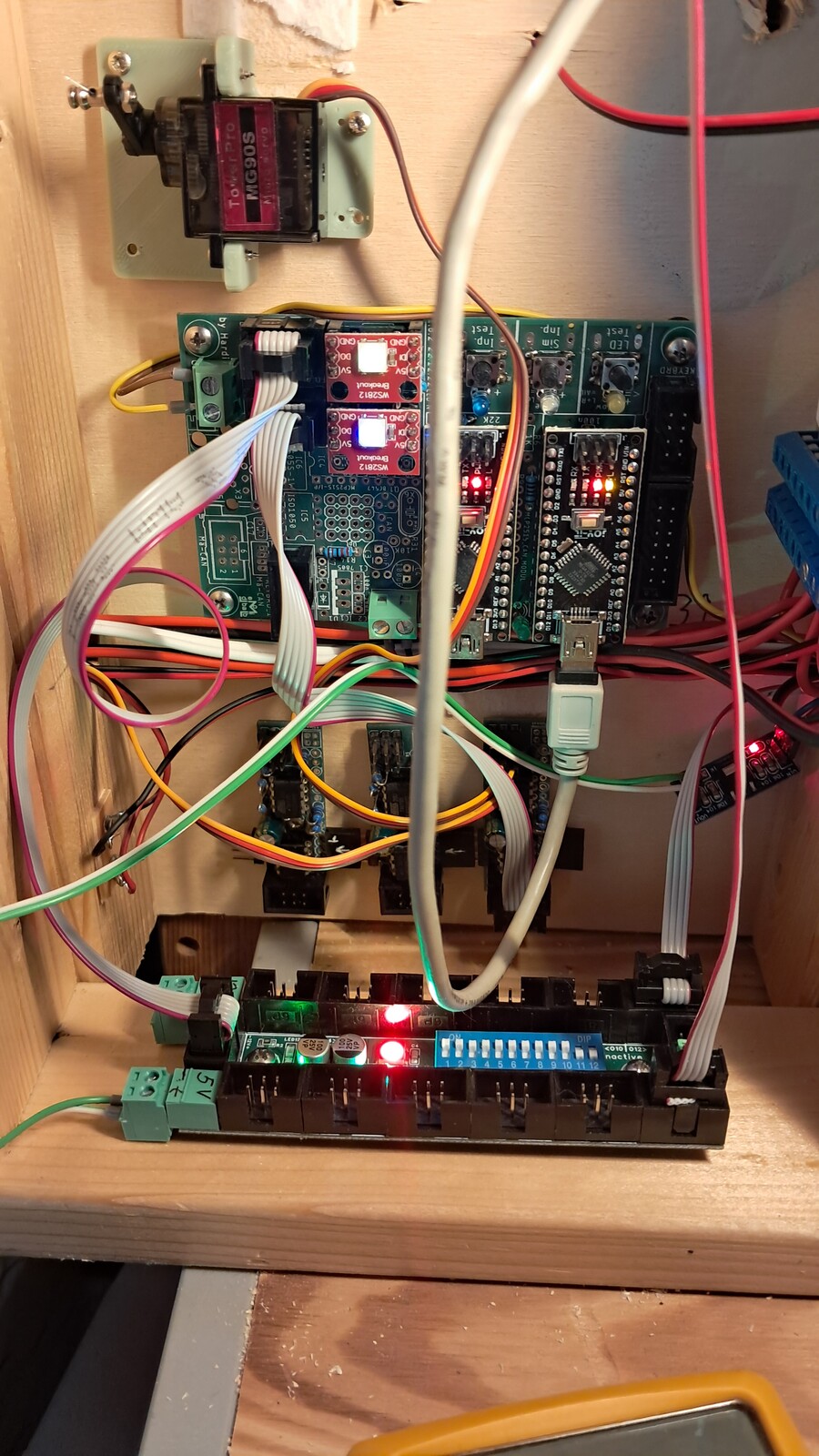

An dem Verteiler hängen im Moment WS2812 und Extender, außerdem eine 8x8Matrix an den letzten beiden Anschlüssen.
Die Servos hatte ich auf dem ersten Steckplatz.

Was genau soll ich knipsen?

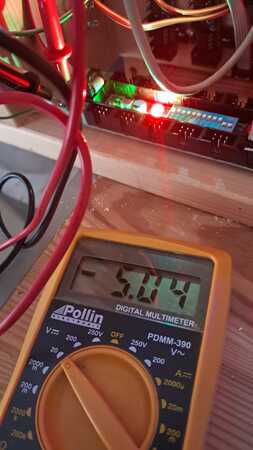

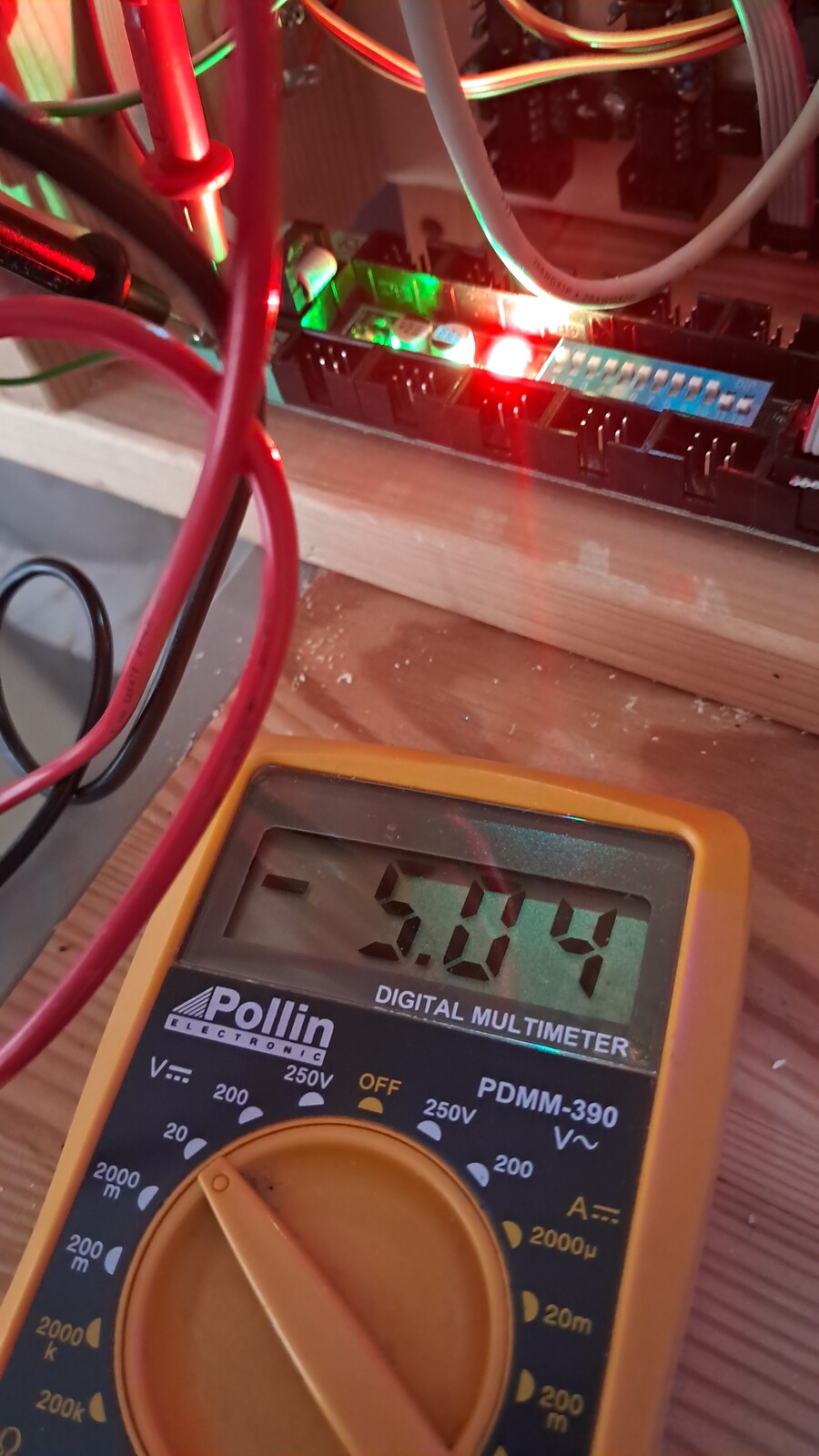

Die 5V-Versorgung des Verteilers erfolgt über einen Step-down-Wandler
Klaus

Benutzeravatar
PeterVT11 Verified
MLL-TEAM
MLL-TEAM
Beiträge: 101
Registriert: Mi 9. Apr 2025, 21:21
Hat sich bedankt: 231 mal
Wurde bedankt: 281 mal

Re: Verteiler 201 mit Servomodul 510

#6

Beitrag von PeterVT11 Verified »

Hallo Klaus,

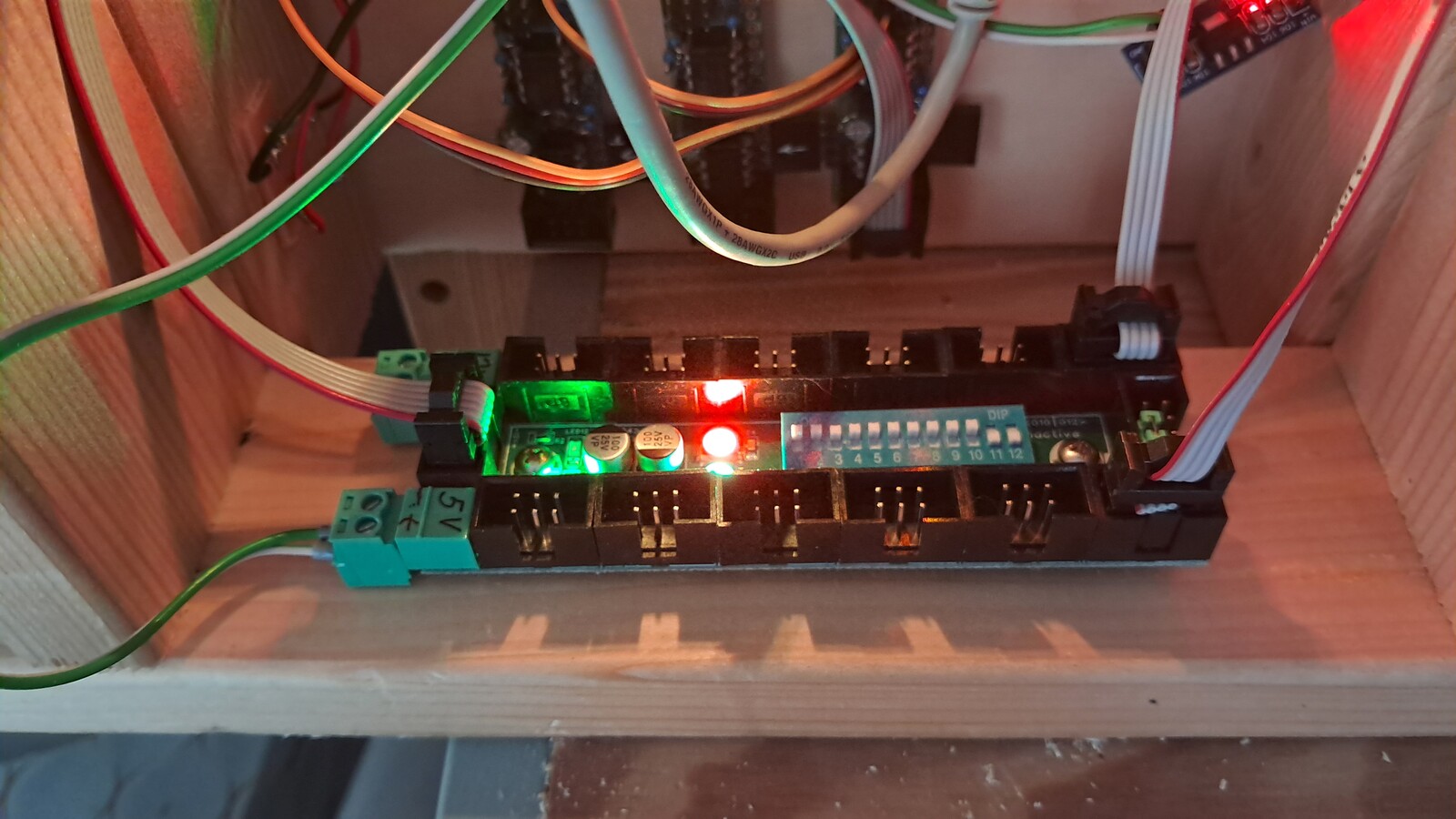

Könntest du mal das MLl_pgf File aus dem Fehlerfall, also mit Kanal 0 hier einstellen? Kann es sein, dass da die erste Heartbeat fehlt. Auf dem einen Bild leuchtet da nämlich nichts.

Viele Grüße Peter

Märklin C-Gleis, Märklin CS3, WinDigipet, Analog und Digital
Benutzeravatar
Klaus Moser Verified
Beiträge: 12
Registriert: Fr 11. Apr 2025, 21:04
Hat sich bedankt: 35 mal
Wurde bedankt: 45 mal

Re: Verteiler 201 mit Servomodul 510

#7

Beitrag von Klaus Moser Verified »

Hallo Peter,

mache ich heute Abend.

Aber wenn die Heartbeat-Defintion fehlt, sollten die Servos ja diese Aufgabe übernehmen und hin und her zucken. (Rate mal, woher ich das weiß ;-) )

Danke für die Unterstützung

Klaus

Benutzeravatar
Klaus Moser Verified
Beiträge: 12
Registriert: Fr 11. Apr 2025, 21:04
Hat sich bedankt: 35 mal
Wurde bedankt: 45 mal

Re: Verteiler 201 mit Servomodul 510

#8

Beitrag von Klaus Moser Verified »

So,

erstmal die Variante 1, Servos am Verteiler angeschlossen:
Variante 1.MLL_pgf
(3.49 KiB) 4-mal heruntergeladen


Und als Variante 2 sind die Servos wieder am Kanal 2 angeschlossen.
Varainte 2.MLL_pgf
(3.46 KiB) 2-mal heruntergeladen


Betätigung der Servos in diesem Fall über DCC, Netzteil und Laptop sind angeschlossen

Klaus

Benutzeravatar
PeterVT11 Verified
MLL-TEAM
MLL-TEAM
Beiträge: 101
Registriert: Mi 9. Apr 2025, 21:21
Hat sich bedankt: 231 mal
Wurde bedankt: 281 mal

Re: Verteiler 201 mit Servomodul 510

#9

Beitrag von PeterVT11 Verified »

Hallo Klaus,

vielleicht steuert die WS2812 auf dem Verteiler in zu hoher Frequenz. Die ganz neuen sind wesentlich höher im Takt. Vielleicht kann man eine "alte" LED vorschalten. Oder ein Haus davor einstecken. Wäre zumindest ein Versuch. Ich denke auch, dass der Kanal 0 auch funktioniert, wenn er ohne Verteiler 201 betrieben wird.

Viele Grüße Peter

Märklin C-Gleis, Märklin CS3, WinDigipet, Analog und Digital
Benutzeravatar
Klaus Moser Verified
Beiträge: 12
Registriert: Fr 11. Apr 2025, 21:04
Hat sich bedankt: 35 mal
Wurde bedankt: 45 mal

Re: Verteiler 201 mit Servomodul 510

#10

Beitrag von Klaus Moser Verified »

Hallo Peter,

danke für die Info.
Ich lasse die Servos jetzt mal an Kanal 2.

Mal sehen was noch alles an den Verteiler kommt und wie das dann reagiert.

Klaus
