Mini-Verteiler von der HP lösen - 2 verbleibende Ports? Thema ist als GELÖST markiert

[arnewolff]

Hallo Zusammen,

vorab, ich hatte meine zwei Fragen zusammen bei Stummi gepostet, wurde dann aber doch hierher verwiesen.. hier habe ich den Beitrag zu den jeweiligen Unterthemen passend gesplittet

Vorab meine Konfiguration:
Hauptplatine 1.8.2 aus Startset DCC in Minimalbestückung, die Verteilerplatine ist zwar noch dran, soll jetzt aber doch separiert werden. Angeschlossen werden nur Lichtsignale.
Verteilerplatine 200

Im Prinzip funktioniert das alles soweit, sowohl das Schalten der Signale per Excel als auch per DCC.

Frage : Wenn ich die Verteilerplatine von der Hauptplatine löse bleiben mir auf letzterer nur noch zwei Ports um Verbraucher anzuschließen, wovon ich ja aber einen brauche um das 4polige Kabel zum ersten Verteiler zu setzen, korrekt?

Ich will nur sicher gehen dass ich keinen Denkfehler gemacht habe..

Besten Dank und Gruß

Arne

[marcosmoba]

Hallo Arne,

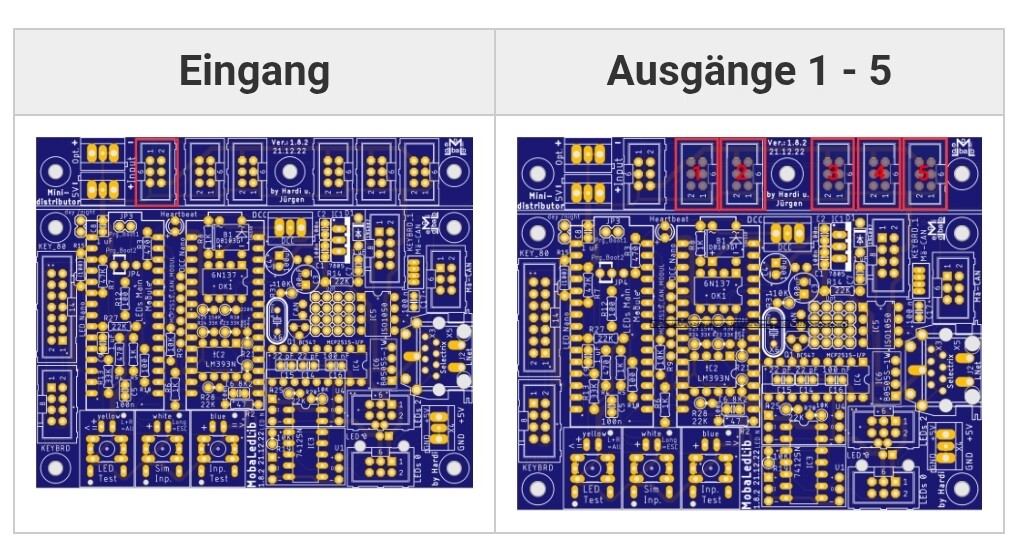

der Mini-Verteiler besitzt einen Eingang und fünf Ausgänge sprich wenn du noch eine dahinter setzen willst bleiben Dir noch 4 Ausgänge um zu verteilen.

[marcosmoba]

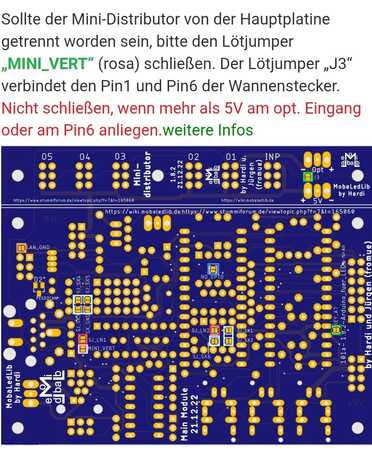

Und Wichtig nicht vergessen.

[PeterVT11]

Hallo Arne,

ja, Du hast 2 Möglichkeiten, etwas anzuschließen.

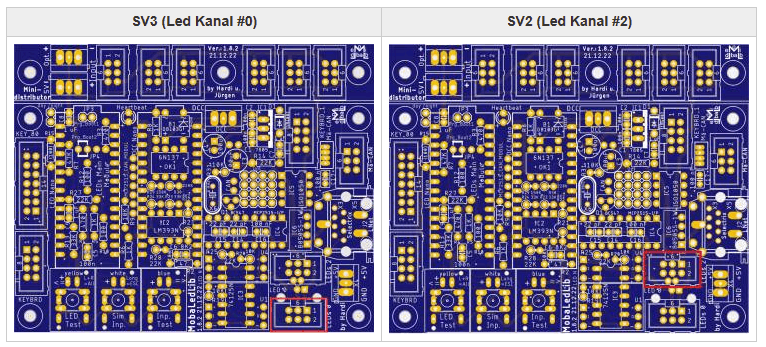

Der untere Wannenstecker ist für den Kanal 0 und kann direkt verwendet werden. Sinnvoll ist, daran einen Verteiler anzuschließen, da Du sicher mehr als ein Objekt anschließen willst.
Der obere Wannenstecker ist der Kanal 2. Der kann nicht direkt genutzt werden. Hier muss im Excel-Sheet ein Eintrag a la "Set_LED_OutpPinList" eingefügt werden. Siehe hier.

[marcosmoba]

Frage : Wenn ich die Verteilerplatine von der Hauptplatine löse bleiben mir auf letzterer nur noch zwei Ports um Verbraucher anzuschließen, wovon ich ja aber einen brauche um das 4polige Kabel zum ersten Verteiler zu setzen, korrekt?

Sorry da hatte ich wohl zu schnell gelesen und geantwortet.

[arnewolff]

Hi Zusammen und danke für die schnelle Lösung..

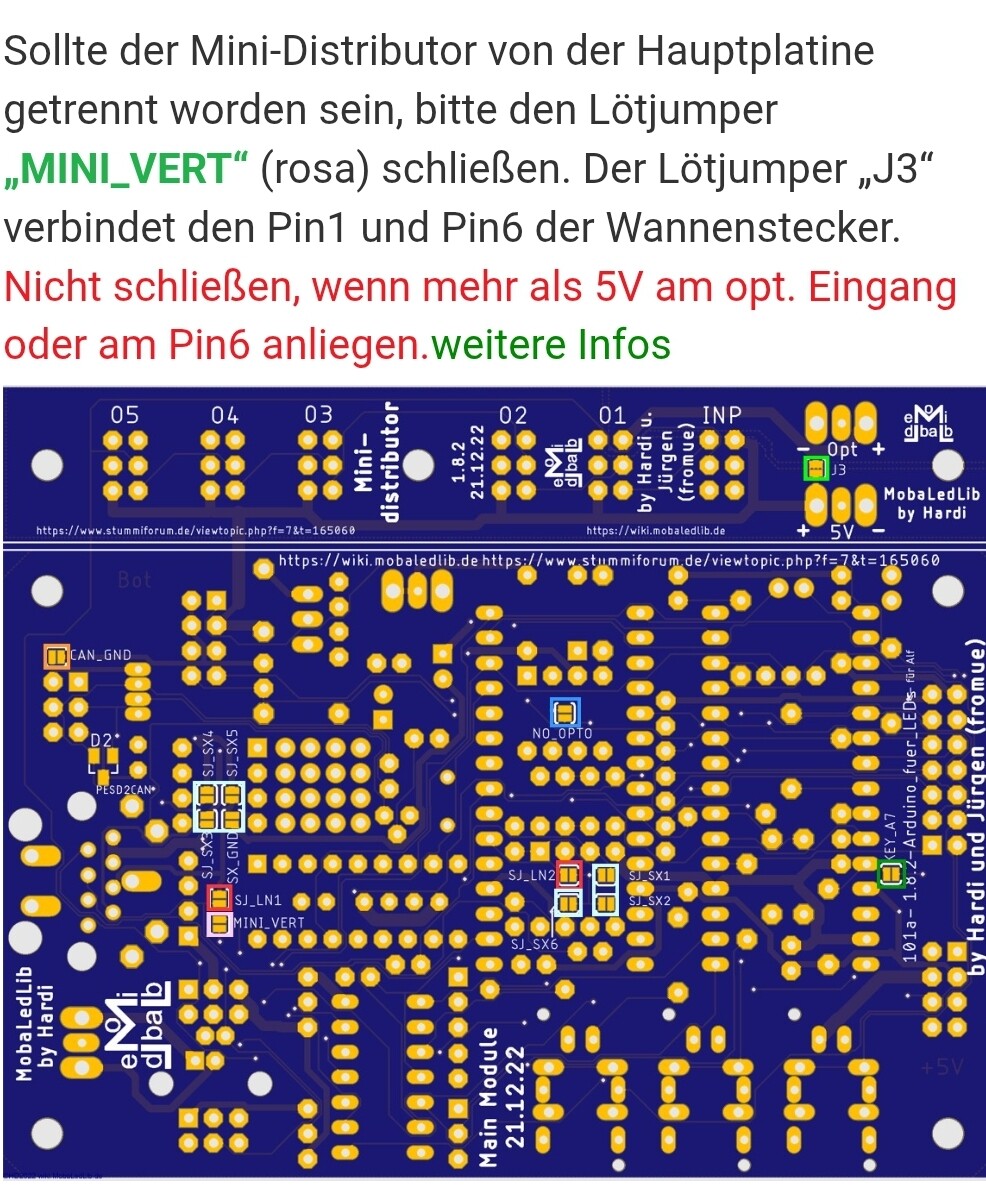

Und ich hatte mich schon gewundert dass am Kanal 0 alles funktioniert und am K2 nicht.. Danke für den Hinweis, das ist mir in der Fülle an Informationen im Wiki durchgegangen.. Den Lötjumper hab ich aufm Schirm!

Gruß
Arne
