Verteilerplatine Reihenfolge Thema ist als GELÖST markiert

[GerdR]

Das geht so nicht, wenn du die 64 Matrix benutzt, musst du alle 64 LEDs ansprechen, bzw überspringen, so dass die zweite Heartbeat dann Led Nummer 65 ist.

0 - 1. HB
1 - 64 Matrix
65 - 2. HB

Was passiert denn wenn du deine Servoplatine auf ws 1 ansteckst

GerdR

[system47]

Wenn die 65 die 2. HB ist, leuchtet sie.

Wenn ich den Servo an 1 anstecke leuchtet sie nicht.

Lasse ich die 64er Matrix an 1 und schließe den Servo an die 2 an, dann leuchtet HB 2 und die Servos laufen

[GerdR]

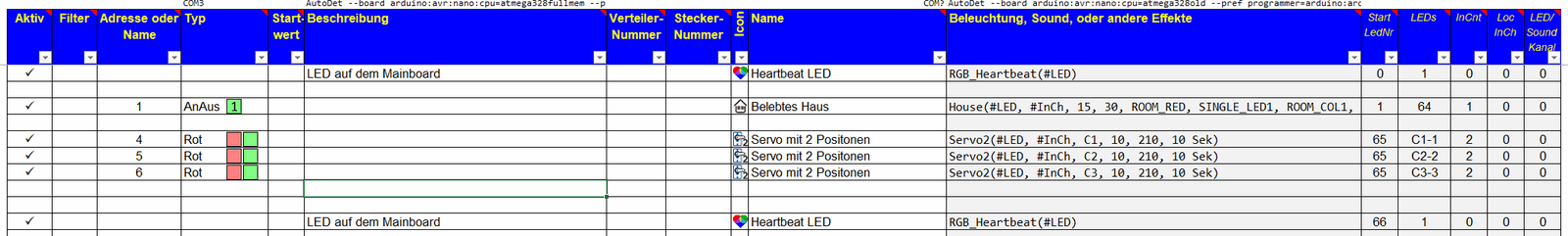

Wie sieht das dazugehörige Sheet aus, mit der Matrix und den servos?

[system47]

Damit läuft es jetzt.
Wenn ich die Servos an WS 1 habe, dann ist Zeile 5 deaktiviert.

[GerdR]

OK, weiter im Test.

Stöpsel jetzt die Servoplatine ab und dafür eine andere an, und prüfe ob die servos laufen und die beiden Heartbeats pulsieren.

Wenn das klappt dann teste alle deine Servoplatinen jetzt ob sie laufen und ob der HB läuft.

Wie sieht das mit dem zweiten Verteiler aus?

GerdR

Uiiiiiih, n belebtes Haus mit 64 räumen - n hochaus?

[system47]

Ich habe nochmal getauscht.
Die Servoplatine na WS 1, WS 2 wieder gejumpert, Zeile 5 deaktiviert.
Alles zum Arduino geschickt und oh Wunder die HBs laufen und die Servos auch...
Gleiche Konfiguration wie vorher und da ging es nicht.

[GerdR]

Da war irgendwo n Denkfehler drin.

Im Prinzip weißt du jetzt wie alles einzeln getestet wird, jetzt stöpsel Mal deine Aufbau zusammen wie du ihn am Anfang hattest. Und - es geht wieder nicht ? Oder?

GerdR

[system47]

Hallo Gerd,

die eigentlichen Verteiler sind in der Anlage, da kann ich morgen oder am Wochenende die Jumper setzen und ausprobieren.
Das war jetzt am Schreibtisch.

Die 64 Räume würden ganz gut zum Faller Kloster passen

Ich werde es dann weiter untersuchen.

Herzlichen Dank bis hierhin Dir und @marcosmoba

Ihr seid Klasse!

[GerdR]

OK - wenn nicht so klappt oder allgemeine Fragen - hier werden sie geholfen

GerdR

[system47]

Hallo liebe MLLer,
ich komme nochmal auf das Thema zurück, da ich eigentlich keinen Schritt vorwärts gekommen bin.
Was habe ich gemacht?
Die Verteilerplatinen sind mit 5V ab der Sicherungsplatine Pro einzeln angeschlossen

1. ich habe an den Verteilerplatinen alle Servos abgesteckt und jeden Wannenstecker mit Jumpern bestückt.
Ergebnis: die LED2 leuchtet.
2. An Verteiler 1 habe ich nur an Out1-3 die Servos angeschlossen der Rest wieder mit Jumpern.
Ergebnis: die LED2 leuchtet.

3. An Verteiler 1 habe ich an Out4 die 2. Verteilerplatine nur mit Jumpern bestückt angeschlossen
Ergebnis: die LED2 leuchtet NICHT.
4. An Verteiler 1 habe ich an Out4 die 2. Verteilerplatine mit 2 Servoplatinen und Jumpern bestückt angeschlossen
Ergebnis: die LED2 leuchtet NICHT.

5. Ich habe jede Servoplatine einzeln an die Hauptplatine angeschlossen
Ergebnis: die LED2 leuchtet.

Unabhängig davon schalten die Servos an Out1-3 wie gewünscht.
Alles was an Out4 hängt wird nicht erkannt oder erreicht.

Ich habe nur die Servos angeschlossen:
Verteiler 1:
Out 1 - Adresse 440-441
Out 2 - Adresse 442-444
Out 3 - Adresse 445-446
Out 4 - Verteiler 2

Verteiler 2:
Out 1 - Adresse 447-449
Out 2 - Adresse 450-452

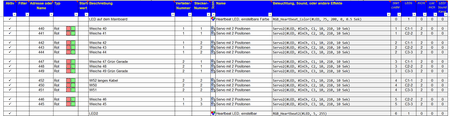

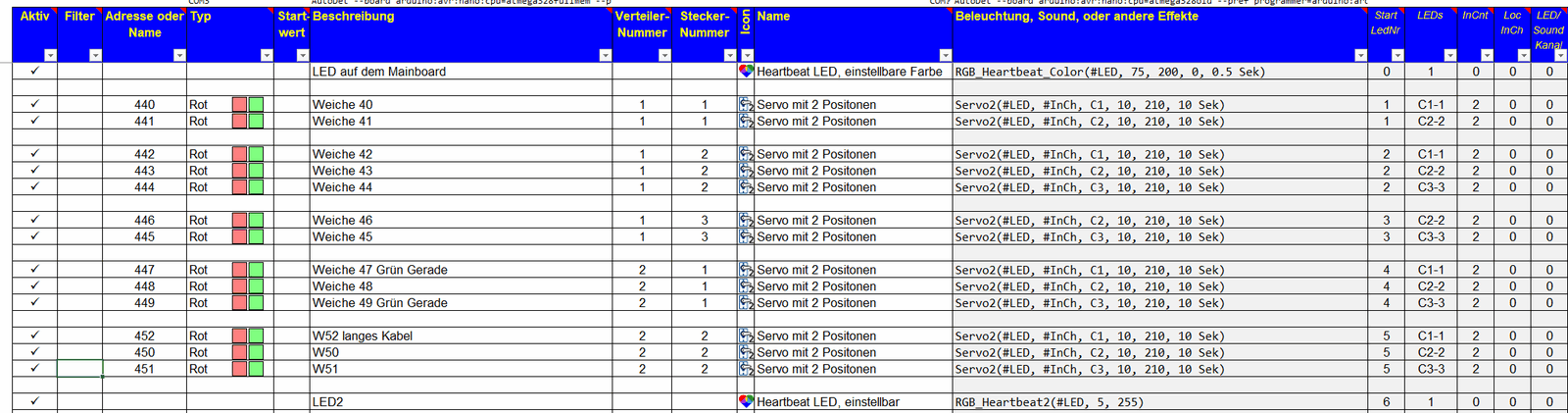

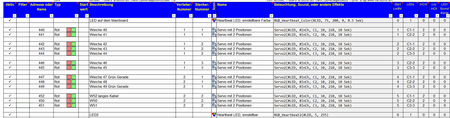

Hier der Screenshot.

Vielleicht kann mir ja jemand von Euch mal wieder weiterhelfen.
Besten Dank!

[system47]

So, jetzt kann ich mir selbst antworten:
Ich habe die Verteilerplatine 2 an Out3 der Verteilerplatine 1 angeschlossen und das Programm im Generator angepasst.
Die Servos sind jetzt alle erreichbar und schalten.
Die LED2 leuchtet NICHT.

[Frank_TT]

Hallo Tobias,
irgendwie ist da noch ein Fehler beim Zählen.
Du hast fünf Servo-Platinen mit je drei Ausgängen, im Sketch hast du aber bei zwei Platinen nur zwei Ausgänge benutzt.
Die unbelegten sollten doch normaler Weise übersprungen werden.

[system47]

Hallo Frank,
das verstehe ich nicht ganz.
Ich habe doch nur die verwendeten Kanäle verwendet.
Also Servo 1 ohne Anschluss 3
Servo 5 ohne Anschluss 1.

Ich kann aber natürlich die Anschlüsse definieren aber nicht aktivieren.

[Percival]

Hallo Tobias

mache bitte von deinen Verteilerplatinen von der Oberseite und der Unterseite Bilder, sowie von deinen Verbindungskabeln. und den Steckern daran.
Das klingt nach einer Unterbrechnung des Signals.

Die unbenutzen Servokanäle musst du nicht definieren, da diese automatisch übersprungen werden.

[system47]

Hallo Percival,
vielen Dank für Deine Antwort.

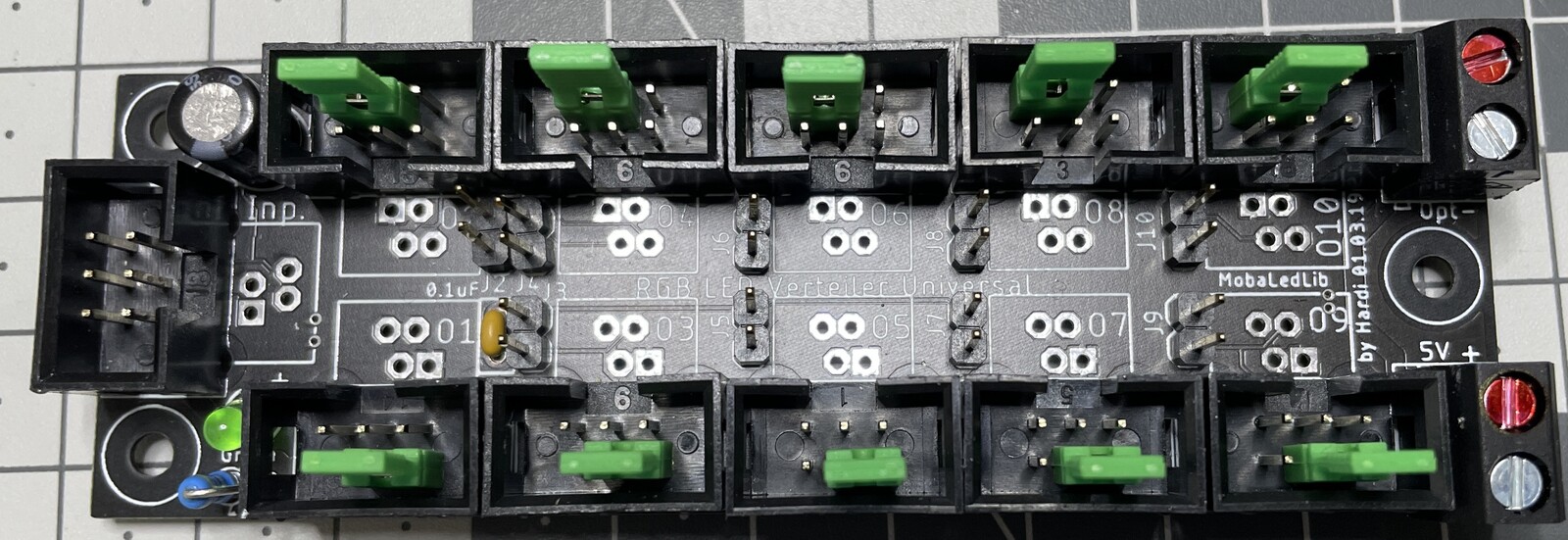

Ich habe Fotos von den Verteilerplatinen und Kabel gemacht.

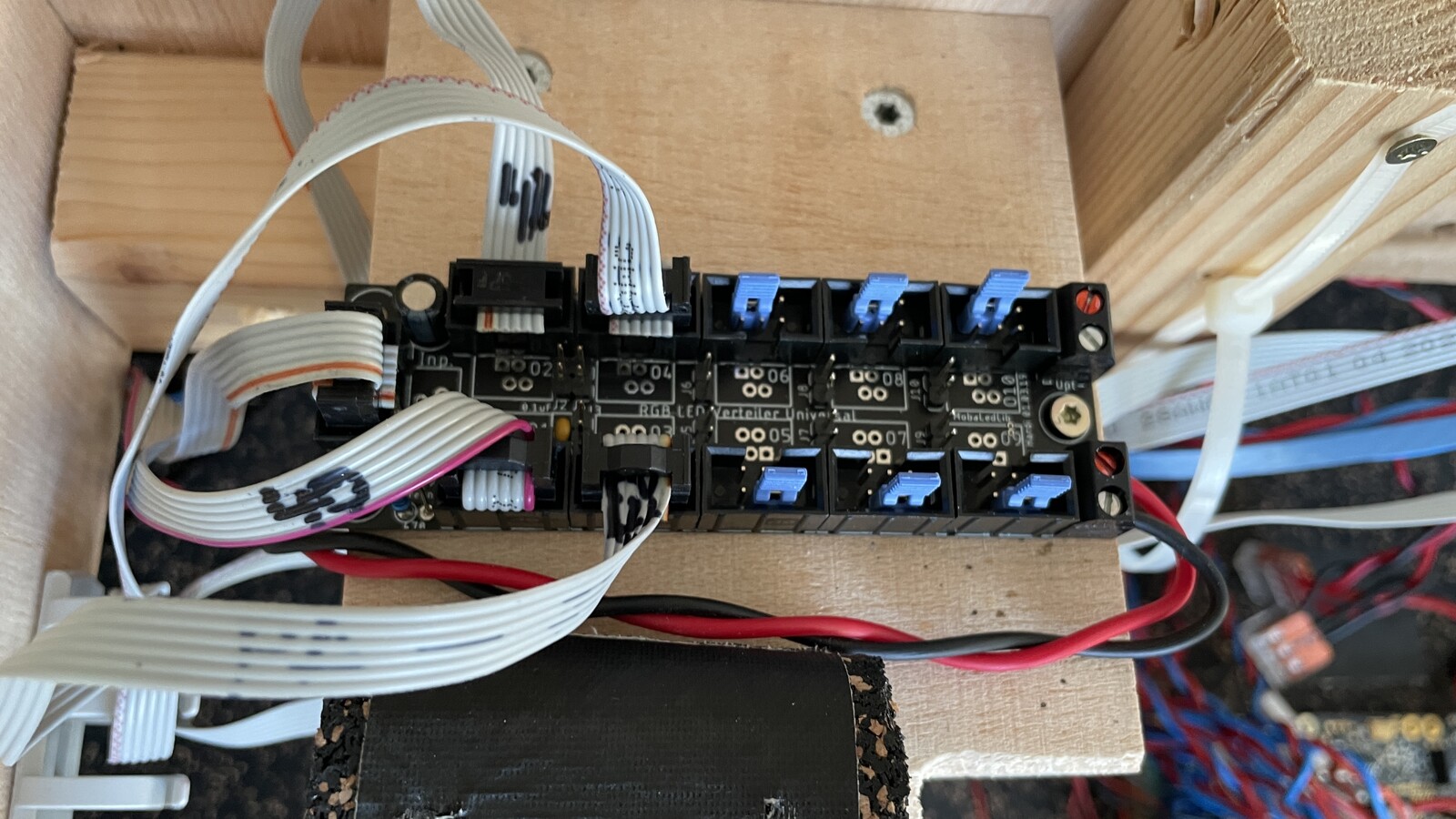

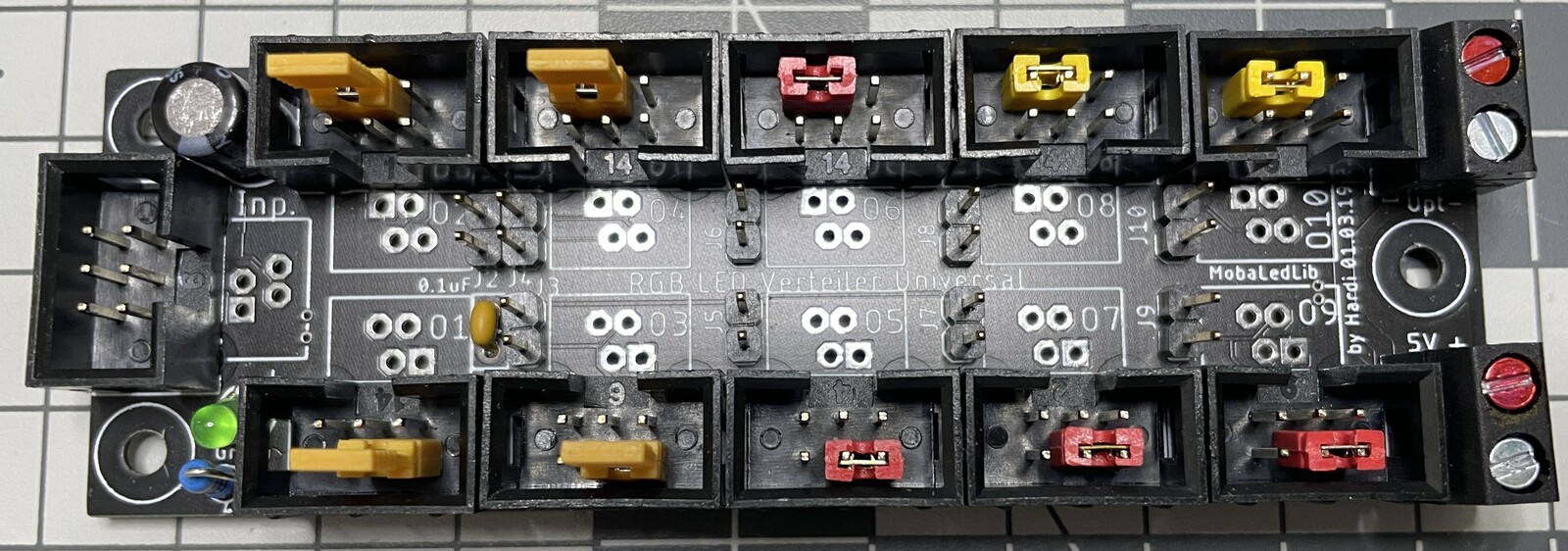

Diese waren ursprünglich eingebaut:

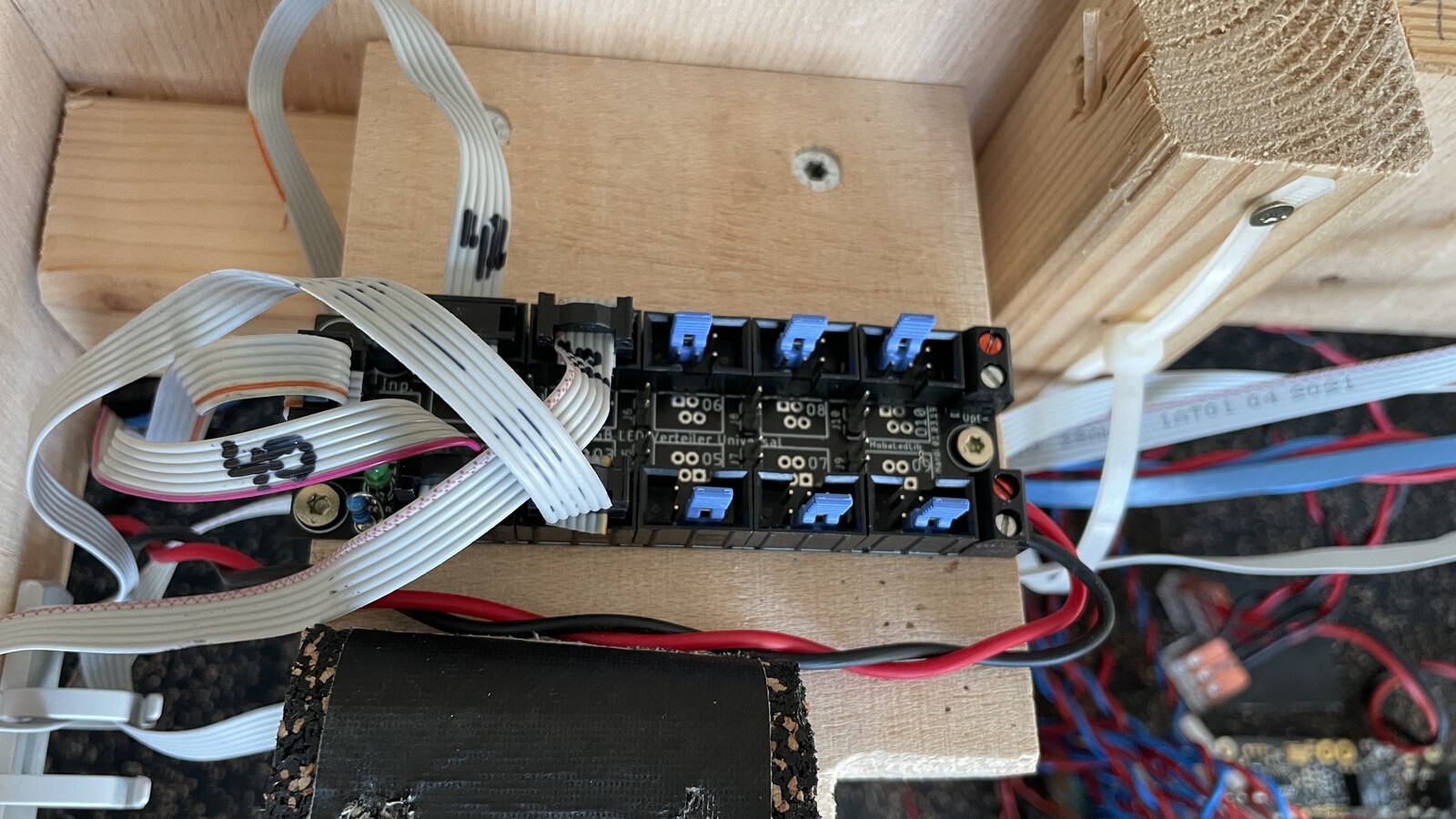

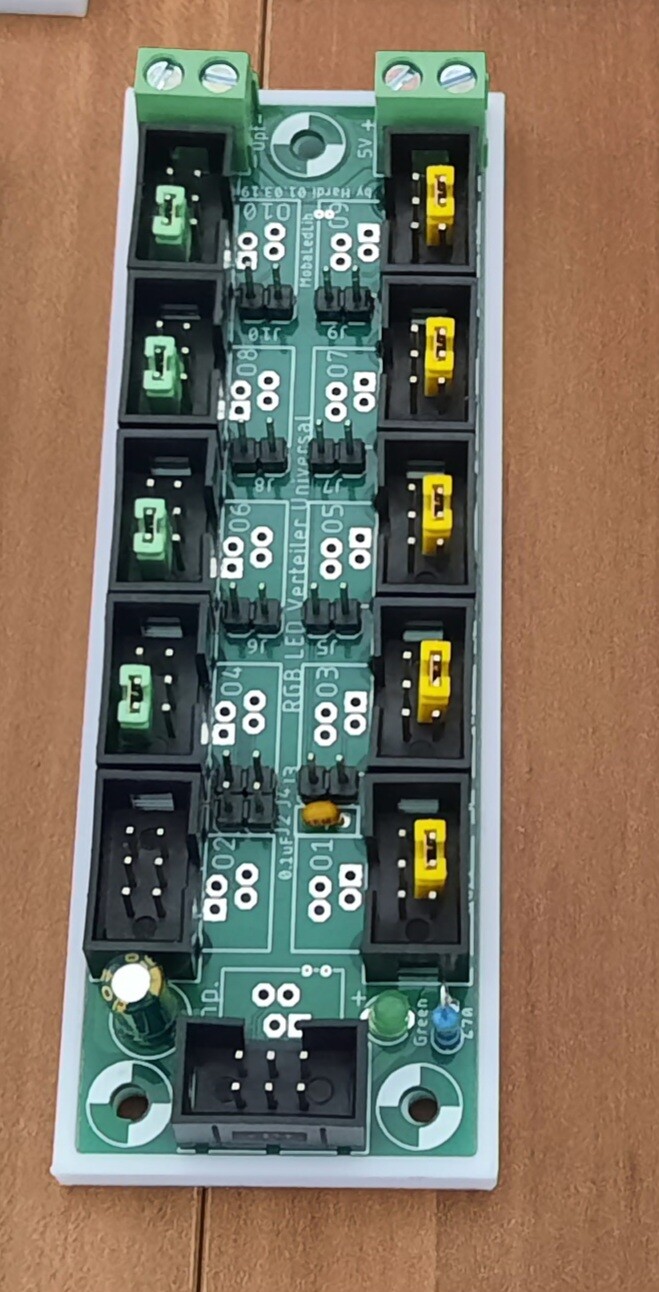

Diese sind eingebaut:

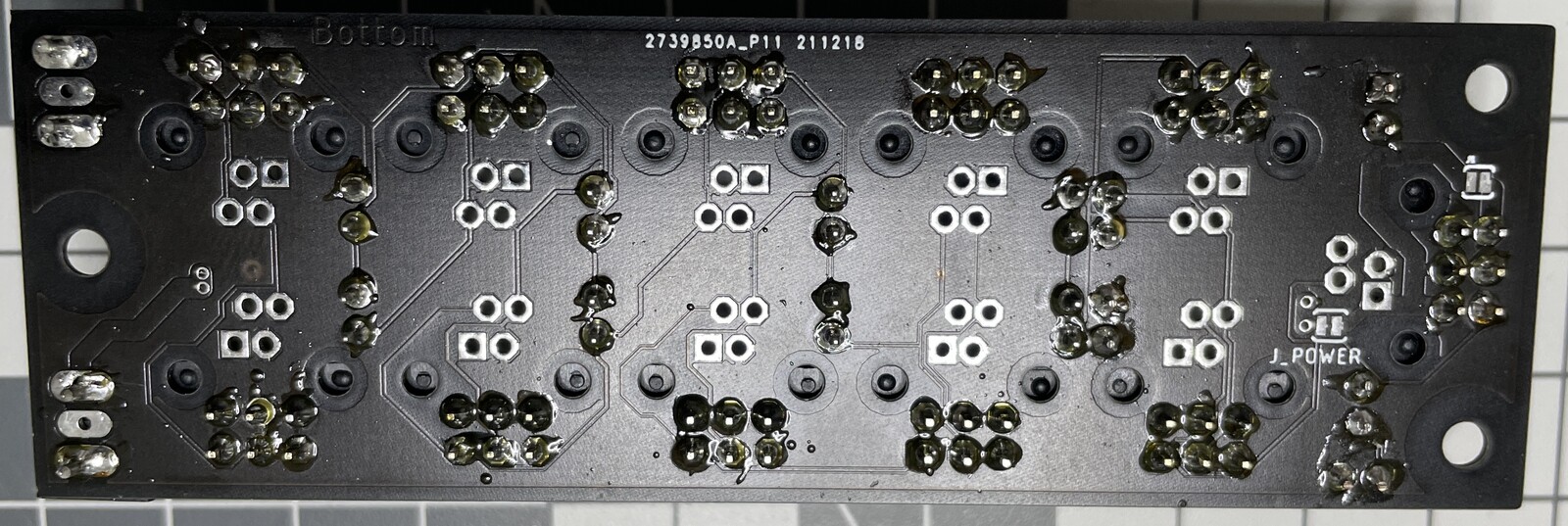

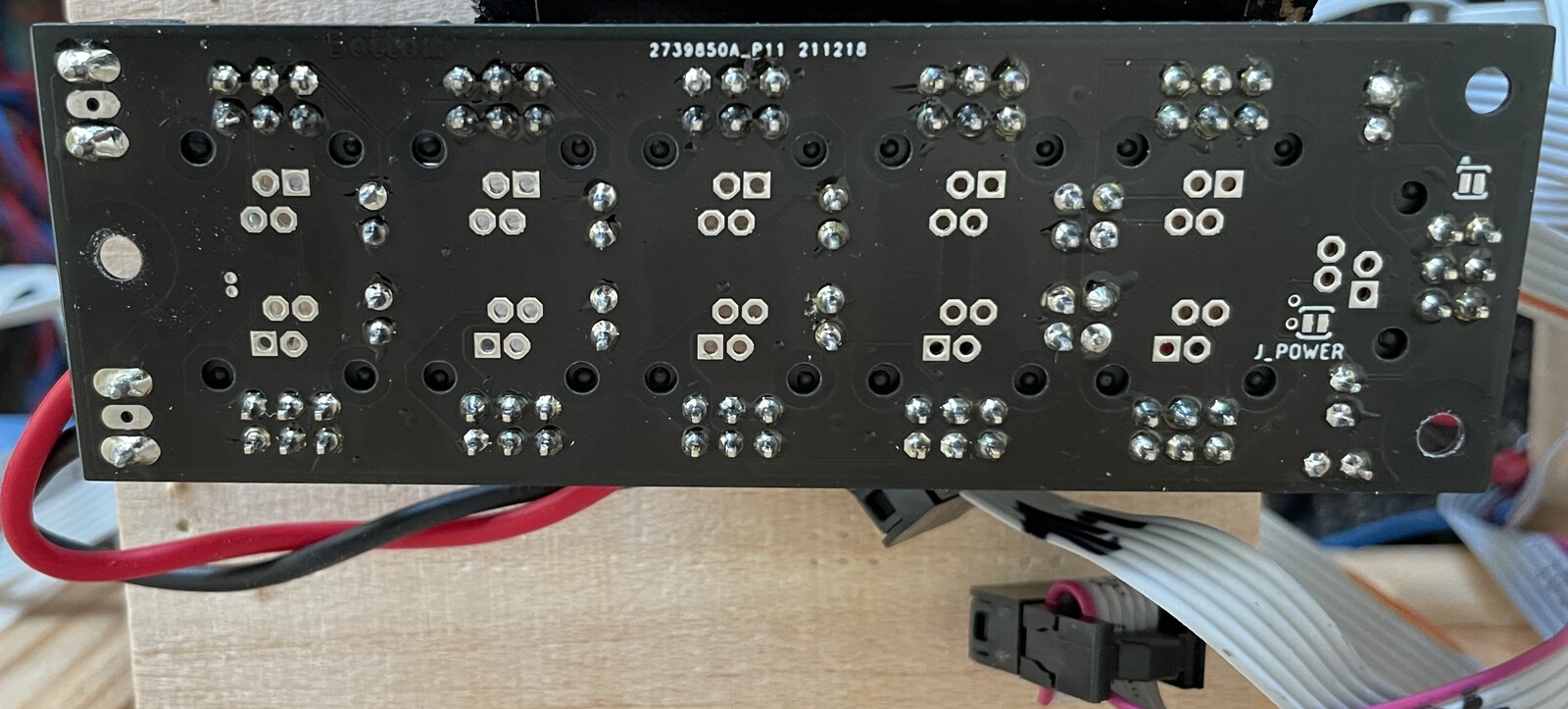

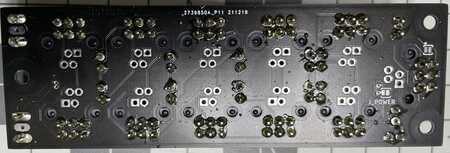

Hier komme ich erst später an die Unterseite...

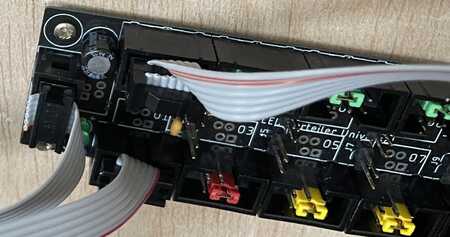

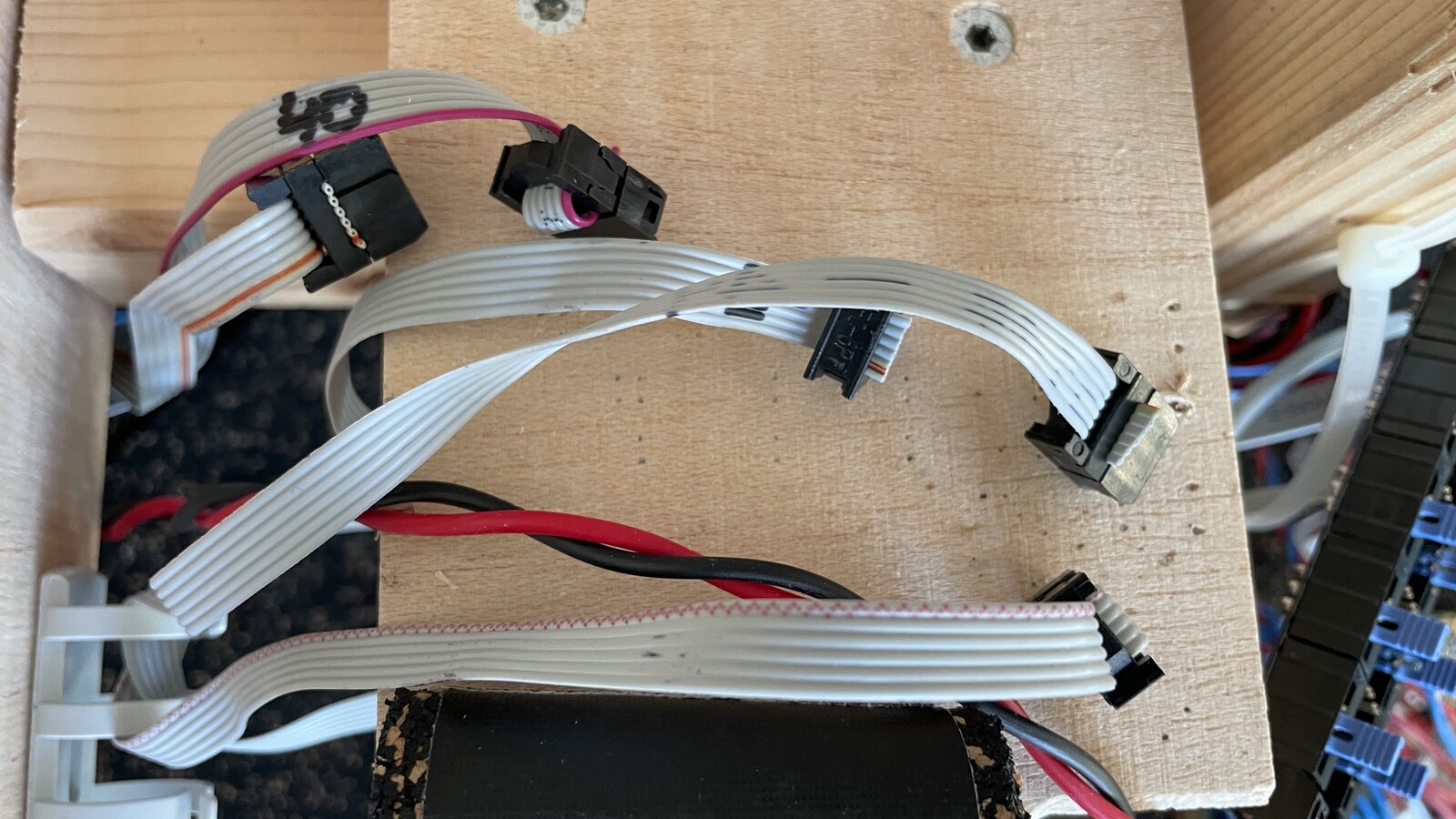

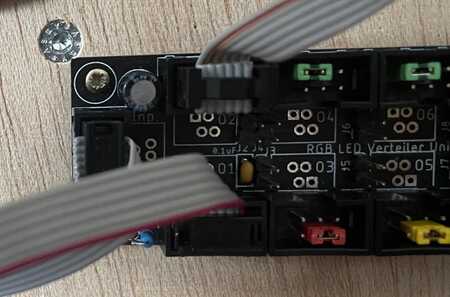

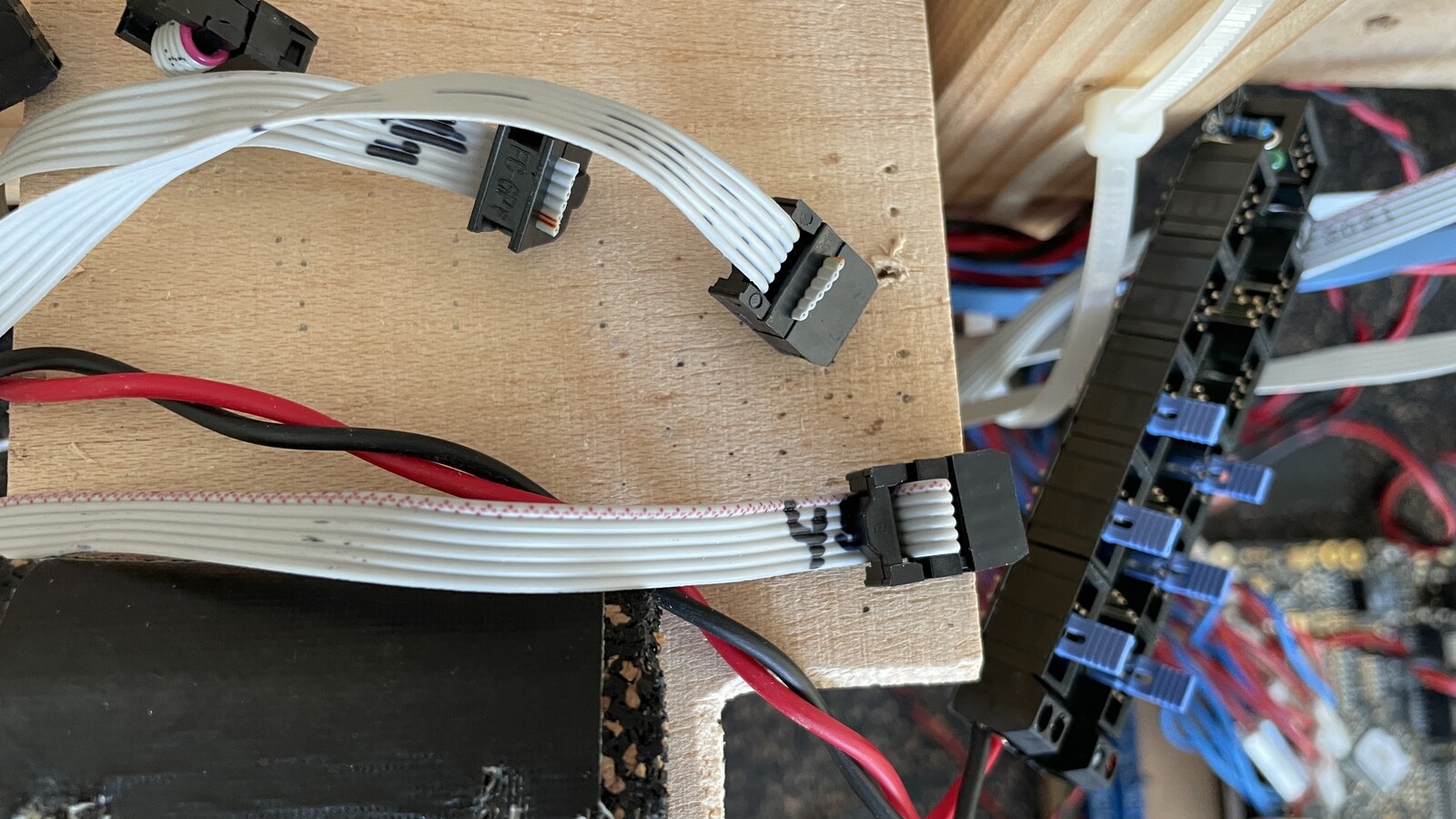

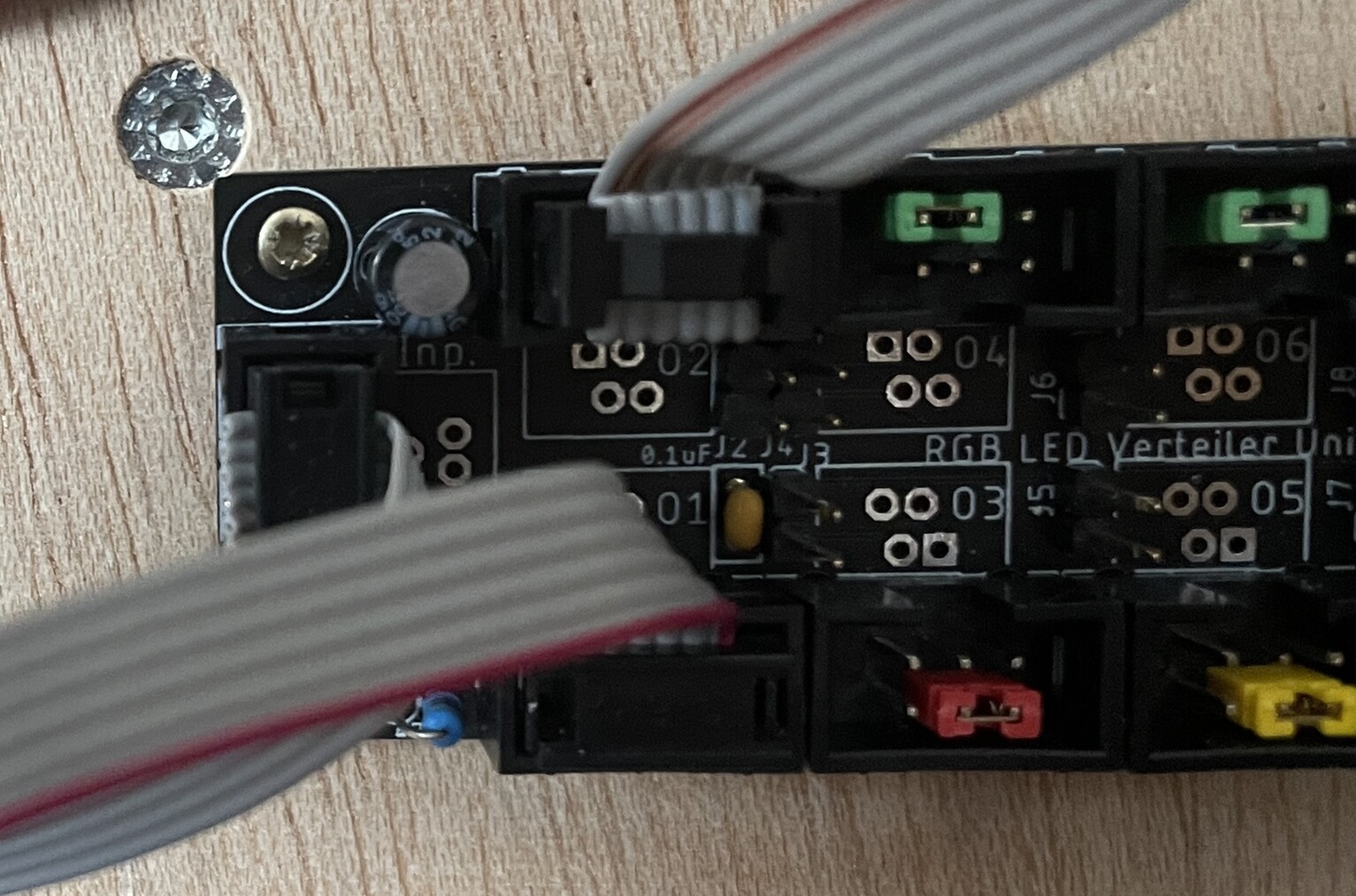

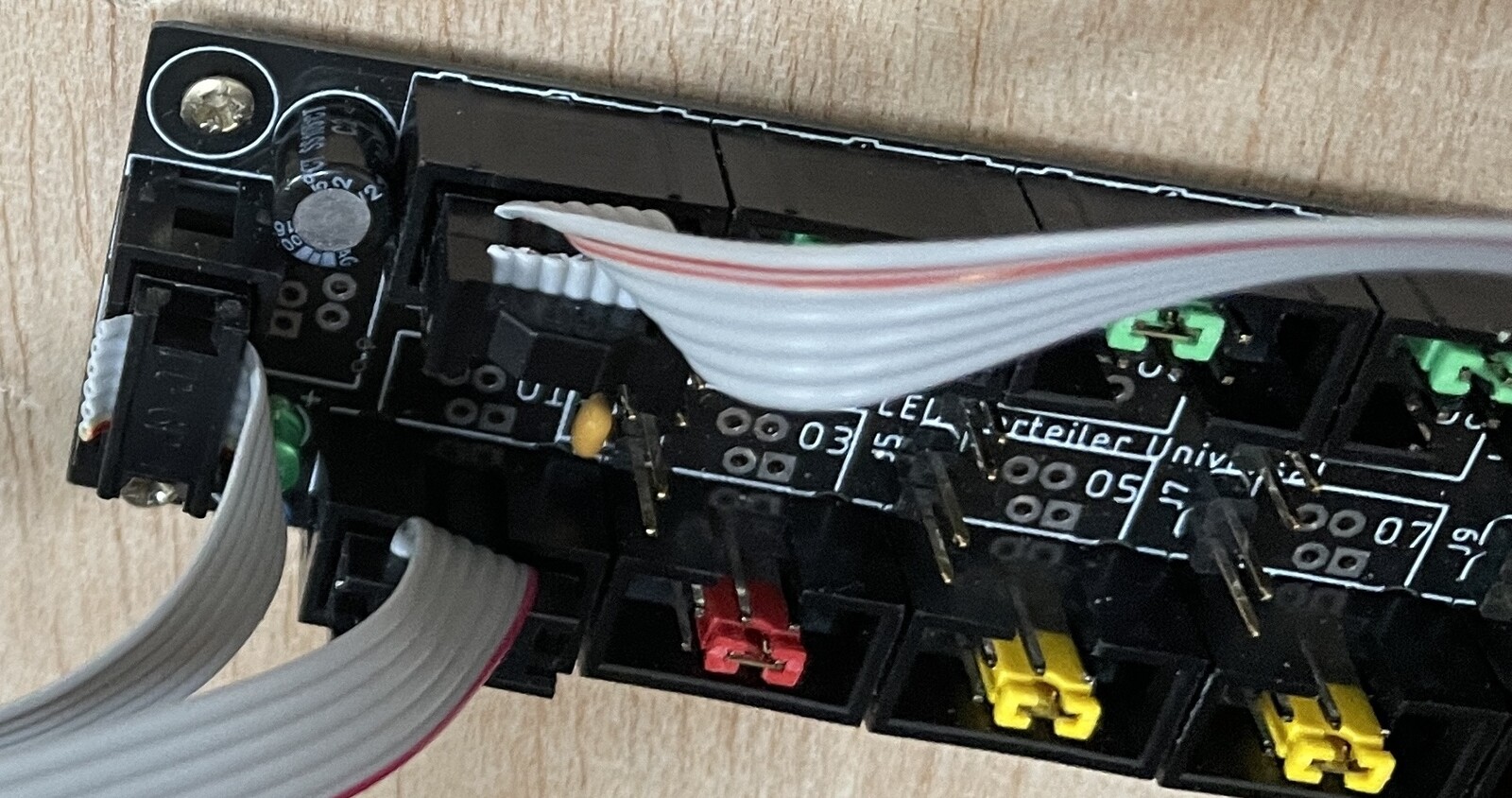

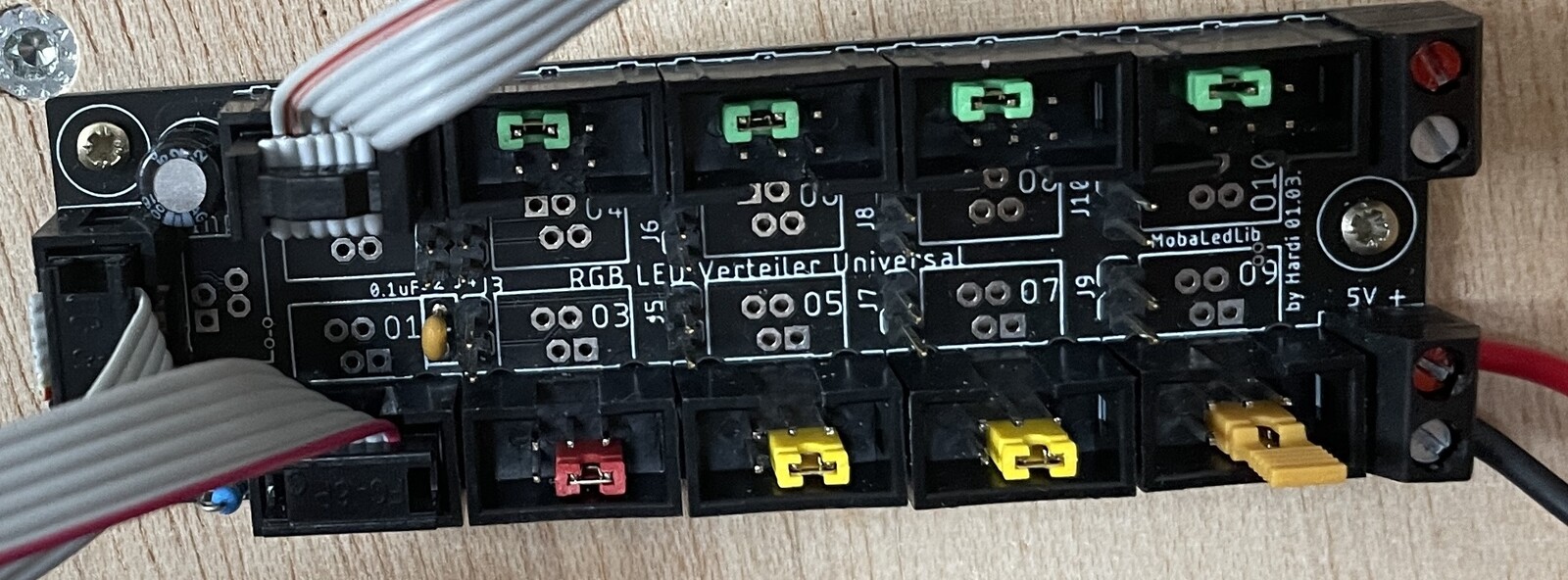

Hier nun die Kabel an den Verteilern:
V3

V4

[Moba-Jo]

Hallo Tobias

Die Fotos sehen meiner Meinung nach ok aus.

Meine Idee:
Füge doch bitte in deiner Programm-Generatordatei noch folgende 2 Zeilen hinzu:

- unter Weiche41 noch die Zeile für ein Servo am Blau-Kanal (wird in Excel als 3-3 angezeigt)
- über Weiche 46 noch die Zeile für ein Servo am Rot-Kanal (wird in Excel als 1-1 angezeigt)

Bitte beide Zeilen auch aktivieren (diese sollen also genau so aussehen wie die anderen Servo-Zeilen, als DCC-Adresse einfach eine nicht genutzte wie 900 eingeben) und zur Hauptplatine übertragen.

Vielleicht hilft es ja und die End-Heartbeat funktioniert.

Grüße
Jochem

[GerdR]

@system47 Hi Tobias,

Alles was an Out4 hängt wird nicht erkannt oder erreicht.

Mess doch mal mit nem Multimeter ob du zwischen Pin 1 (+5Volt) und Pin 3 (GND) am Ausgang 4 des Verteilers überhaupt eine Spannung anliegen hast.


So - und jetzt für die Bastler unter uns:

Nimm eine WS2812 und löte da einen Wannenstecker dran.

Pin1 des Steckers an +
Pin2 des Steckers an Data in
Pin3 des Steckers an GND
Pin4 des Steckers an Data out

jetzt definierst du im Execl sheet 1 Heartbeat (der Ausgang auf der Hauptplatine)
1 RGB LED - Farbe völlig egal (deine Test LED)
eine zweite Heartbeat, der Eingang auf der Hauptplatine.


Auf dem Verteiler bis auf Out1 alles gebrückt (2-4), in out 1 die test WS2812 - sollte jetzt leuchten,
weiter gehts, Brücke bei out 2 raus, test RGB auf out 2, brücke auf out 1, RGB sollte leuchten,

usw.

Was passiert an out 4 und out 5??? out4 test LED, Brücken bei out 1 - 3 und 5 - 10

GerdR

[rstaiger]

… laienhafte Zwischenfrage an die Experten: Kann es Probleme bereiten, wenn die Platinen ohne Abstandhalter oder Isolation fest auf die Holzunterlage geschraubt werden? Ich weiß, Holz isoliert, aber nicht perfekt. Ich trau‘ mich das nicht. Oder kann ich mir die Mühe künftig sparen und es so machen wie Tobias in diesem Beispiel.

LG Ralph

[GerdR]

Es kann sein wenn du die Platine festschraubst das du Spannung in die Platine bekommst und irgendwann ist mal eine der feinen Leiterbahnen durch oder eine der Lötstellen hat einen Wackelkontakt.

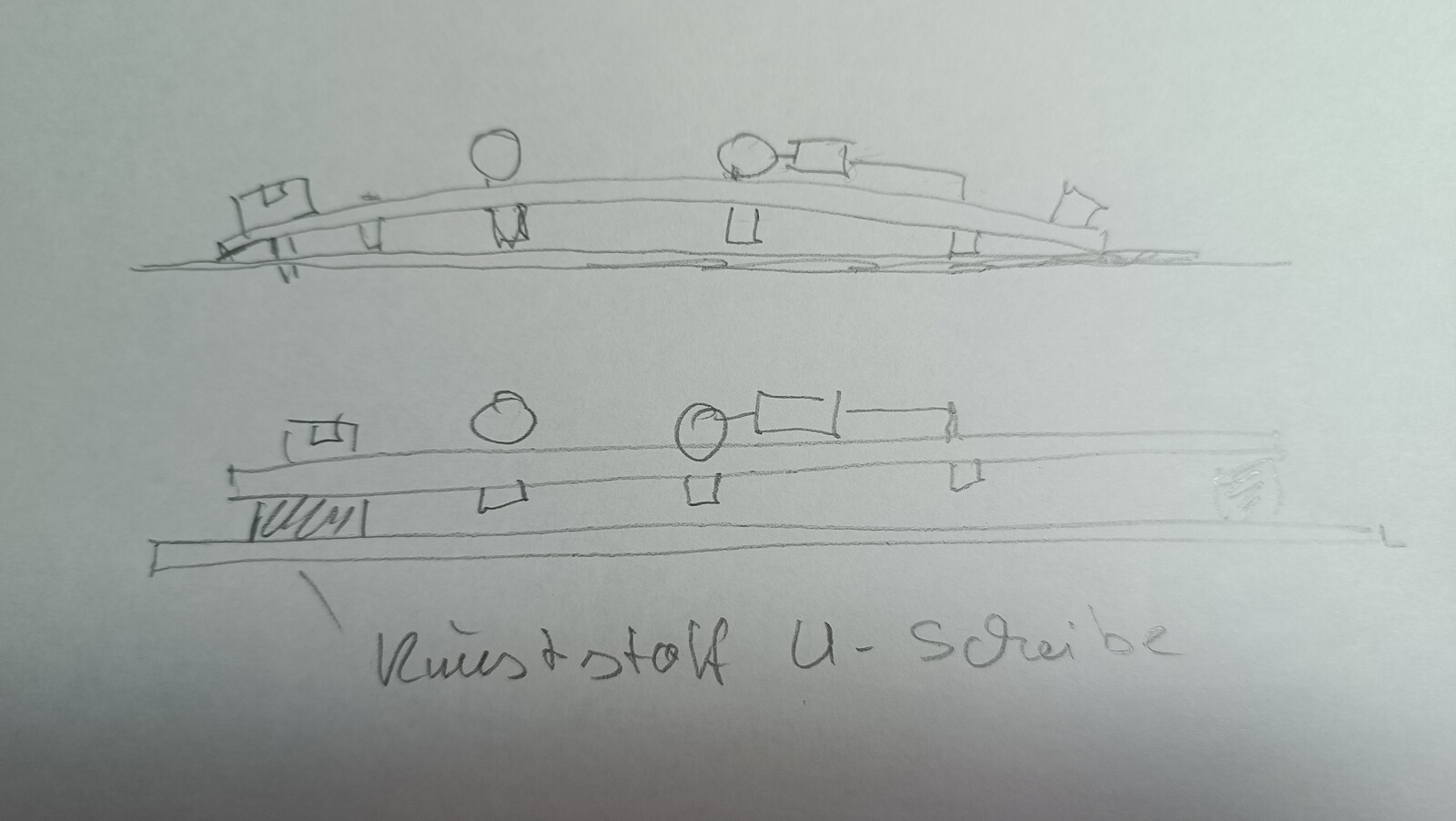

Sieht nicht schön (gezeichnet) aus, aber sollte es etwas klarer machen, besser ist es Kunststoff U-Scheiben zu benutzen, oder - am Besten ein 3D gedrucktes Gehäuse oder Rahmen.

https://wiki.mobaledlib.de/3d_druck/zubehoer/3dgehaeuse

GerdR

Nachtrag:

Ich persönlioch würde die Platinen nie ohne Gehäuse auf der Werkbank benutzen, da hat man schneller einen Kurzschluß als man "Alles frei" sagen kann.

[marcosmoba]

Kann es Probleme bereiten, wenn die Platinen ohne Abstandhalter oder Isolation fest auf die Holzunterlage geschraubt werden?

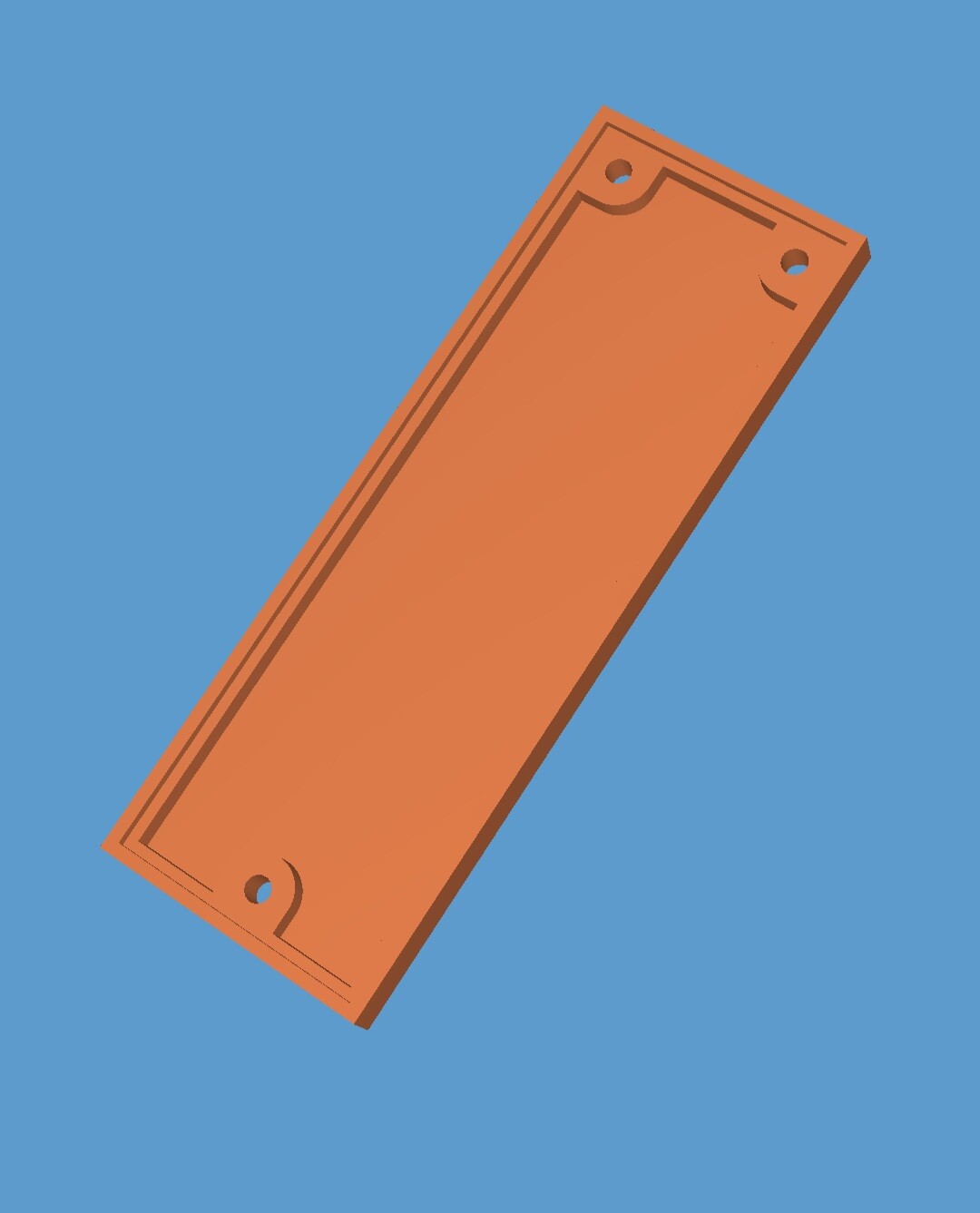

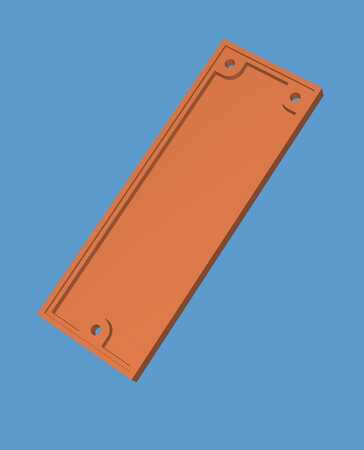

Ich verwende zumindest diese Montagewannen die ich mal gemacht hatte und Frank @Frank_TT meine ich auch irgendwo abgelegt hat.

MLL_Verteilerplatine_200.stl

(55.65 KiB) 1-mal heruntergeladen

[Gasco]

Hallo Ralph

da ich keine Gehäuse verwende, hab ich mir PVC Röhrchen geschnitten um die Platinen mit etwas Abstand zu befestigen

direkt auf Holz würde ich sie nich schrauben, da es durchs löten ja Erhebungen geben kann, und beim schrauben eventuell sich dann Spannungen ergeben können

[system47]

Hallo Jochem, @Moba-Jo
das habe ich gemacht, aber die LED2 bleibt aus

Mess doch mal mit nem Multimeter ob du zwischen Pin 1 (+5Volt) und Pin 3 (GND) am Ausgang 4 des Verteilers überhaupt eine Spannung anliegen hast

Hallo Gerd, @GerdR
vielen Dank für Deinen Vorschlag.

Ich habe mich wohl nicht klar genug ausgedrückt.

Nur in der oben genannten Konstellation ist Out4 nicht erreichbar.

Tausche ich die Servos Out3 und Out4 gegeneinander und passe es im Programmgenerator an, funktioniert Out4
und die Servos wie gewünscht. Nur die LED2 leuchtet nicht.
Wenn ich die 64er LED Matrix an Out4 anschliesse funktioniert diese.

Ich verstehe leider nicht warum es funktioniert, wenn ich die Anschlüsse tausche.

[Percival]

Hallo Tobias

bitte prüfe mal alle deine Wannenstecker und drücke die ordentlich zusammen.

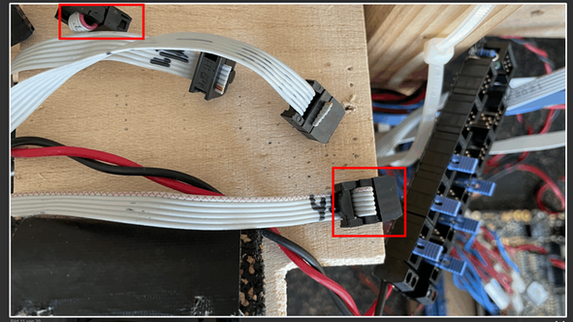

Ich sehe mindestens 2 Stecker wo zuviel Luft zwischen Kabel und Schneidklemme ist und somit die Verbindung ein Zufall ist.
Hier eine kurze Anleitung
https://wiki.mobaledlib.de/anleitungen/ ... _anbringen

[system47]

Hallo @Percival
danke für den Hinweis.
Ich habe alle Stecker "nachgearbeitet" die LED2 bleibt aus.

[GerdR]

Nur in der oben genannten Konstellation ist Out4 nicht erreichbar.

In welcher Konstellation? Einmal schreibst du von Verteiler an out4, einmal von servos.

Irgendwie machst du immer zwei Schritte gleichzeitig .

1. Leuchtet HB2 wenn auf dem ersten Verteiler alle Out von 2 nach 4 gebrückt sind ?

2. Leuchtet HB 2 wenn statt Verteiler 1 der zweite Verteiler an der Hauptplatine angeschlossen ist und alle 2-4 gebrückt sind?

3. Wenn ja - leuchtet HB 2 wenn Verteiler 1 an der Hauptplatine ist und verteiler2 an out4?

Wenn ja, leuchtet HB2 wenn Verteiler 2 an jedem anderen Out angeschlossen ist?

Und wenn du jetzt wieder irgendwo ein Servo anschließt - warum?

Probier doch erstmal aus ob es ohne irgendwelche Verbraucher einen geschlossenen Stromkreis von der Hauptplatine durch die Verteiler zurück zur Hauptplatine gibt - egal wo die Verteilerplatine 2 angeschlossen ist.

GerdR


Nachtrag : kommen überall die 5 Volt an Pin 1 an?
