540 BiPol reagiert nicht auf die Programmierung

[jpj61]

Hallo zusammen,

irgendwie hänge ich mit der Steuerung der 540 fest.

Was soll passieren:
der Motor soll sich 20 Sekunden drehen und dann 10 Sekunden stehen

Was ich gemacht habe:
Bei der Lichmaschine Pro erstmal einen virtuellen Kanal gesetzt, da die LED nur virtuell existiert.

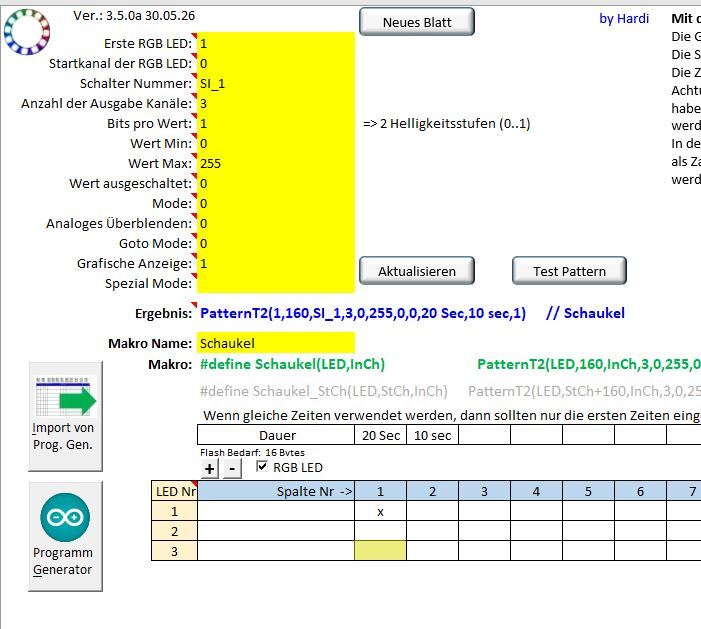

Dann im Pattern Configurator eine Sequenz angelegt, die bestimmt wann die LED leuchtet und wann nicht. (Zeile 23)
Die wird über LED to Var abgefragt und übergibt das Ergebnis an die Schaukel. (Zeile 24)
Zeile 27 und 28 steuern dann den Motor

Bisher habe ich es über einen Blinker gesteuert.

Bin mir unsicher, wo jetzt der Fehler liegt, hab ich da im Pattern murks gemacht, oder funktioniert es einfach von der Logik nicht?

Gruß Jan

[PeterVT11]

Hallo Jan,

den Pattern kann ich leider bei mir nicht laden. Kannst Du bitte mal das Original MLL_PCF einstellen.
Soll das Pattern eigentlich dauernd laufen? Oder soll das geschaltet werden und einmal ode mehrmals laufen?

Mir fällt auf, dass die Zeilen 27, 28 und 30 keine Adresse haben und daher dauernd leuchten.

[jpj61]

Hallo Peter,
sorry, musste erst in den Keller und meine Windows Kiste anwerfen.

...
Kannst Du bitte mal das Original MLL_PCF einstellen.
...

Gibt es beim Pattern auch eine Funktion zum speichern einzelner Tabellenblätter?
Hilft Dir das?

...
Soll das Pattern eigentlich dauernd laufen?
...

Ja, solange die Lichtmaschine Strom hat.

...
Mir fällt auf, dass die Zeilen 27, 28 und 30 keine Adresse haben und daher dauernd leuchten.
...

Die 27 hat doch als Adresse die "Schaukel", auf die bezieht sich ja auch das LED to Var.
28 ist das Gegenstück zu 27, um den Motor drehen zu lassen, benötigt man laut einem Beitrag hier im Forum eine Zeile mit einem Wert, die andere mit 0.
Sind beide 0, dann steht der Motor, genauso wie wenn beide an sind.
Aber gut das Du fragst, denke da ist genau der Fehler im Pattern. Es ist zwar prinzipiell WS 2811, deshalb habe ich ihn als RGB definiert, es werden aber nur zwei Anschlüsse von der Platine angesprochen, also hätte ich wohl R und G definieren müssen.

30 ist die Heartbeat vom Verteiler, ich verwende da ein System, dass Michael mal vorgeschlagen hatte. Finde ich zur Fehleranalyse viel besser als die normale Definition der Heartbeat.

Gruß Jan

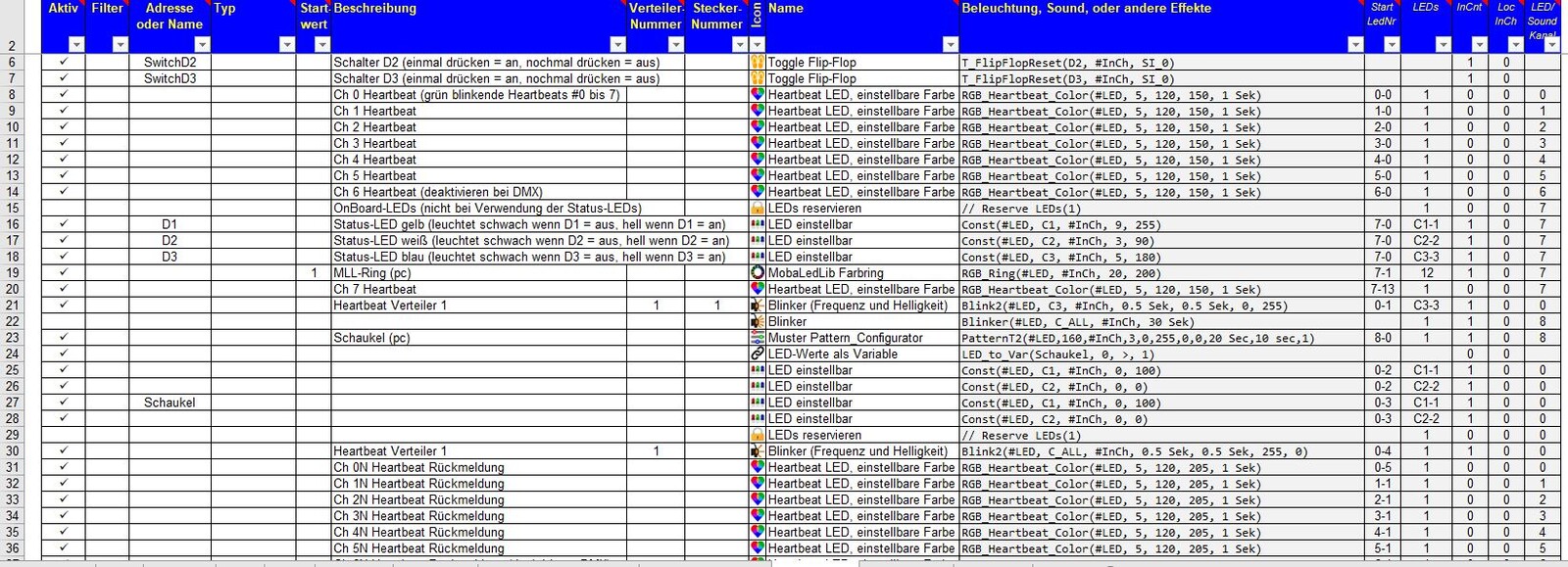

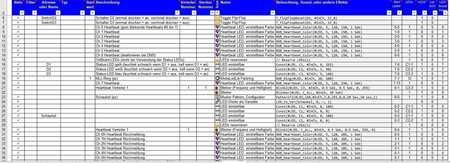

PS: das Bild in meinem Post ersetze ich gleich noch, damit die Zeilennummern mit sichtbar sind

[PeterVT11]

Hallo Jan,

im Pattern_Configurator kannst Du auf den LED-Ring

2026-08-04 20_05_10-Pattern_Configurator.xlsm - Excel.png (3.33 KiB) 19 mal betrachtet

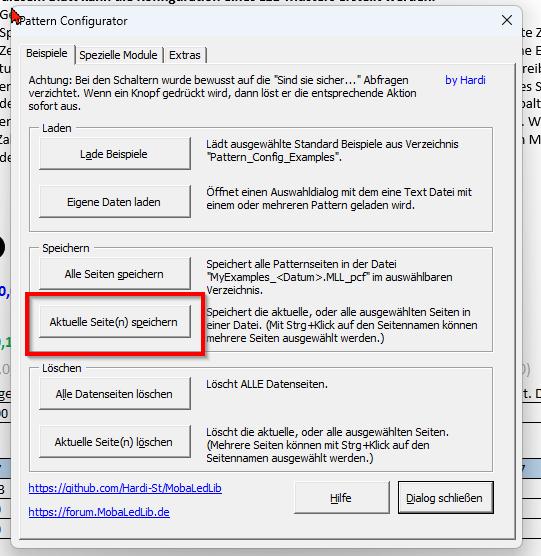

klicken, dann kommt folgendes:

Hier kannst Du die aktuelle Seite speichern.

Ich muss gestehen, von der BiPol-Platine und ihrer Programmierung weiß ich noch nicht viel. Hab aber meine Zweifel, was im PGF steht.
Die BiPol muss ich mir mal in Ruhe anschauen.

[jpj61]

Hallo Peter @PeterVT11 ,

wieder mal so eine Funktion, die sich dem Anwender nicht so einfach erschließt.

Mach ich morgen, auch den Beitrag bzgl. der 540 und ihren Einstellungen schicke ich Dir morgen.
Das Verlinken im Forum funktioniert unter Android nicht wirklich..

Dir erstmal einen schönen Abend.
Gruß Jan
