Was lässt sich nicht machen?

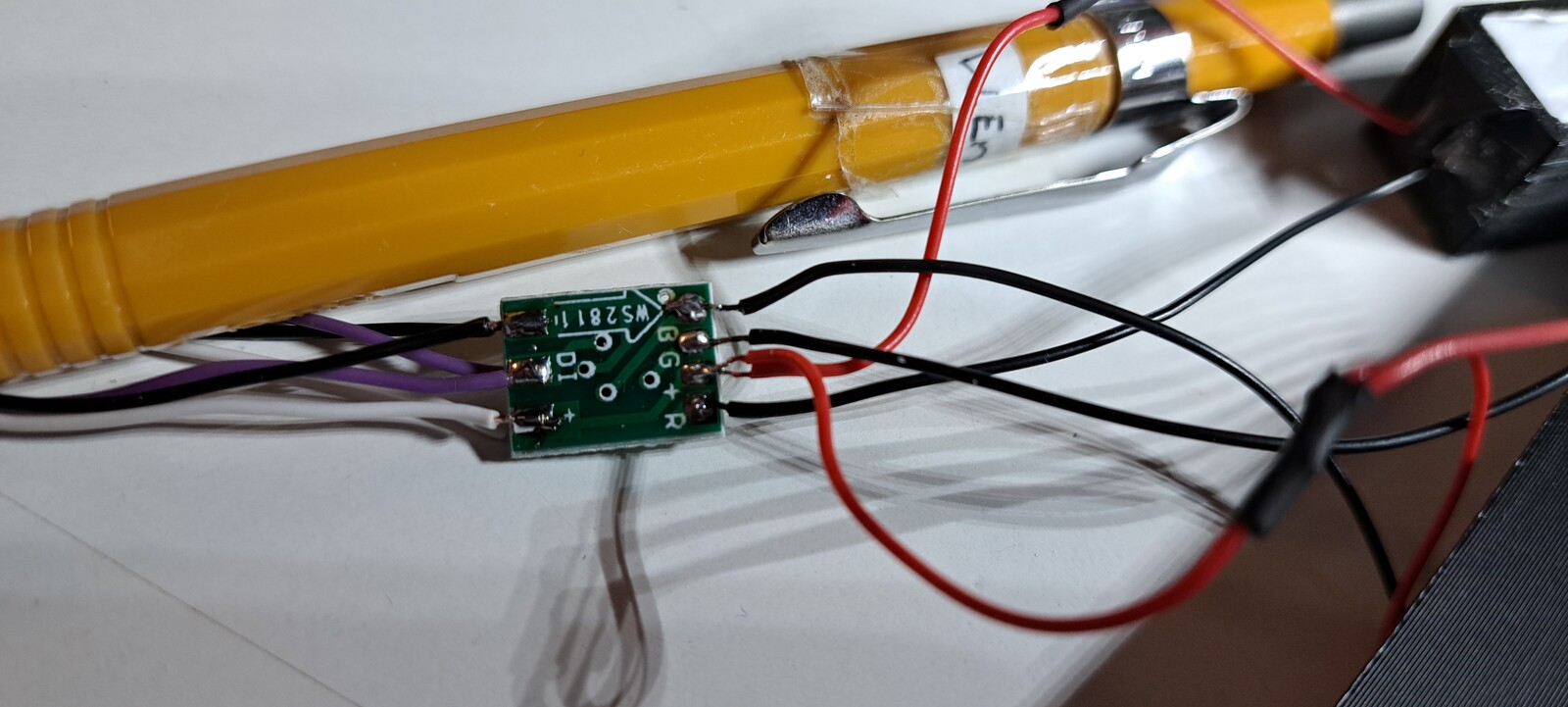

An der 2811 Platine (Schokotafel) sind 3 warmweise LEDs (je eine am Lötpad R, G, B)angeschlossen. Leider reagiert nur eine davon auf die Einstellungen.
Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?
verschiedene Zuweisungen (Strassenlampe - GasLight, Einzel LED # 1,2,3)
Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
bevor ich den kompletten Lichtstrang von 19 auf 24 LEDs erweitert habe, haben die 3 LEDs unabhängig voneinander geleuchtet (auf und abschwellend)
Zusatzinformationen:
| Software | |
| Betriebsystem: | Windows 11 |
| Version der MobaLedLib: | Ver 3.3.2 - 19.12.2023 |
| eingesetztes Version von Excel: | MS Excel 365 |
| Hardware | |
| Version der Hauptplatine: | Version 1.8.2 - 22.12.2022 |
| Controller auf der Hauptplatine: | Arduino Nano |
| Ansteuerung der MobaLedLib-Effekte: | nur über Excel |
| Verwendete LEDs/ICs: | WS2812B WS2811 - IC |
Bilder und Dateianhänge
Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.
Hallo,

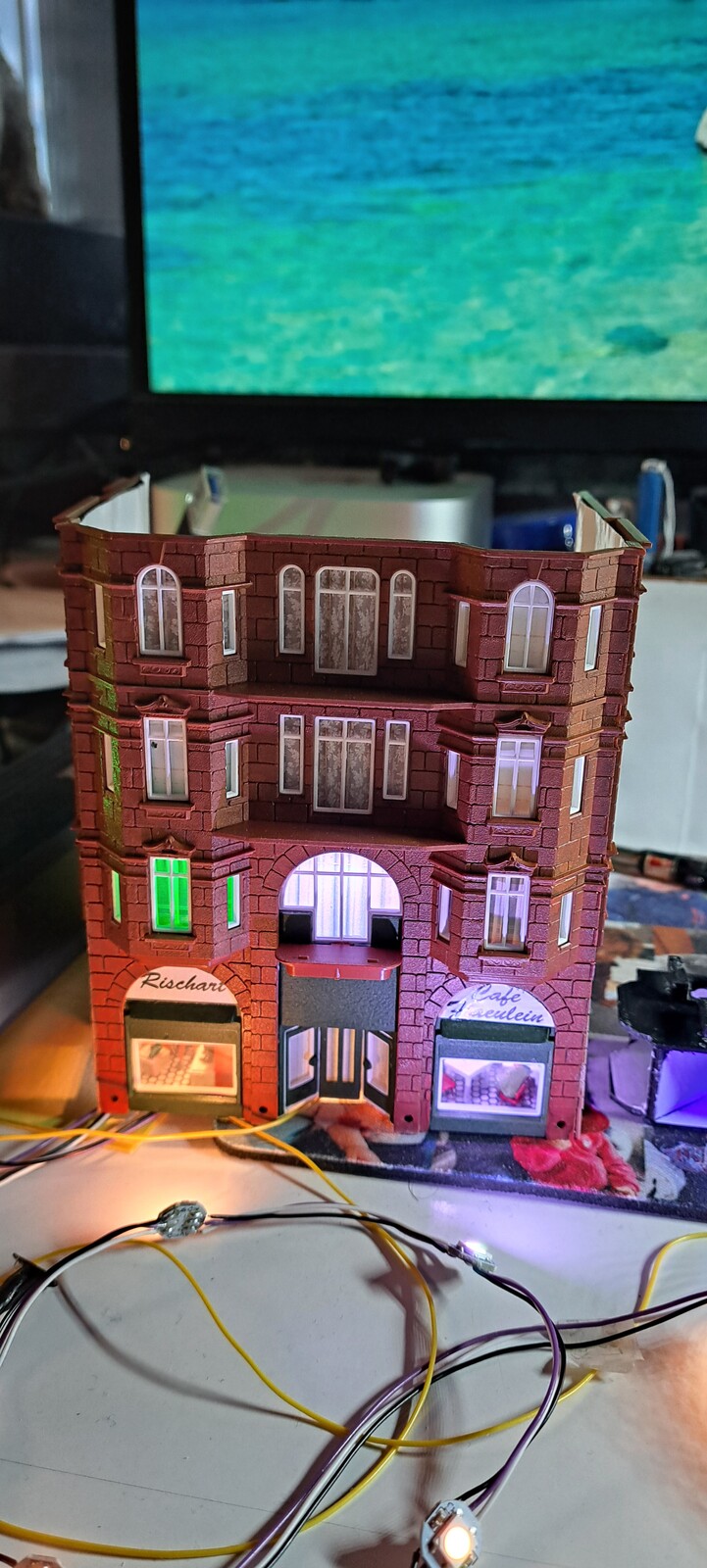

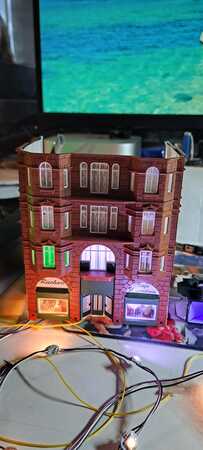

ich habe gerade mein Wiener Kaffeehaus in Arbeit und habe die Beleuchtung mit bisher 19 LEDs
(1x 2811 mit 2 Einzel LEDs ww an R + G sowie 17x 2812)
ergänzt auf 24 LEDs
(1x 2811 wie vorgenannt und zus. 1x 2811 mit 3 Einzel LEDs ww an R + G + B sowie 19x 2812).

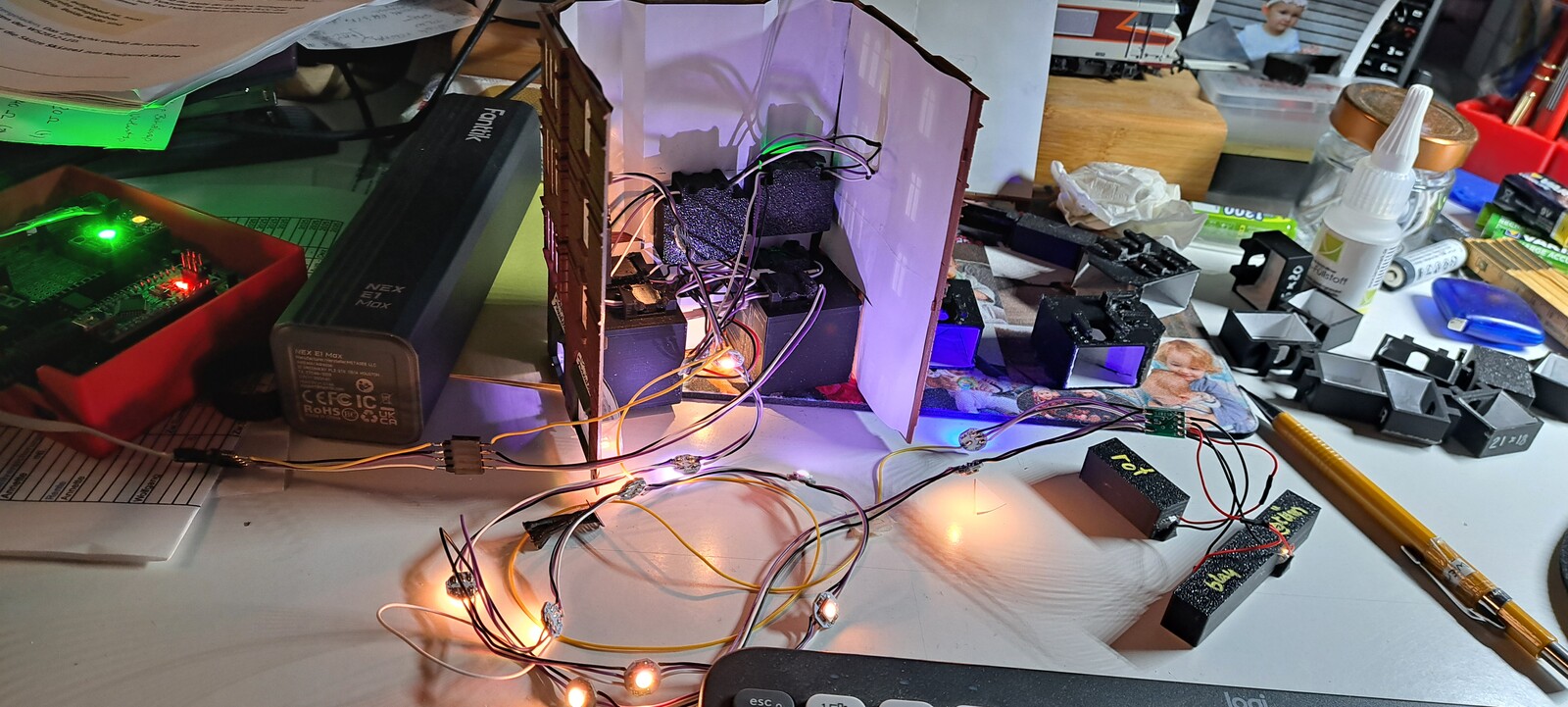

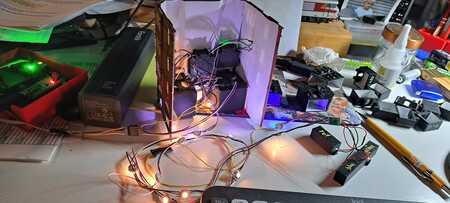

Nun leuchten am ersten 2811 die beiden LEDs ww, die 19x 2812 LEDs leuchten ebenfalls, nur am zweiten 2811 leuchtet nur 1 von 3 LEDs ww.
Bin ich nun am Limit mit dem am USB angeschclossenen Arduino? Aber warum leuchtet dann die letzte (ist eine 2812) LED und die beiden Heartbeats (Ein und Ausgang) trotzdem?

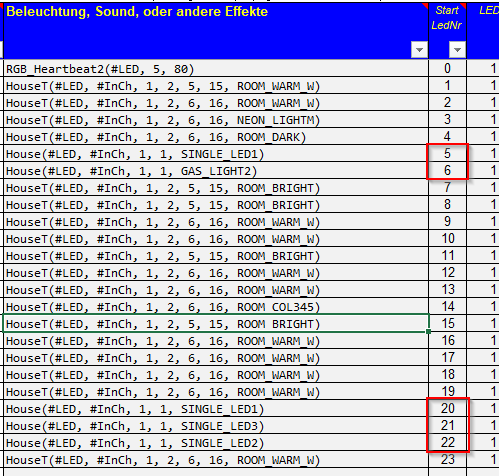

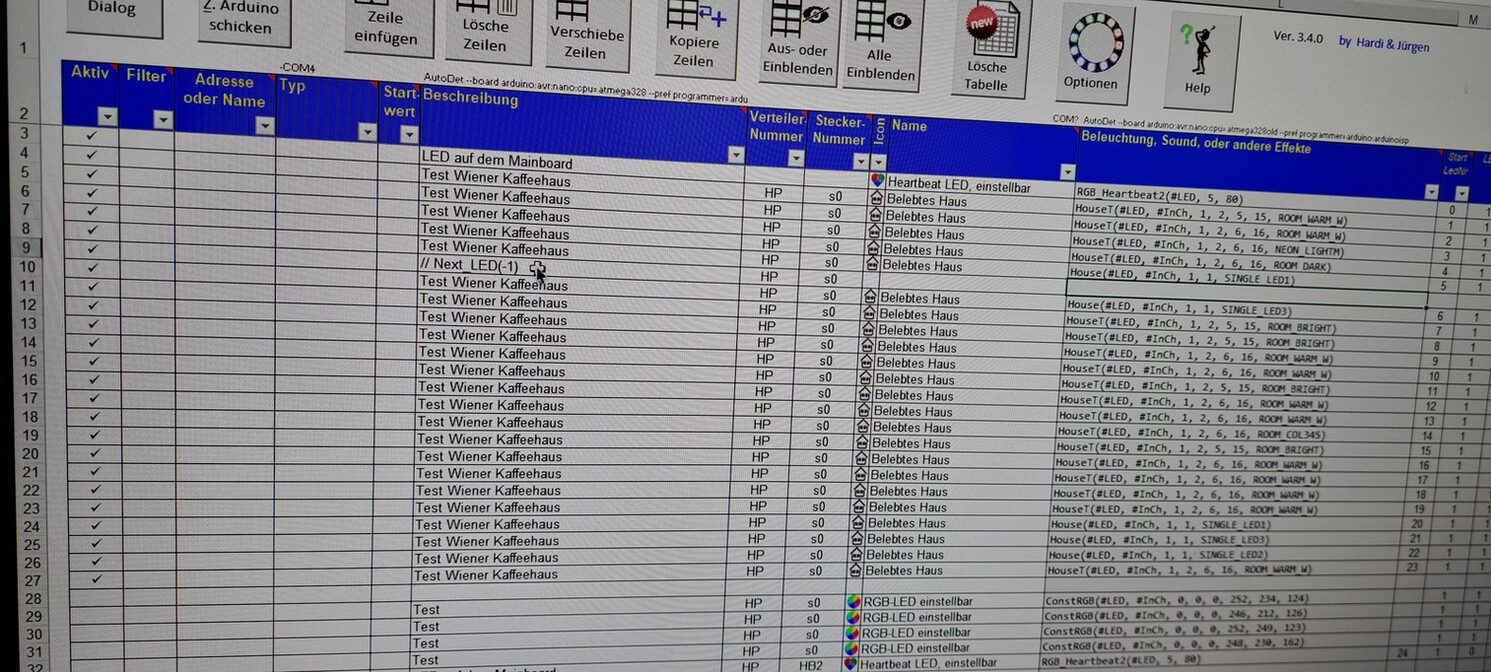

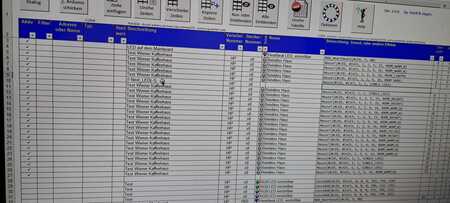

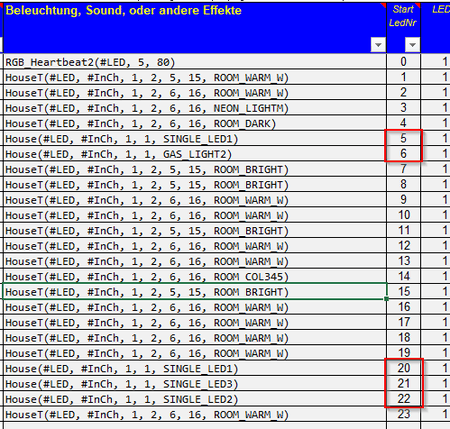

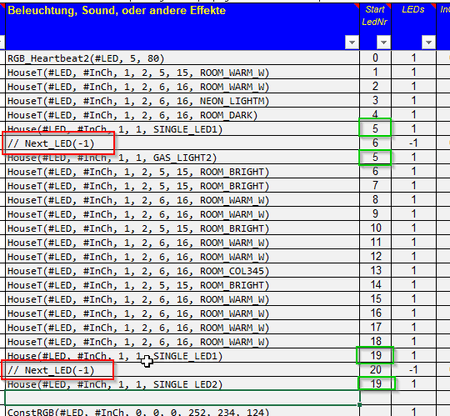

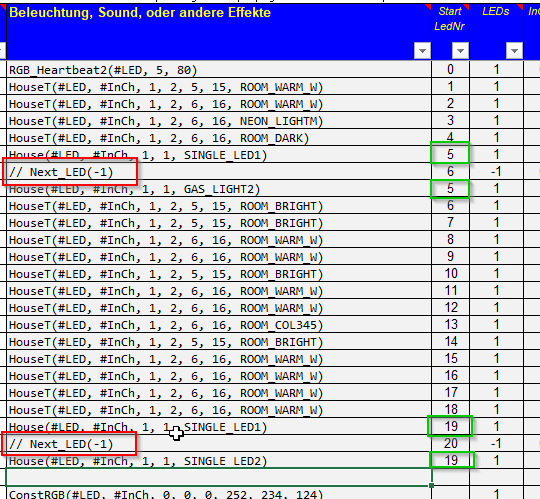

Habe ich im Prog.Gen. einen Fehler?
Ich stehe vielleicht auch nur auf dem Schlauch und jemand von euch kann mie die Hand reiche, damit ich einen Schritt neben den Schlauch trete.

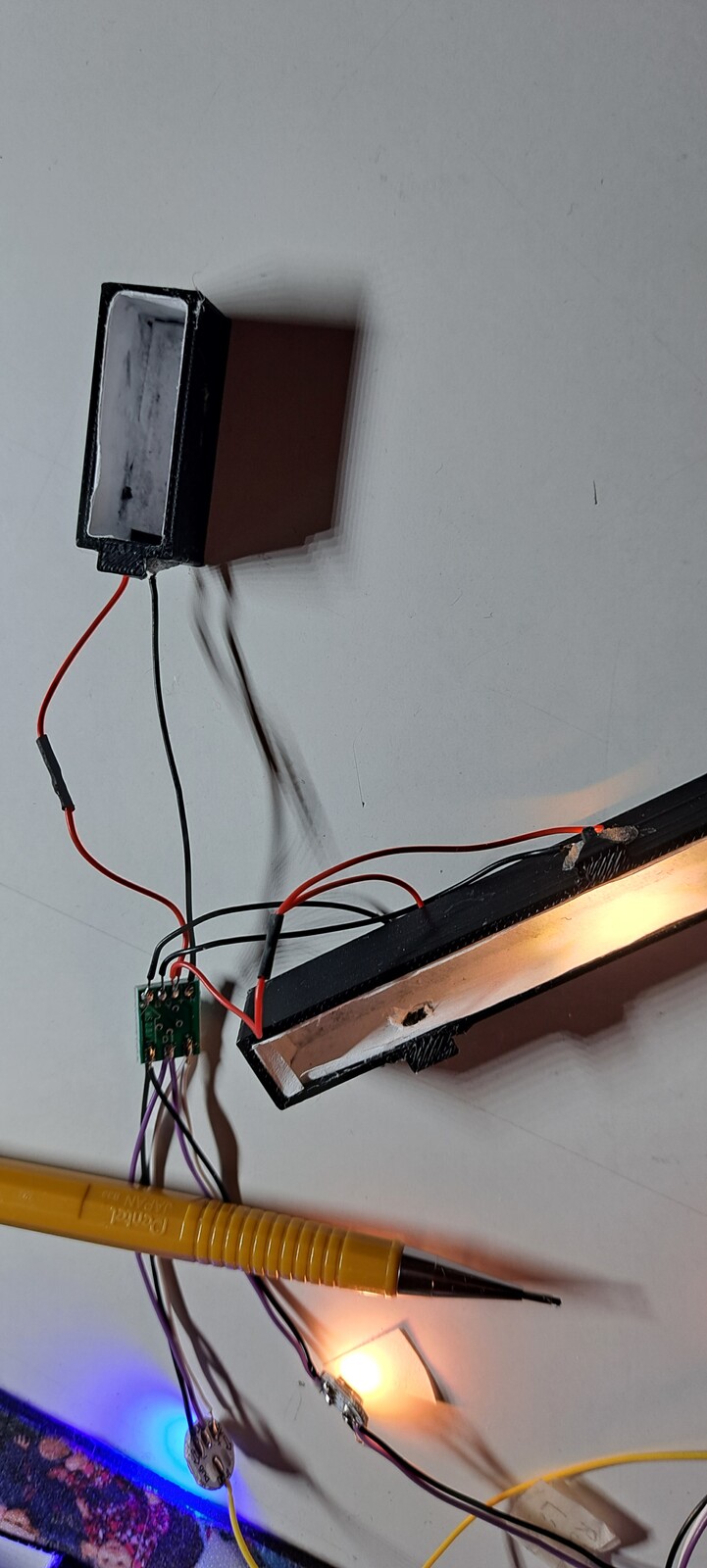

Im Anhang (so hoffe ich) findet ihr ein paar Bilder und die Prog.Gen. Datei.
