nur 3 WS 2811 lassen sich ansteuern

[KLuef]

Was lässt sich nicht machen?
Platine 521, 24 Single LED Connector SMD bestückt, V1.1 12/2020, unabhängig ob Lichtmaschine Classic oder Lichtmaschine Pro lassen sich nur die ersten 3 2811 ansteuern. Sämtliche Ausgänge mit Leds bestückt, 5V SUP und Jumper DO 8 gelötet, Jumper JP1 geschlossen.

Was wurde schon alles unternommen, um den Fehler zu finden bzw. einzugrenzen?
siehe oben

Hat es schon mal funktioniert und wenn ja, was wurde danach verändert?
nein, Platine 503 WS 2811 Multi-Use funktioniert problemlos.

Zusatzinformationen:

Software
Betriebsystem:	Windows 11
Version der MobaLedLib:	Hauptversion - Ver.: 3.5.0 05.11.2025
eingesetztes Version von Excel:	MS Excel 365
Hardware
Version der Hauptplatine:	LichtMaschine PRO (102)
Controller auf der Hauptplatine:	ESP32 38-polig
Ansteuerung der MobaLedLib-Effekte:	nur über Excel
Verwendete LEDs/ICs:	WS2811 - IC

Bilder und Dateianhänge

---

Dieser Text wurde erstellt mit dem Generator für Hilfeanfragen der MobaLedLib.

[Frank_TT]

Hallo Karl,

welche Farbe hat die Platine 521? Grün oder blau?
Wenn sie grün ist bitte mal ein gutes Foto von der Ansicht mit ICs hier einstellen.
Vielen Dank

[KLuef]

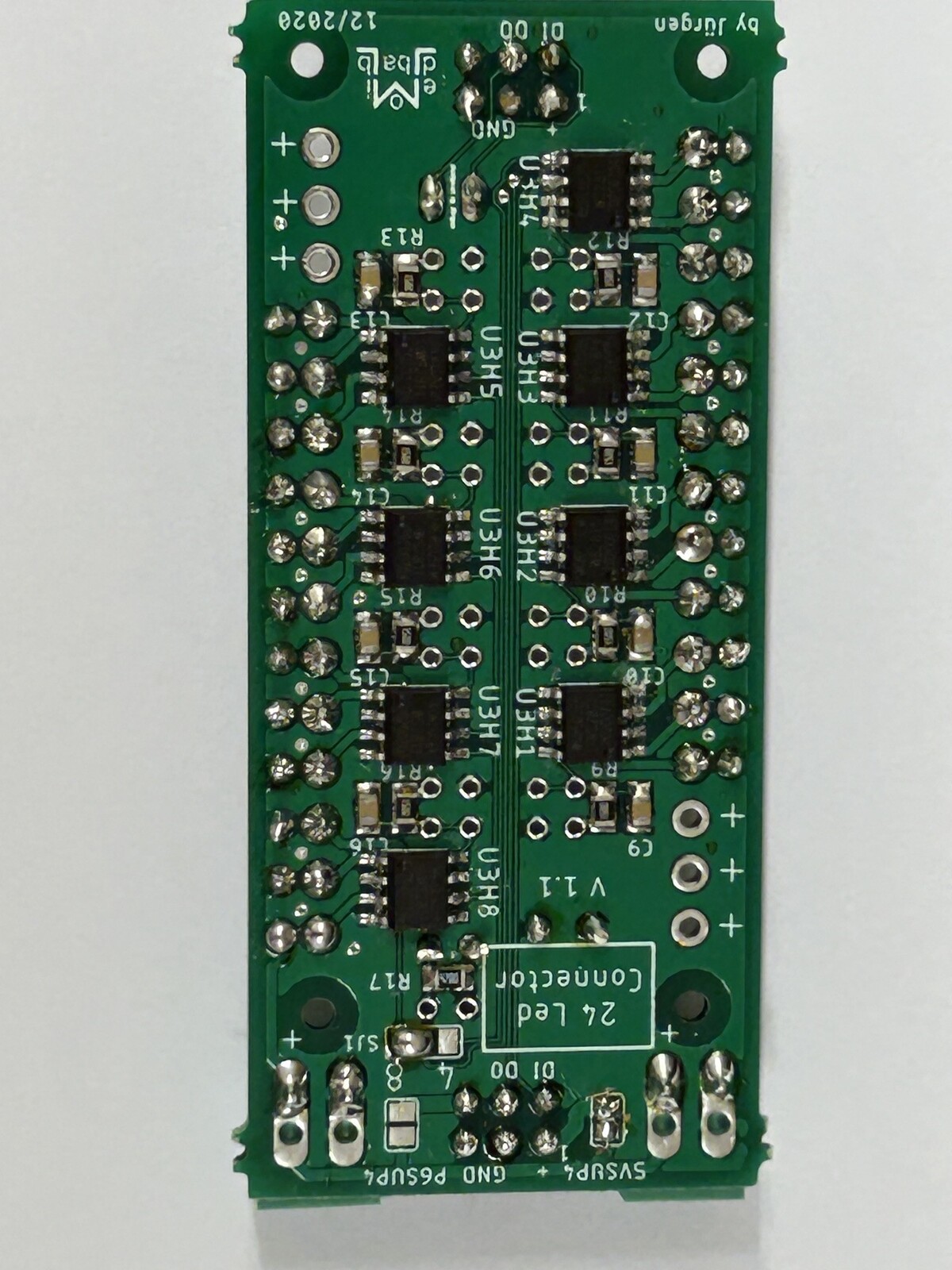

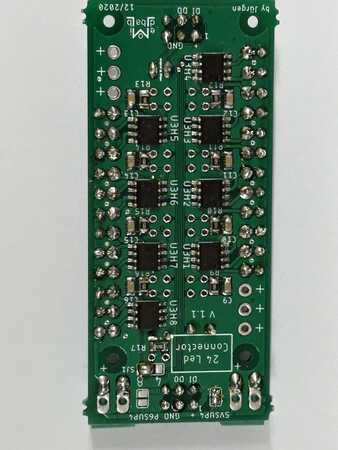

Hallo Frank, Danke für Deine rasche Antwort, hier das Foto mit der IC-Seite. Liebe Grüße Karl

Hallo Frank, Danke für Deine rasche Antwort, hier das Foto mit der IC-Seite. Liebe Grüße Karl

[Frank_TT]

Hallo Karl, dann schicke ich Dir eine neue Platine.
Falls Du noch etwas aus dem Shop benötigst, einfach bestellen.

[raily74]

Hallo Karl,

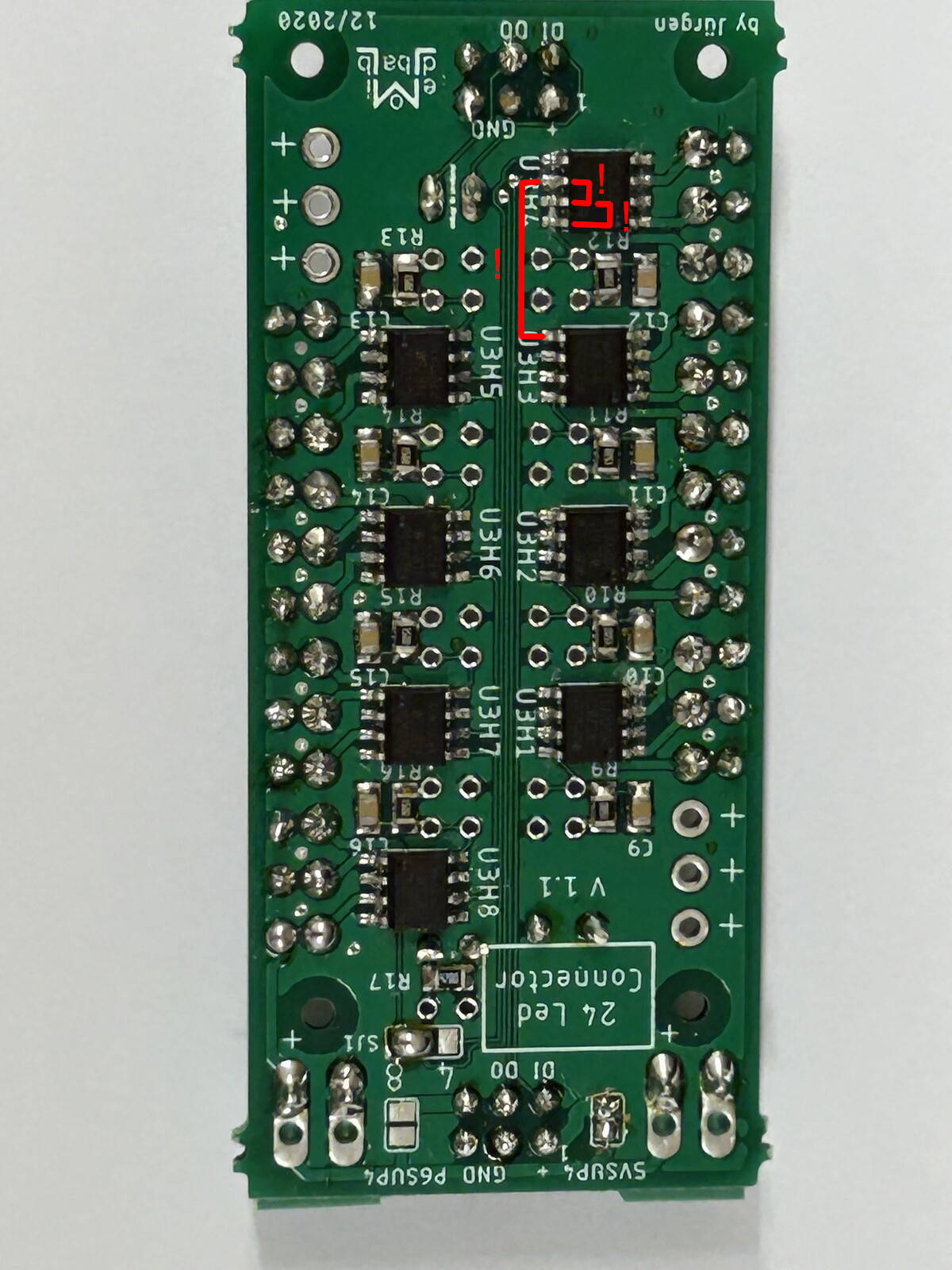

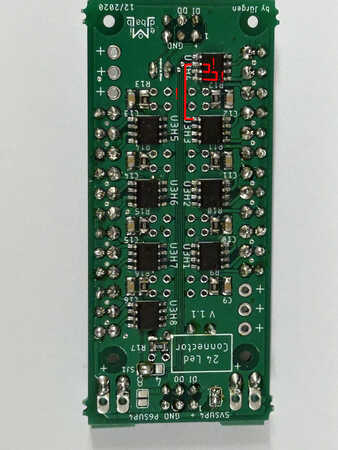

du könntest auch zur Sicherheit, dass hier ein Hardware-Defekt vorliegt, folgende drei Verbindungen auf Durchgang prüfen.
Die lange (links) muss Durchgang haben, die kurzen (rechts) dürfen keinen Durchgang haben.

[KLuef]

Hallo Frank, Danke! Eine neue Platine ist nicht notwendig, da ich für die Platine mit den 3 funktionierenden WS 2811 auch eine Verwendung habe.
einen schönen Abend!

[KLuef]

Hallo Karl,

du könntest auch zur Sicherheit, dass hier ein Hardware-Defekt vorliegt, folgende drei Verbindungen auf Durchgang prüfen.
Die lange (links) muss Durchgang haben, die kurzen (rechts) dürfen keinen Durchgang haben.



Hallo Michael, Danke für Deine Info, werde ich mir anschauen.
Schönen Abend Karl

[raily74]

Hallo Karl,

wenn die lange Verbindung (links) unterbrochen ist oder zwischen den drei Pins (rechts) Kontakt besteht, dann dürfte nicht nur der vierte WS2811 Probleme machen sondern alle folgenden. Es ließe sich dahinter also nichts mehr anschließen, weil das Signal unterbrochen ist.
