Glockenankermotor läuft nicht am 521 Thema ist als GELÖST markiert

[jpj61]

Hallo zusammen,

muss doch jetzt hier mal fragen, finde nur Informationen zu Stepper oder Servo, aber nicht zu einem einfachen Motor.

Situation:
Da die MLL einen gewissen Suchtfaktor hat, dachte ich mir einfach, du hast aus deinem Elegoo Starter Kit noch einen Motor für 4V.
Den kannst du ja für die Windmühle verwenden.

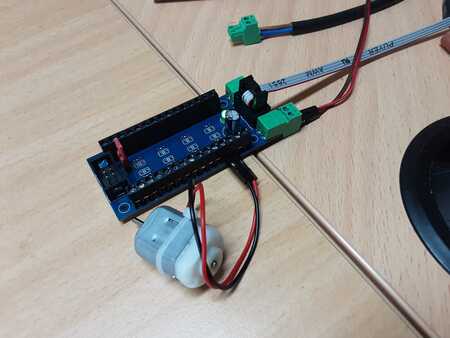

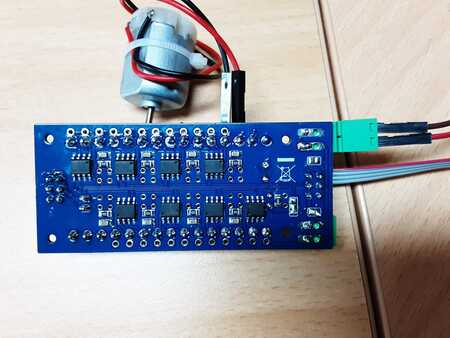

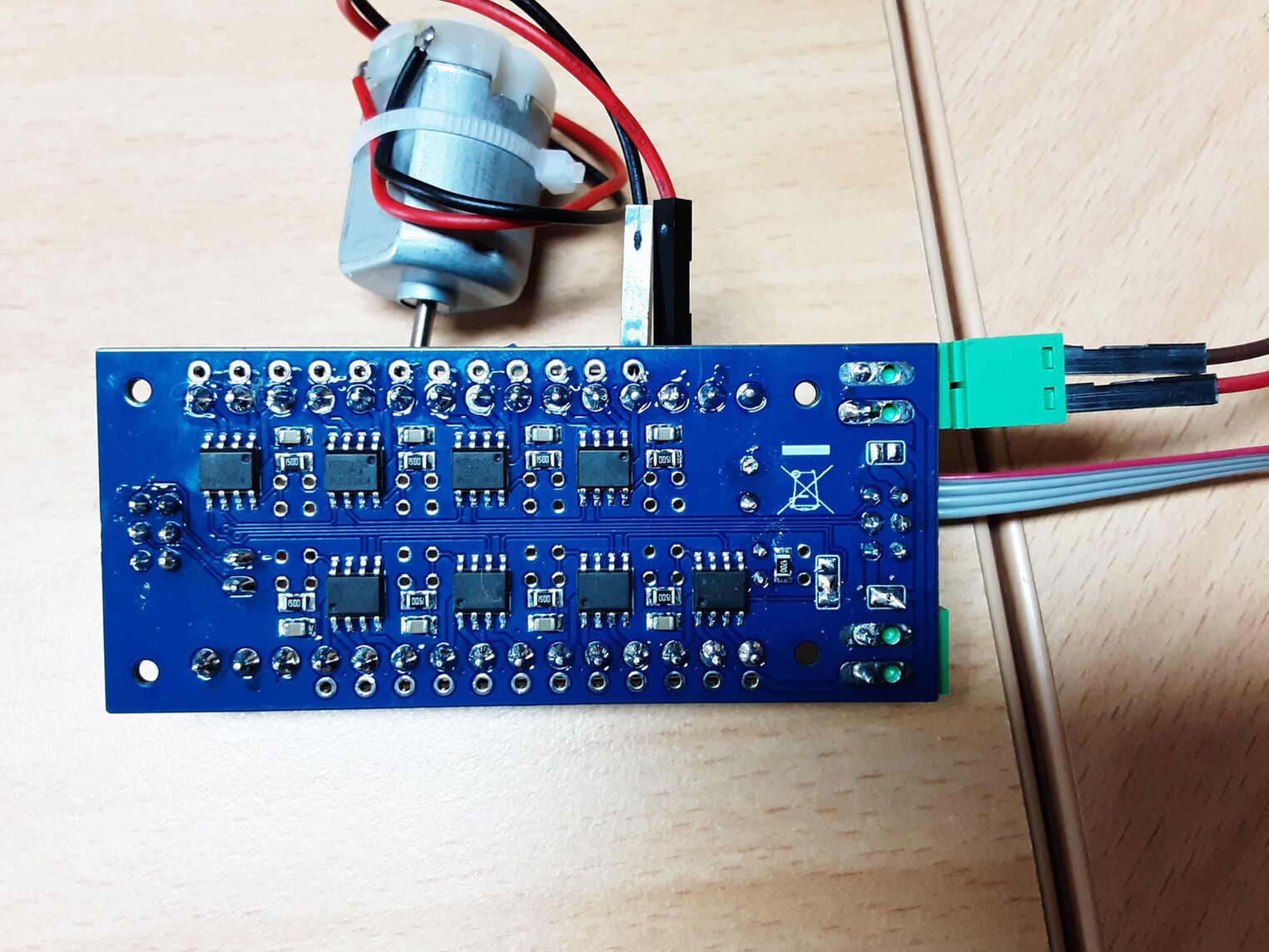

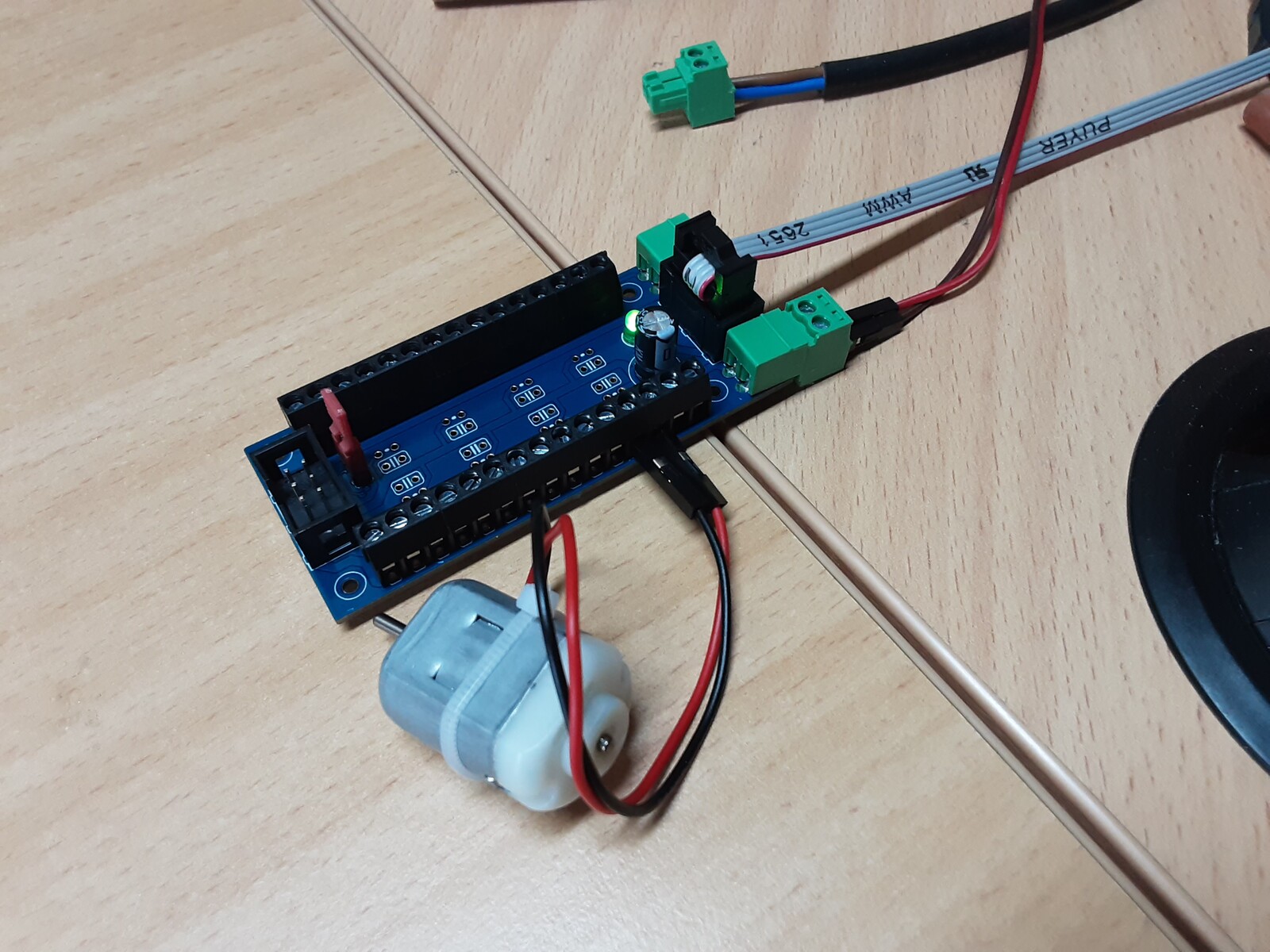

Also einen 521 zusammen gelötet, Lötjumper P6SUP verbunden und den Motor an den ersten Ausgang gehängt.

Dann noch im Programm Generator es als Single LED definiert und auf Dauerbetrieb eingestellt.

Aber er läuft nicht.
Verbinde ich den Minus vom Motor mit dem Stecker am Eingang des 521, dann läuft er bei 4V.

Irgendwie stehe ich auf dem Schlauch.

Kann vielleicht jemand mal meinen Fuß bewegen?

Gruß Jan

[PeterVT11]

Hallo Jan,

das kann nicht funktionieren. Der Motor benötigt sicher mehr als nur 18 mA Strom. Das ist das Maximum, das der WS2811 am Ausgang schafft. Da muss noch was dazwischen. Siehe hier. Auch bringt der Ausgang des WS2811 keinen reinen Gleichstrom raus. Das muss man dann mit einem zusätzlichen Kondensator (ab 100 nF) glätten.

Oder eine andere Platine. Z.B.: 520 WS2811 Extender.

[Percival]

Hallo Jan

der WS2811 allein ist zu schwach für einen Motor.
Dort muss entweder ein Transistor rein als Verstärker.
Bei Motoren unbedingt an die Freilaufdiode denken, sonst ist der Transistor und der WS2811 sehr schnell defekt.
https://wiki.mobaledlib.de/hilfestellun ... transistor

Du kannst auch gleich die Platine 540 nehemn. Diese hat einen Motortreiber zum Ansteuern von bis zu 4 Motoren drauf, wo auch die Transistoren und Dioden vorhanden sind.
https://wiki.mobaledlib.de/anleitungen/ ... le_motoren

[jpj61]

Hallo @PeterVT11 und@Percival ,

danke, dass sind die Fallstricke für einen Laien.

Hatte einen 521 für 12V , da die LEDs das brauchen.
Funktioniert.

Deshalb habe ich angenommen, der WS2811 schaltet nur die Verbindung zwischen dem externen Anschluss.

Ok, wieder was dazu gelernt.

Ich danke euch beiden.

Gruß Jan
