Inbetriebnahme unter Ubuntu scheitert

[rolandi103]

Hallo zusammen,

als Newbie habe ich einige Grundsatzfragen zur Inbetriebnahme, hoffentlich kann jemand helfen.
Ich habe mir das Starterset mit der Lichtmaschine Pro beschafft und die Teile eingelötet.
Nun möchte ich das Grundprogramm installieren, die auf https://wiki.mobaledlib.de/anleitungen/ ... rbestueckt erwähnte MLL_pgf-Datei.

Voraussetzungen:
1. Lichtmaschine zusammengelötet
2. Klavier 1 on für DCC
3. mitgelieferter LDR in 2pin-Slot oben links gesteckt
4. Break-outs eingesteckt
5. keine Jumper gesetzt
6. ESP 32 auf die Lichtmaschine gesteckt
7. Ubuntu 24.04.4 LTS die MLL installiert, V5.3.6b, startet

Fragen:
A. Der USB auf der Lichtmaschine wird wohl zum Test nicht benötigt? (später Stromversorgung über Sicherungsverteiler Pro)
B. Der USB am ESP 32 wird für die Programmierung und Stromversorgung genutzt? (schlecht erreichbar bei gestecktem Display, Winkeladapter nötig oder Display jeweils abnehmen?)
C. Der ESP 32 wird doch wohl programmiert, wenn er auf der Lichtmaschine steckt? (mangels USB Winkeladapter derzeit Display abgesteckt)
D. Unter Optionen - LED Arduino habe ich ESP 32 Wroom händisch eingestellt. Was muss ich unter Optionen - DCC Arduino - USB Port erkennen einstellen? Automatische Erkennung geht unter Linux wohl nicht.
E. Wenn ich die MLL_pgf zum Arduino schicken will, erscheint Auswahl des Arduino COM Ports. Mir gelingt es nicht, den richtigen Port zu finden. /dev/ttyUSB0 war nicht möglich. Kein Blinken auf ESP 32. Las auch schon den Hinweis: Achtung. Der Arduino wird von einem anderen Programm genutzt. Aber welches stört?
F. Wie wird eigentlich der beiliegende MLL-Ring eingebaut?

Danke vorab für hilfreiche Tips.

Grüße
Roland

[Gasco]

Hallo Roland

das deutet auf einen Treiberfehler hin, schau mal hier viewtopic.php?p=90&hilit=der+arduino+wi ... enutzt#p90 ich hatte das auch schon

ich hoffe ich konnte ein wenig helfen

[PeterVT11]

Hallo Roland,

willkommen bei den anonyme Lichttechnikern.

Du hast geschrieben:

. Der USB am ESP32 wird für die Programmierung und Stromversorgung genutzt? (schlecht erreichbar bei gestecktem Display, Winkeladapter nötig oder Display jeweils abnehmen?)
C. Der ESP 32 wird doch wohl programmiert, wenn er auf der Lichtmaschine steckt? (mangels USB Winkeladapter derzeit Display abgesteckt)

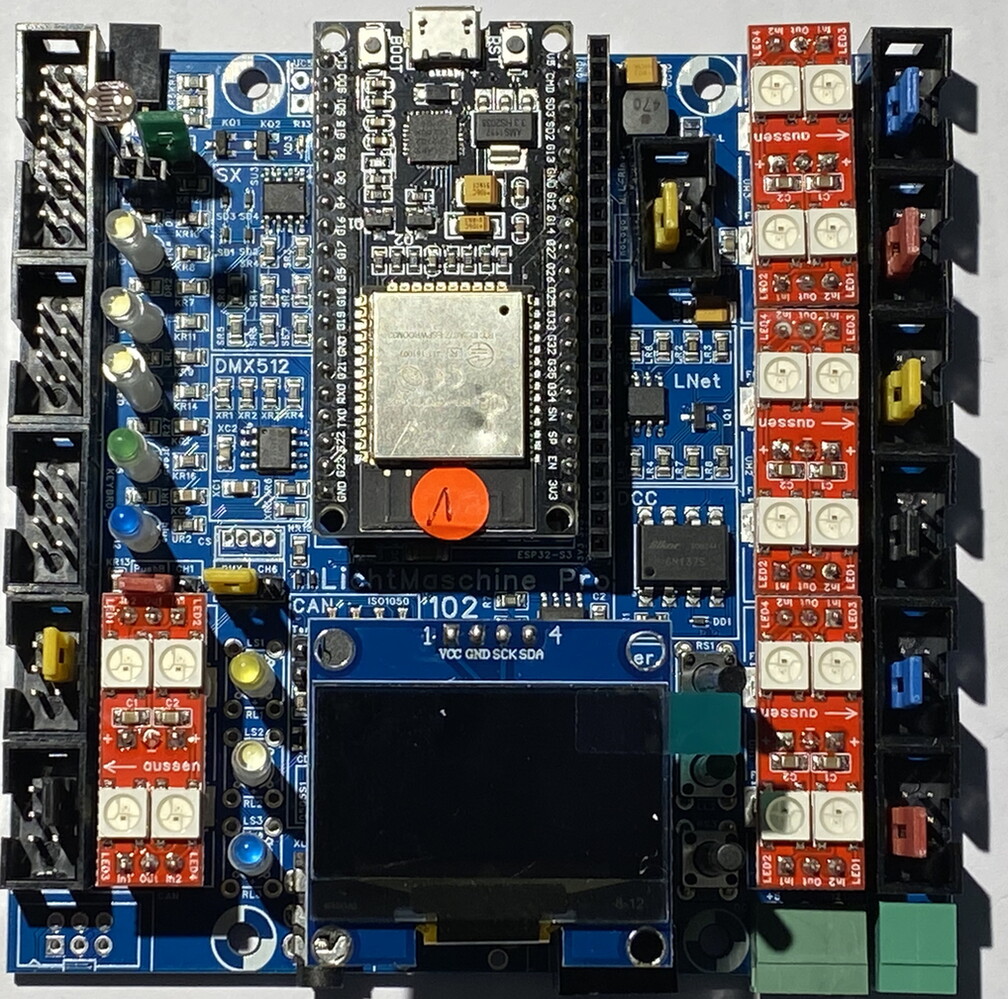

Der USB-Anschluss muss zur PLatinenkante hin zeigen, NICHT in Richtung Display.

Wird der ESP32 falsch herum eingesteckt und mit Spannung versorgt, kann er defekt werden.

Der USB-Anschluss direkt auf der Hauptplatine ist nur für die Stromversorgung der Lichtmaschine vorgesehen.

[GerdR]

Hi Roland,

den Befehl sudo usermod -a -G dialout <BENUTZERNAME> eingeben. Dabei bitte wieder den Platzhalter <BENUTZERNAME> durch den korrekten Namen ersetzen.

Dann Mal im Terminal groups eingeben, dann müsste da in der Liste dialout stehen - sonst gibt's keine Verbindung mit den Ports.

Im Zweifelsfall Mal auf unbekannte Ports klicken, dann sollte der korrekte mit angezeigt werden.

GerdR

[GerdR]

@Gasco ,

Bitte nicht immer auf den CH340 verweisen, die meisten ESP32 nutzen den CP210x Treiber.

Linux erkennt (fast immer) welcher Treiber benötigt wird, der Treiber ist im Kernel integriert und braucht nicht extra heruntergeladen und installiert werden - ist ja schließlich kein Windows .

GerdR

Edit

Im Zweifelsfall dmesg | grep -i usb eingeben um zu sehen welcher Treiber geladen ist

[rolandi103]

Hallo zusammen,


@PeterVT11 wie blind kann man nur sein, gut erkannt, war wirklich verdreht. Meinte, ihn wie auf dem Bild der Anleitung eingesteckt zu haben. Scheint aber noch OK, blinkt.

Bin jetzt etwas weiter, ESP 32 wird nun an der Schnittstelle erkannt. Upload startet auch. Dann aber diverse rot unterlegte Fehler. Werde ich morgen mal hochladen.

Gruppe dialout bin ich schon Mitglied.

Kann noch jemand was zum Mll Ring schreiben?

Danke vorab.

[rolandi103]

Hallo zusammen,

habe mal das log angehängt.
Kann jemand darin etwas erkennen, warum der Upload nicht gelingt?

logfile 536b.log

(297.08 KiB) 7-mal heruntergeladen
