myMLL und Lichtmaschine Pro 102 Installation

[H0-Affe]

Hallo,

heute wollte ich voller Freude die Lichtmaschine in Betrieb nehmen, aber ich komme irgendwie nicht weiter.

Ich meine, alles richtig gelötet zu haben. Jumper habe ich bislang keine gesetzt. Ich möchte die Lichtmaschine mit pyMLL an einem MAC betrieben. Eigentlich hoffe ich, alles richtig installiert und verbaut zu haben.

Als Stromversorgung nutze ich einen Akten USB-Hub.

Ich habe nun beide USB-Kabel angesteckt, einmal für die Verbindung und einmal für Strom, aber es leuchtet nur die grüne LED für die Stromversorgung.

Ich dachte eigentlich, dass das Display und weitere LEDs leuchten müssten.

Unter ARDUINO habe ich folgendes eingestellt

Bildschirmfoto 2026-04-19 um 18.25.35.png (132.71 KiB) 95 mal betrachtet

Muss ich dort noch andere Einstellungen vornehmen, da es ja eigentlich ein ESP-32 ist? Daher komme ich auch mit dem Anfänger-Video nicht so recht weiter. Wie kann ich, ohne weitere Komponenten angeschlossen zu haben, testen, ob eine Verbindung zwischen meinen Programmen und der Lichtmaschine besteht?

Gruß
Markus

[marcosmoba]

Hallo Markus,

Du musst im Prog. Generator unter Optionen den ESP32 auswählen nicht in der Arduino IDE.

[H0-Affe]

Hallo Marco,

Danke für Deine schnelle Hilfe.

Ich habe die Einstellung vorgenommen, aber ansonsten tritt keine Änderung ein. Die blaue kleine LED auf dem ESP-Board zeigt, dass der USB-Port wohl erkannt wird. Wie kann ich sehen, ob die Lichtmaschine funktioniert? Müsste das Display nicht etwas anzeigen oder LED-Ring leuchten?

Gruß
Markus

[marcosmoba]

Schau dir dazu bitte die Anleitung im Wiki an und setze auch die Jumper, desweitern gibt es eine vorgefertigte Datei die Du für die Inbetriebnahme aufspielen kannst aber wie gesagt schau Dir dazu das Wiki an.

So sieht es dann aus:

[raily74]

Hallo Markus,

keine Angst, wir kriegen das schon hin. Erst mal die wichtigste Info voran. Noch ist der ESP ohne Programm, weil noch kein Upload des Programms erfolgt ist. Deswegen leuchtet auch noch nichts.

Wie Marco schon geschrieben hat, solltest du dir als erstes das Testprogramm aus dem Wiki lädst und es über die Optionen im Programm Generator importierst um es dann zum ESP zu übertragen. Erst dann leuchten alle LEDs sowie das Display.

[H0-Affe]

Hallo,

die Datei denke ich, installiert zu haben. So sieht es zumindest bei mir aus:



Leider tauchen diverse Fehlermeldungen auf:


Jumper habe ich nach wie vor keine gesetzt, weil ich nach der Beschreibung dachte, dass es für meinen Test nicht notwendig wäre.

Gruß
Markus

[H0-Affe]

Hallo nochmals:

das ist der Stand der libraries:

[raily74]

Guten Morgen Markus,

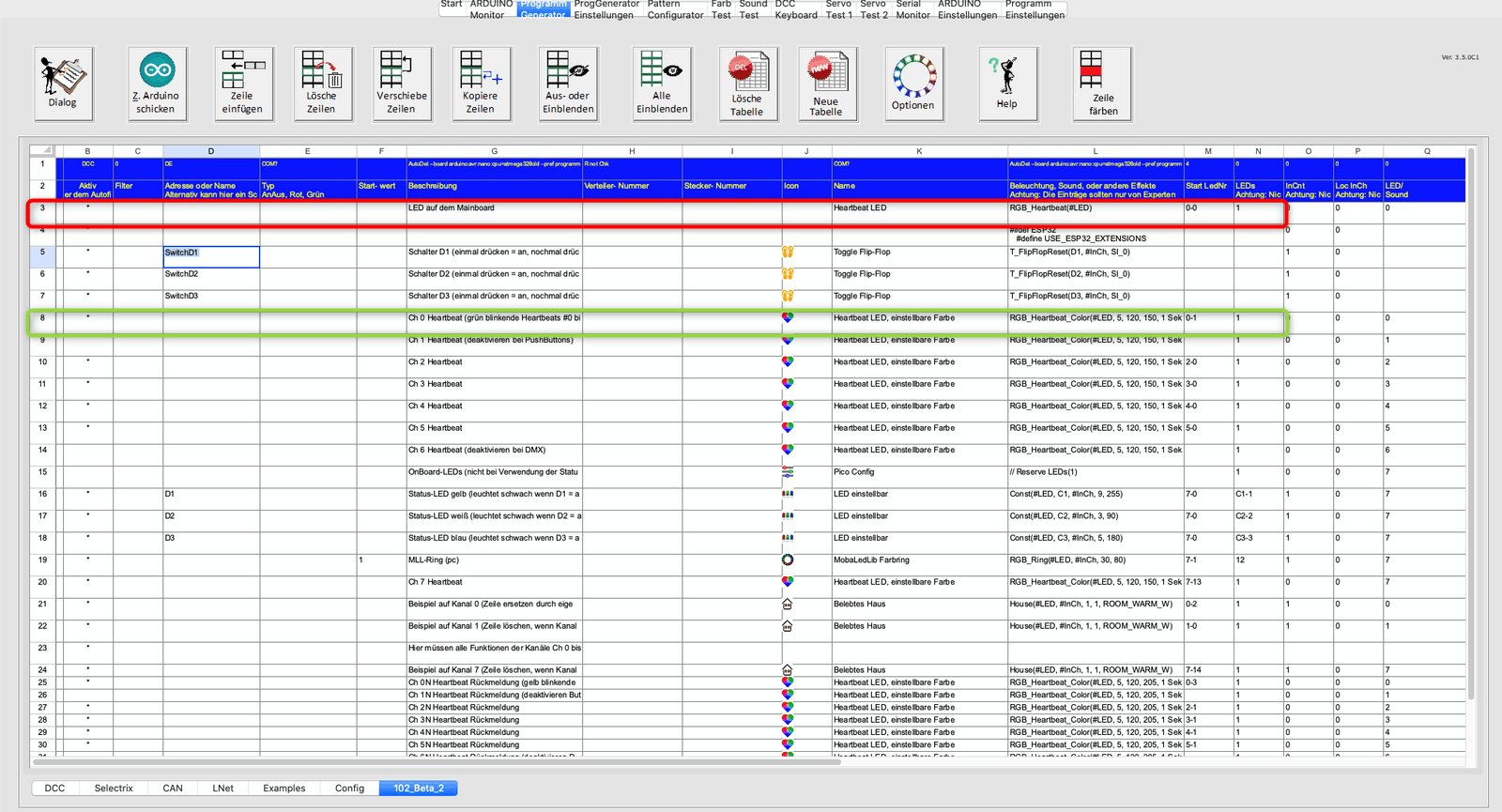

kann es sein, dass du in Zeile 3 (roter Rahmen) eine Heartbeat LED eingesetzt hast? Denn in Zeile 3 steht normalerweise die Definition der LED Pins.
Die Heartbeat ist an dieser Stelle überflüssig, denn sie erscheint bereits weiter unten in Zeile 8 (grüner Rahmen).

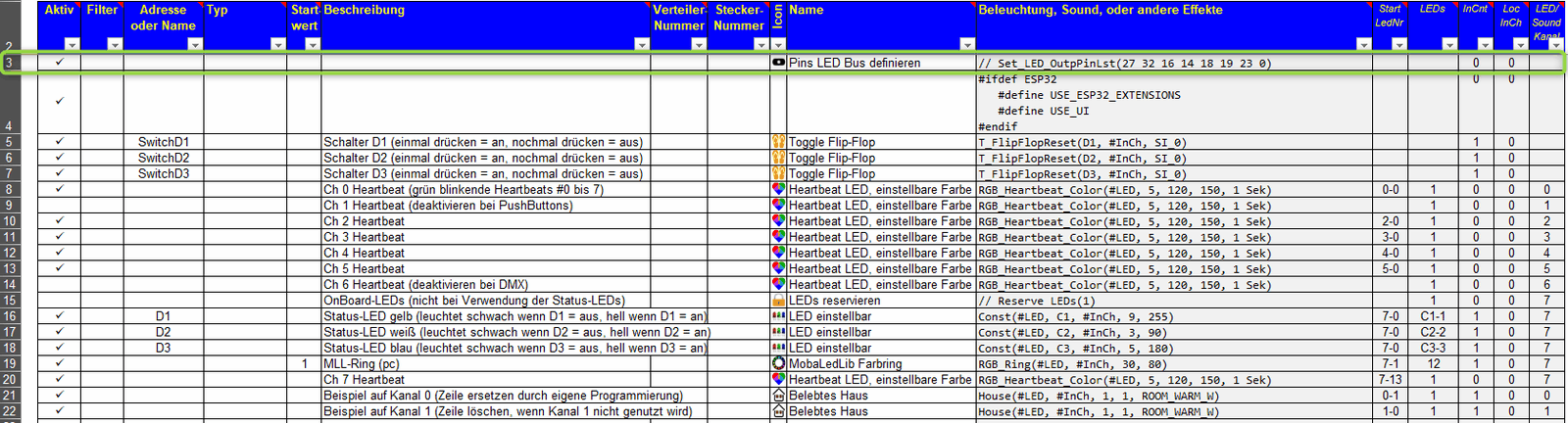

Ich hab mir eben nochmal die Datei aus dem Wiki geladen und bei mir ist in Zeile 3 die Pin-Zuordnung. Das sieht dann so aus:

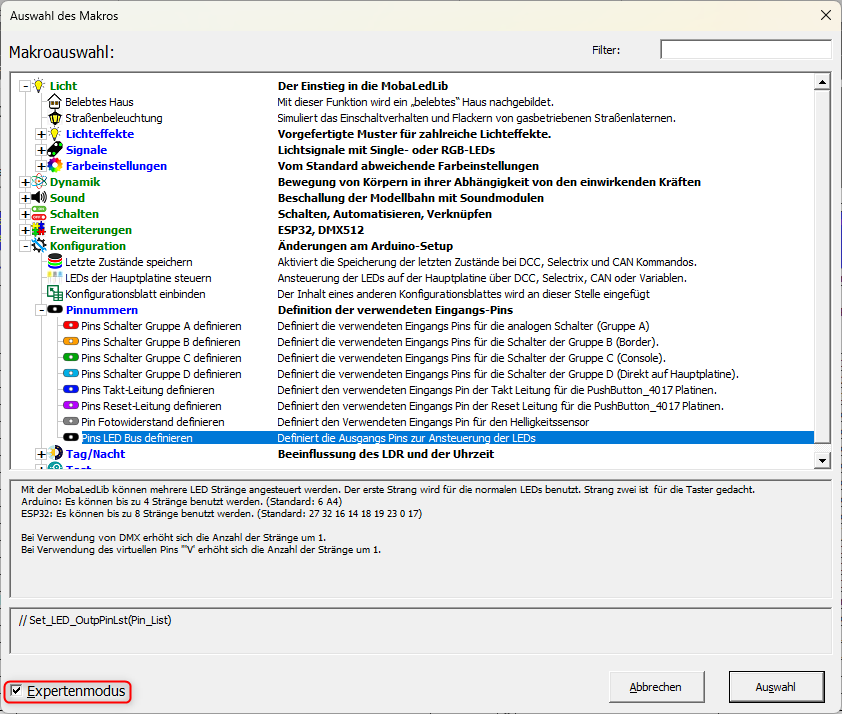

Am besten überschreibst du die Zeile 3 einfach. Den Befehl findest du bei aktiviertem Expertenmodus hier:

Die Zahlen, die du dort eintragen musst, sind:
27 32 16 14 18 19 23 0 17
Damit hätten wir schonmal eine Fehlermeldung im Griff.

[GerdR]

Guten Morgen Markus,

Ganz wichtig -

Die Windows Version oder

die Python Version auf nem Mac?

Deine Screenshots sehen aus wie Linux/ Mac.


GerdR
