Großer Raum mit RGB LED

[Adler-RT]

Hallo zusammen,
da ich für RGB LEDs keine Ordner gefunden habe, poste ich es hier unter Licht /Sonstige.

Ich wollte heute einen RGB Strip über den „Großen Raum“ schalten, was ich bei meinem Bahnhof mit vier Räumen schon umgesetzt habe.

Jetzt das Ganze mit einem RGB Strip. Dazu habe ich die Verkabelung so wie in der Wiki beschrieben angewandt. Beim großen Raum existiert für den Arduino nur die erste RGB und die Anderen werden dann ja so geschaltet, wie die erste RGB. Soweit die Theorie…

Hier nun meinen Ergebnisse:
1. Versuch: Ich habe den Strip mit 28 RGBs direkt an die Hauptplatine angeschlossen, um und über das belebte Haus 28 Räume warm weiß programmiert. Ergebnis: Alle 28 RGbs gingen an.

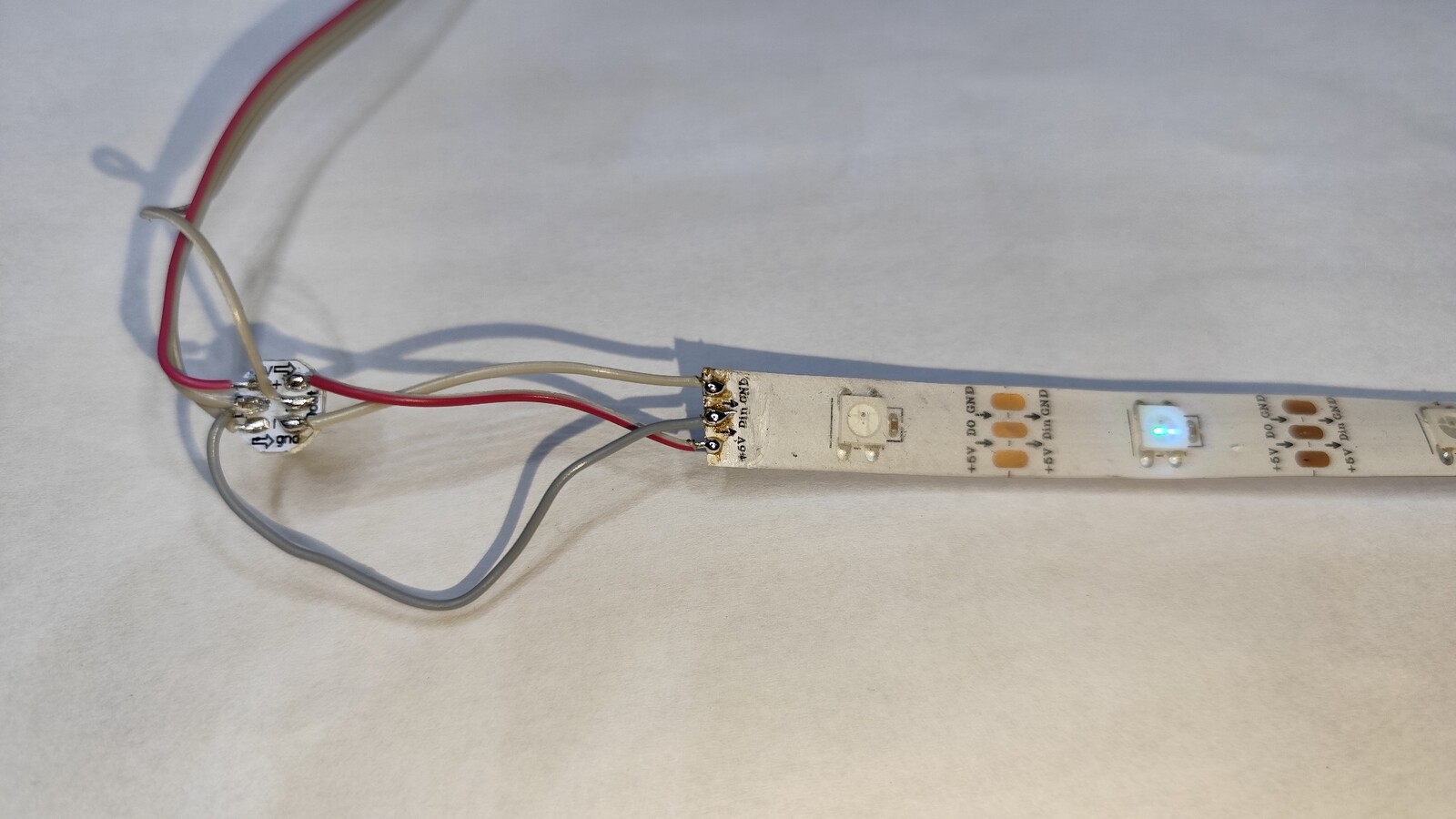

2. Versuch: Das Datenout Kabel von der Hauptplatine kommen, in den Datenout des ersten RGBs gelötet und vom Datenin des ersten RGBs, ein Kabel zum Datenin des zweiten RGBs.

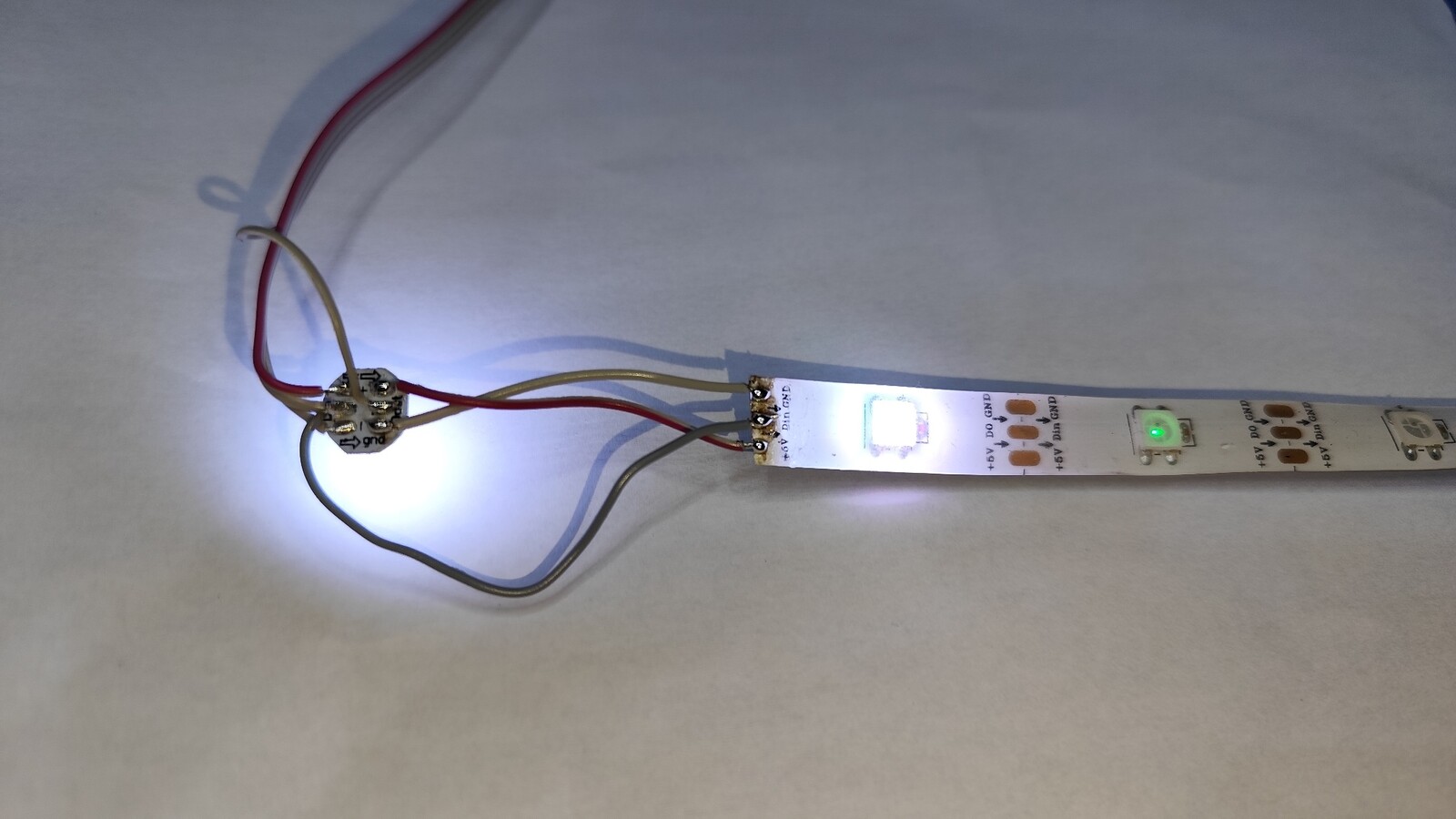

Programmiert habe ich nun nur noch ein RGB, da ja beim großen Raum auch nur eines für den Arduino existiert. Hier das Ergebnis im Bild.

3. Versuch: Ich habe bei gleicher Verdrahtung (großer Raum) die Programmierung des belebten Hauses mit 28 RGBs genommen und alle 28 RGBs gingen an. Was ja eigentlich nicht seinen sollte.

Hat einer eine Idee, warum ich den großen Raum mit den RGB Strip nicht hinbekomme?
Liebe Grüße
Rüdiger

[hlinke]

H

2. Versuch: Das Datenout Kabel von der Hauptplatine kommen, in den Datenout des ersten RGBs gelötet und vom Datenin des ersten RGBs, ein Kabel zum Datenin des zweiten RGBs.
Programmiert habe ich nun nur noch ein RGB, da ja beim großen Raum auch nur eines für den Arduino existiert. Hier das Ergebnis im Bild.

Halo Rüdiger:
Dein 2. Versuch kann nich klappen, da Du zwei Ausgangsleitungen zusammenschaltest. Das geht nicht.

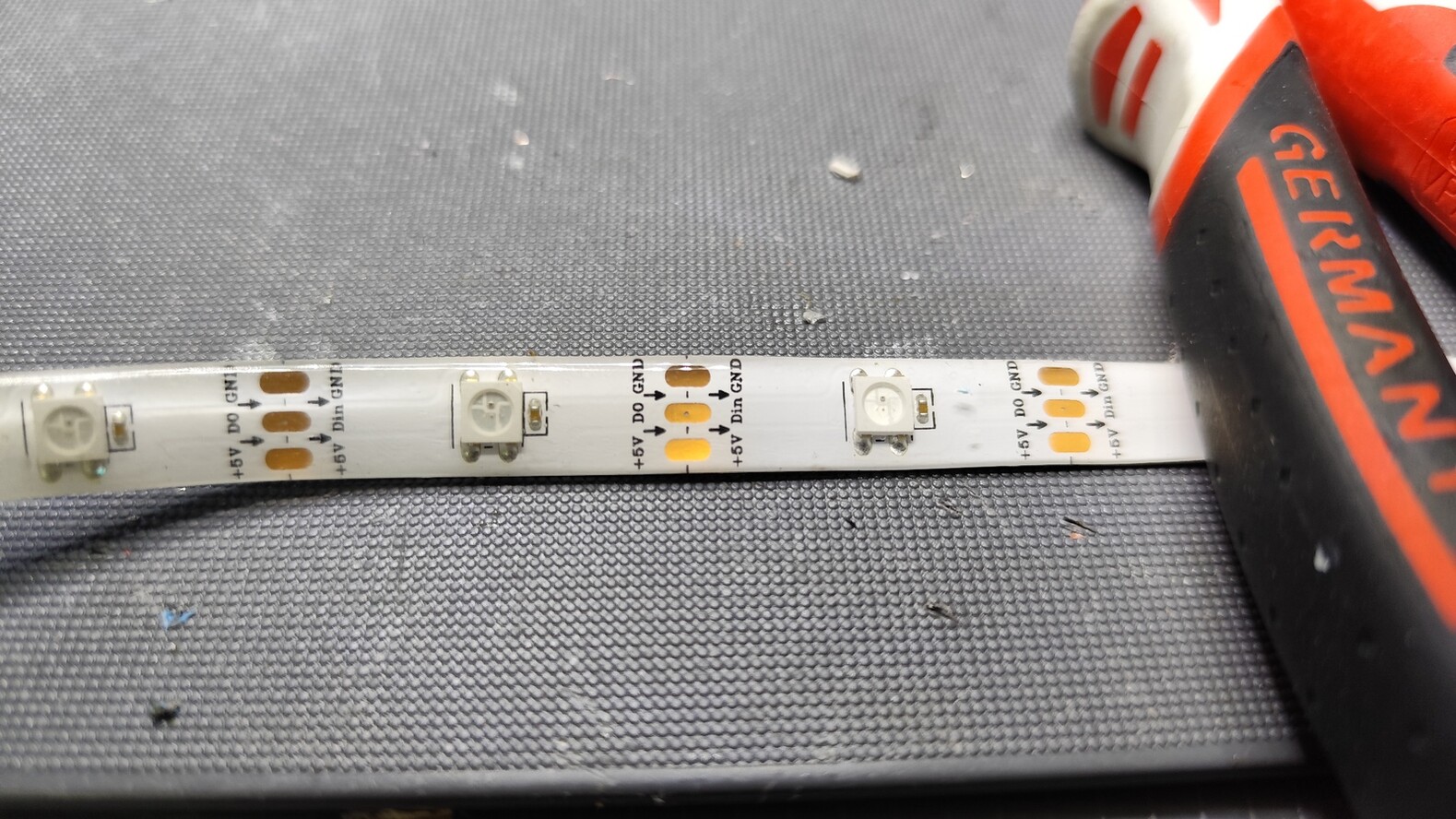

Du musst die Verbindung zwischen den RGB-LEDs kappen und dann das Daten-OUT der Hauptplatine an den Daten-IN des nächsten RGB anschliessen!!

Harold

[Gasco]

Hallo Rüdiger

wenn ich dich richtig verstehe soll jede der Dioden auf dem RGB Stripe immer mit dem 1. Datensignal versorgt werden

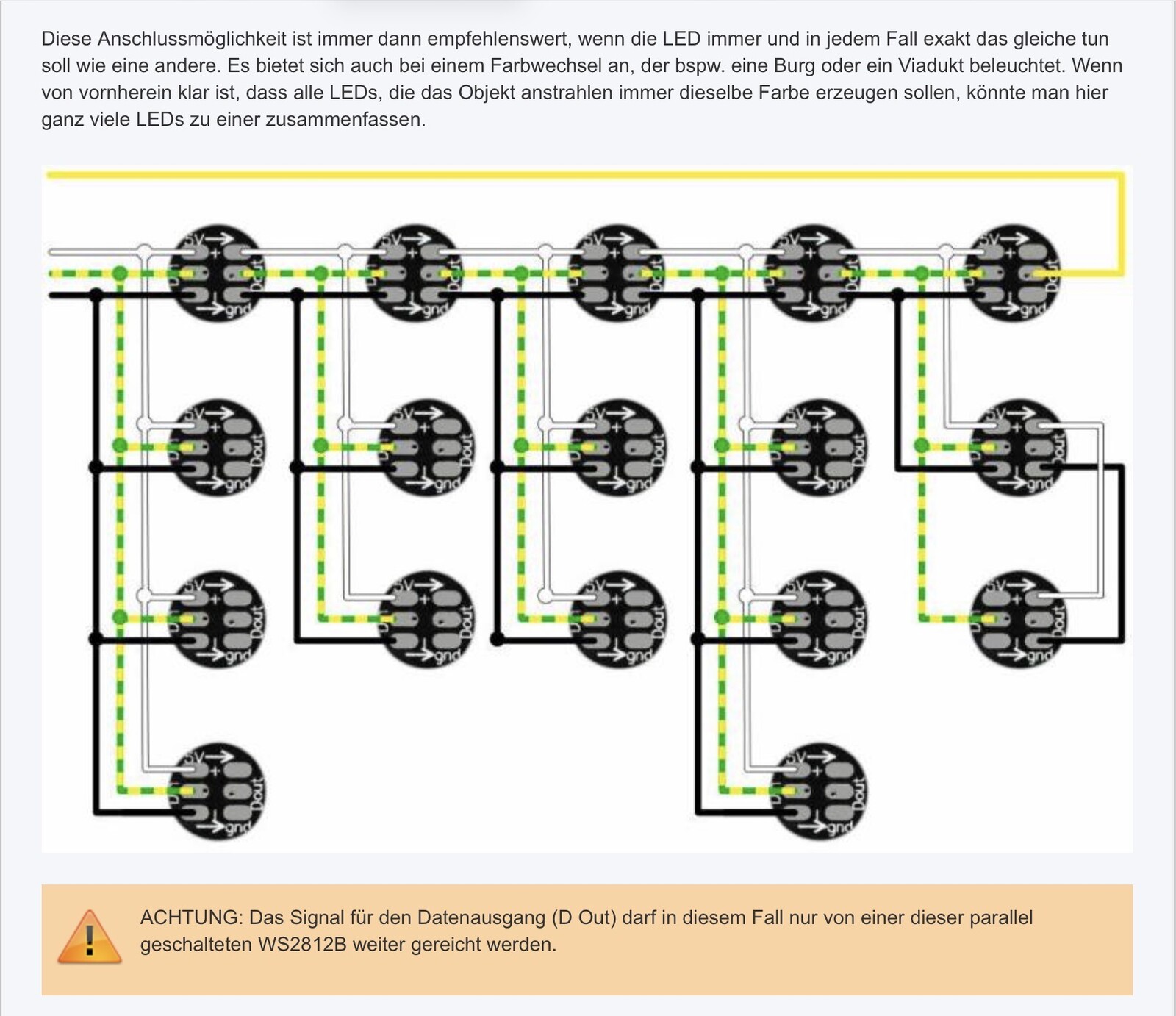

das kann nicht funktionieren da ja wie auf dem Symbolbild die slave Dioden parallel geschaltet sind . Die ersten senkrechten mit dem Signal der ersten , die 2ten senkrechten mit dem Signal der 2ten usw. Im Stripe sind ja alle hintereinander geschaltet, darum leuchten ja auch alle 28 definierten Leds

[Adler-RT]

Hallo Bodo,

da hätte ich auch selber drauf kommen können .

Ich würde gerne, dass der Streifen auf einmal angeht und ich dann später für eine Szenenbeleuchtung dimmen und wieder hell einstellen möchte. Es soll die Tag-/Nachtbeleuchtung simulieren. Wenn ich die 28 RGBs als belebtes Haus programmiere, gehen die RGBs alle einzelnen der Reihe nach an, was ich nicht gebrauchen kann.
Hast du eine Idee, wie ich es programmieren kann, dass alle auf einmal angehen?
Lg
Rüdiger

[Eckhart]

Hallo Rüdiger!

Ich bin zwar nicht Bodo, aber mit "Copy-LED" kannst du erreichen, dass mehrere LEDs hintereinander sich ihren Helligkeitswert "vererben". Damit kann man das selbe logisch erreichen, wie mit der Paralleverkabelung physikalisch.

Gruß, Eckhart

[Gasco]

Halo Rüdiger

da gilt es den Zufall im belebten Haus zu überlisten
was mir spontan einfällt den min und max Wert der zu leuchtenden Ledsauf 28 zu stellen die Zeit des Umschaltens auf 1sec

ob dann alle gleichzeitig angehen kann ich nicht sagen aber es geht sicher keine mehr aus

versuch es mal

[Adler-RT]

Hallo Bodo,
habe ich schon auf eine Sekunde gestellt, es dauert aber eine ganze Zeit, bis alle 28 RGBs an sind. Muss ich mal noch ein bisschen probieren.
Lg
Rüdiger

[Adler-RT]

Hall Eckhart,

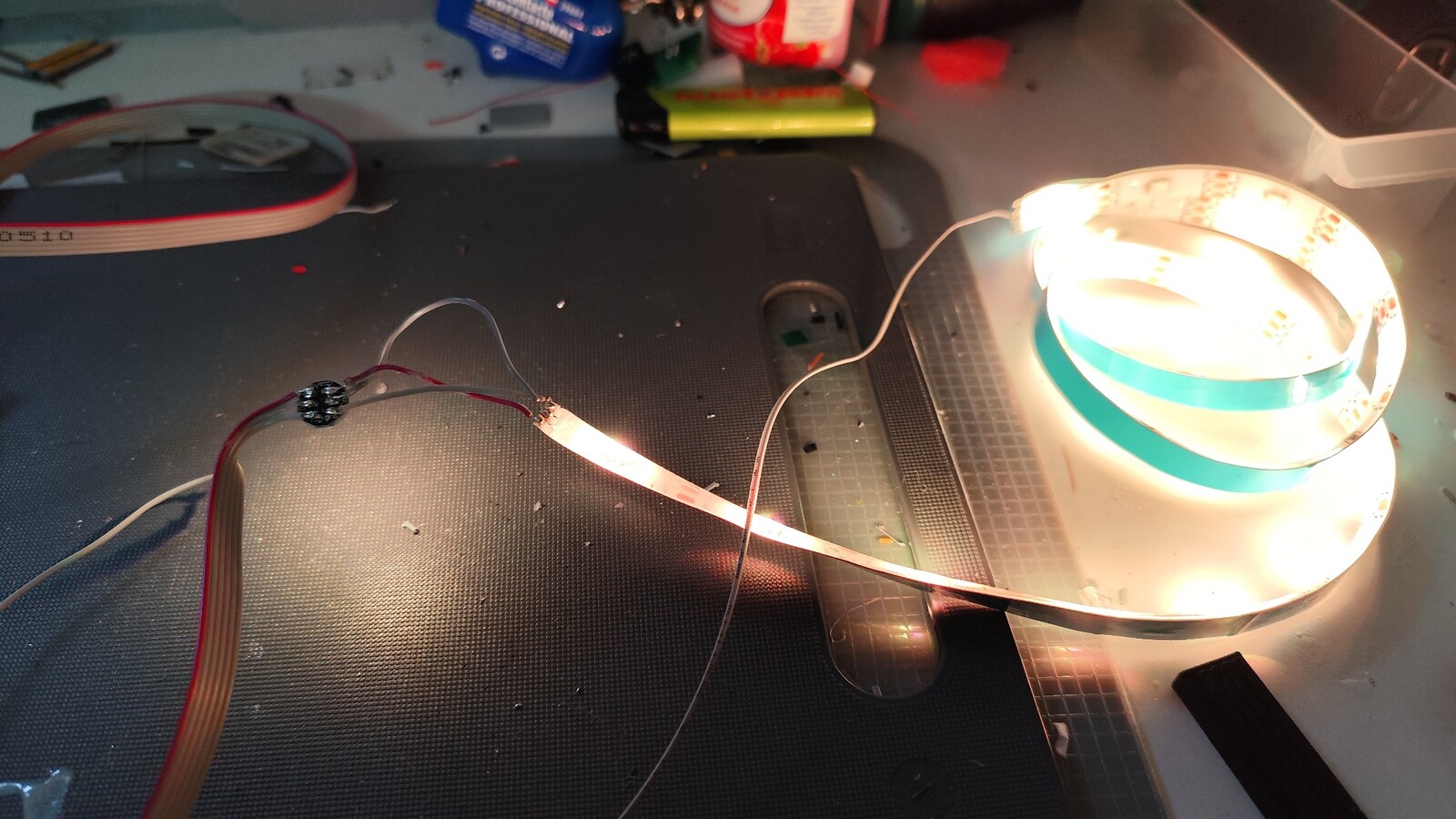

danke für deine Tipp mit dem Copy der ersten RGB Programmierung. Jetzt gehen alle 28 RGBs auf einmal an.
Lg
Rüdiger
