Wäre eine einzige Lichtbox für ein Mehrfamilienhaus praktischer als einzelne für jedes Fenster?

[GerdR]

Hi zusammen

Als Alternative zu den Lichtboxen hab ich Mal sowas versucht:

Mit "integrierten" Aussparungen für WS2812b.

Aber wenn ich das so sehe wäre das etwas für den Lasercutter....

GerdR

[rstaiger]

… ja, so ähnlich hab ich’s auch gemacht (hatte ich schon mal gezeigt):

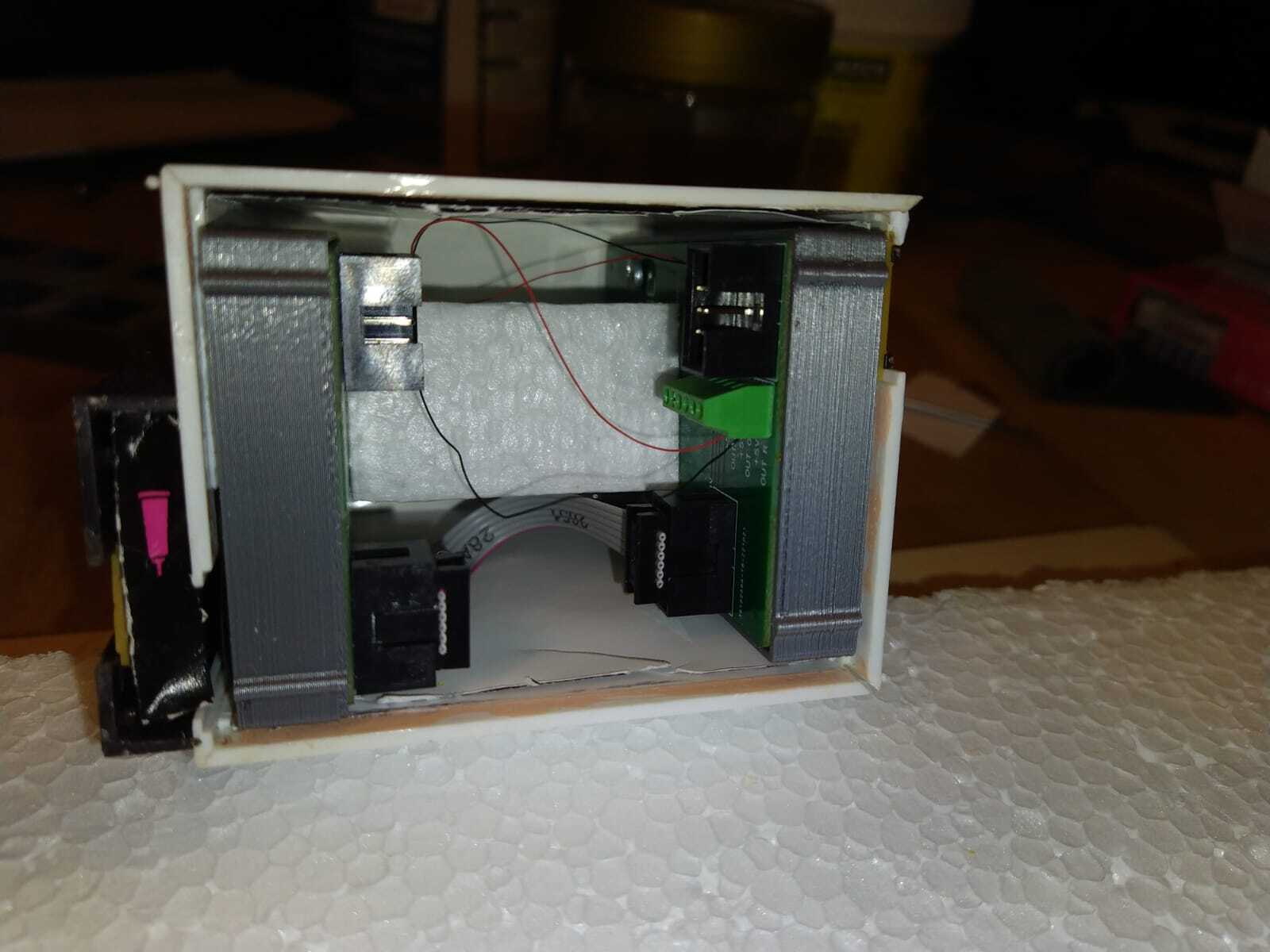

Das ist ein Inlay mit Pogo-Anschluss. 16 normale WS2812 auf 4 Etagen. Vorher hatte ich die immer mit Außenwänden gebaut, war mir hier zu fummelig. Es geht auch so.

Michaels Boxen sind aber schneller gemessen und gebaut. Das werde ich, wenns jetzt funktioniert immer machen, spart für mich unendlich Zeit.

edit: Außerdem sind es, wenn ich mit Lichtboxen arbeite, 40 Fenster. Das bietet noch mehr Möglichkeiten. Muss nicht sein, ist aber schön.

LG Ralph

[marcosmoba]

Hallo zusammen,

ich glaube es gibt viele Möglichkeiten sein Haus zu beleuchten und ist auch ganz abhängig von dem zu Verfügung stehenden Hilfsmittel.
Da ich einen 3D Drucker mein eigen nennen darf hatte ich mal mit hilfe von "Thingiverse" ein Relief Haus meinen wünschen für ein Diorama angepasst.
Zum Einsatz kamen WS2812 und die von Michael @raily74 bereits erwähnten SK6812 Mini-E 3228
Hier mal ein paar Bilder dazu:

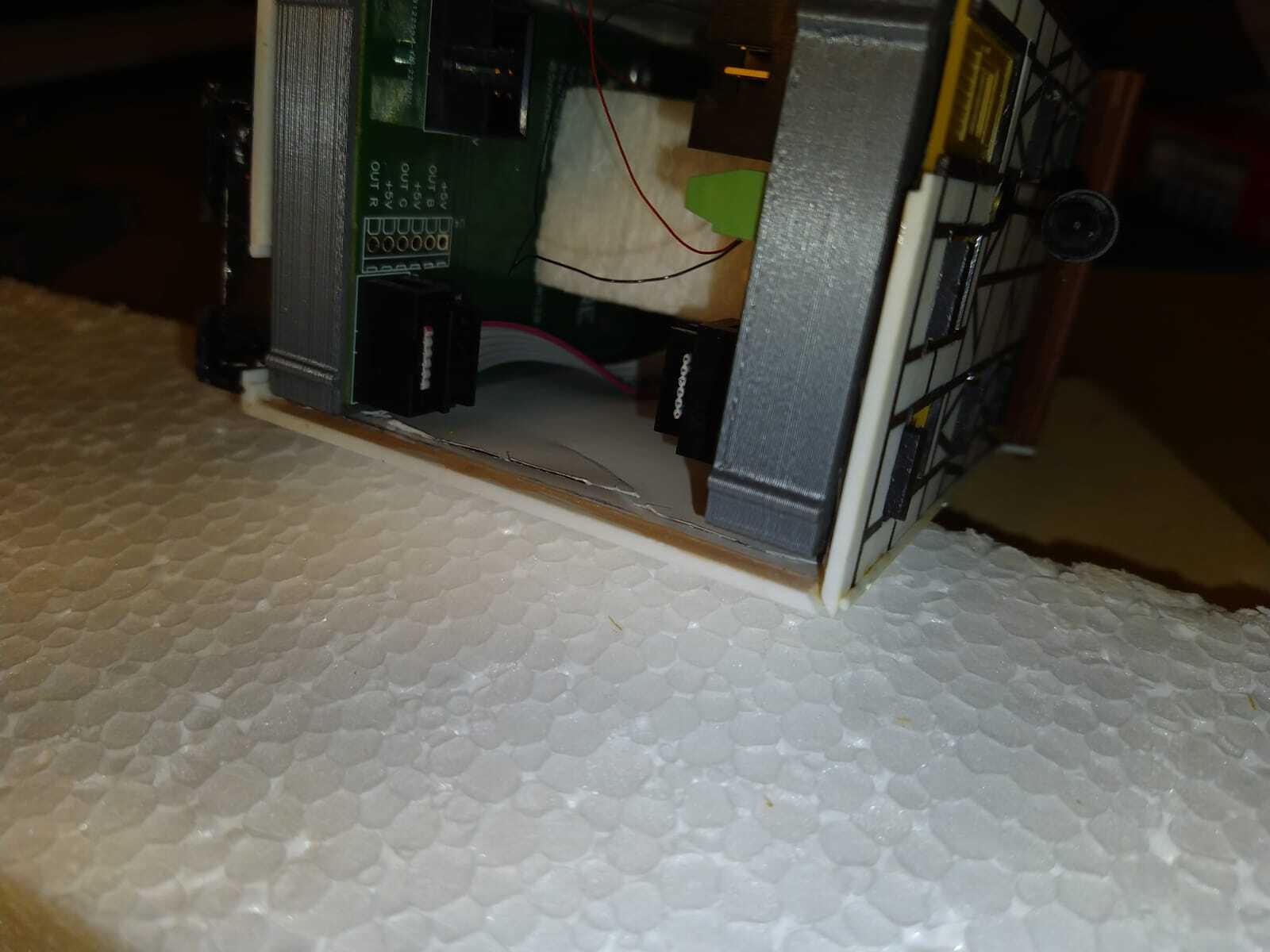

Auch der Pogo Stecker fand Verwendung

[lampe]

Hallo Marco,

das sieht sehr gut aus!

So ähnlich hatte ich es mir bei meiner Eingangsfrage gedacht. Da meine Häuser keine Dachfenster haben, wäre es rechteckig geblieben. Vielleicht in einem Stück wie ein Setzkasten mit Öffnungen an den Außenteilen zwischen den Etagen für die Flachkabel.

Viele Grüße Stephan

[Ortwing]

Hallo Marco
Klasse dein Haus , Frage wo kann man die Stl Datei finden?
Mit freundlichen Grüßen Ortwin

[marcosmoba]

Hallo Ortwin,

habe das aus dieser Datei gemacht und die Lichtkästen selber gestaltet. Leider habe ich die geänderten Dateien nicht mehr das es damals nur für ein Diorama war.

https://www.thingiverse.com/thing:4009687

[Ortwing]

Hallo Marco
Danke habe die Datei gefunden
Mit freundlichen Grüßen Ortwin

[GerdR]

Hi zusammen,

Wenn ich jetzt nur wüsste wo ich die Lichtboxen hin verschlampt habe

Auch 'n Halbrelief für den Hintergrund.

GerdR

[DanielS]

Hallo zusammen,

ich baue für meine Gebäude keine einzelnen Lichtboxen, sondern entweder eine "Inneneinrichtung" mit dem Lasercutter aus Finnpappe oder große Lichtboxeinsätze.
Mein letztes Projekt ist die Beleuchtung der Hintergrundhäuser von FS Modellbahn. Hierfür habe ich eine MDF-Platte mit den Fensteröffnungen erstellt und 3D-gedruckte Lichtboxen, die immer ein ganzes Haus darstellen. Hier habe ich dann auch immer mehrere Fenster zusammengefasst, so, wie ich mir die Raumaufteilung in den Häusern denke.
Da es eingie Hintergrundhäuser werden und ich keine Lust hatte hunderte von LEDs zu löten habe ich mir dafür Platinen designt, die immer 3 RGB-LEDs haben. Und um Kabelsalat zu vermeiden gibt es Verbindungsplatinen, an denen die LED-Platinen im 90°-Winkel angelötet werden können. Somit erfolgt die Raumbeleuchtung immer von oben.
Die Lichtboxen habe ich aus weißen Filament gedruckt. Dadurch ergibt sich zwischen den Zimmerwänden ein leichtes "durchschimmern". Ich wollte damit den Effekt ausprobieren, wie es wirkt wenn Zimmertüren nicht geschlossen sind (bei mir zuhause sind eigentlich immer die Türen nicht ganz zu).
aber seht selbst, hier mein aktuelles Ergebnis:

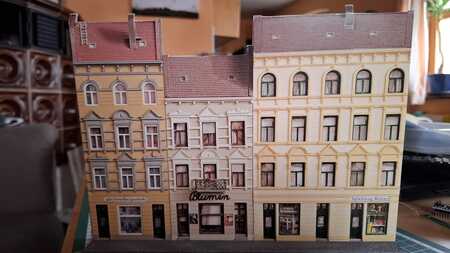

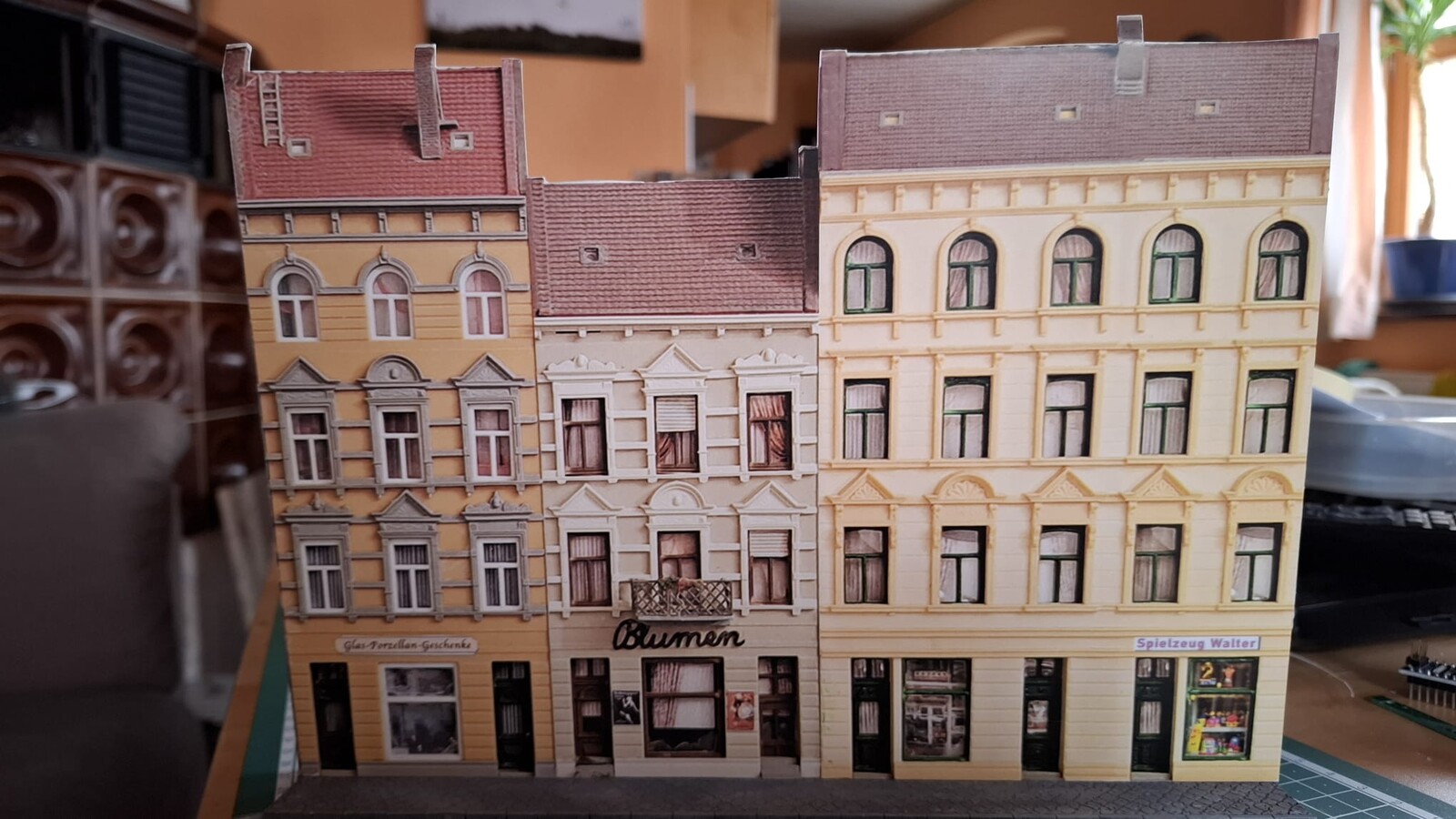

Das ist die Hintergrundzeile (zumindest die ersten drei Häuser):

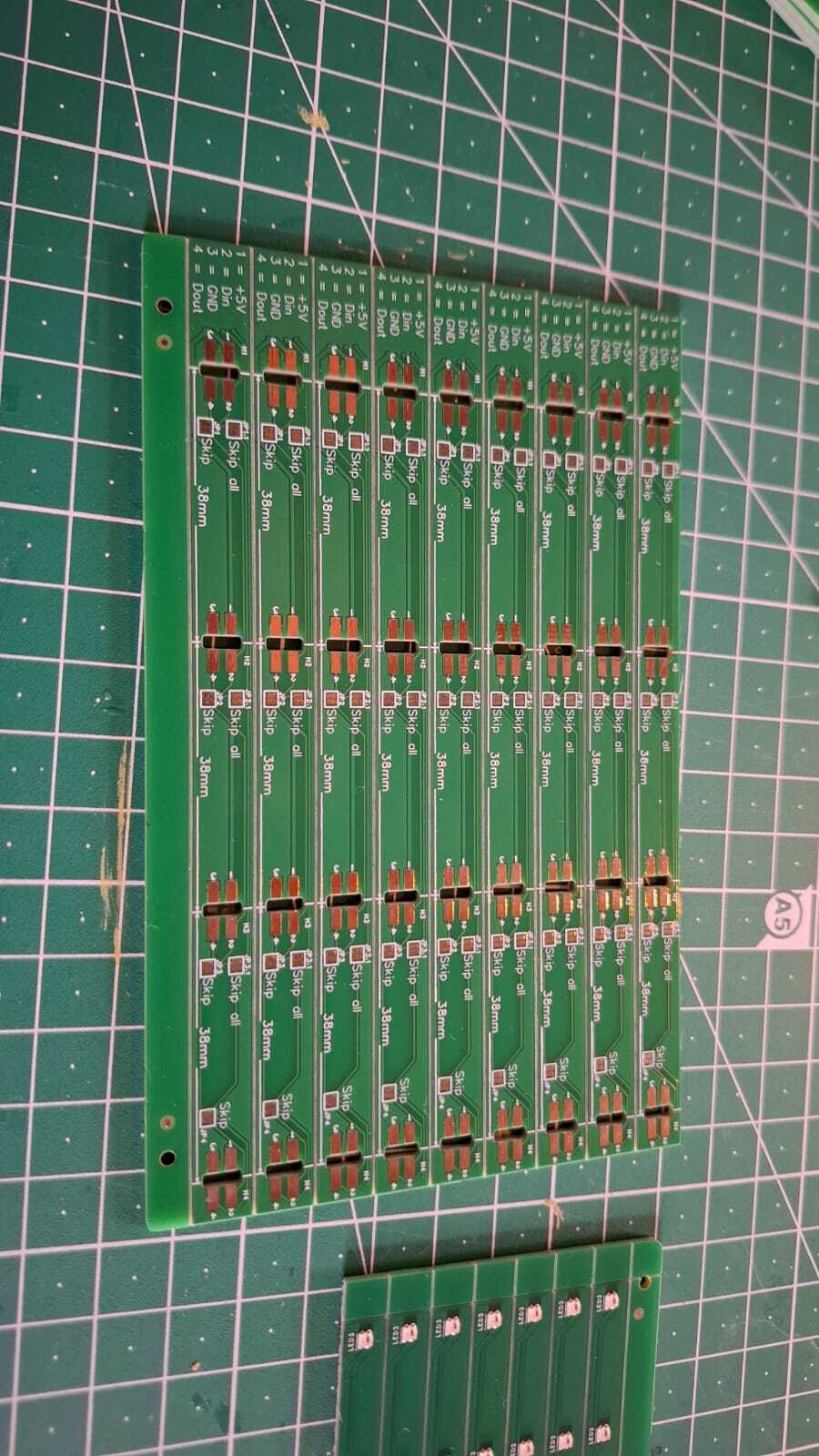

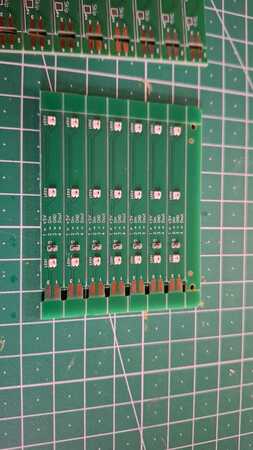

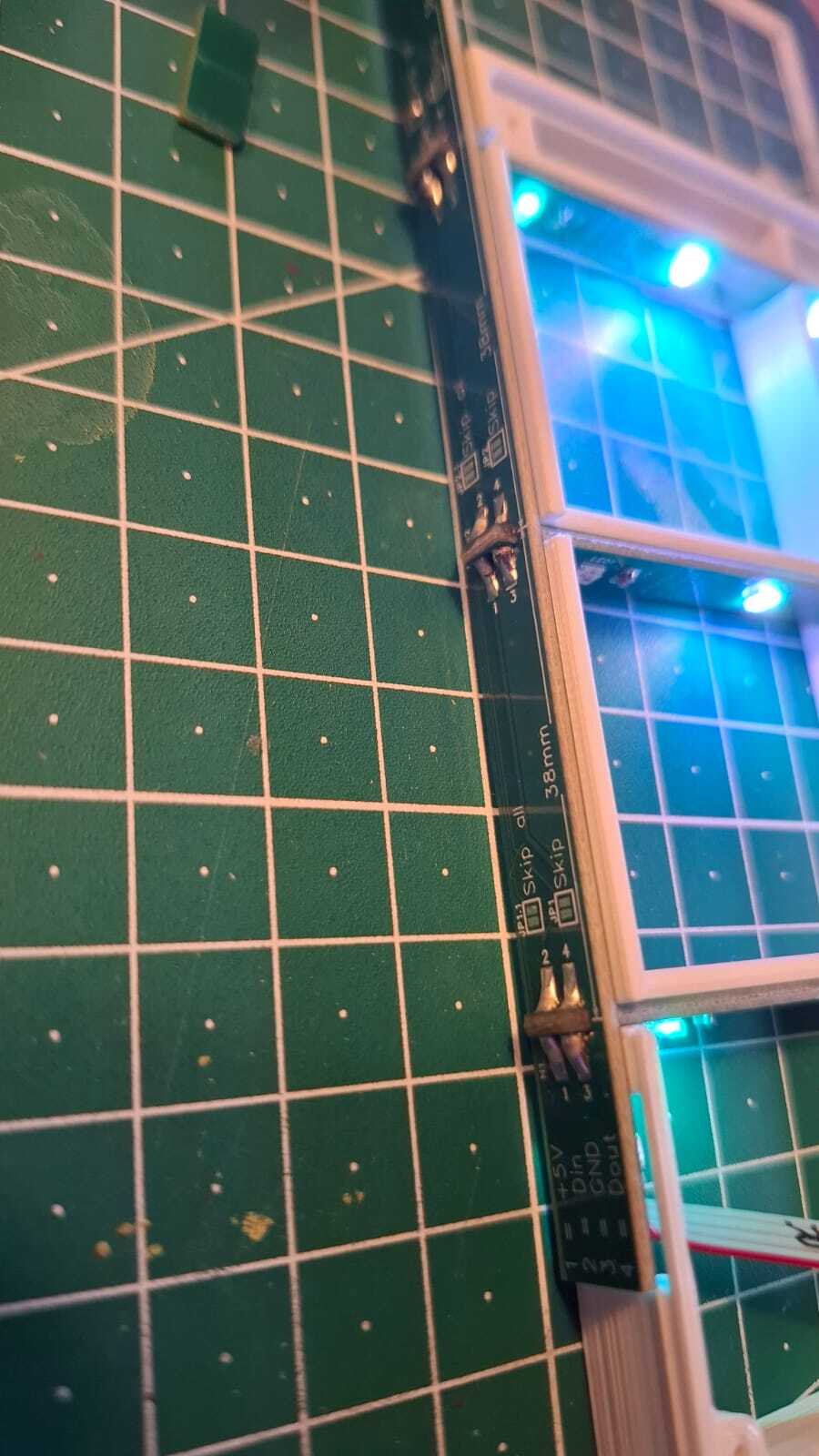

meine Platinen dazu sehen so aus (immer schön als 10er Pack):

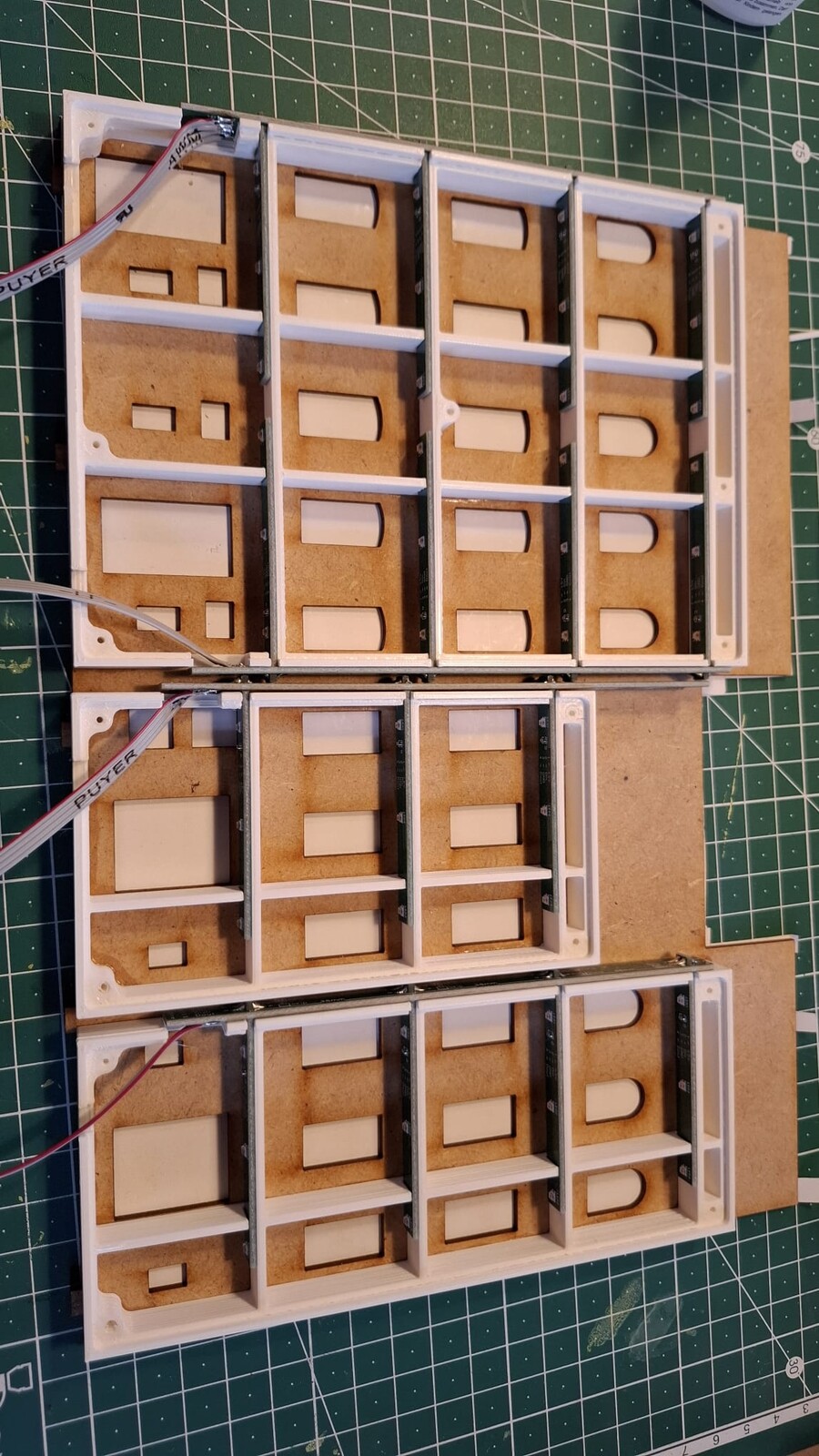

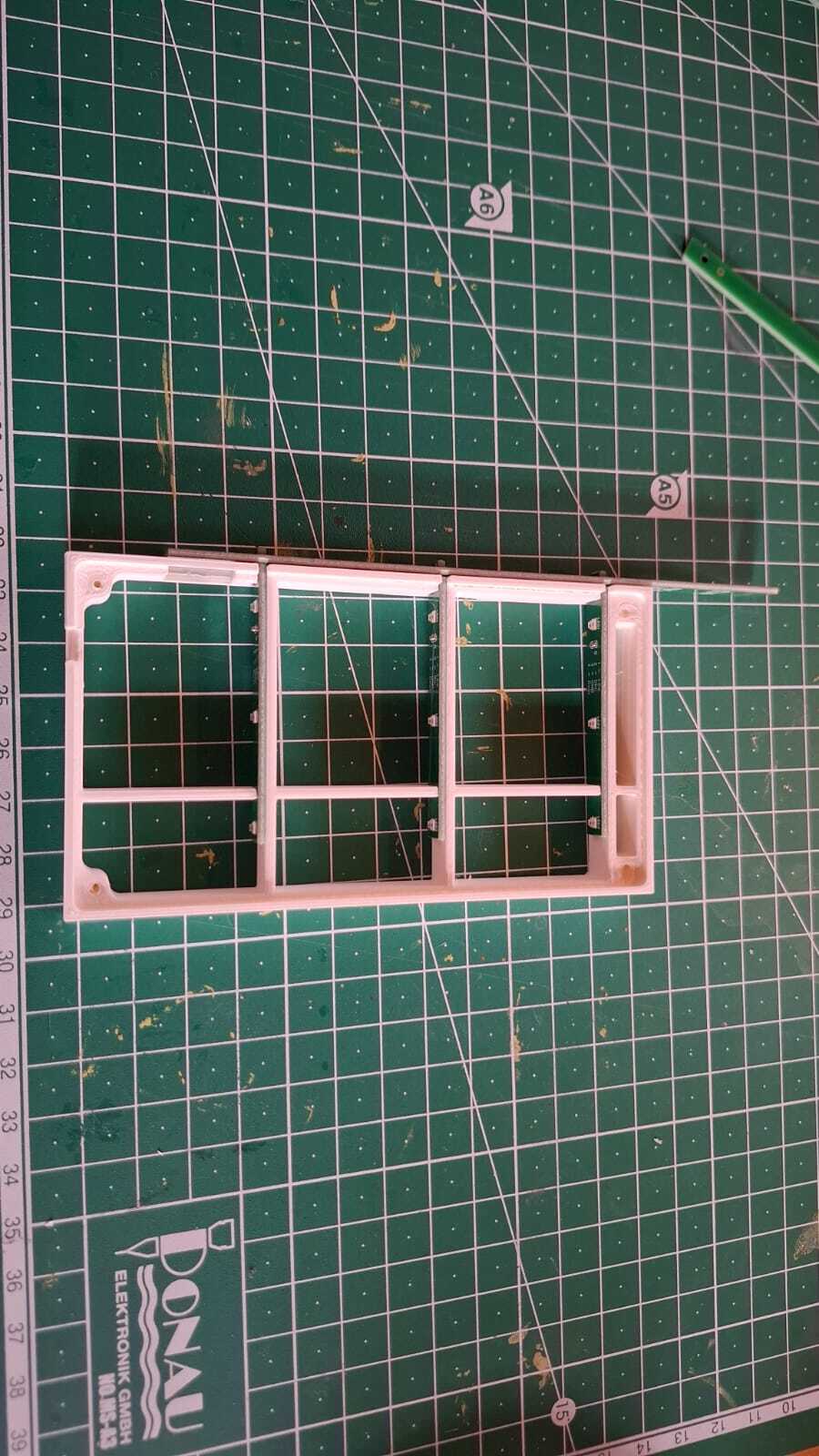

Die Lichtboxen seht ihr hier, sie werden auf die Fenstermaske aus MDF geklebt:

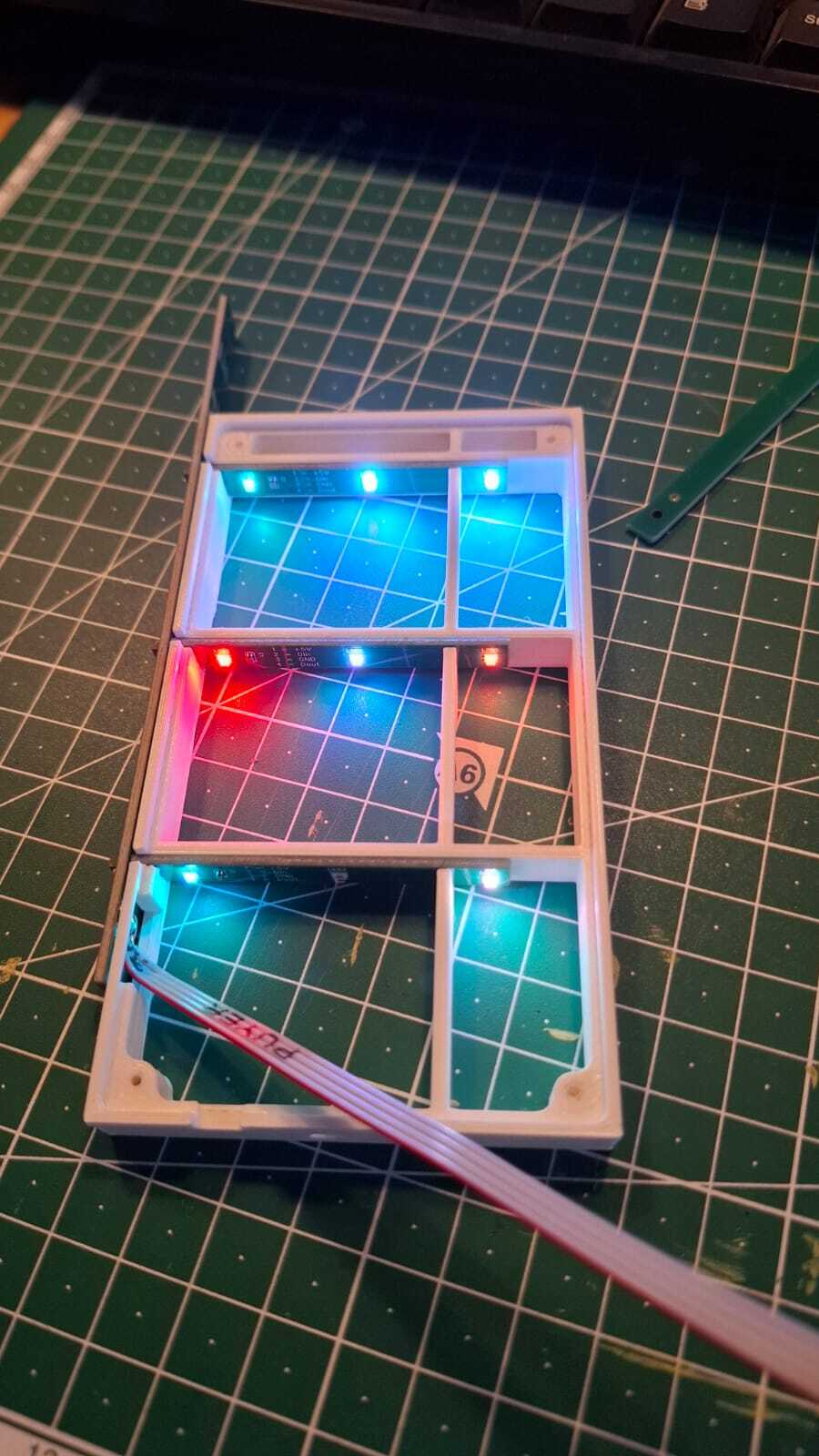

Hier die ersten Beleuchtungsversuche zum Testen:

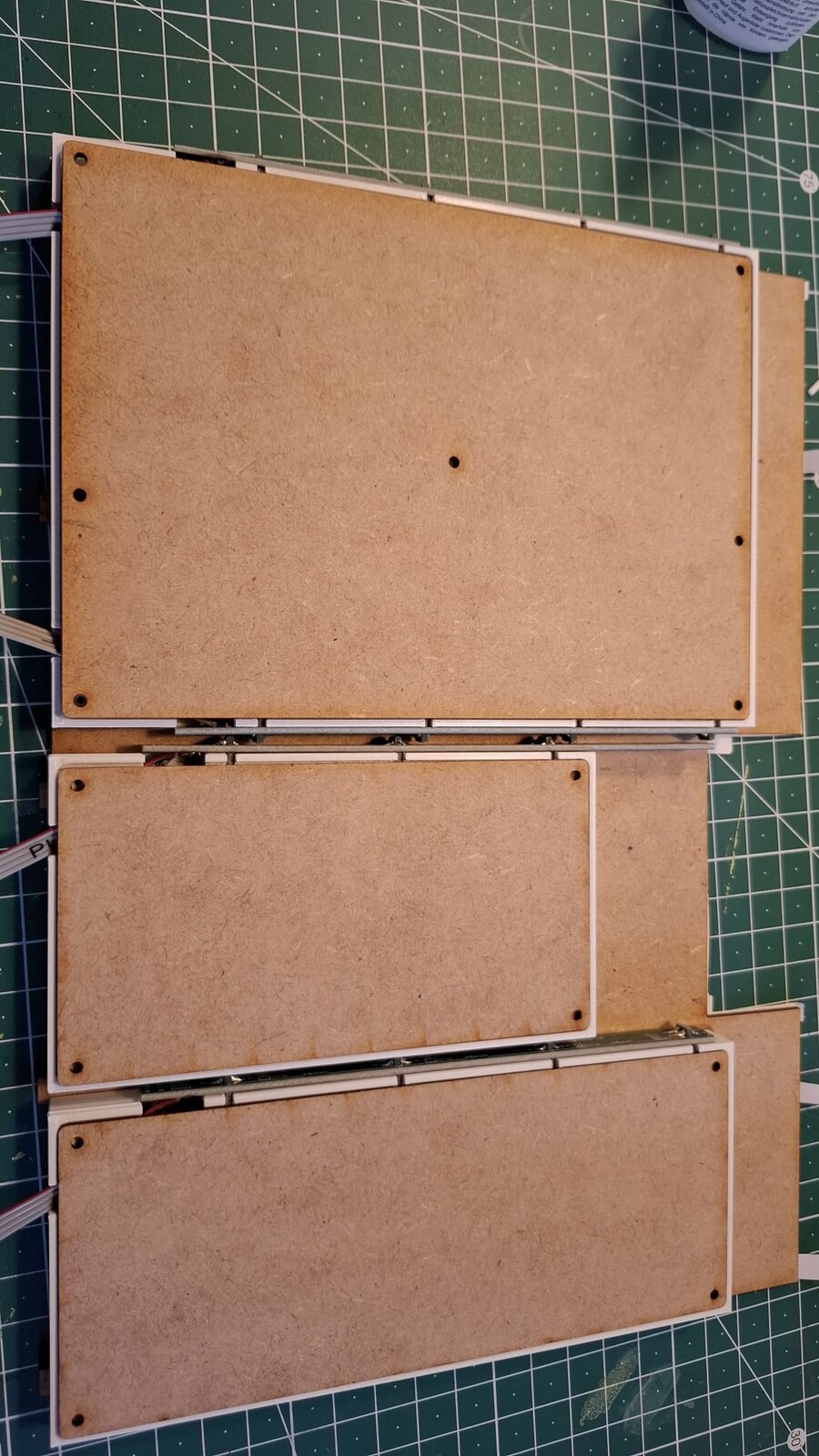

Als Rückwand kommt wieder ein MDF-Deckel zum Einsatz:

Alles ist verschraubt und kann jederzeit für Wartungen ausgebaut werden.

Anbei noch ein Video. Seitlich schimmert es noch durch, hier werde ich noch Karton oder Styrodur ankleben, dann ist es Lichtdicht nach aussen.


viele Grüße

Daniel

[DanielS]

Hallo zusammen,

auch, wenn es nicht so schön ist wie die Beleuchtung der Räume von oben, habe ich für die kleine Faller Reihenhäuser Lichboxen gemacht, die von hinten beleuchtet werden. Da die Lichtboxen ca. 15 bis 30mm tief sind, verteilt sich das Licht relativ gleichmäßig.
Auch hierfür habe ich mir eine Platine erstellt: sie hat 6x einen WS2812 an Board und einen WS2811, um z.B. Außenlaternen anzuschließen.

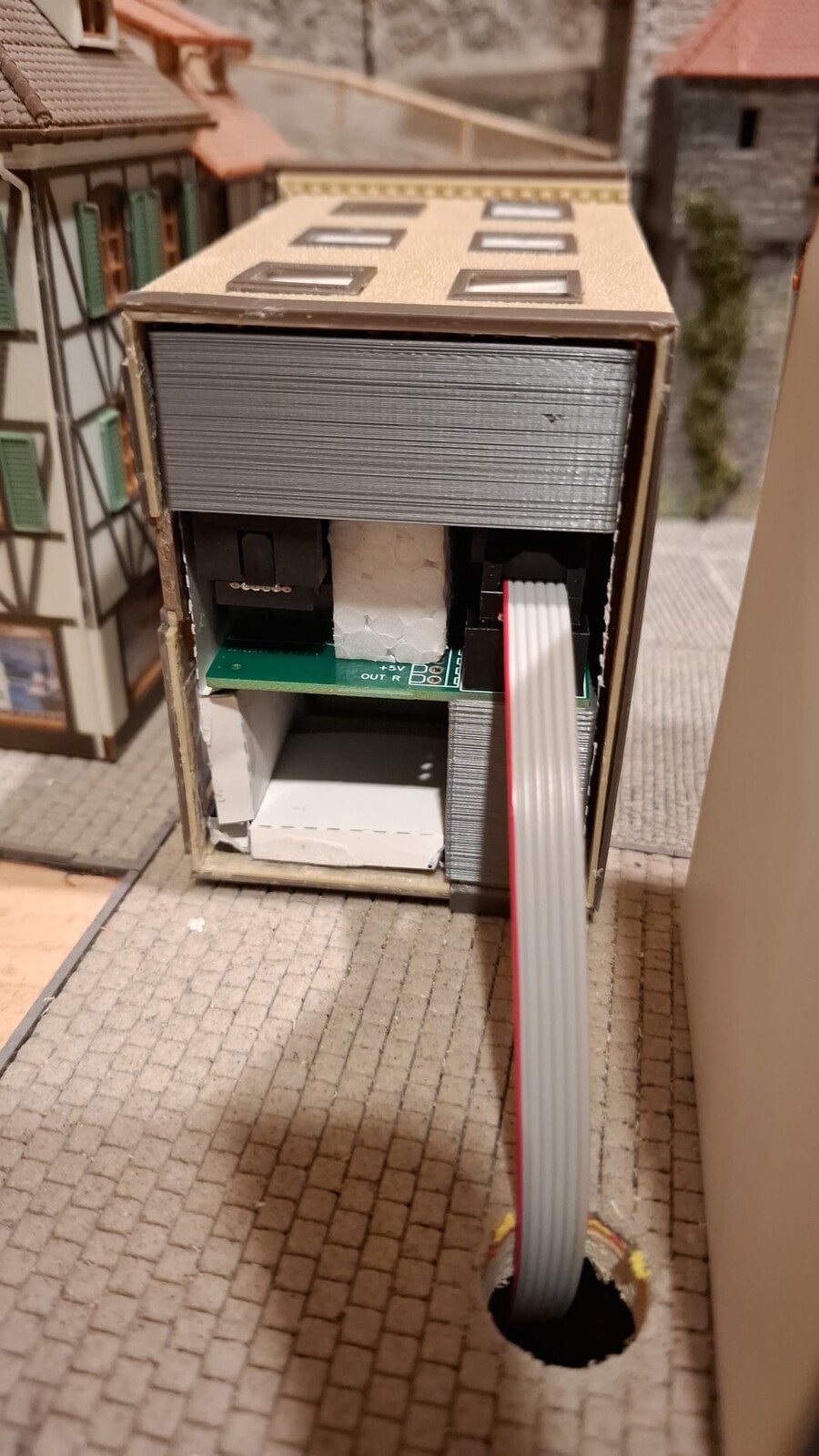

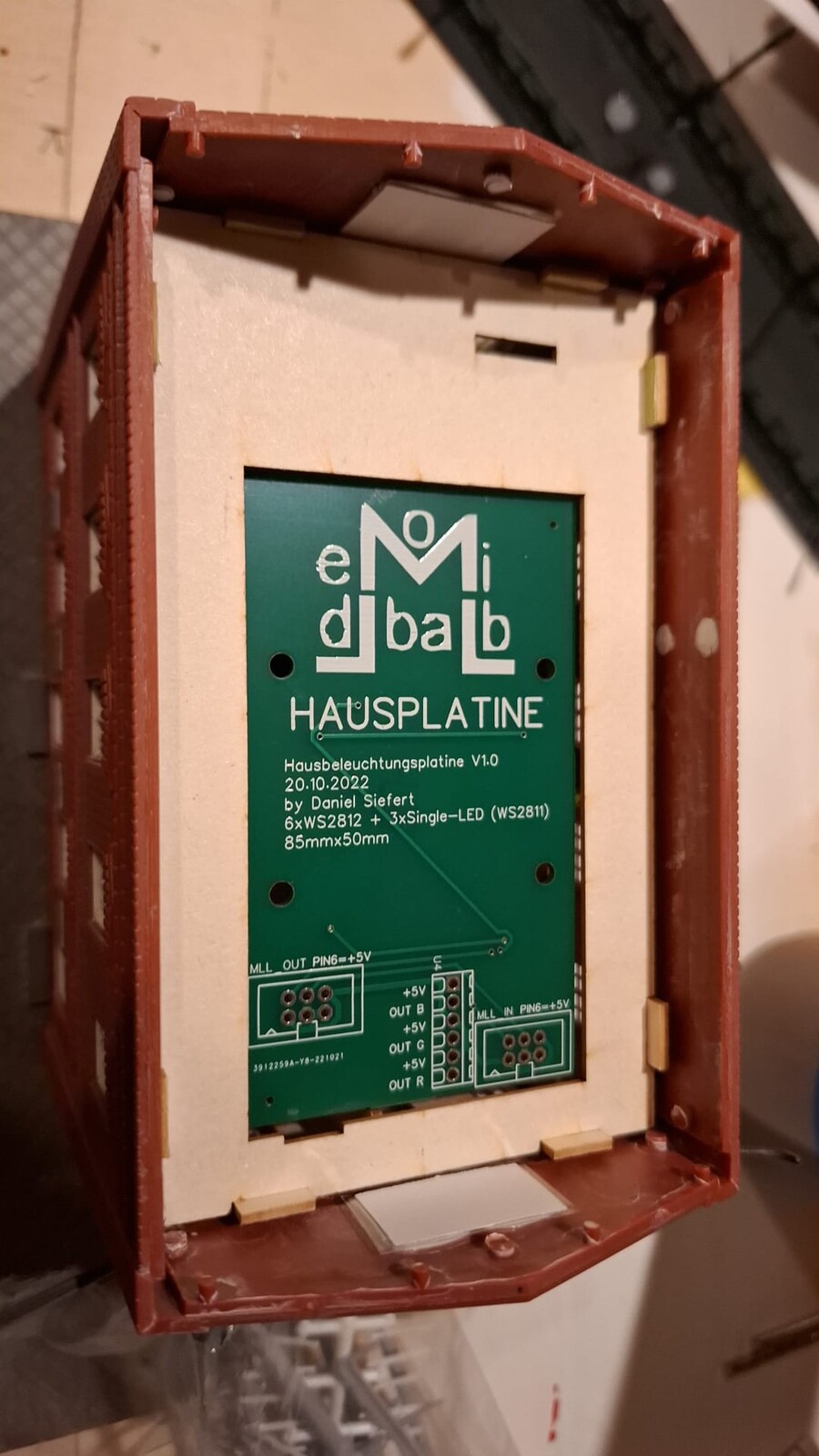

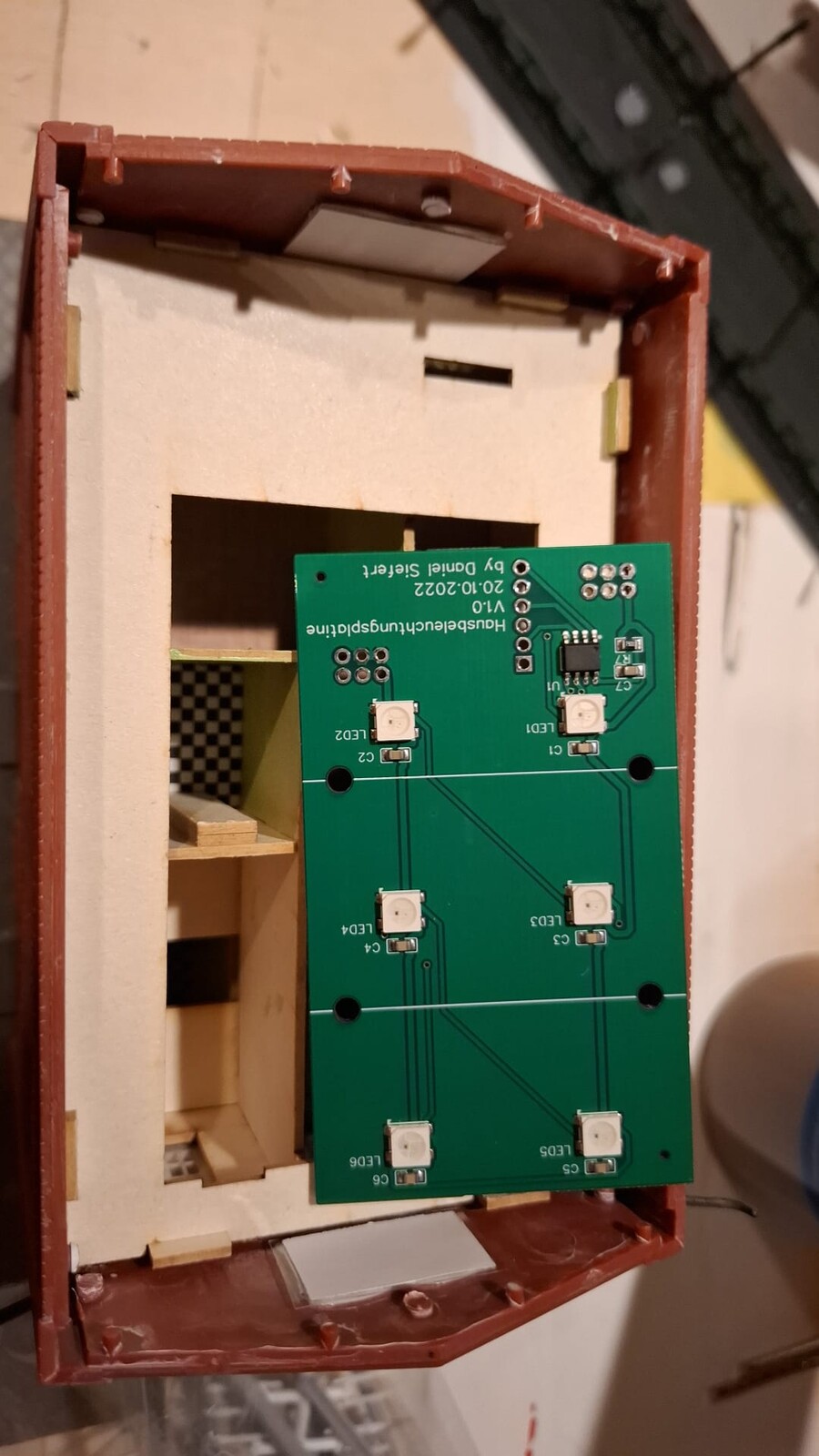

Hier ein paar Bilder des Innenlebens der Häuser:

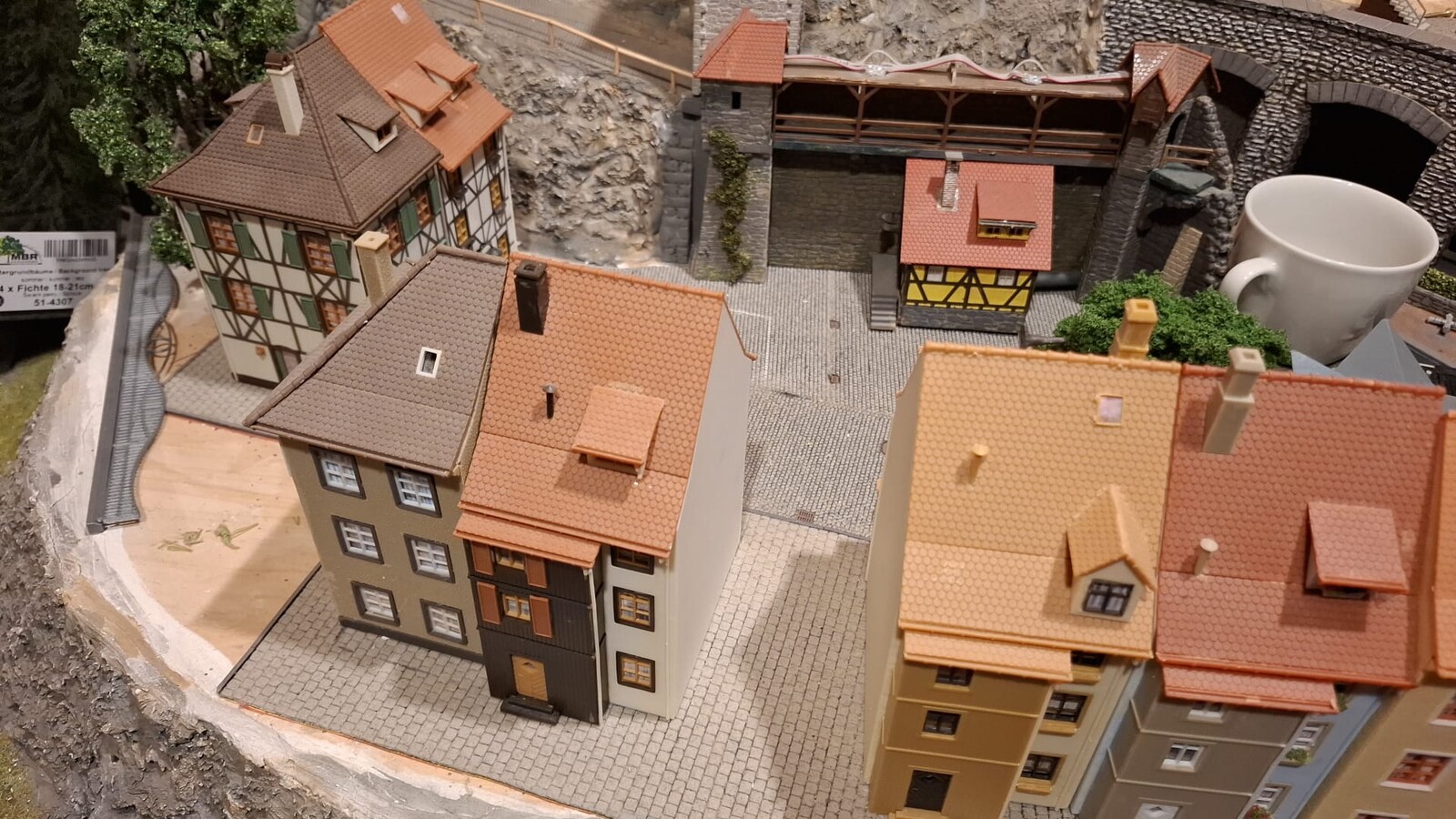

damit konnte ich die ganze Siedlung schnell beleuchten:

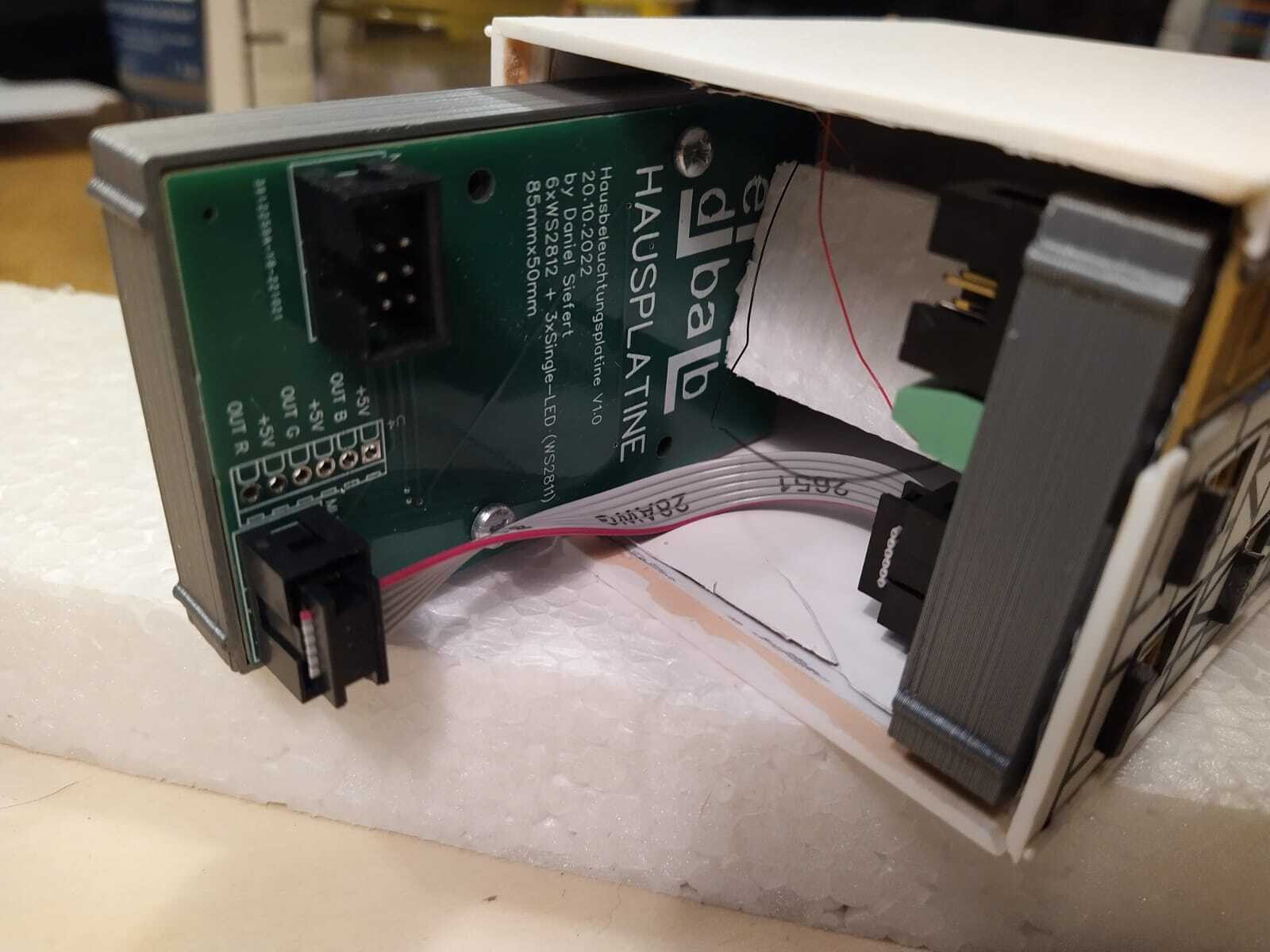

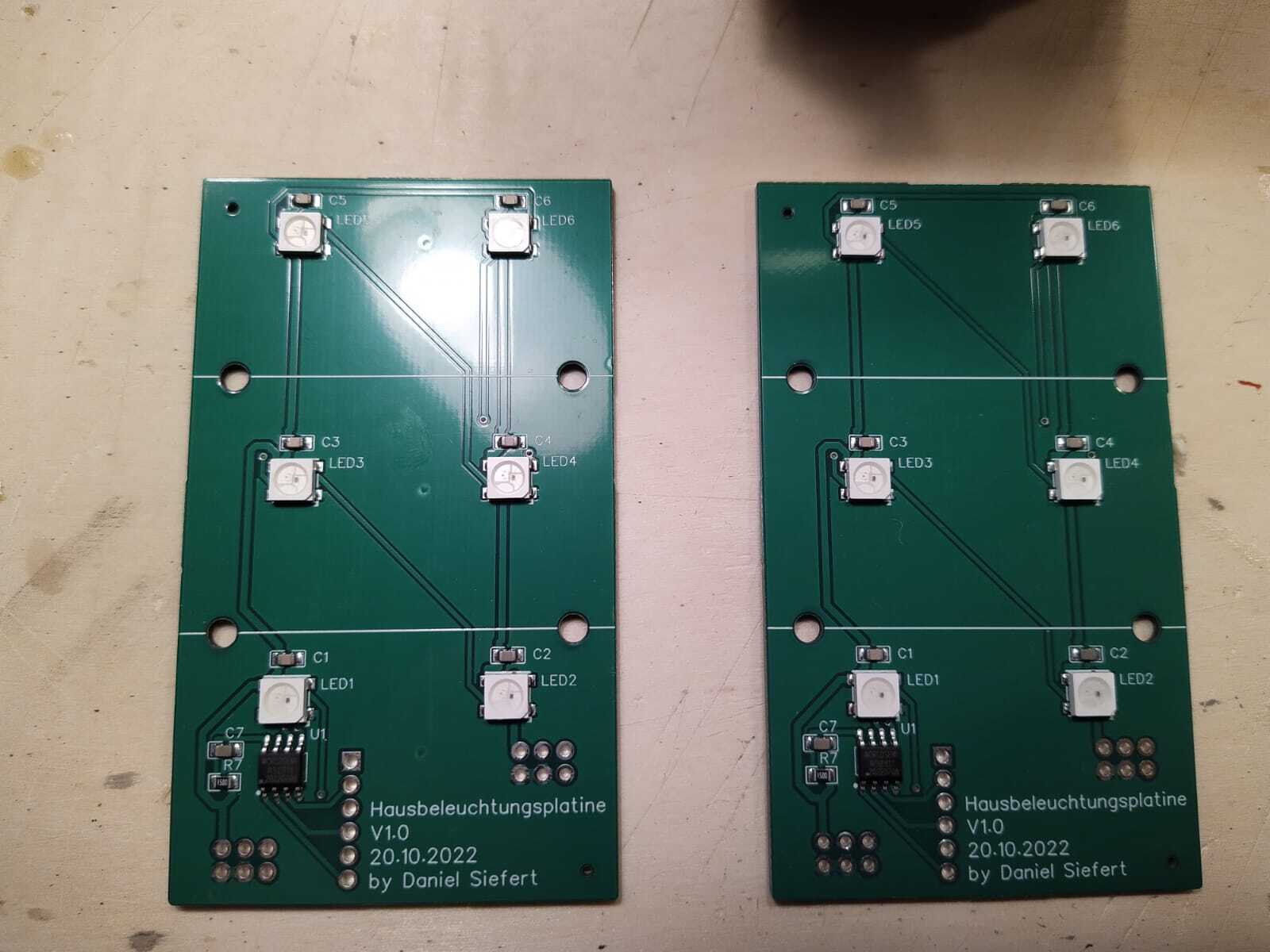

hier noch die Platine:

viele Grüße

Daniel

[DanielS]

Hallo zusammen,

eine weitere Möglichkeit für Gebäudebeleuchtung ist eine Innenraumaufteilung herzustellen. Hier kann man schön Architekt spielen. Mit Finnpappe und Lasercutter entstehen die Wände, mit Farbe und Farbausdrucken entsteht die Innenraumgestaltung.
hier ein paar Bilder meines Bahnhofs:

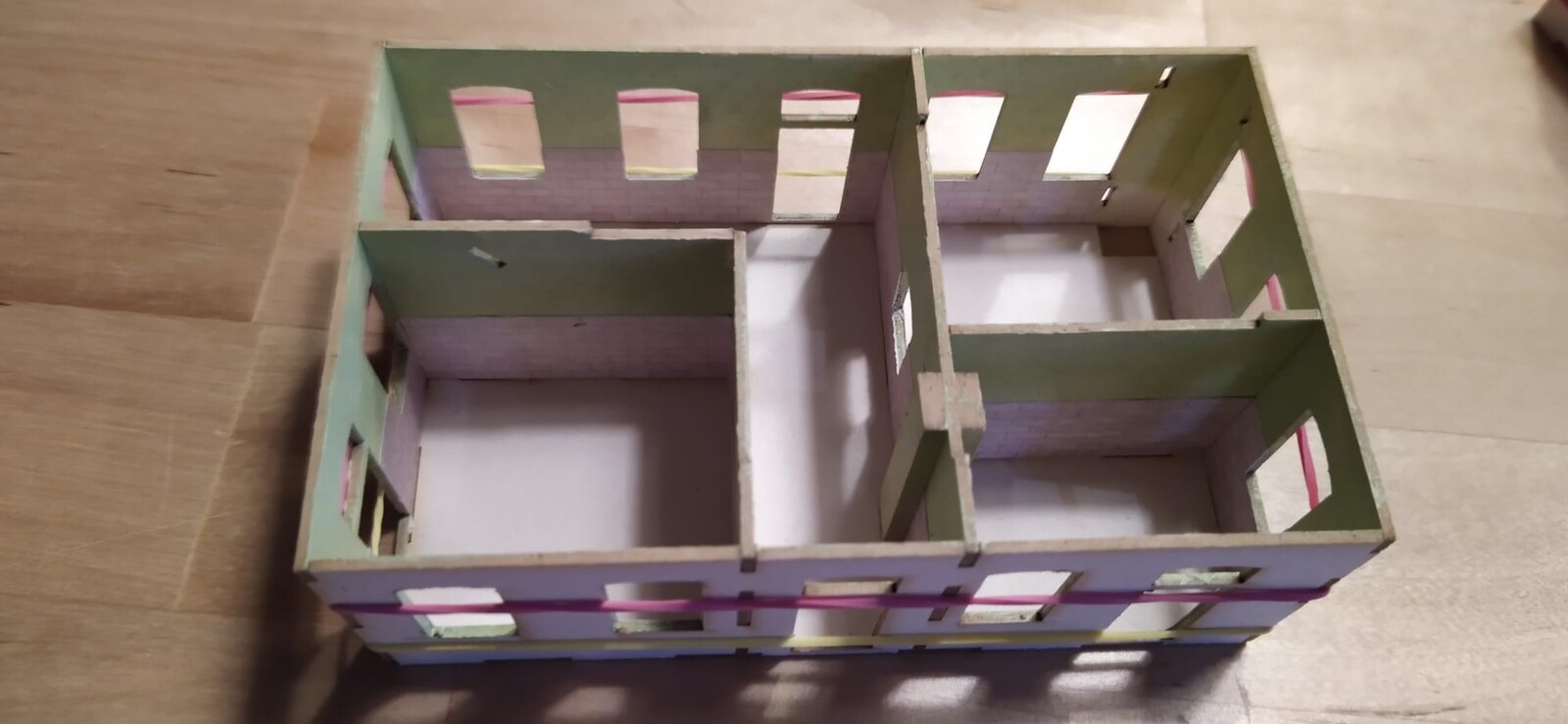

Innenleben des Bahnhofs

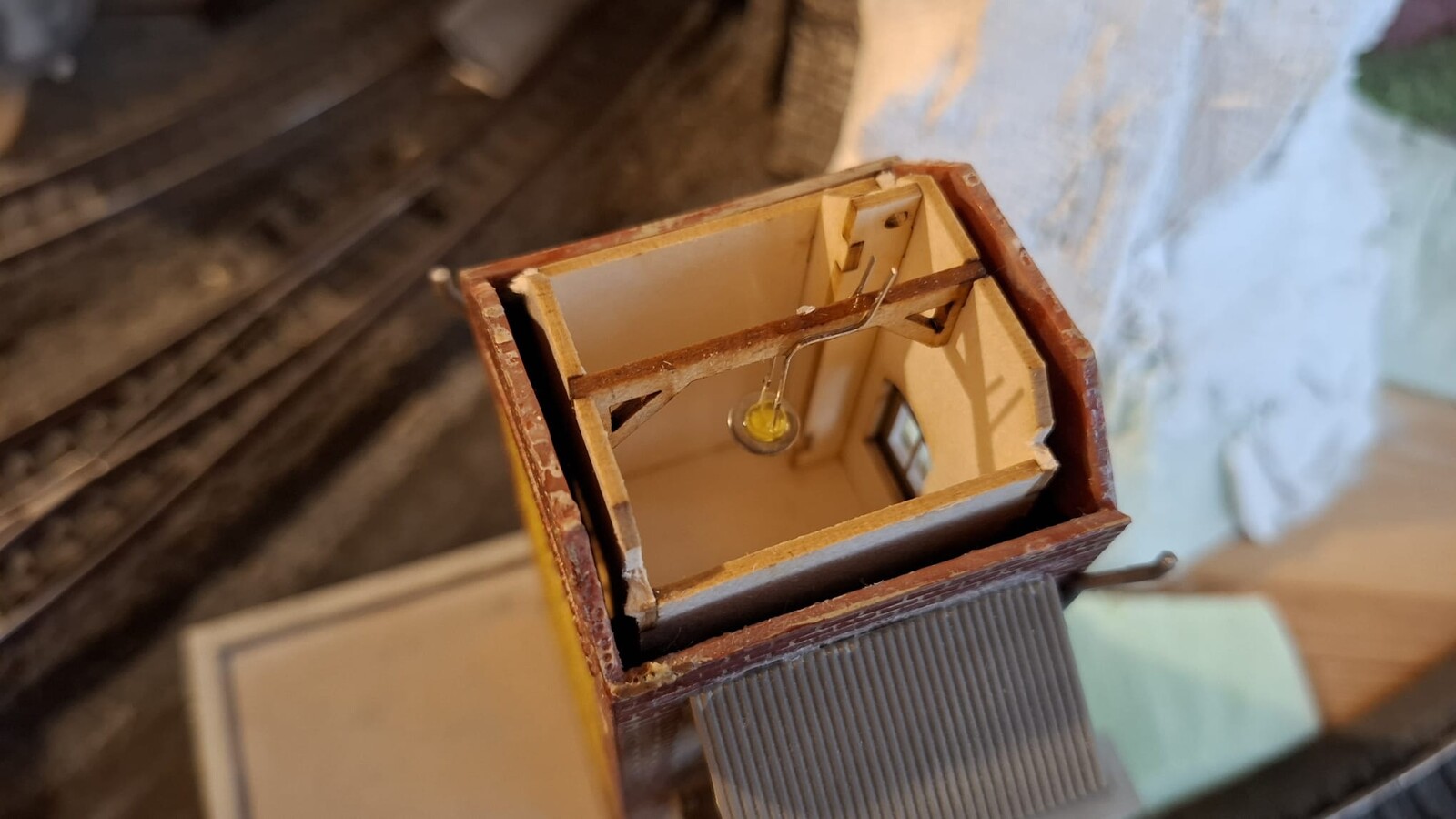

Auch das kleine Stellwerk erhält so seine Inneneinrichtung:

viele Grüße

Daniel
