Eine LED, 3 Zustände Thema ist als GELÖST markiert

[PeterVT11]

Hallo,

ich kämpfe gerade mit einem kleinen Problem. Ein Bus soll Brems-/Rücklichter bekommen. Ich möchte aber folgende Zustände erreichen:
1.) Licht aus
2.) Licht leuchtet schwach
3.) Licht leuchtet hell

Gesteuert werden soll das über zwei Variablen:
1) Variable "Zeit" über Schedule
2) Über eine zweite Variable, die das Bremsen darstellt

Ich dachte ein einen Binär-Pattern mit InCh_to_TmpVar. Doch wie bekomme ich da meine 2 Variablen rein?

Ich hoffe, ich hab mich halbwegs verständlich ausgedrückt.
Vielleicht hat jemand eine Idee.

Danke.

[PeterVT11]

Hallo,

ich hab meine Lösung gefunden. Als Beispiel habe ich hier 2 Schalter definiert, die dann 4 Ergebnisse erzeugen.

Schalter 1	Schalter2	Ergebnis
aus	aus	0
ein	aus	1
aus	ein	2
ein	ein	3

Im Prog_Generator sind zwei virtuelle LED's, die ich über DCC-Adressen schalte. Mit der "LED_to_Var" erzeuge ich daraus dann die Variablen, die mit den Namen "Var0" und "Var1" lauten. Wichtig ist, dass sie mit 0 und 1 enden und sonst gleich heißen.
Mit der "Var0" wird dann der Befehl aus dem Pattern_Configurator gestartet. Dass wirklich zwei Variablen übergeben werden, sieht man an der Ziffer 2 nach dem "#InCh".

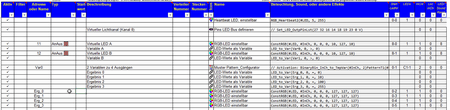

Prog_Gen_Data_2 Schalter - 4 Ereignisse_Auszug.png (5.64 KiB) 143 mal betrachtet

.

So ist es folgt eingerichtet:

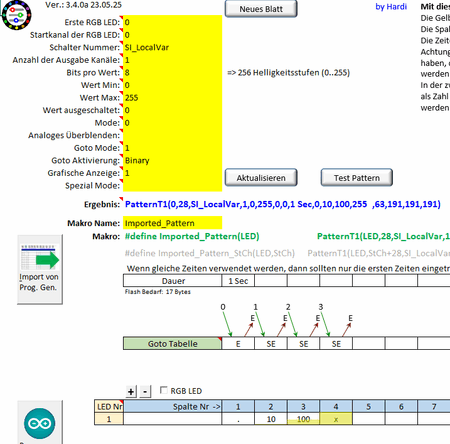

Im Pattern_Configurator habe ich das wie folgt gemacht:

Bevor die Daten an den Prog_Generator übertragen wird, sollte dort in der Zielzeile die Variable eingetragen werden.
