Dieser Post ist ein Leitfaden für alle, die DMX512 ausprobieren wollen.
Beim DMX-Protokoll wird nicht, wie von uns gewohnt, jede LED einzeln angesprochen bzw. programmiert, denn die LEDs sind im Scheinwerfer schon zusammen verdrahtet. Jeder DMX Kanal ist dabei wie eine einzelene LED zu Betrachten, egal, ob dann im Scheinwerfer 10, 20 oder 100 LEDs verbaut sind.
zurerst stellt man an seinem Scheinwerfer die DMX-Adresse und gegebenfalls noch ein, mit wie vielen Adressen der Scheinwerfer betrieben werden soll. je mehr Adressen der Scheinwerfer hat, desto mehr Funktionen sind abrufbar. Die Angaben, wie das geht, stehen in der Bedienungsanleitung des Scheinwerfers (oder anderem DMX-Gerät)
Zum Testen heißt das, man legt im Programmgenerator ein paar einzelne LEDs an mit dem Wert 127 (keine RGB). also die erste hat auf LED Kanal 6 den Wert rot (C1-1), die zweite dann grün (C2-2), eben so, wie man es bei Einzel-LEDs in der MLL macht. davon legst man zum Testen mal 10 Stück an und gibst jeder LED eine Adresse (z.B. bei DCC Adresse 100, 101, ...) dann kann man jede LED einzeln schalten, soweit bekannt.
Um DMX auf Kanal 6 benutzen zu können fügt man vor der Programmierung das "use DMX512" Makro ein und stellt hier Kanal 6 ein.
Jetzt ist es so: die erste Einzel-LED ist DMX-Kanal 1, die zweite DMX-Kanal 2 usw.
Wenn man jetzt den Scheinwerfer an die Hauptplatine anschließt, kann man über die angelegten Adressen die LEDs (oder besser gesagt die DMX-Kanäle) einzeln schalten und gucken, was passiert.
Was passiert ist, dass mit einer Adresse alle roten, mit der nächsten Adresse alle grünen und mit der nächsten Adresse alle blauen LEDs des Schweinwerfers angehen. und das mit der Helligkeit 127, die wir ja bei den Einzel-LEDs eingestellt haben. der Wert kann natürlich je nach gewünschter Helligkeit angepasst werden.

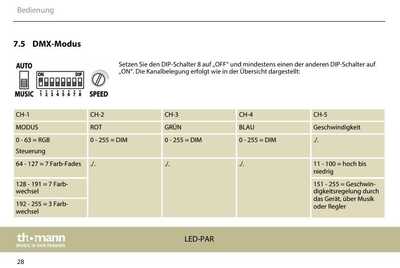

als Beispiel habe ich einen Testscheinwerfer und das entsprechende Datenblatt:
Kanal 2 ist für Rot, je nach Wert von 0-255 kann ich die Helligkeit für Rot einstellen. Auch hier stellen wir dann auf der zweiten Einzel-LED, die im Programm-Generator auf Kanal 6 ist, einen Wert von 0 bis 255 (je nach gewünschter Helligkeit) ein
Kanal 3 ist für Grün, ...
Kanal 4 ist für Blau, ...
Kanal 5 für Geschwindigkeit, aber das brauchen wir nicht.
Damit funktioniert das dann auch schon.
Wenn ich jetzt nicht nur einen, sondern 2 oder mehr Scheinwerfer anschließen möchte, habe ich folgende Möglichkeiten.
1. Wenn alle Scheinwerfer das gleiche machen sollen, lege ich sie auf die gleiche DMX-Adresse.
jeder Scheinwerfer horcht an der Datenleitung, ob Befehle kommen, die für ihn sind. Es ist dabei auch vollkommen egal, ob die Scheinwerfer nacheinander angeschlossen sind oder ob noch welche mir einer anderen Adresse (bzw. Adressen) dazwischen kommen.
2. Wenn z.B. 2 Schweinwerfer unterschiedlich leuchten sollen, zum Beispiel der erste rot und der Zweite grün, brauchen sie unterschiedliche DMX-Adressen. Da die Beispiellampe 5 Adressen belegt, braucht die zweite Lampe dann DMX-Adresse 6. Hier werden dann auch wieder 5 Adressen belegt. Wenn ich dann einen dritten Scheinwerfer anschließe, der z.B. blau leuchten soll, hätte er die Adresse 11 (weil ja schon 5 DMX-Adressen für den ersten und wieder 5 DMX-Adressen für den zweiten belegt sind. Hier kommt dann der Taschenrechner ins Spiel, aber eingentlich auch nur, wenn ich besonders viele Lampen habe, die verschiedenes machen sollen.

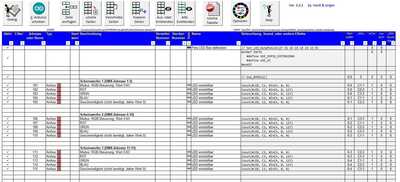

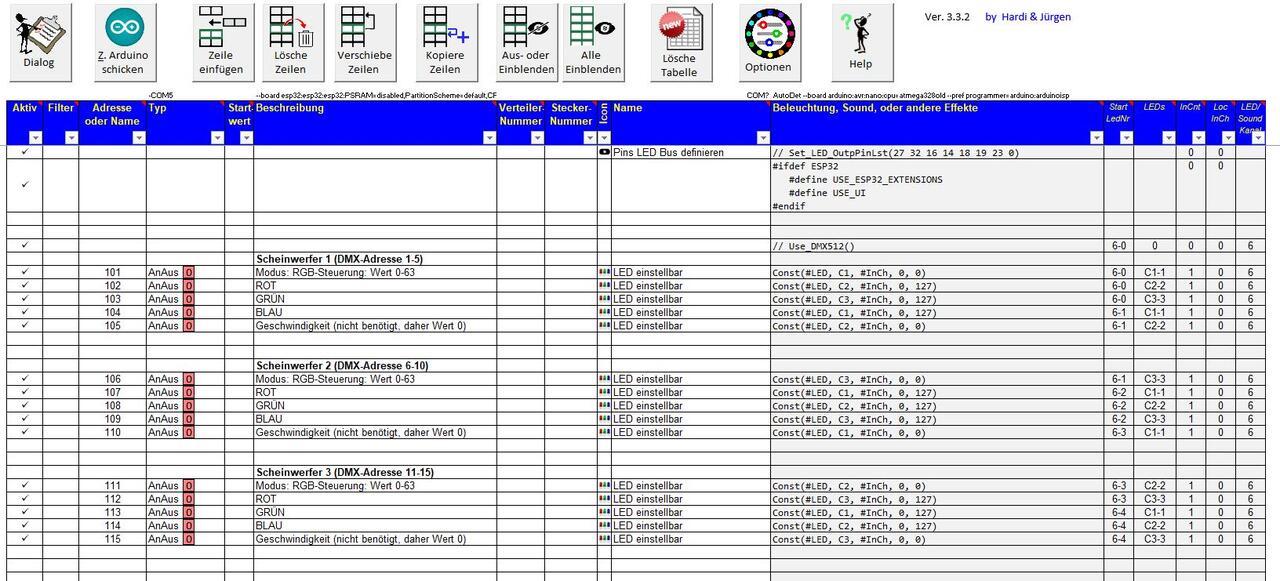

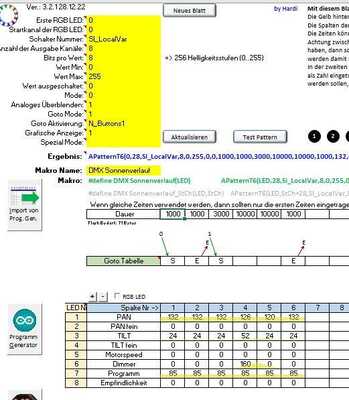

Hier das Programmgenerator-File für den oben erwähnten Testscheinwerfer. Insgesamt sind hier jetzt mal drei Stück mit unterschiedlichen Adressen programmiert:

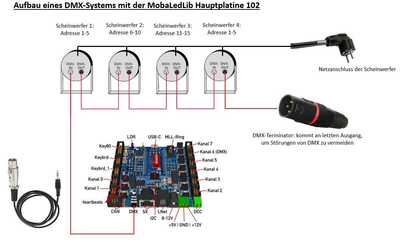

nochmal zum Aufbau des DMX-Busses: Das folgende Bild veranschaulicht den Aufbau der Komponenten:
noch etwas: das dargestellte Kabel muss ein Eingangskabel sein, also auf der einen Seite eine 3,5mm-Klinke-Anschluss und auf der anderen eine DMX-Female-Anschluss. Den der Eingang ist bei DMX-Geräten immer Male:
- DMX_4.jpg (7.29 KiB) 645 mal betrachtet
VG Daniel
