Bringe die Word Clock nicht ans Laufen

[rstaiger]

Hallo Frank (TT),

ich habe eine RTC in einem deutschen Shop kommen lassen, ohne Versandkosten und ALI-Preisniveau, sorry fürs Fremdgehen . Wenn sie jetzt auch noch passt, ist alles gut. Wenn nicht, tue ich zutiefst zerknirscht Abbitte und bestelle die Dritte natürlich bei meinem Hoflieferanten. Außerdem habe ich noch eine zweite WordClock-Platine von Dir. Die war an der ersten regelrecht festgesaugt, kaum zu sehen. Hätte sie fast gemeinsam bestückt. Die kannst Du mir gerne bei der nächsten Bestellung mit auf die Rechnung setzen.

Wenn Jürgen nichts anderes findet und sonst auch niemand, ist wohl die RTC defekt, oder irgendwas am Board oder meinen Lötungen. Das kann aber auch ich beim Auslöten der Pins verbockt haben. Darin bin ich gut, wie alle wissen . In dem Fall baue ich die WordClock einfach neu auf. Teile habe ich ja. Die fremde RTC hat übrigens die Pins auf der richtigen Seite, muss sie deshalb nicht auslöten, sondern nur gerade biegen. Das sollte sogar mir gelingen - hoffentlich.

LG Ralph

[PeterVT11]

Hallo Ralph,

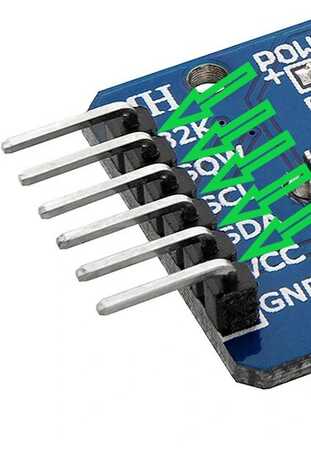

ich schneide mit einem schmalen Elektronik-Seitenschneider den Kunststoffkörper zwischen den Stiften auseinander. So dass jeder Stift quasi seinen eigen Kunststoffteil hat. Dann kann man Stift für Stift ohne große Mühe ausloten. Alternativ könnte man auch versuchen, den Stift vor der Krümmung abzuschneiden und dann den Kunststoff zu entfernen.

[Frank_TT]

Aber warum betreibt ihr so einen Aufwand? Ich habe diese Dinger einfach gerade gebogen und eingelötet.

[rstaiger]

… jaaa. Es gibt aber die ganz folgsamen, die erst mal Schritt für Schritt die Anleitung abarbeiten und erst danach nachdenken (es heißt ja auch nachdenken). Bei der ersten RTC hab‘ ichs nach Anleitung gemacht, einfach blöd. Bei der Zweiten (war vor 10 Min. fertig mit dem Auslöten der Ersten und jetzt ist die Neue drin) hab ich selbstständig das Gehirn eingeschaltet und bin auch auf Deine geniale Biegetechnik gekommen.

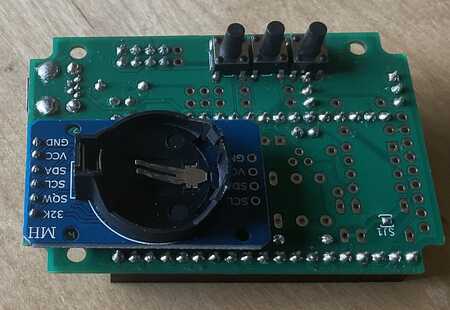

Leider hat das Gehirn zwei Hälften, war wohl die falsche an. Damit Ihr was zum Lachen habt:

Jetzt kommt zur Strafe für die andere Sorte von blöd eine neue Auslöt-Übung, diesmal nützt Biegen nichts.

LG Ralph

[system47]

Hallo Ralph,
sowas ist mir auch schon passiert
Viel Erfolg beim Seitentausch!

[rstaiger]

Liebe All- oder RTC-Wissende,

jetzt sitzt die neue RTC an der richtigen Stelle. Den ESP kann ich per Programmgenerator ansprechen. Die Einstellungen nimmt der ESP an, zählt (ich vermute mit der internen Quasi-RTC des ESP) die Zeit in der WordClock-Matrix im angeschlossenen Zustand weiter. Dabei ist es egal, ob die Stromversorgung über den ESP kommt, oder die zweite USB-Buchse.

Das eigentliche Problem besteht auch mit der neuen RTC weiter. Wenn ich die Stromversorgung vom ESP abziehe und wieder anstecke, wird in der Uhr die Zeit des letzten Hochladens aus dem Programmgenerator angezeigt. Im seriellen Monitor der IDE geschieht beim Abziehen-Wiederanstecken nichts. Die WordClock lässt sich über die IDE stellen. Auch diese Zeit wird aber vergessen, wenn die Stromversorgung weg war.

Ausschlussverfahren: Die Fehlerquelle RTC scheidet offenbar aus. Möglicherweise wird die externe RTC nicht angesprochen. Ich weiß aber nicht, wie ich das über die IDE prüfen kann. Das müsste möglich sein.

Es bleiben:

- das Board der WordClock
- Einstellungen
- die Tabelle im Programmgenerator

Muss ich wirklich ein neues WordClock-Board aufbauen, oder hat jemand eine zündende Idee?

LG Ralph

[Frank_TT]

Hallo Ralph,

ich könnte mir gut vorstellen, dass bei dem ganzen rein und raus Leiterbahnen unterbrochen wurden.
Eventuell nach Stromlaufplan mal die Durchgänge von den Pins auf der Platine durchmessen.

[PeterVT11]

Hallo Ralph,

welche Version von der MobaLedLib, FastLed benutzt Du. Und welche Version von DallasTemerature? Erste zwei kannst Du im ausgebelndeten Registerblatt "Libraries" auslesen. Beim Dallas bitte im Libraries\DallasTemperatur in der "DallasTemperature.h" auslesen.

Ich hab da bei mir gerade erhebliche Schwierigkeiten.

[rstaiger]

Hallo Ihr lieben Helfer,

hab‘ die beiden Hinweise gelesen. Genau so werde ich es machen. Danke!

Das Messgerät liegt schon beim Board auf dem Schreibtisch. Das könnte tatsächlich eine Ursache sein, Frank, und wenn ich die defekte Leiterbahn finde, kann ich sogar überbrücken.

Peter, das werde ich nachsehen und berichten. Vielleicht ist das die Spur.

Bloß hat mich eine familiärer Notfall (nix spektakuläres, Alter halt) heute Mittag sozusagen vom Lötkolben in der Eifel ins Auto katapultiert und jetzt bin ich wieder im Ländle. Ich falle deshalb ein paar Tage aus und melde mich wieder, sobald ich zurück bin.

Bis dann
LG Ralph

[rstaiger]

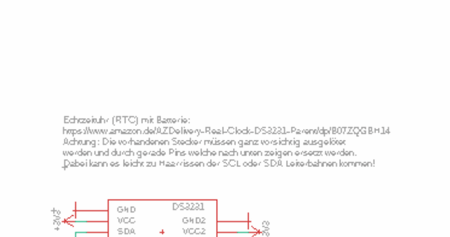

… und für Lötfreaks, die des Lesens mächtig sind (Lesen vor Beginn der Arbeiten!), ein Auszug aus dem Schaltplan. Habe ich gefunden beim erstmaligen Lesen gestern:

So ist‘s, eigentlich einfach: „ganz vorsichtig“! Wie geht ganz vorsichtig?

LG Ralph

[PeterVT11]

Hallo Ralph,

eigentlich einfach: „ganz vorsichtig“! Wie geht ganz vorsichtig?

so wie ich es in #27 gezeigt habe. Den Kunststoffteil zerteilen, dann das Platinchen vorsichtig im Schraubstock ein klemmen und die einzelnen Pins auslöten. Geht ganz einfach. Letzten Sonntag erst gemacht.

[rstaiger]

Sorry Peter,

hab‘ Deinen Hinweis nicht vergessen und auch schon erfolgreich angewendet beim Auslöten der eingebauten RTC. Danke nochmal dafür! Die Frage nach dem „vorsichtig“ war pure Selbstironie. Ich weiß, schriftlich sollte man das nicht machen, kommt zu häufig falsch rüber. Es hat mich aber einfach in den Fingern gejuckt, weil ich den deutlichen Warnhinweis nicht gelesen hatte.

Ich gelobe Besserung und bemühe mich, die Blödelei nicht so oft zu machen.

LG Ralph
