Im Internet habe ich ein praktisches Werkzeug gefunden, mit dem sich Buchsenleisten für die Arduino NANOs leichter ablängen lassen.
Die werden verwendet, um den Arduino NANO auf der 101 Hauptplatine zu platzieren
Wie im Wiki beschrieben, ist die 15-polige Version dieser Steckverbinder etwas schwierig herzustellen/nicht erhältlich. Man muss sie selbst herstellen, indem man ein Stück von einem längeren Buchsenleisten absägt.
Ich zitiere: (Wiki: https://wiki.mobaledlib.de/anleitungen/ ... ersion-dcc)
Die 20poligen Buchsenleiste für U1 und U4 wird per Säge auf die notwendigen Teilstücke ab gelängt (jeweils etwa 1mm hinter dem letzten benötigten Bein absägen). Aus einer 20poligen Leiste werden wird jeweils eine 15-polige für den Arduino und eine dreipolige für die WS2812-Module. Das übrig gebliebenen Innenstück wird nicht benötigt. Dies ist notwendig, da die günstigen bereits fertigen Buchsenleisten nicht mehr erhältlich sind.

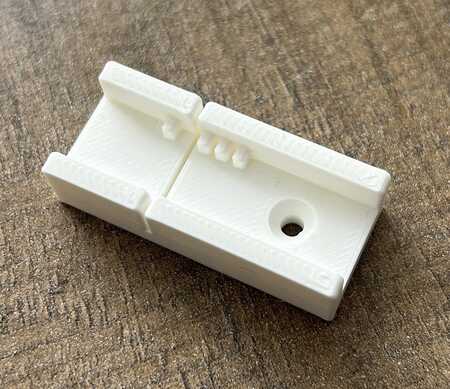

Mit dem hier beschriebenen Werkzeug geht das ganz einfach, und der Steckverbinder lässt sich sauber auf die gewünschte Länge kürzen.
Das einzig Ärgerliche daran ist, dass man dieses Werkzeug selbst auf einem 3D-Drucker ausdrucken muss. Oder es drucken lassen ... als gängiges Werkzeug beim örtlichen Verein im Werkzeugkasten?
Wie gehe ich vor?

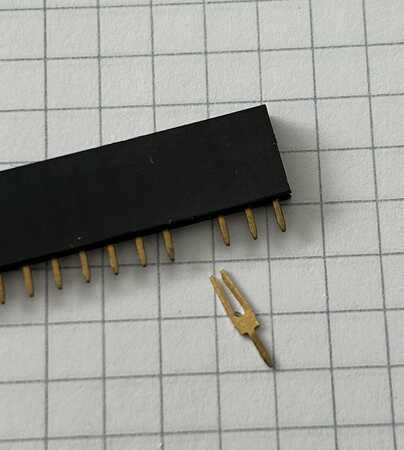

Zuerst entferne ich den ersten Pin nach Pin 15, indem ich ihn mit einer Zange herausziehe.

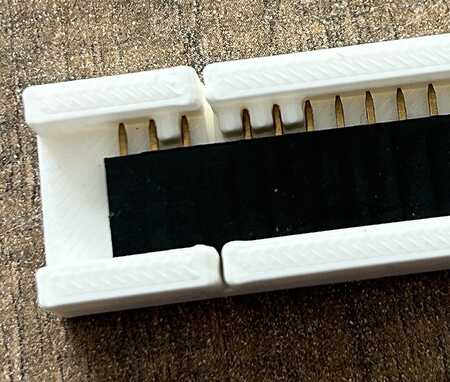

Anschließend lege ich die Stiftleiste so in das Werkzeug ein, dass die Position des entfernten Pins mit dem Führungsschlitz übereinstimmt.

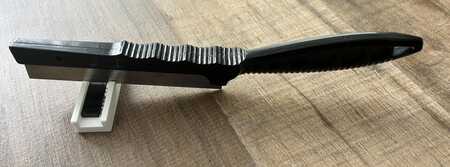

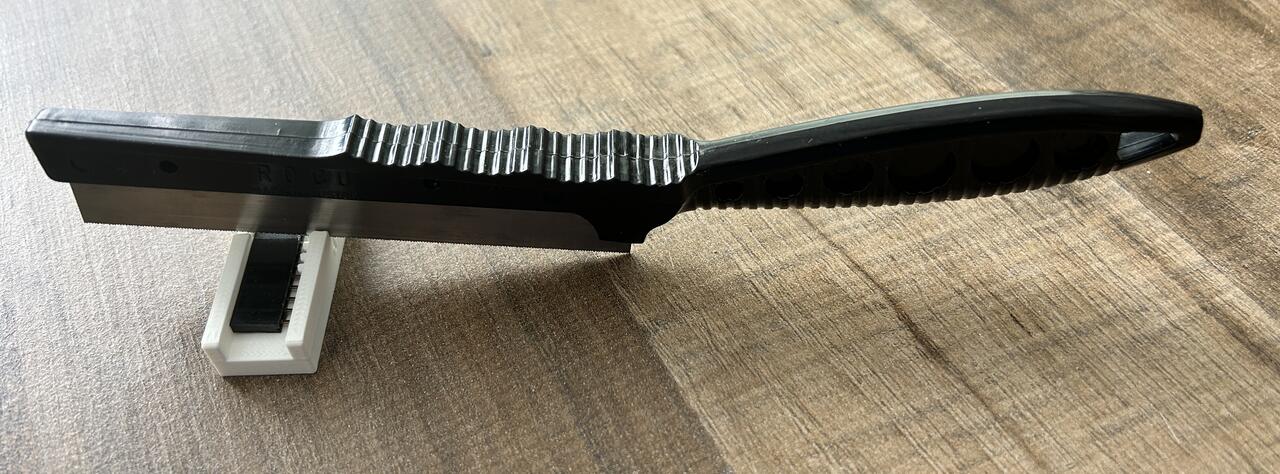

Jetzt säge ich einfach mit einer guten Modellbausäge, z. B. einer ROCO-Säge (Art.-Nr. 600), durch.
Und hier können Sie das entsprechende Tool herunterladen: https://www.printables.com/model/156299 ... utting-jig
Grüße,
Theo.
