Fragen zum Startset 1.8.2 LocoNet

#1

Beitrag von VT601 Verified »

Vor ein paar Tagen habe ich mir einen Startset MobaLedLib mit der Zusatz Loconet besorgen lassen.
Naturlich habe ich angefangen der Hauptplatine zu bauen gemäss der Anleitung im Wiki.

Da fielen mir schon ein paar Sachen auf:
- erstens hatte ich mehrer Teile im Kasten als aufdies Seite angegeben war.
Soll ich jetzt auch die ubrichen Teile schon anbringen?

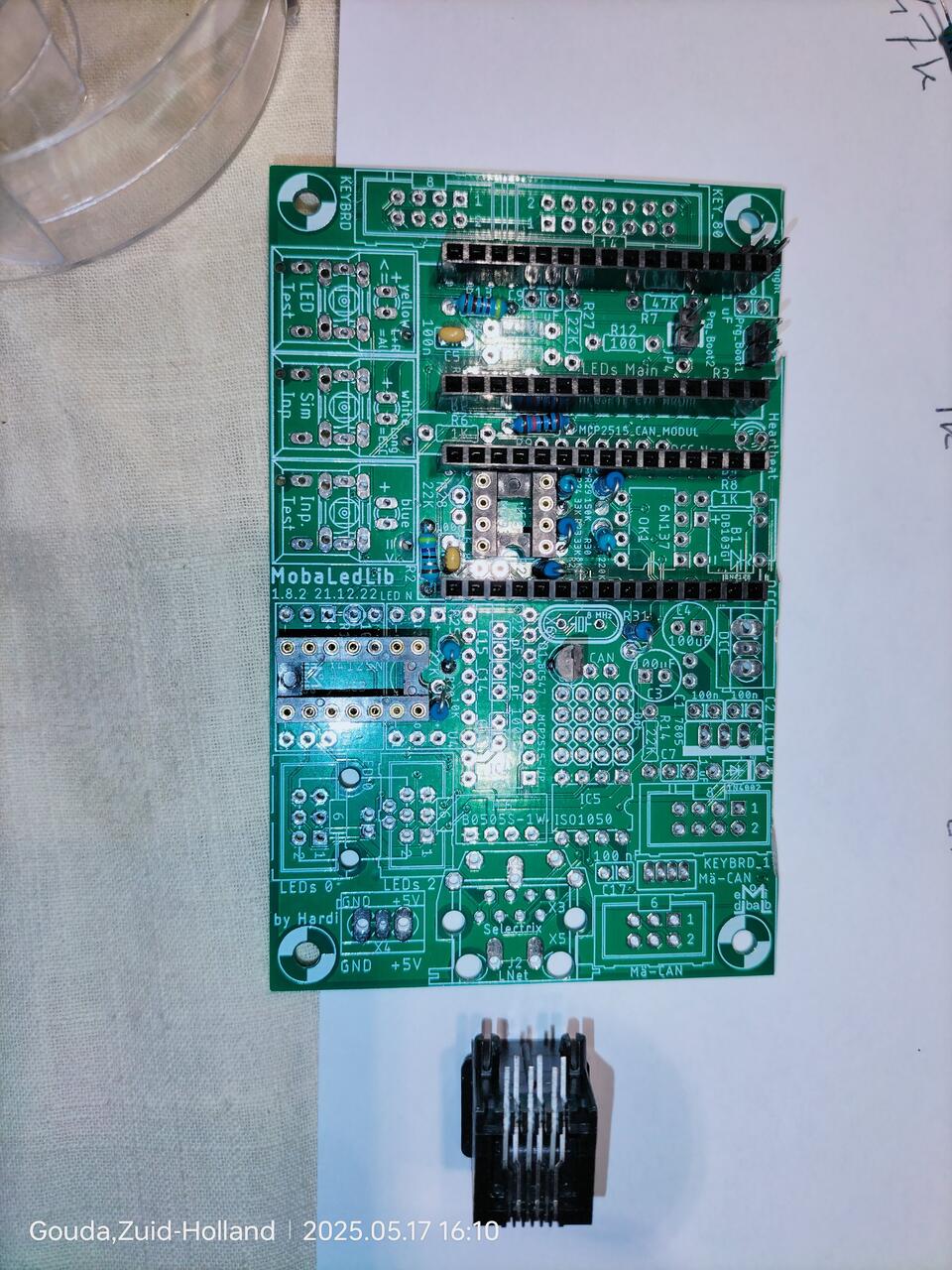

- zweitens passte de RJ12 Buchse nicht richting an der vorgesehene Stelle. Es sind 8 Löcher vorhanden aber nur 6 Pins an der Buchse. Dabei passten auch die Fixierungszapfen nicht richtig. Wie soll ich da vorgehen?

John (a.k.a. VT601)
Dateianhänge
Nicht passende RJ-connector
Nicht passende RJ-connector

Benutzeravatar
marcosmoba Verified
Kerzenanzünder
Beiträge: 49
Registriert: Di 15. Apr 2025, 14:30
Wohnort: Lauda-Königshofen
Hat sich bedankt: 241 mal
Wurde bedankt: 134 mal
Kontaktdaten:

Re: Fragen zum Startset 1.8.2 LocoNet

#2

Beitrag von marcosmoba Verified »

Hallo John,

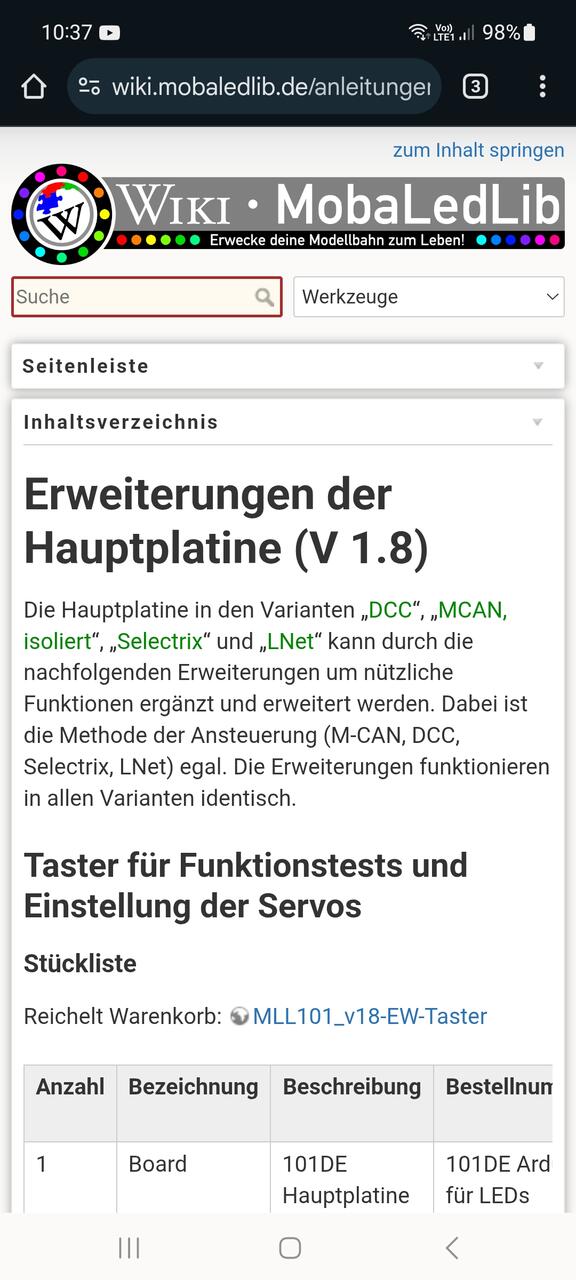

vermutlich sind die Teile die du noch hast für die Erweiterung gedacht.

https://wiki.mobaledlib.de/anleitungen/ ... eiterungen



Viele Grüße Marco ;)
Benutzeravatar
TMaa Verified
MLL-TEAM
MLL-TEAM
Beiträge: 27
Registriert: Mi 9. Apr 2025, 18:12
Wohnort: Best/NL
Hat sich bedankt: 134 mal
Wurde bedankt: 141 mal

Re: Fragen zum Startset 1.8.2 LocoNet

#3

Beitrag von TMaa Verified »

VT601 hat geschrieben: So 18. Mai 2025, 10:10
zweitens passte de RJ12 Buchse nicht richting an der vorgesehene Stelle. Es sind 8 Löcher vorhanden aber nur 6 Pins an der Buchse. Dabei passten auch die Fixierungszapfen nicht richtig. Wie soll ich da vorgehen?
Hallo John,

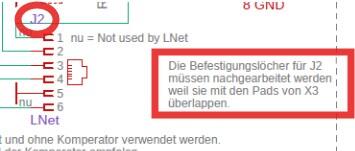

Siehe Seite 2 des Schaltplans. (Wiki : https://wiki.mobaledlib.de/anleitungen/ ... ersion-dcc)


Die beiden vorderen Befestigungslöcher müssen mit einer Schlüsselfeile leicht nach innen verschoben werden. Der LNet-Anschluss ist 6-polig (RJ12), während die Leiterplatte für 8-polig (RJ54) ausgelegt ist. Die beiden äußeren Löcher werden für LNet nicht verwendet. (pin 1 und 8 von RJ54)

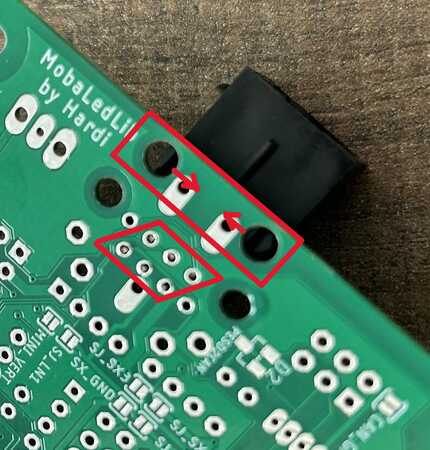

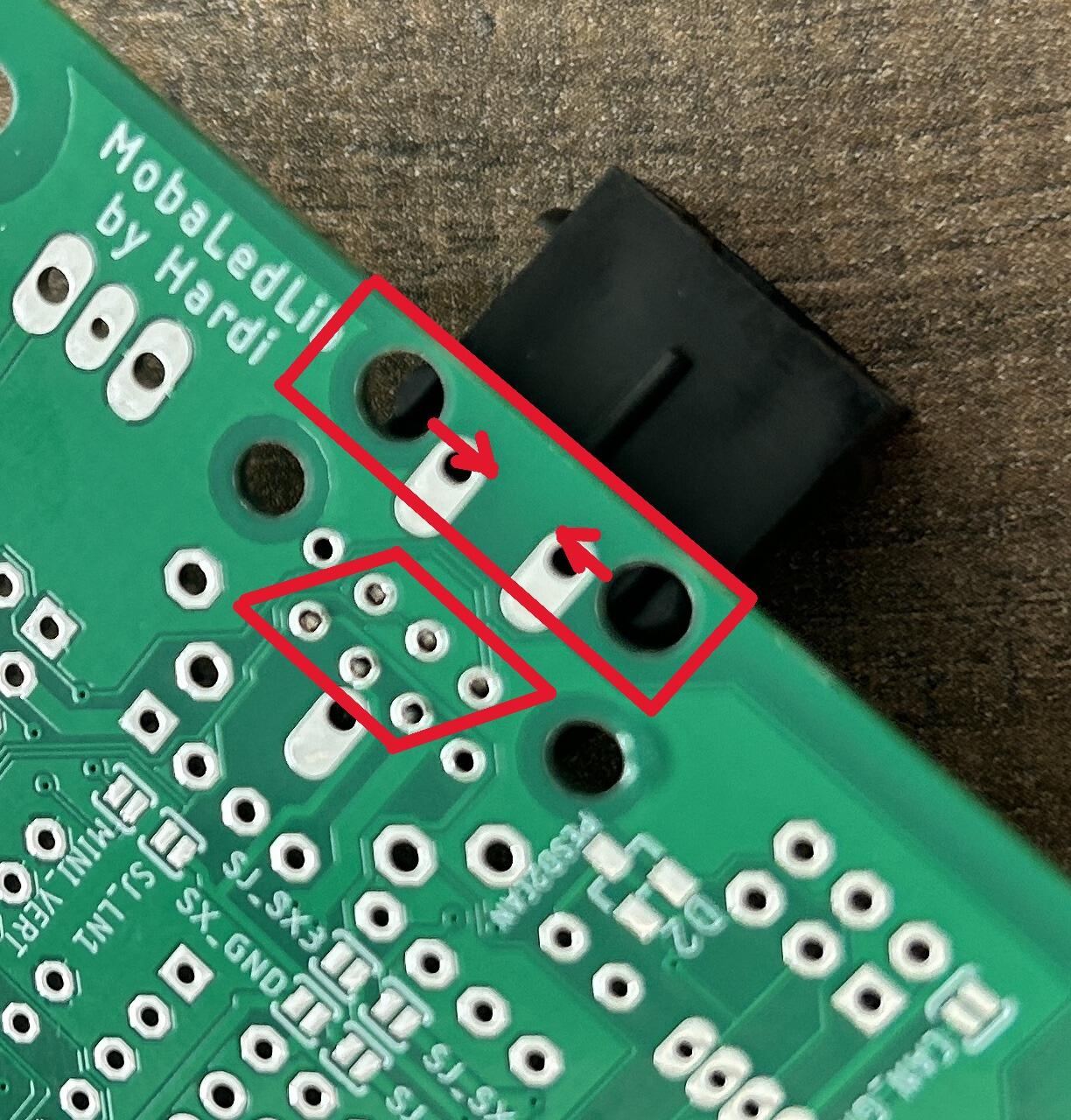

Schauen Sie sich das Foto unten genau an, in welchem ​​Loch sich die Stifte befinden und welche beiden Löcher verschoben werden müssen.

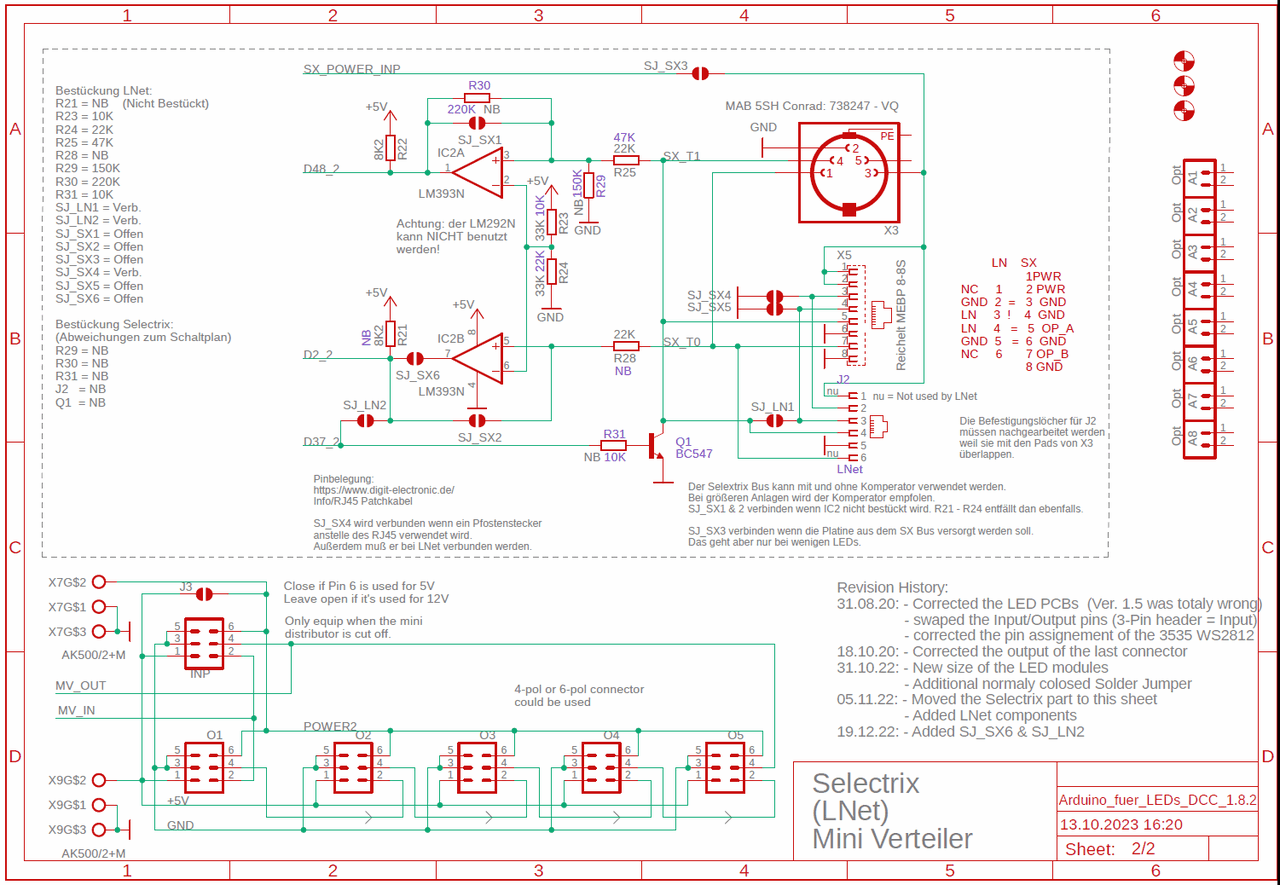

Außerdem ist auf Seite 2 des Schaltplans beschrieben, welche Bauteile und welche Lötbrücken für LNet verwendet/platziert werden sollen.


Grüße,
Theo.
