Signal Platine

[JüBa]

Guten Morgen liebe Gruppe.
Da ich trotz intensiver suche nicht die passende Gruppe gefunden habe stelle ich es Mal hier rein.

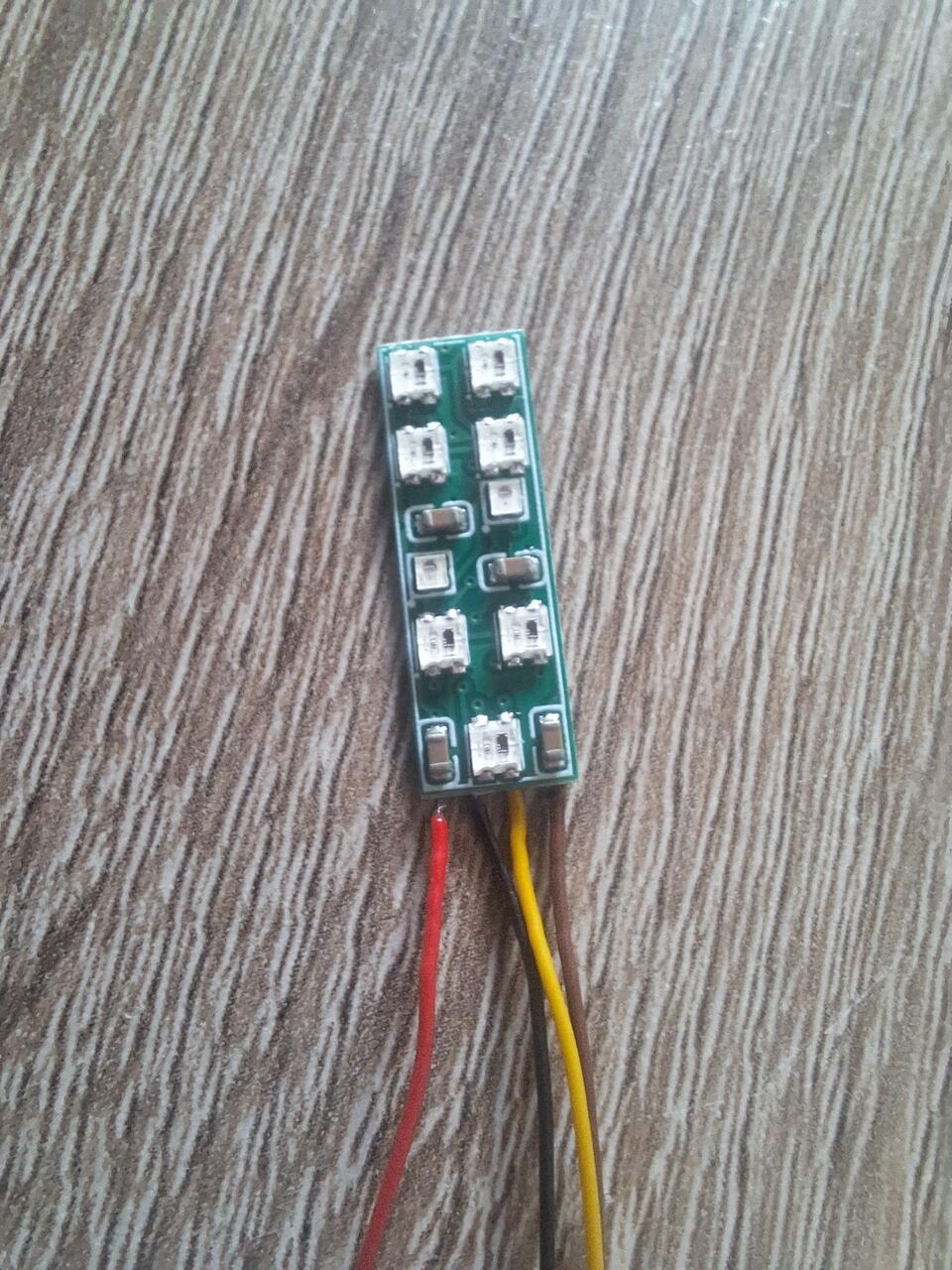

Ich habe die Platine für Multi-Signale und wollte diese einfach Mal testen was ich nicht schaffe.
Keine Ahnung welchen Gedankenfehler ich habe.
Wollte die smd mit einer Knopfzelle testen und auch mit dem 5V Netzteil
" - " GND, " + " und die einzeilnen Farben.
Es leuchtet keine smd

[Frank_TT]

Hallo Jürgen,

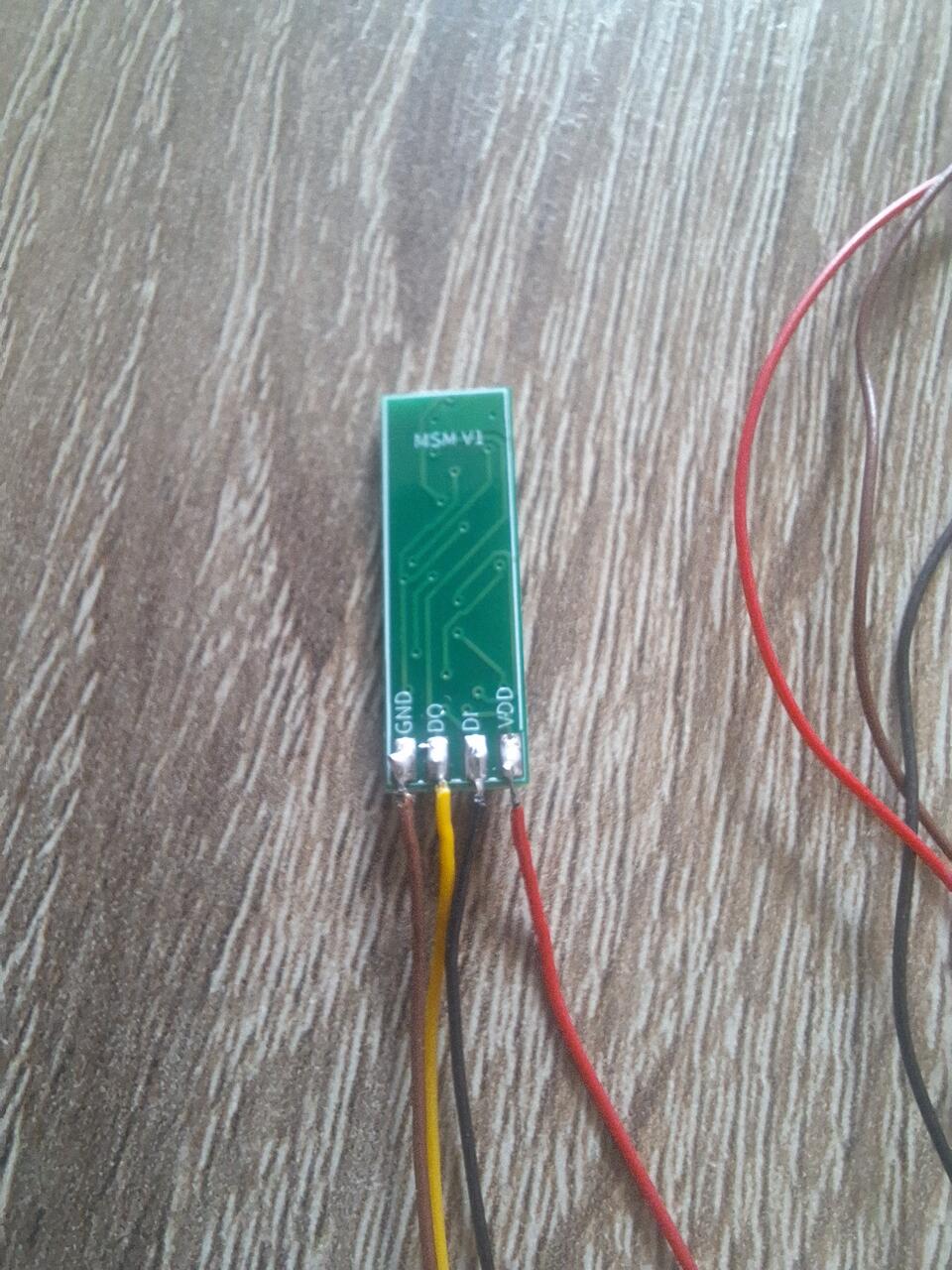

mit Plus und Minus kommst Du da nicht weiter. Man erkennt auf der Platine auch DIN und DOUT, somit werden hier adressierbare LEDs (RGBs) verwendet.
Somit kannst Du die vier Kabel auf eine Pfostenbuchse legen und über Deine LichtMaschine und dem PG entsprechende ansteuern.

1 VDO
2 DO --> DI
3 GND
4 DI --> DO

Die Bezeichnungen entsprechen Deinen Anschlüssen an der Platine!

Danach erstellst Du neun RGB LEDs und fängst an empirisch mit verschiedenen Werte damit zu testen.

[JüBa]

Vielen Dank Frank.
Der vierpolige Stecker ist ja bei den Signalen dabei.
Gibt es einen link wie die einzelnen Litzen positioniert werden und wo auf der Platine gesteckt werden da keine Kerbe etc vorhanden sind
Ich finde leider nichts in Wiki

[Frank_TT]

Hallo Jürgen,

der Wannenstecker hat ja eine Markierung bei PIN1, der Rest erübrigt sich....

https://www.google.com/search?q=(site%3 ... nenstecker

[JüBa]

Diese Grafik habe ich nirgendwo gefunden.
Obwohl ich "Wannenstecker " in dem Suchefenster eingegeben habe
Danke Frank

[Frank_TT]

Hallo Jürgen,

dann lege Dir bitte diesen Link: https://help.mobaledlib.de/suche/
ganz oben unter Deinen Favoriten ab, darüber findest Du alles , Vielen Dank an @Felix

[JüBa]

Super, über diesen link habe ich die Seite gefunden und sofort in den Favoriten abgelegt.

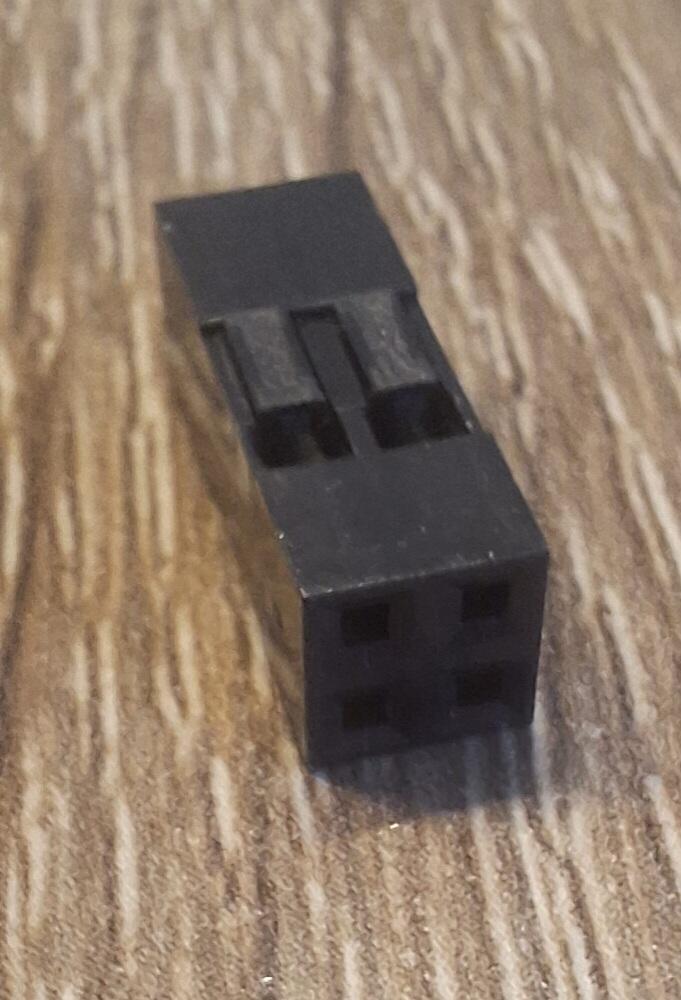

Ich suchte den Steckplatz für diesen Stecker der bei den Signalen dabei war.
Liege ich richtig, den Pfostenstecker und die Platine mit einem Flachkabel zu verbinden

[Frank_TT]

Hallo Jürgen,

Du hast die Platine von @schma29 ?

Dann war doch da eine Anleitung dabei?

Deine vier Kabel müssen nun in der richtigen Reihenfolge in diese Buchse eingeführt werden. Sollten die Kabelenden noch roh sein und Du hast das notwendige Werkzeug zum Crimpen nicht, müssen wir hier ehe aufhören. Da wäre es dann einfacher gewesen, Du hättest das fertige Signal und nicht den Bausatz genommen.

[Eckhart]

Hallo Jürgen!

Ich suchte den Steckplatz für diesen Stecker der bei den Signalen dabei war.

Ich befürchte, du musst deine "Plug & Play" Denkweise weitestgehend über Bord werfen!

Die MLL ist mehr "Denken und Selberverdrahten"! Viele Komponenten, die durchaus an die MLL ranpassen, stammen ja aus anderen "Universen". Es gibt ja z.B. auch die WS2811 Komponenten, des "Fichtelbahn Universums" und die des "Hobbyprog Martin Universums" und zusätzlich noch viele kleine "Sonnensysteme"! (deine Signale sind/waren vermutlich auch nicht orginär für die MLL)

Die sind alle nicht genormt, aber man findet die Bezeichnungen +,-,Di,Do doch meistens ganz gut wieder!

Daher gilt:
- Nachdenken!
- Verstehen!
- Selber machen (verdrahten)

Ich empfehle, für experimentelle Verdrahtungen, dieses hier:

https://www.amazon.de/AZDelivery-Jumper ... 9hdGY&th=1

...und eben viel nachdenken

Gruß, Eckhart

[JüBa]

Die Signale bzw. nur die Platine habe ich ohne jegliche Beschreibung kostenlos von Matthias bekommen

[Frank_TT]

Hallo Jürgen,

dann schaue doch bitte hier nach: https://www.media-studios-muenchen.de/m ... index.html
