Entkuppler Aktion schalten

[Gasco]

Hallo zusammen

Ich setze bei meiner Moba auf die dezentrale Lösung, das heißt jeder Bereich bekommt seine eigene Hauptplatine.
Im jetzigen Fall geht es um die „Aktionshauptplatine“.
Die Profis unter euch werden jetzt sicherlich belustigt die Augenbrauen heben, doch für mich als blutiger Anfänger stellt sich das doch als große Herausforderung dar.
Folgender Fall soll realisiert werden, es geht um Kadee – Elektro-Entkuppler.
Diese sollen über Taster im Stellpult für 1 Minute aktiviert werden und dann wieder abfallen . Hardwareseitig habe ich dafür einen Titan Trafo der mir die benötigten 16V 3 A liefert.
Vermutlich brauche ich eine Tasterplatine zum Auslösen der Aktion und eine Relaisplatine um die Aktion zu schalten und zu für 1 Minute zu halten
Für die Kombination der Platinen und das programmieren im PG brauche ich definitiv eure Hilfe
Ein ähnliches Problem stellt sich mit einem Bahnübergang mit Andreaskreuzen in der Zufahrt zu meiner Schreinerei.
Ich gehe aber davon aus, dass, wenn das Problem mit dem Entkuppler gelöst ist, ich die Bahnschranke dann hinbekomme

Da ich glaube, dass ich nicht der einzige mit solchen Problemen bin, hoffe ich auf Unterstützung, die dann anderen auch helfen könnte.

[raily74]

Hallo Bodo,

ich bin den ganzen Tag unterwegs und kann dir daher leider im Moment nur Hilfe zur Selbsthilfe anbieten.

Das Stichwort für die Funktion, die du suchst, ist das MonoFlop. Gesteuert durch einen Tastimpuls (DCC Adresse oder Push Button), schaltet das Monoflop eine beliebige Funktion (wie zum Beispiel ein Relais) für eine einstellbare Zeit.

Wenn du das Monoflop (mit eingeschalteten Experten Einstellungen) einfügst, musst du eine Variable eingeben (zum Beispiel Relais1). Diese Variable trägst du dann vorne bei Adresse in der Zeile für das Relais ein.

Es gibt vom Dezember 2021 einen schönen Stammtisch, in dem diese Funktion ausführlich besprochen wird. Ich hoffe, dass du damit fürs Erste weiterkommst.

https://wiki.mobaledlib.de/stammtische/ ... ember_2021

[Gasco]

Hallo Michael

das hilft mit Sicherheit weiter, ich werde mir das Video anschauen.

Aber als erstes wäre es wichtig zu wissen, welche Platinen muß ich mir bei Frank besorgen ?

[raily74]

Hallo Bodo,

Das würde ich der Einfachheit halber mit den handelsüblichen Relaisplatinen machen.

Entweder in der 4fach-Variante:
https://shop.mobaledlib.de/shop/mobapla ... ais-modul/

Oder gleich in der 8fach-Variante
https://shop.mobaledlib.de/shop/mobapla ... ais-modul/

Es kommt ein bisschen darauf an, wie viele du davon an einem Ort anzusteuern hast. Angesteuert werden diese Relaisplatinen über WS2811 Module (Schokoladentafel) oder die MiltiUse.

[Gasco]

Hallo Michael

wenn ich das richtig verstehe, schalten die Ausgänge auf der Platine die Stromzufuhr zum Entkuppler.

Aber, wie löse ich die Aktion aus ? Ich möchte das über Taster am Stellpult haben. Dazu brauch ich doch dann eine Platine an der ich die Taster einlesen kann ?

[marcosmoba]

Dazu brauch ich doch dann eine Platine an der ich die Taster einlesen kann ?

Das kannst du mit Hilfe der Push Button Platine machen.

[raily74]

Hallo Bodo,

Ich dem Thema bin ich nicht ganz sattelfest. Vielleicht kann hier jemand etwas unterstützen.

Ich nehme an, dass du an all deine Hauptplatinen einen LDR einsetzt. Damit fällt die Verwendung dieses Eingangs (A7) als günstigste Variante zum Einlesen von zehn Tastern raus. Es bleiben aber immer noch 20 Eingänge je Hauptplatine, die ohne zusätzliche Platinen eingelesen werden können (A5 & A6).

Mit der PushButton Platine können bis zu 80 Taster je Hauptplatine eingelesen werden. Dafür brauchst du aber auch zehn Push Button Platinen.

Hardi hat hier eine sehr gute Anleitung zu dem Thema verfasst und im GitHub abgelegt.

https://github.com/Hardi-St/MobaLedLib_ ... LedLib.pdf

[Gasco]

Hallo Michael

da es sich bei dieser Hauptplatine um die Aktionsplatine handelt findet der LDR keine Beachtung, das heißt der Eingang A7 ist verfügbar

Für diese Aktion werden nur 3 Taster gebraucht (3 Entkuppler), ich kann also wie beschrieben die Funktion "Analoge Taster " verwenden.

Hardi hat beschrieben wie die HP nachgerüstet werden muß, gilt das nur für die ersten, oder ist das bei einer HP 1.8.2 schon nachgerüstet ?




und was heißt "sattelfest" ??? ich bin schon froh wenn ich den Sattel finde

[raily74]

Hallo Bodo,

du musst C8 mit einem 1uF Kondensator und R13 mit einem 22k Widerstand bestücken.

Dann müssen die drei Taster mit den entsprechenden Widerständen verbunden und an den Ausgang des LDR angeschlossen werden.

[Gasco]

Hallo Michael

dann werde ich als erste Aufgabe die HP genäß Hardis Anleitung nachrüsten

[TMaa]

Hallo Bodo,

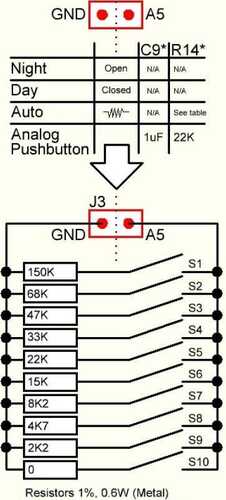

Vielleicht ist meine Tabelle, die ich bei meinen Leiterplatten verwende, eine nützliche Hilfe. Sie müssen lediglich C9 und R14 in C8 und R13 umbenennen. (und für A5 lesen Sie A7)

Bitte beachten Sie, dass bei den Widerständen 1% Typen verwendet werden müssen.

Grüße,
Theo.

[Gasco]

Hallo Theo und alle

Bitte beachten Sie, dass bei den Widerständen 1% Typen verwendet werden müssen.

Ich finde kein Sortiment in dem alle benötigen Widerstände dabei sind.

Wo kaufst du / kauft ihr die Widerstände ?

Reichelt hat ja immer so hohe Porto Kosten

[raily74]

Das müsste von den Werten passen.
https://a.aliexpress.com/_Eyd5PZG

Das ist ein Bündelangebot. Ab drei Artikeln gibt es kostenlosen Versand. Also einfach mal stöbern. Viel Spaß.

[Dominik]

Hallo Bodo

wenn du nur drei Taster anschleißen willst, würde ich da mit den Standardwerten anfangen, die eh fast alle daheim haben.
Das ist möglich, da nicht alle Buttons definiert werden müssen, um diese nutzen zu können.

SwitchA8 = 47KΩ
SwitchA6 = 22KΩ
SwitchA3 = 4.7KΩ
SwitchA1 = 0Ω (Drahtbrücke)

Liebe Grüße
Dominik

[Frank_TT]

SwitchA8 = 47KΩ
SwitchA6 = 22KΩ
SwitchA3 = 4.7KΩ
SwitchA1 = 0Ω (Drahtbrücke)

Ich lege sie dir mit zu den noch offenen Sachen

[Gasco]

Hallo Frank

das ist super ......wart mal ich brauch noch...............

[Gasco]

Hallo Dominik

müssen es denn unbedingt die 1% sein wie es Theo schrieb ?

[Dominik]

Hallo Bodo

Nur mit 1% können die Taster korrekt erkannt werden.
Bei den 5% müssten die vorher ausgemessen werden.
Je genauer der Wert passt, um so besser

Liebe Grüße
Dominik

[Gasco]

Hallo Dominik

Michael hat mich ja freundicherweise auf die Anleitung von Hardi zum Taster einlesen verwiesen.

Sehe ich das richtig, dass der Kondensator und der Widerstand sowie das Kabel zu PIN6 verbunden ist ? (Die Lötstelle auf dem Bild ist relativ groß)

[Dominik]

Hallo Bodo

Ja die Bauteile hängen alle an der Stelle zusammen.

Liebe Grüße
Dominik

[Gasco]

Hallo Dominik

ich weiß ich bin lästig, ich will auch nicht nerven, aber spielt die Toleranz beim Keramikkondenstor eine Rolle 10 oder 20% ?

[Dominik]

Hallo Bodo

Da gehen die normalen 20%.
Die sollen nur die Signalstörungen auf der Leitung reduzieren.

Liebe Grüße
Dominik
