Weiterentwicklung der Push-Buttons auf S88 Basis

[Eckhart]

Hi all!

Unabhängig von der Problematik, dass Rückmeldemodule, die vielleicht an die klassische MLL angeschlossen werden könnten (wenn man es denn könnte?), nicht in den Zentralen und damit im Rest der Anlage "gesehen" werden können, stelle ich mir dennoch gerade die Frage, warum die MLL-Push-Buttons ein vollkommen eigenes, bzw. andersartiges System geworden sind?

Vermutlich kann es uns nur @Hardi, oder jemand "ganz frühes" beantworten, denn ich bin erst sein 2022 dabei und habe die Anfänge der MLL (leider) nicht verfolgt.

Die MLL-Push-Buttons sind doch sehr aufwendig, denn sie verbrauchen vergleichsweise viele Pins auf dem Arduino und man kann nur die MLL orginären Push-Button Platinen verwenden?

Warum hat @Hardi (oder wer hat die Push-Buttons entwickelt?) nicht einfach 4 Arduino Pins genommen und auf dem Arduino einen einfachen S88 Host raus/rein "gebangt"? Für die ersten Buttons hätten man dann einfach ein paar vorhandene S88 Module genommen (oder welche aus bestehenden Selbstbauprojekten zusammengelötet) und gut ist, oder? In einem zweiten Schritt hätte man die im S88N ungenutzte "railsync" Ader so für das WS2811 Signal verwenden können, wie es z.B. Lodi für ihren S88.2 Bus verwendet und dann spezielle S88 Module entwickeln können, die auch an Tasten/Schaltern "blinki blinki" machen können?

Das Ganze hätte viele Vorteile gehabt:
- Jeder kennt es und hat evtl. sogar S88 Module für erste Versuche liegen
- Es werden nur wenige Pins am Arduino verbraucht
- S88N mit Ethernet-Patchkabeln ist weniger störempfindlich, als Flachbandleitung

Was übersehe ich, bzw. was können die MLL-Push-Buttons, was S88(N), erweitert mit WS2811 "blinki blinki", nicht hätte leisten können?

Gruß, Eckhart

PS: Das würde auch für LocoNet, CAN und/oder SX Rückmeldmodule gelten, aber die Optionen nutzen ja nur Wenige und die Module sind imho auch etwas kostenintensiver. (auch im Selbstbau)

[Eckhart]

Hallo Michael!

Nicht unbedingt. Wenn die Zentrale das Signal des Rückmelders empfängt, muss sie es ja in irgendeiner Art verarbeiten (Schalten eines Steppers, Servos, Magnetspulen-Antriebs etc.). Mit derselben DCC Adresse ließe sich auch ein Pattern kurzzeitig von grün dauerhaft auf rot blinkend setzen.

Ja, natürlich kann man, quasi von "hinten herum", den WS2811 Bus der MLL auch wieder zurück zu den Tastern z.B. an einem S88 Rückmelder führen. Das ist aber viel uneleganter, als mit Hardies Push-Buttons, die das WS2811 Signal gleich mit im Kabel haben!

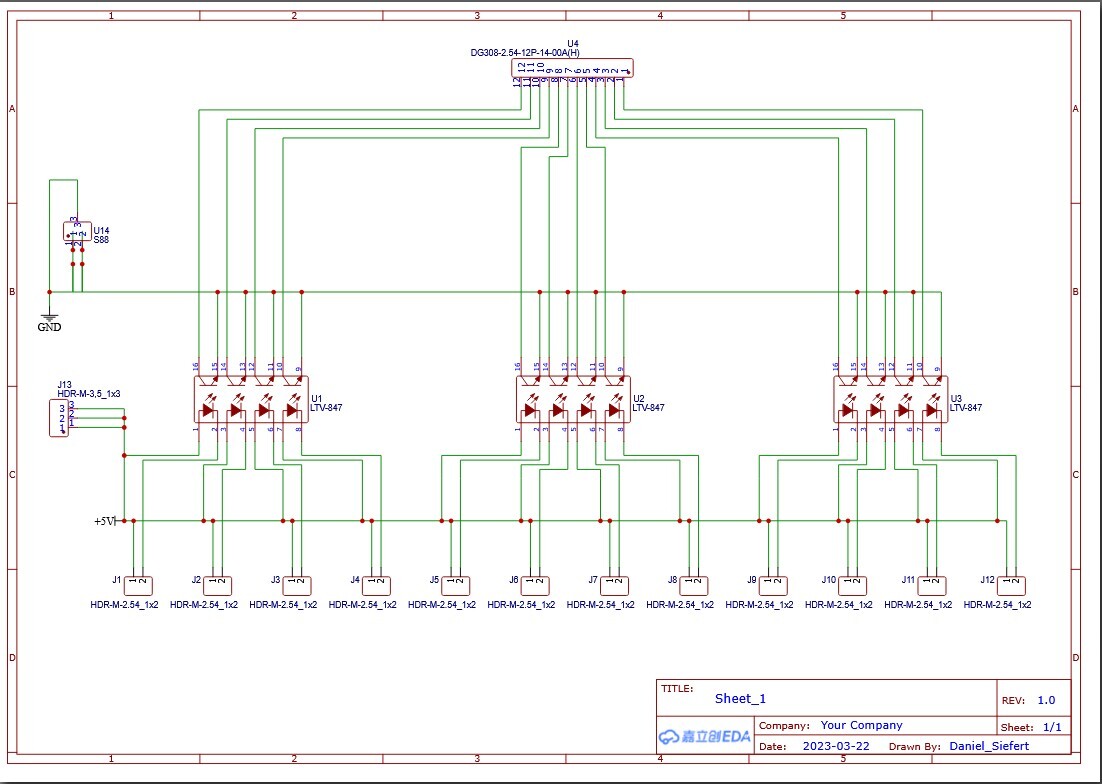

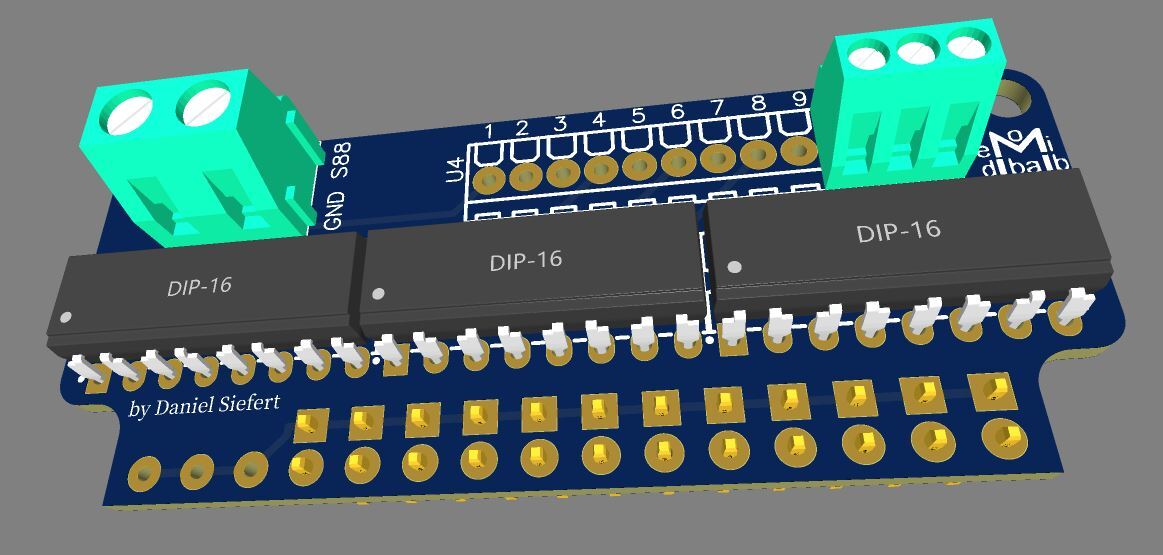

Ich stelle mir eher eine "Vereinigung" von normalem S88 Rückmeldebus und MobaLedLib mit LED Funktionen vor! So ähnlich, wie z.B. LoDi denn S88 Rückmeldebus mit neuen Funktionen versehen hat. Also ein MobaLedLib Push-Button S88 Rückmeldemodul, das man einfach mit normalen S88 Rückmeldemodulen im S88 Strang mischen kann.

Für die derzeitigen Hauptplatinen würde man einen "WS2811 Einspeise-Adapter" für den Anfang des S88 Buses der Zentrale benötigen. Neue Hauptplatinen könnten diesen speziellen S88 Rückmeldebus, mit integriertem WS2811 Signal, dann nativ unterstützen. Wer keine LEDs zur Anzeige braucht kann dann dort auch normale S88 Rückmeldemodule für die Buttons verwenden. (Wenn dieser S88 Bus an der MLL seine Rückmeldungen dann noch zu einer Zentrale, oder einem PC-Programm propagieren könnte, wäre das natürlich Königsklasse...)

Wenn ich nun aber gucke, wie groß das Interesse an meinem ähnlichen Beitrag unter "Allgemeines" war (gleich = Null ...will also keiner haben...), dann wird sich kaum jemand finden, der in sowas Arbeit reinsteckt!

Gruß, Eckhart

[raily74]

(gleich = Null ...will also keiner haben...)

Moin Eckhart,

da liegst du falsch...! Mindestens einer fällt mir direkt ein, der daran Interesse hätte.

[hlinke]

Hallo Eckhart,

das würde mich auch sehr interessieren.

+1

Harold

[raily74]

Hallo zusammen,

die erste Frage, die mir so durch den Kopf geht:
Warum wollen wir das S88-Signal in eine zukünftige Hauptplatine integrieren? Würden wir damit die Push Buttons in ihrer heutigen Form ersetzen, sodass die MobaLedLib auch ohne Zentrale völlig autark mit S88-Tastern arbeitet, die sie optional als Rückmelder an die Zentrale weitergeben kann? Wenn ja, dann bin ich auch für einen Adapter, der die alte Hardware nicht obsolet macht und für eine Weiterentwicklung der Hauptplatine.

Wenn es nur darum geht, das S88-Signal des Tasters an die Zentrale zu leiten, die dann wiederum über DCC-Adressen die Funktionen der MobaLedLib auslöst, bräuchte es gar keine Weiterentwicklung der Hauptplatine und man würde das S88-Signal Quasi an einem Adapter abgreifen und zur Zentrale leiten. So könnte der Nutzer selbst entscheiden, ob er die Einbahnstraße Push Button wählt oder eben die Rückmelde-Version Push Button S88.

[raily74]

Ach, fast hätte ich es vergessen.

Wenn wir den Weg gehen, es direkt in die MobaLedLib zu integrieren, bräuchte es sicherlich eine Anpassung der MobaLedLib Software.
Das müsste man als erstes klären, bevor man einen Adapter entwickelt, der diese - in meinen Augen - geniale Weiterentwicklung ins bestehende System integriert. Wenn das nicht gegeben ist, bliebe immer noch die oben beschriebene Wahl zwischen Einbahnstraße und "Push Button S88".

[Eckhart]

Hallo Michael!

Hallo zusammen,

1. Warum wollen wir das S88-Signal in eine zukünftige Hauptplatine integrieren? Würden wir damit die Push Buttons in ihrer heutigen Form ersetzen, sodass die MobaLedLib auch ohne Zentrale völlig autark mit S88-Tastern arbeitet, die sie optional als Rückmelder an die Zentrale weitergeben kann?

2. Wenn es nur darum geht, das S88-Signal des Tasters an die Zentrale zu leiten, die dann wiederum über DCC-Adressen die Funktionen der MobaLedLib auslöst, bräuchte es gar keine Weiterentwicklung der Hauptplatine...

Es geht mir um # 1.! Gegenüber den derzeitigen Push-Buttons ist der S88 ein Standard Bus. Er braucht weniger Pins am Prozessor, kann (viel) mehr Kontakte und man kann vorhandene, oder aus anderen Projekten selbstgebaute, Hardware einmischen.

Für #2. braucht man hardwaretechnisch gar nichts zu entwickeln! Das ist nur Software!

Gruß, Eckhart

PS: Kennst du die Fabel "Vom Hasen und dem Igel"?

[TMaa]

Hallo zusammen,

die erste Frage, die mir so durch den Kopf geht:
Warum wollen wir das S88-Signal in eine zukünftige Hauptplatine integrieren? Würden wir damit die Push Buttons in ihrer heutigen Form ersetzen, sodass die MobaLedLib auch ohne Zentrale völlig autark mit S88-Tastern arbeitet, die sie optional als Rückmelder an die Zentrale weitergeben kann? Wenn ja, dann bin ich auch für einen Adapter, der die alte Hardware nicht obsolet macht und für eine Weiterentwicklung der Hauptplatine.

Oder : viewtopic.php?p=2021#p2021

Theo.

[Eckhart]

Hi all!

Um ein bisschen ein Gefühl dafür zu bekommen, was in dem Bereich S88 alles so verwendet wird, wie groß die Vielfalt hier ist und was alles zu tun wäre um dort etwas zu machen, was auch allgemein verwendbar wäre, hätte ich ein paar Fragen:

1. Was benutzt ihr für S88 Module und wenn ihr verschiedene Module miteinander mischt, in welcher Reihenfolge mischt ihr die Module?

2. Wie viele Module habt ihr, in einem S88 Strang, hintereinander und wie lang sind die Kabel zwischen den Modulen? Wie ist die Gesamtlänge?

3. Benutzt ihr Flachbandleitung, oder S88-N? Wenn ihr auch das mischt, in welcher Reihenfolge mischt ihr? Welche Adapter, zwischen Flachbandleitung und S88-N verwendet ihr?

4. Welche Zentrale, oder welchen separaten S88 Adapter (z.B. LDT HSI) verwendet ihr als Host für euer S88?

4.a Habt ihr vielleicht das Timing eurer Zentrale mal mit einem Oszi, oder Logik-Analyzer aufgenommen?

4.b Oder kennt ihr Webseiten, wo jemand das Timing eurer Zentrale veröffenlicht hat?

5. Hattet ihr schonmal Schwierigkeiten mit bestimmten Modulen, einer bestimmten Zentrale, oder der Verkabelung?

Für vielfältige Antworten aller Art bedanke ich mich!

Gruß, Eckhart

[TMaa]

Hallo MLL'er,

Ein update: viewtopic.php?p=2108#p2108

Grüße,
Theo.
