Anschluß Anode (+Kabel)

[Gasco]

Hallo zusammen

Ich hab eine Frage zum Anschluß an den 24-Single LED Connector (521)

Wenn 24 Leds möglich sind, wie fasst ihr die 24 Anoden zusammen und wo werden die auf der Platine angeschlossen ?

so ganz werd ich im Wiki (Bauanleitung) nicht schlau

und warum werden in der Stiftbauweise die RGB Anschlüße doppelt mit Stiften bestückt ?

[PeterVT11]

Hallo Bodo,

warum werden in der Stiftbauweise die RGB Anschlüße doppelt mit Stiften bestückt

das ist ein Trugschluss.

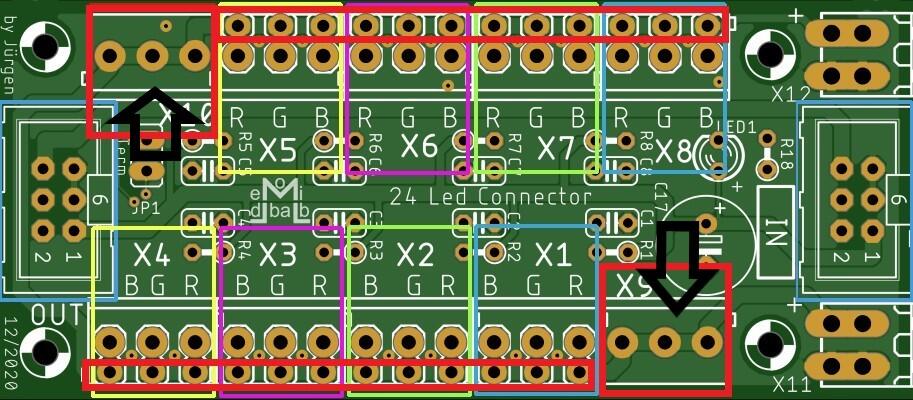

Die äußeren Reihen (hier rot eingezeichnet) sind der Plus, die inneren Reihen sind die Ausgänge der WS2811.
Zusätzlich gibt es noch die 3 Anschlüsse pro Seite für Plus. Du kannst Schraubklemmen einlöten, dann hast Du 3 x Plus und 12 WS2811-Ausgänge pro Seite, oder 2polige Stecker einlöten. Siehe auch https://wiki.mobaledlib.de/anleitungen/ ... _ausgaenge

[Gasco]

Hallo Peter,

danke für die Info , dann sollte man die Stifte der + Reihe andersfarbig ausführen, denn unter der Anlage, bei beengten Platzverhältnissen und nicht optimaler Beleuchtung kann es dann schon mal zu einer Verpolung kommen

[raily74]

dann sollte man die Stifte der + Reihe andersfarbig ausführen

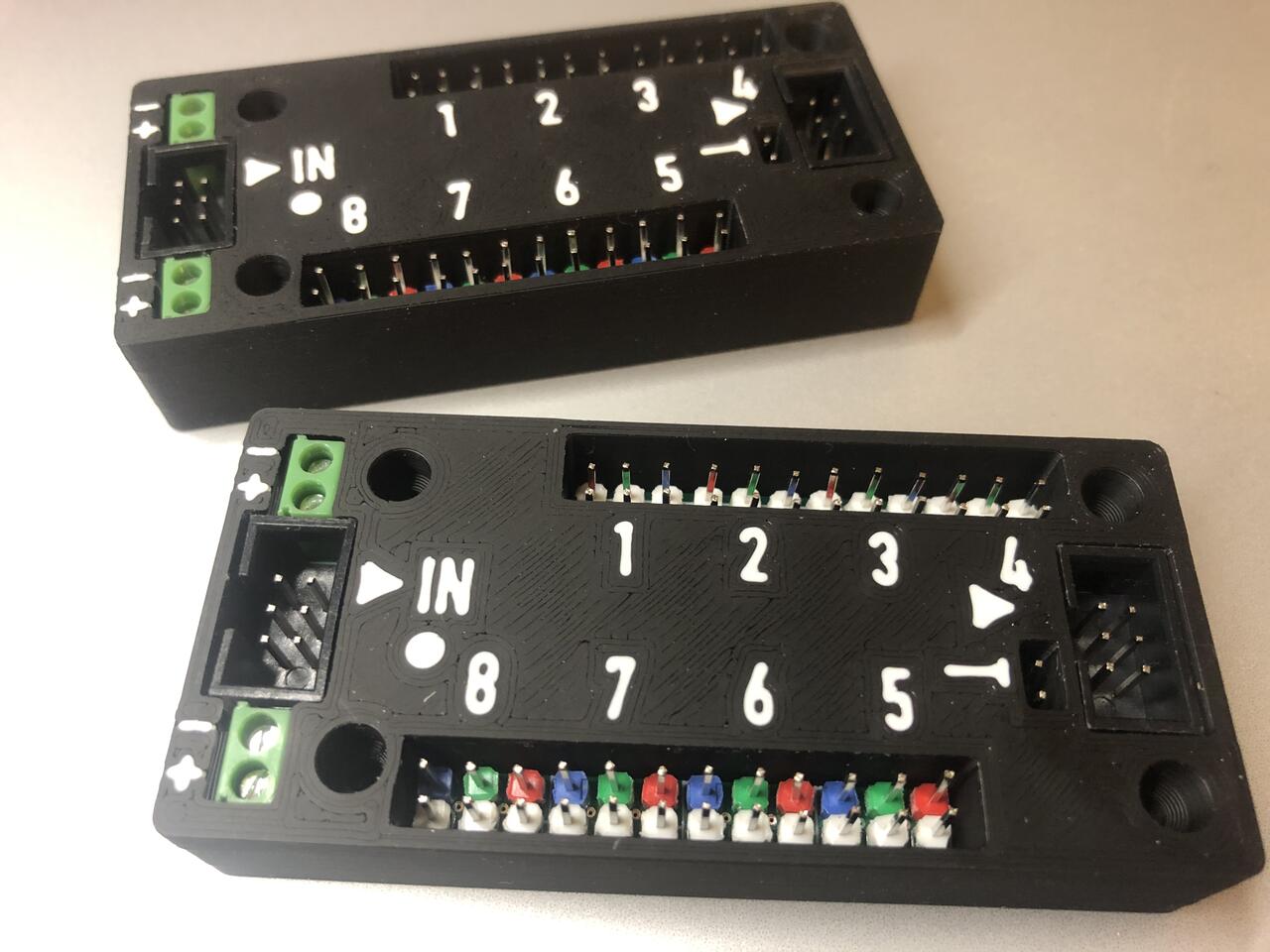

Ich mache die Pluspole immer weiß (entspricht ja auch meinem weißen Kabel für +5V).

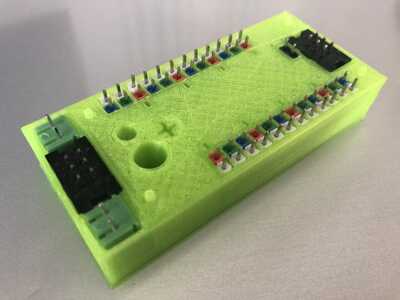

Damit sich das ohne Sekundenkleber mit 48 Einzelstiften bestücken lässt, nutze ich meine selbst entwickelte Löthilfe.
