Fahrkarten Automat

[Dietmar100]

Hallo an euch,
Ich habe im Moba Shop einen Fahrkarten Automat gesehen. So wie ich es sehe muss dieser nur noch angeschlossen werden und zusammen gebaut werden. Oder sehe ich da was falsch.
Lg Dietmar

[fbstr]

Hallo Dietmar,

Du musst noch 4 Kabel an die Platine löten (ich nehme Decoderlitze dafür), in das 3D-Druckteil einfädeln, Frontdeckel drauf, anmalen und dann den Papierausdruck vorne befestigen.

Da ich demnächst einen SSB-Fahrkartenautomat benötige habe ich mir entsprechende Ausdrucke rechts selber angefertigt.

[Dietmar100]

Hallo und Danke für die Info.
Wie wird der Automat denn angeschlossen? Ich sehe 4 Kabel an einem Stecker. Das ganze wird mit 5 V betrieben. Da habe ich in der Wiki nichts gefunden.
Lg Dietmar

[RolfHa]

Hallo Dietmar,
plus und minus 5 Volt, DIN und DOUT, 4 Kabel, wie immer.
VG
Rolf

[Gasco]

Hallo Dietmar

wie aus der Bauanleitung hervorgeht kannst du ja LED1-3 über den WS2811 im PG als Einzel led definieren, zusätzlich eine RGB Led hier könnte man ja das TV Makro nehmen um ein flackern des Monitors darzustellen.

Beim Anschluß würde ich eine 4 polige Buchse nehmen die 4 Kabel je nach plazierung des Bahnhofs verlängern und dann über einen 6poligen Wannenstecker an einer Verteilung anschließen

[Gasco]

Hallo zusammen

Ich muß ja sagen dieser Fahrkartenautomat ist ein geiales Teil. Danke an die Schöpfer, nur schade, dass es sie in meiner Epoche noch nicht gab


Ausser Doc Brown bringt mir so ein Teil mit zurück aus der Zukunft

[Dietmar100]

Moin Moin,
ich habe nun den Fahrkarten Automat erhalten und die Kabel angelötet. Alles passt soweit. Leider habe ich mich beim Kauf auf die Bauanleitung verlassen. Diese ist doch unterschiedlich zu dem gekauften Fahrkarten Automat. Laut Beschreibung in der Bauanleitung sind 4 LEDs verbaut. Auf der Platine sind 2 verbaut. 2 weitere kann man montieren. Diese werden aber so wie ich das sehe nichts bringen da das Gehäuse im Gegensatz zur Bauanleitung keine Öffnung oben hat. Da kann das Licht nicht durchscheinen. Das ist schade. Aber so werde ich den Fahrkarten Automat eben so einsetzen. Aber ich werde mal einen Kollegen fragen ob er den Fahrkarten Automat Drucken kann.
Lg Dietmar

[Percival]

Hallo Dietmar

Kannst du bitte mal ein Foto der Platine machen.

Normalerweise sind da bereits 4 verlötet.
Die beiden am oberen Rand scheinen über einen Lichtleiter von oben durch

[Dietmar100]

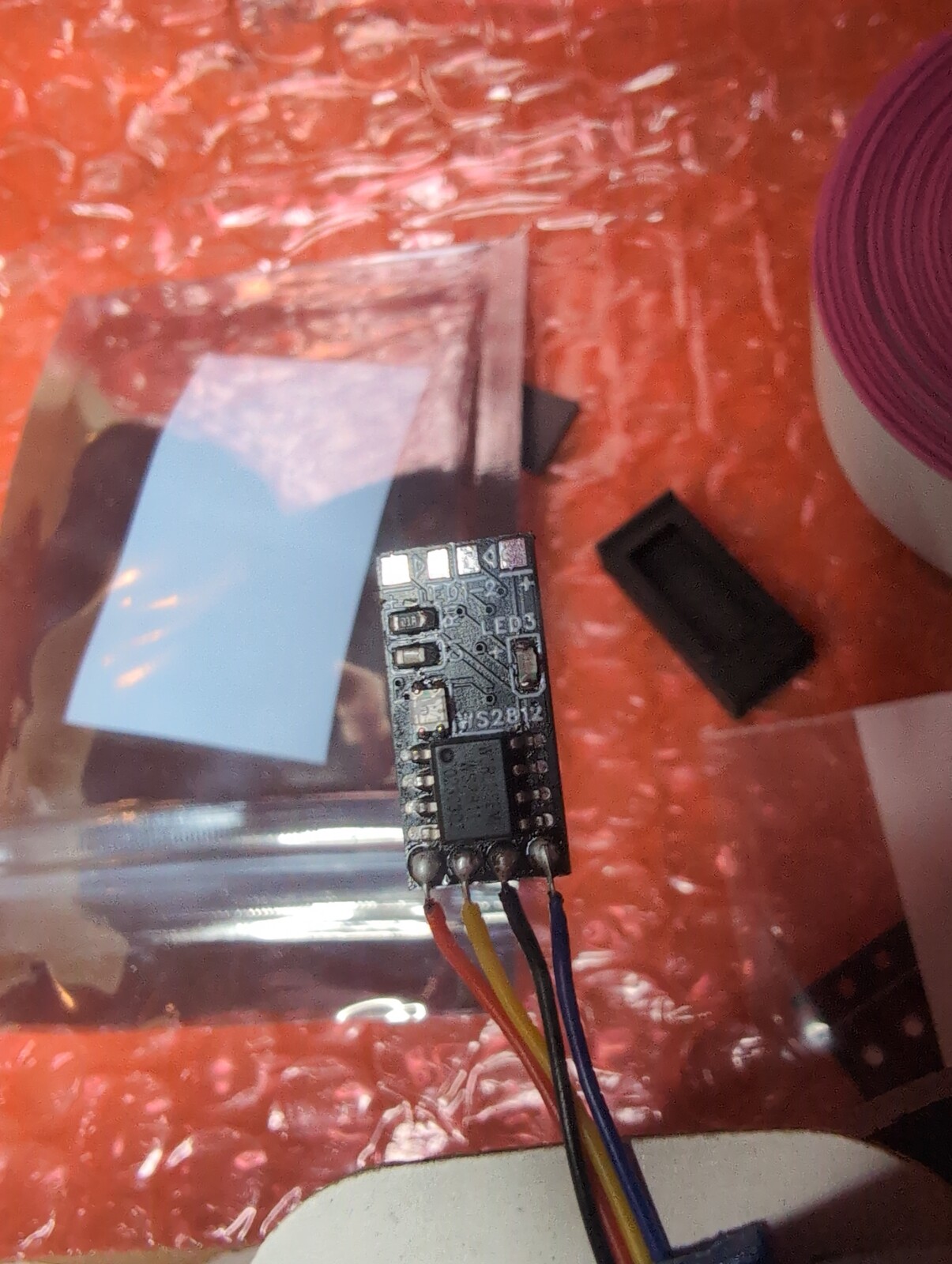

So sieht es aus

[Dietmar100]

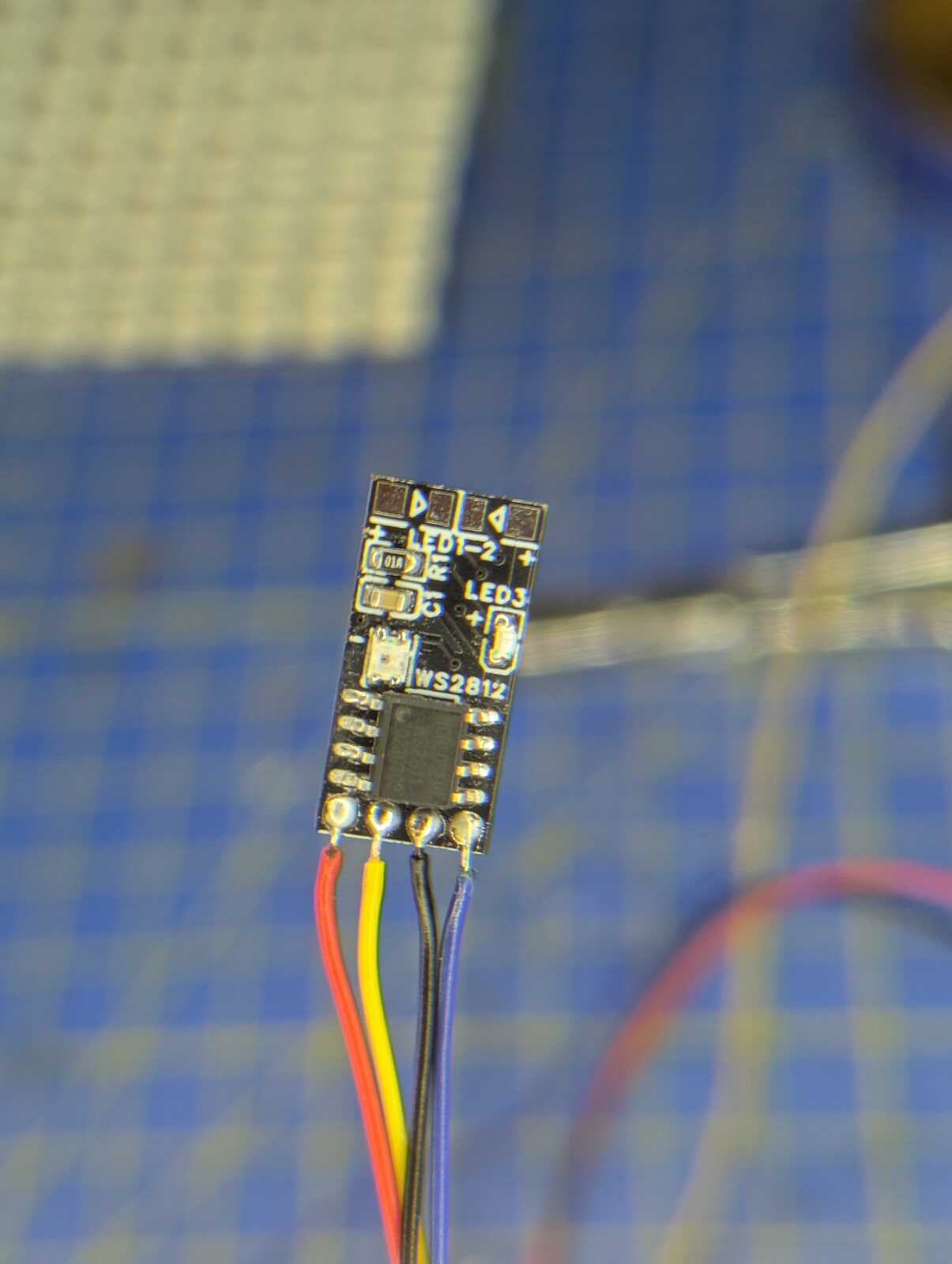

So sieht es aus

[Dietmar100]

Moin. Einen Lichtleiter habe ich im Gehäuse nicht gesehen
LG

[raily74]

Hi Dietmar,

das ist der Fahrkartenautomat für die ÖBB (Österreichische Bundesbahnen). Ich sehe das anhand des 3D-Gehäuses im Hintergrund. Der ÖBB Automat hat im Gegensatz zum Fahrkartenautomat der DB (Deutsche Bahn) keine Beleuchtung von oben. Deswegen fehlen die zwei LEDs auf der Platine.

Kann es sein, dass du versehentlich den Automaten der ÖBB bestellt hast? Es gibt nämlich zwei verschiedene Automaten im Shop.

[Dietmar100]

OK das Erklärt es
LG Dietmar
