Löthilfe für die 521 mit Schraubklemmen inkl. Case

[jpj61]

Hallo zusammen,

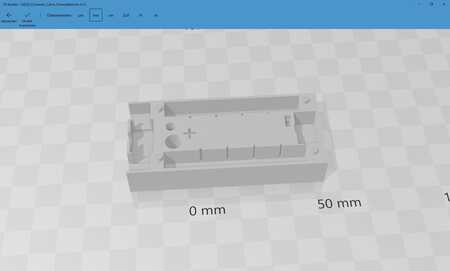

habe mal auf Basis der Löthilfe für den 521 mit Stiftleisten das ganze auf Schraubklemmen angepasst.
Nicht schön, aber es funktioniert.

Habe nur den 3D Designer zur Verfügung, wer es schöner haben möchte, habe auch die 3mf im Anhang mit den Blöcken die ich für die Änderungen verwendet habe.
Ansonsten die STL zu sofort loslegen.

ACHTUNG!
Die Löthilfe funktioniert anders, als ihr es von den anderen Löthilfen gewöhnt seid.
Ich mache folgende Schritte:
1.) alle Bauteile in die Platine stecken, wirklich alle
2.) jetzt stülpe ich von oben die Löthilfe auf die bestückte Platine, da die Stifte der Schraubklemmen nicht starr sind kann es auch mal etwas friemelig sein. Klappt aber spätestens beim 2. gut
3.) Jetzt das ganze auf den Kopf stellen und verlöten

Mir ist es eine große Hilfe, aber nicht jeder hat meine Defizite in der Feinmotorik.

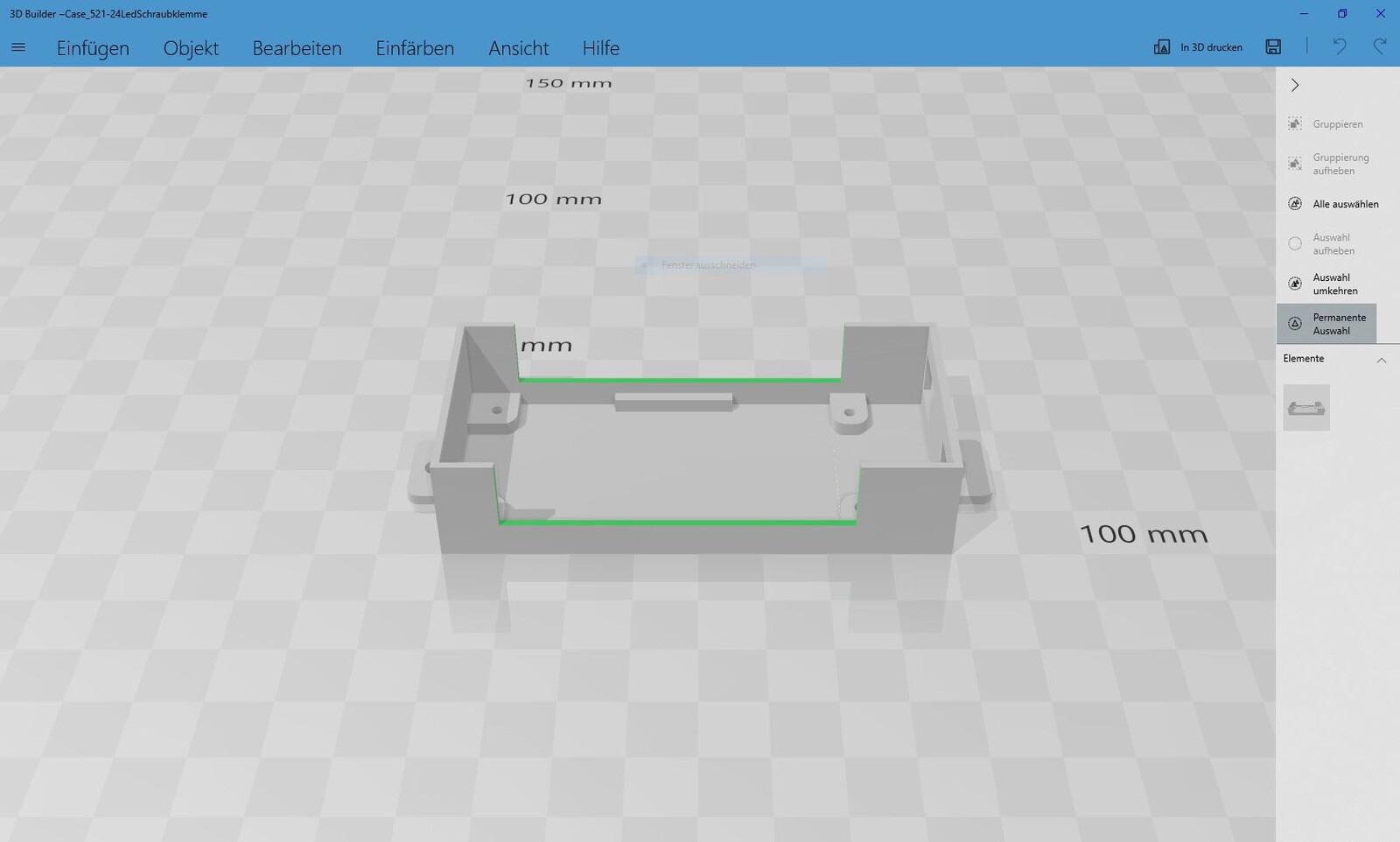

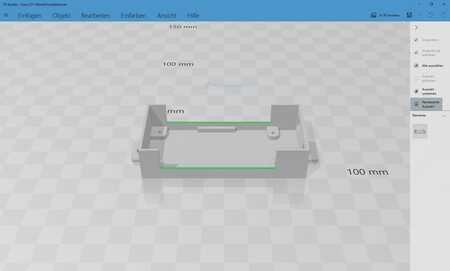

Auch habe ich für mich noch ein anderes Gehäuse erstellt.

Bei den Schraubklemmen für mich unter der Anlage einfach besser um die richtigen Anschlüsse zu finden.

Vielleicht hilft es dem einen oder anderen ja auch.

Ansonsten noch einen schönen 2. Advent.

Gruß jan
