Stepperplatine und Anschlüsse

#1

Beitrag von Carsystem2022 Verified »

Hallo Forum,

ich habe meine Stepper-Platine fertig gelötet. Ich habe alle Anweisungen im Wiki bezüglich der Programmierung durchgeführt. Mir sind jedoch noch zwei Dinge unklar:

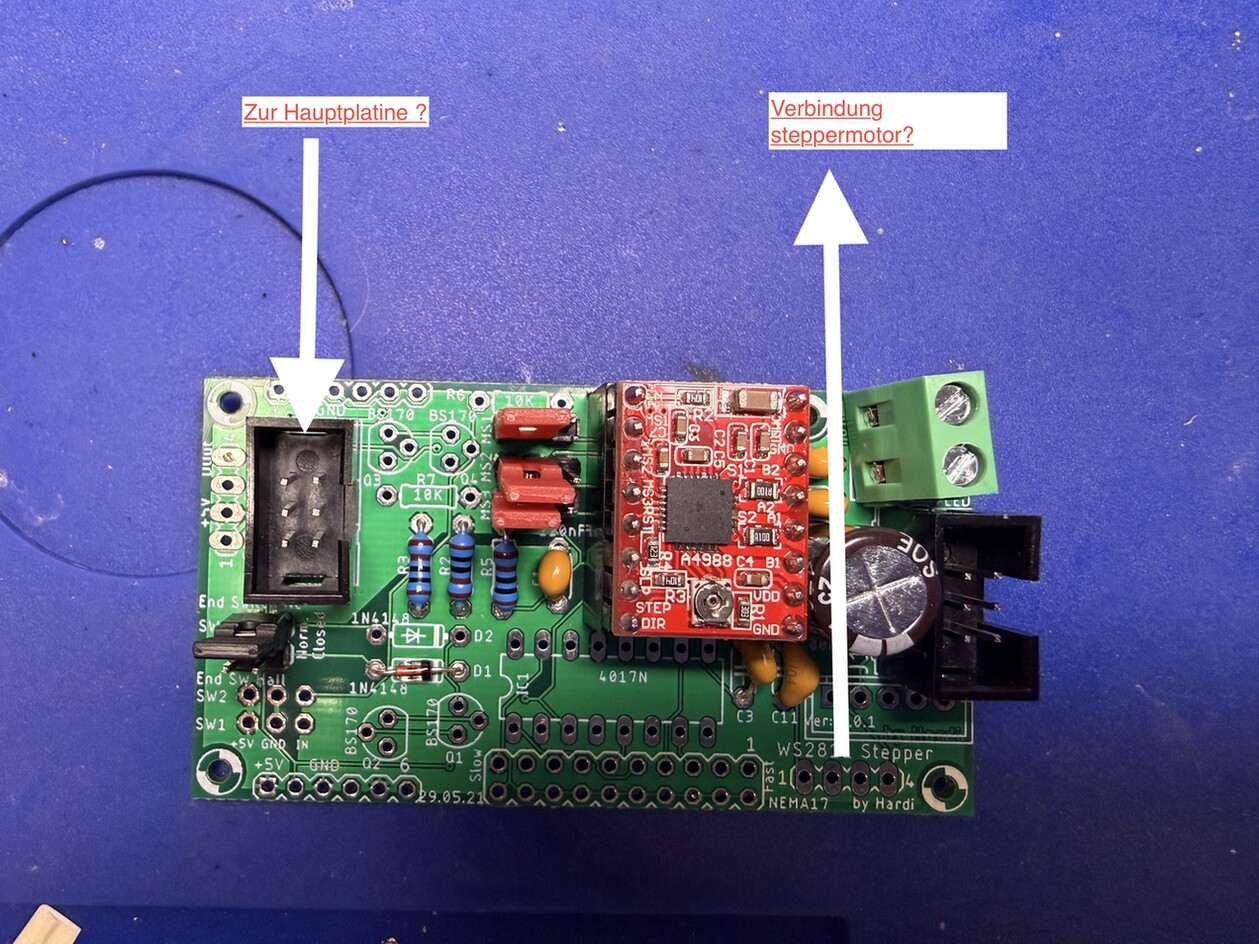

1) Wo platziere ich das Kabel, das von der Hauptplatine kommt? Siehe Bild. 1

2) Wo stelle ich eine Verbindung zwischen meinem Steppermotor und der Platine her? Siehe Bild 2.


Vielen Dank für die Hilfe

Wim
Dateianhänge
Bild 2
Bild 2
Bild 1
Bild 1

Benutzeravatar
Percival Verified
Kerzenanzünder
Beiträge: 34
Registriert: Mi 3. Sep 2025, 09:36
Hat sich bedankt: 43 mal
Wurde bedankt: 63 mal

Re: Stepperplatine und Anschlüsse

#2

Beitrag von Percival Verified »

Hallo Wim

Auf deinem Bild 1 ist das schon korrekt zugeordnet.

Schöne Grüße
Percival der Dampflokfahrer
Benutzeravatar
Frank_TT Verified
MLL-TEAM
MLL-TEAM
Beiträge: 232
Registriert: Di 8. Apr 2025, 17:34
Wohnort: Stuttgart (MLL-Shop)
Hat sich bedankt: 1186 mal
Wurde bedankt: 561 mal

Re: Stepperplatine und Anschlüsse

#3

Beitrag von Frank_TT Verified »

Hallo Wim,

der Stepper wird auf der rechten Seite dort angeschlossen, wo du einen 6poligen Wannenstecker eingebaut hast.
Nach der „wirklich einfachen Steppersteuerung“ kommt an diese stelle die 2x2 fach Stiftleiste, die dem Bausatz beiliegt.

Die Busleitung zur Ansteuerung wird in den linken Wannenstecker gesteckt.

Viele Grüße Frank
