Keine DCC Ansteuerung mit der 101 Thema ist als GELÖST markiert

[Adler-RT]

Hallo zusammen,

ich habe meine dritte Hauptplatine in Betrieb genommen und steuere damit unter anderm, drei Servus mit der Servomodul 510 an.
Wie alle meine drei andern Servomodule, lassen sich die drei Servus über den roten und grünen Butten des ProgrammGenerator perfekt bewegen.
Ich habe dann einen Bahnschranke in Rocrail mit der passenden DCC Adresse angelegt, aber die Servos reagieren nicht.
Zum Test, habe ich dann eine LED versucht mit Rocrail, also der passenden DCC Address an zu steuern. Leider ohne Ergebnis.

Auf dem rechten Arduino ist die DCC Software installiert und alles auf der dritten programmierten Hauptplatine funktioniert, wenn man die LED`s, Servos und Sounds per USB Kable im ProgrammGenerator auslöst, nur nichts per DCC.

Hat jemand eine Idee?

Liebe Grüsse
Rüdiger

[marcosmoba]

Hallo Rüdiger,

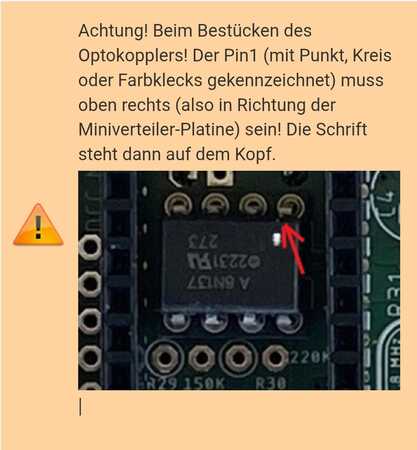

Du schreibst das du schon 101er im Einsatz hast aber hast du trotzdem mal geschaut ob du im Eifer des Gefechts den Optokoppler vielleicht falsch herum gesteckt hast ?

[Adler-RT]

Hallo Marco,

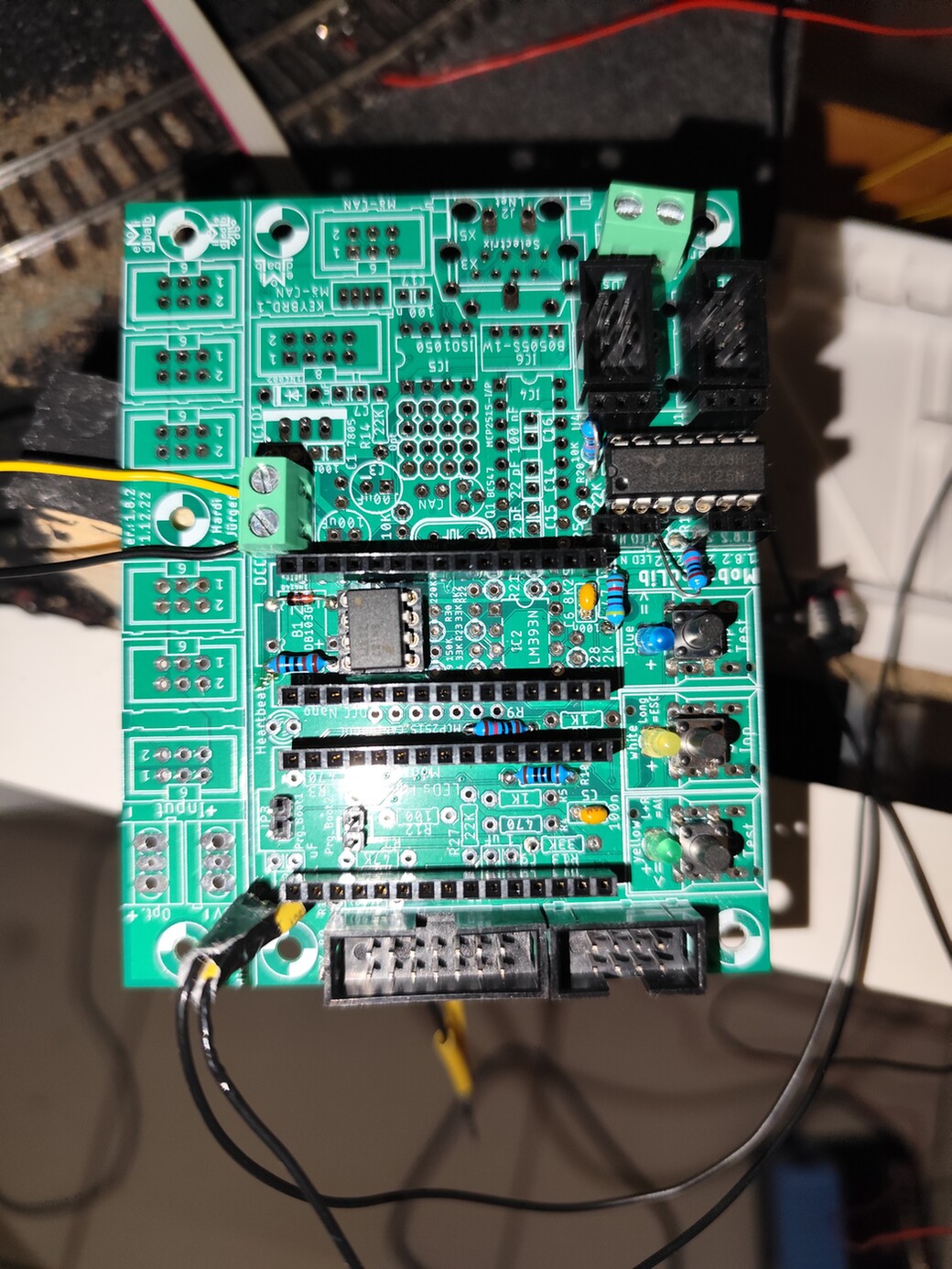

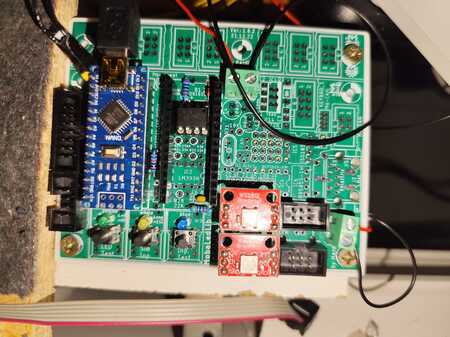

danke für den schnellen Tipp. Ich habe die Platine mal fotografiert und ich glaube, er sitzt richtig.
Der Punkt ist oben rechts.

[marcosmoba]

Das sieht gut aus ja.

[ThN1848]

Hallo Rüdiger,
gibt es evtl. in rocrail eine Adress-Verschiebung? Also z. B. +4
Ich meine mal so etwas beim Ansprechen von Weichen gehabt zu haben, als ich mit rocrail vor einiger Zeit mal experimentiert habe ...

[Adler-RT]

Hallo Thomas,
bis dato steure ich sechs Servos über DCC und es gibt bei meinen ersten zwei 101 er Platinen keine Problem. Auffällig ist, dass sogar eine LED per DCC Adresse nicht steuern lässt. Zur Zeit arbeite ich mit 30 DCC Adressen ohne Problem. Ich glaube wirklich, dass es an der neu gekauften 101 liegt. Mal warten, welche Tipps noch kommen.
Lg

[marcosmoba]

Vielleicht kannst du ja mal den Optokoppler mit ner funktionierenden Platine tauschen ob der Fehler mit wandert.

Vielleicht ist auch hier der Hund begraben.
viewtopic.php?p=3399#p3399

[Adler-RT]

Hallo Marco, ich habe genau das vor einer Stunde gemacht. Jedoch lief der Optokoppler auch auf der anderen Platine. Jetzt kontrolliere ich noch den Platz der Diode.

[Adler-RT]

Auch die Diode ist an der richtigen Stelle und auch richtig herum angelötet. Nun weiß ich mir keinen Rat mehr.

[TMaa]

Hallo Rüdiger,

Einen Versuch ist es wert... versuchen Sie, die beiden DCC-Anschlüsse zu tauschen. In manchen Fällen liegt das DCC-Signal möglicherweise nicht an beiden Drähten an, sondern nur an einem... (Tauschen/drehen Sie die roten und schwarzen Drähte am DCC Anschluss an die 101-Platine)

Grüße,
Theo.

[Adler-RT]

Hallo Theo, ich bin sofort in den Keller und habe die beiden Kabel getauscht….leider ohne Erfolg. Ich werde jetzt alle Bauteil, die auf der Platine gesteckt werden, durch neue ersetzten und dann mal schauen, ob das etwas bringt. Lg Rüdiger

[PeterVT11]

Hallo Rüdiger,
Könntest Du mal ein Foto von der Platinenrückseite hier einstellen (möglichst scharf). Vielleicht sieht man da was.

Du könntest auch mal den seriellen Monitor der Arduino-Ide an den DCC-Arduino anschliessen. Baudrate 115200. Da muss dan eine Resetmeldung erscheinen, in etwas "DCC_Rail_Decoder Serial Version 1.61". Wenn jetzt ein DCC-Signal ankommt, sollte es hier gezeigt werden.

[Adler-RT]

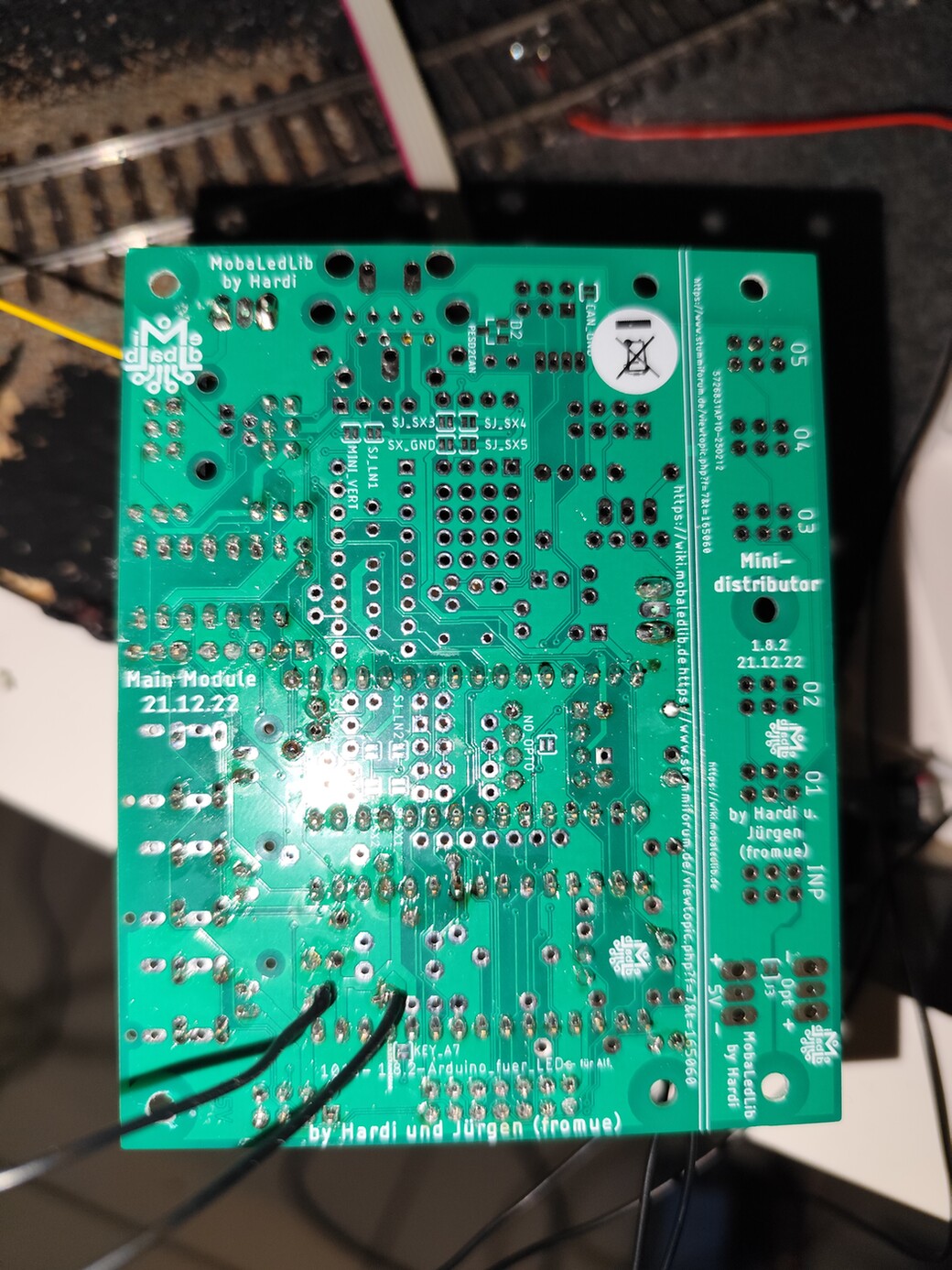

Hallo Peter, ich habe mir gestern noch neue Optokoppler bestellt und werde den erstmal austauschen. Ich sende dir noch die gewünschten Bilder der Platine. Nicht über die Litze auf der Unterseite wundern. Ich passe gerade mit verschiedenen Wiederständen, die Fotozelle in der Empfindlichkeit mit den anderen Fotozellen für die Nachtabschaltung an. Lg Rüdiger

[Eckhart]

Hallo Rüdiger!

Dein "debugging" ist im Moment sehr "Hardware-lastig". Vermutlich wird es auch die Hardware sein, aber es gibt neben dem Kandidaten Gleis -> DCC-Adruino auch noch die Hardwareverbindung DCC-Arduino -> LED-Arduino. Zur Analyse, auf welcher der beiden Seiten das Problem liegt, könntest du den Sketch von Martin/domapi mal auf den DCC-Arduino laden:

https://wiki.mobaledlib.de/anleitungen/ ... auswertung

Wenn der Sketch das DCC-Signal nicht sauber empfängt, dann ist es wirklich die Gleisseite und du musst dort weitersuchen. Wenn der DCC Monitor aber das gewünschte anzeigt, musst du eher auf der Verbindungsseite zum LED-Arduino suchen!

Gruß, Eckhart

[marcosmoba]

Guten Morgen Rüdiger,

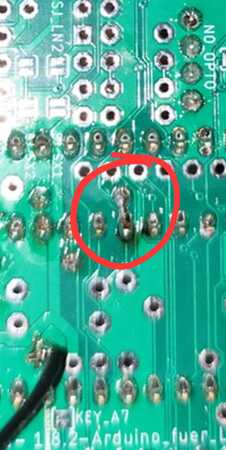

schau dir das mal genauer an denke das soll nicht so sein oder ?

[Adler-RT]

Hallo ihr beiden,
vielen Dank für eure Rückmeldung. Ich melde mich Mitte nächster Woche, da ich für ein paar Tage weg bin und werde berichten.
Lg
Rüdiger

[Adler-RT]

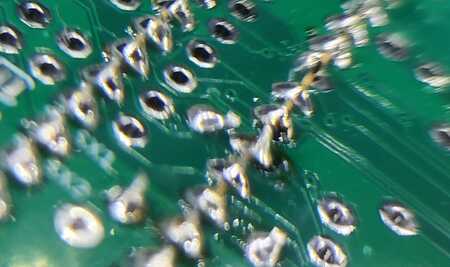

Hallo Marco, ich habe die Lötstelle gecheckt. Es lag nur optisch (von oben fotografiert) ein zu lang gelassener Restdraht über der Lötstelle daneben. Es bestand kein Kontakt.

[PeterVT11]

Hallo Rüdiger,


auf der Platinen-Rückseite hab ich noch zwei verdächtige Lötstellen gesehen. Kannst Du auch bitte den Widerstand R2 prüfen, der muss 47 Ohm haben. Ich glaube, bei dir sind 4,7k.

[Adler-RT]

Hallo Peter,
bei Schiffeversenken würde ich jetzt sagen, Treffer versenkt. Vorab VIELEN DANK an alle, die mir Tipps gegeben haben. Am Ende war es entweder eine nicht geflossene Lötstelle, oder der falsche Widerstand, der das DCC Signal nicht durchgelassen hat.
Jetzt geht alles wie gewohnt.
Tolles Forum und tolle Mobakollegen
Liebe Grüße aus Westfalen
Rüdiger

[RolfHa]

Hallo Rüdiger,
ich habe mir beim basteln angewöhnt egal wie sicher ich mich mit den Farbringen fühle nochmal schnell das Multimeter an die Widerstände zu halten. Hat mir schon Arbeit (und Verzweiflung beim Suchen) erspart.
VG
Rolf

[Adler-RT]

Hallo Rolf, genau das mache ich ja auch. In meinen Videos zeige ich es und weise deutlich darauf hin, dass ein Multimeter Sinn macht. Leider habe ich mich bei 47 Ohm eine 4,7 KiloOhm Widerstand genommen…Nobody is perfekt. Das Dumme ist, man findet später nur mit Aufwand den Fehler.
Lg
Rüdiger
