Probleme mit den GasLights Thema ist als GELÖST markiert

[Nohabfan1106]

Hallo zusammen,

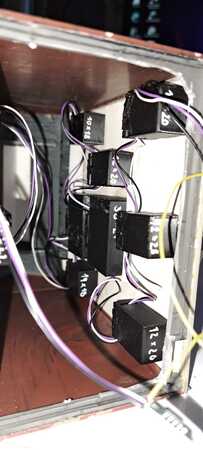

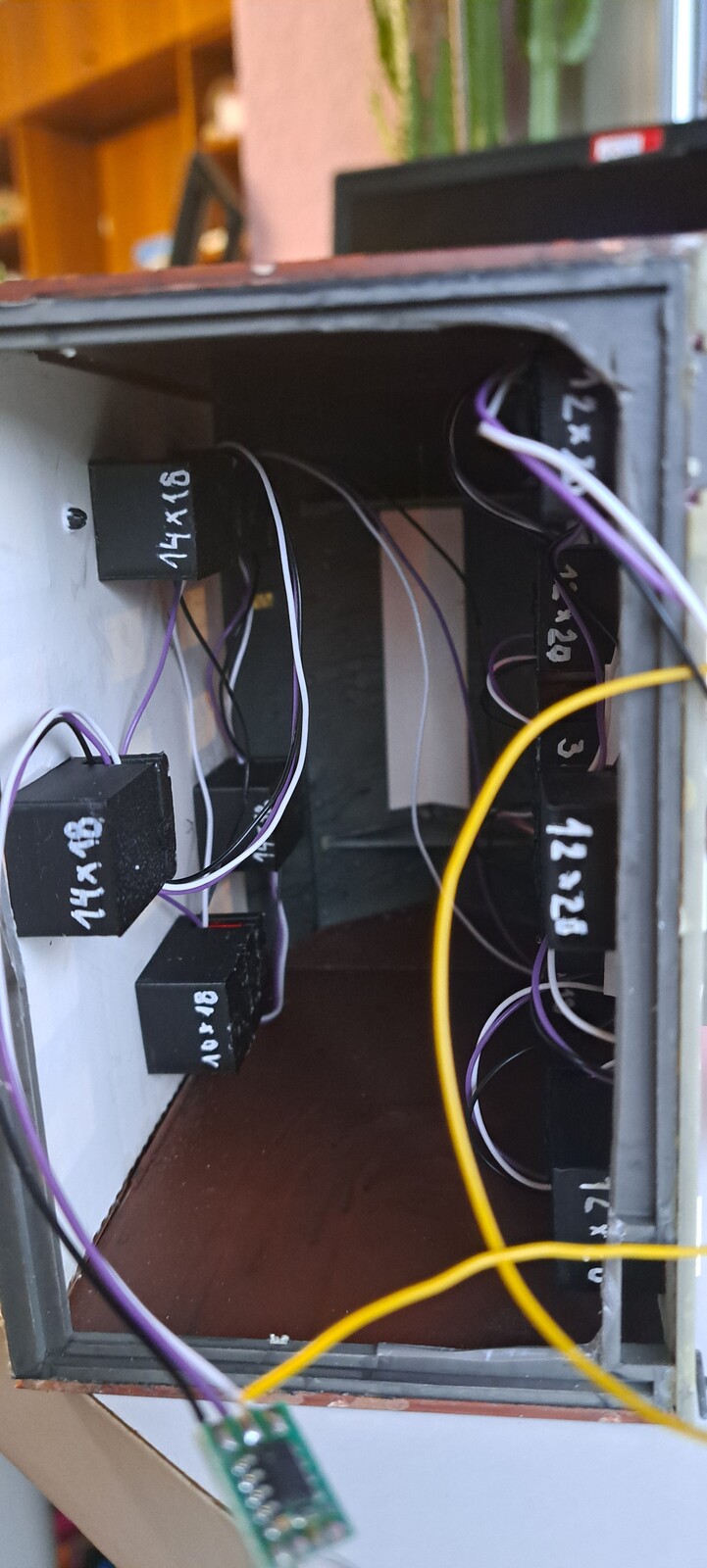

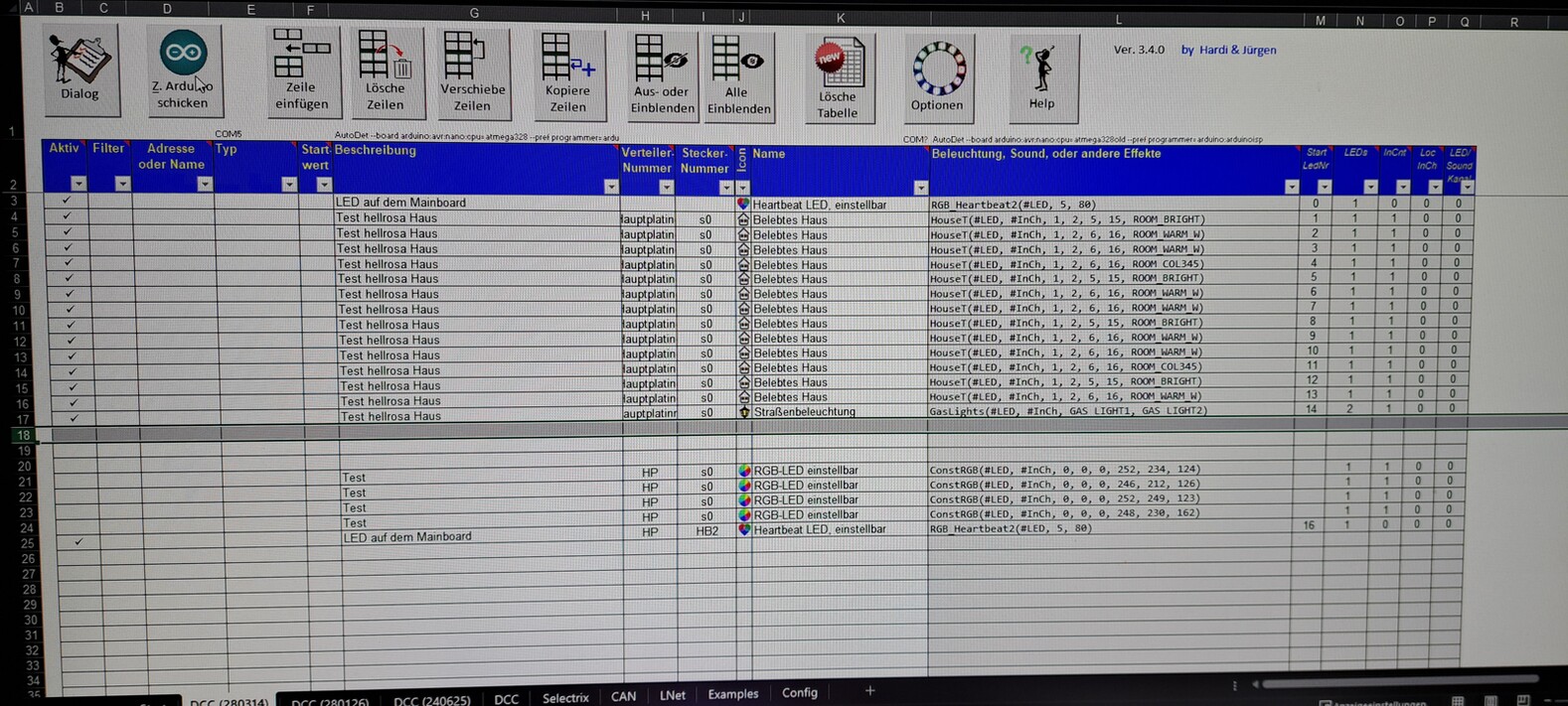

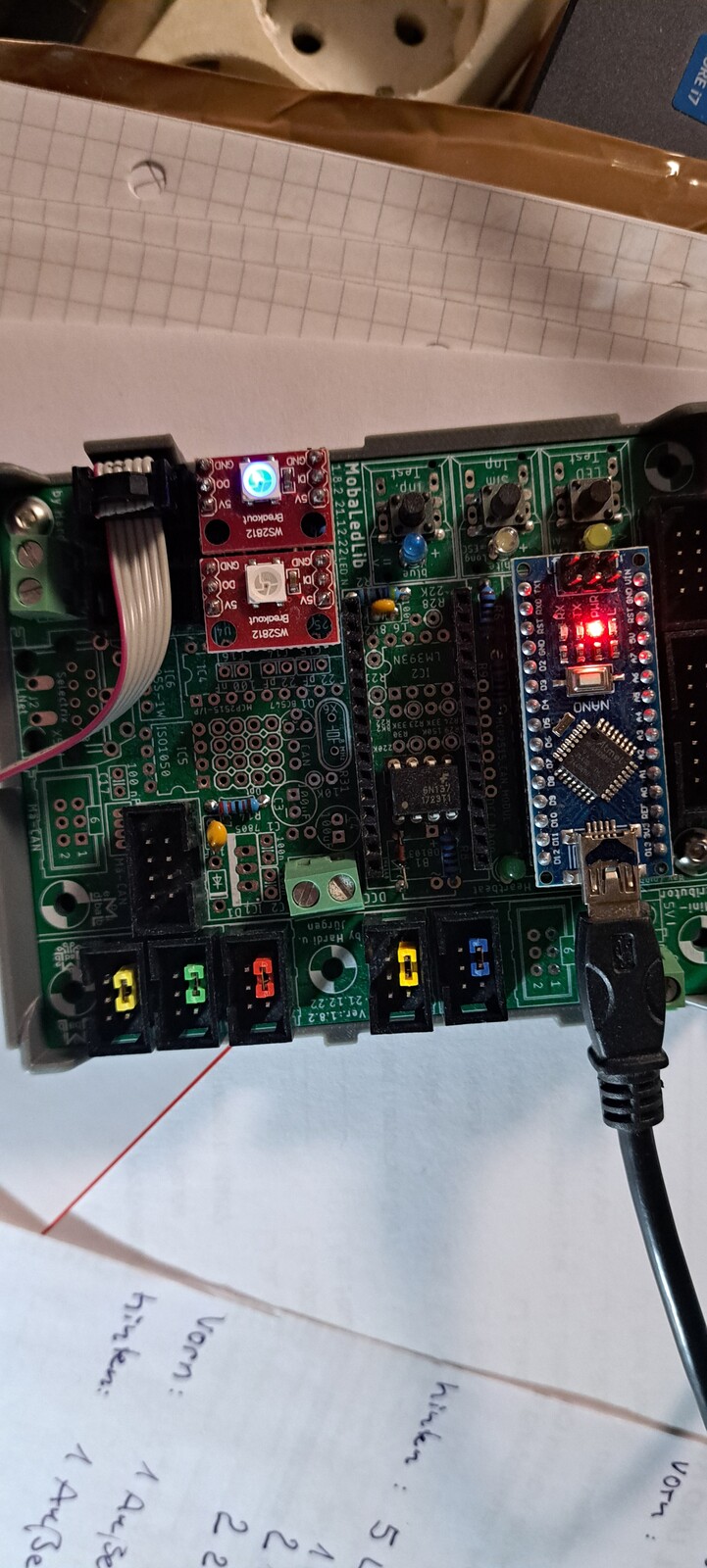

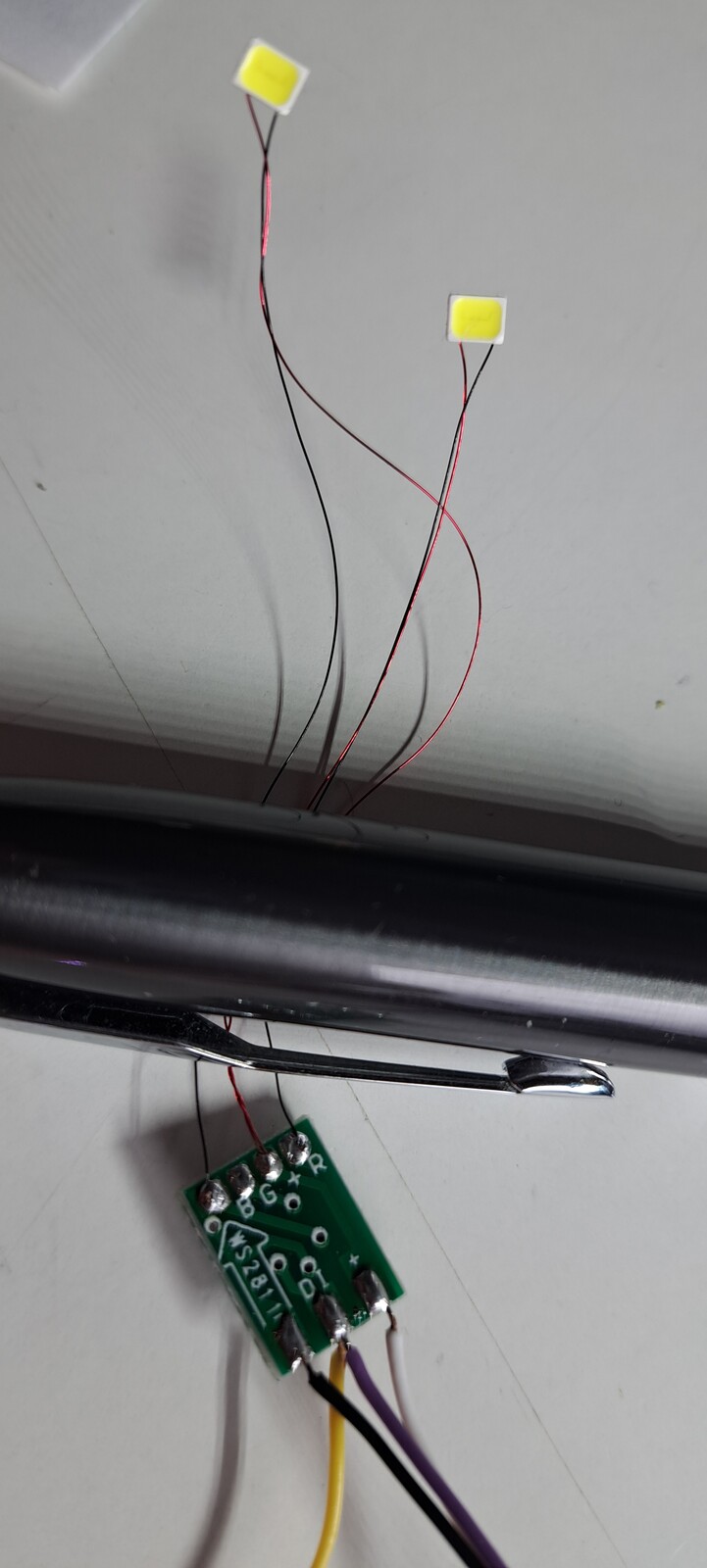

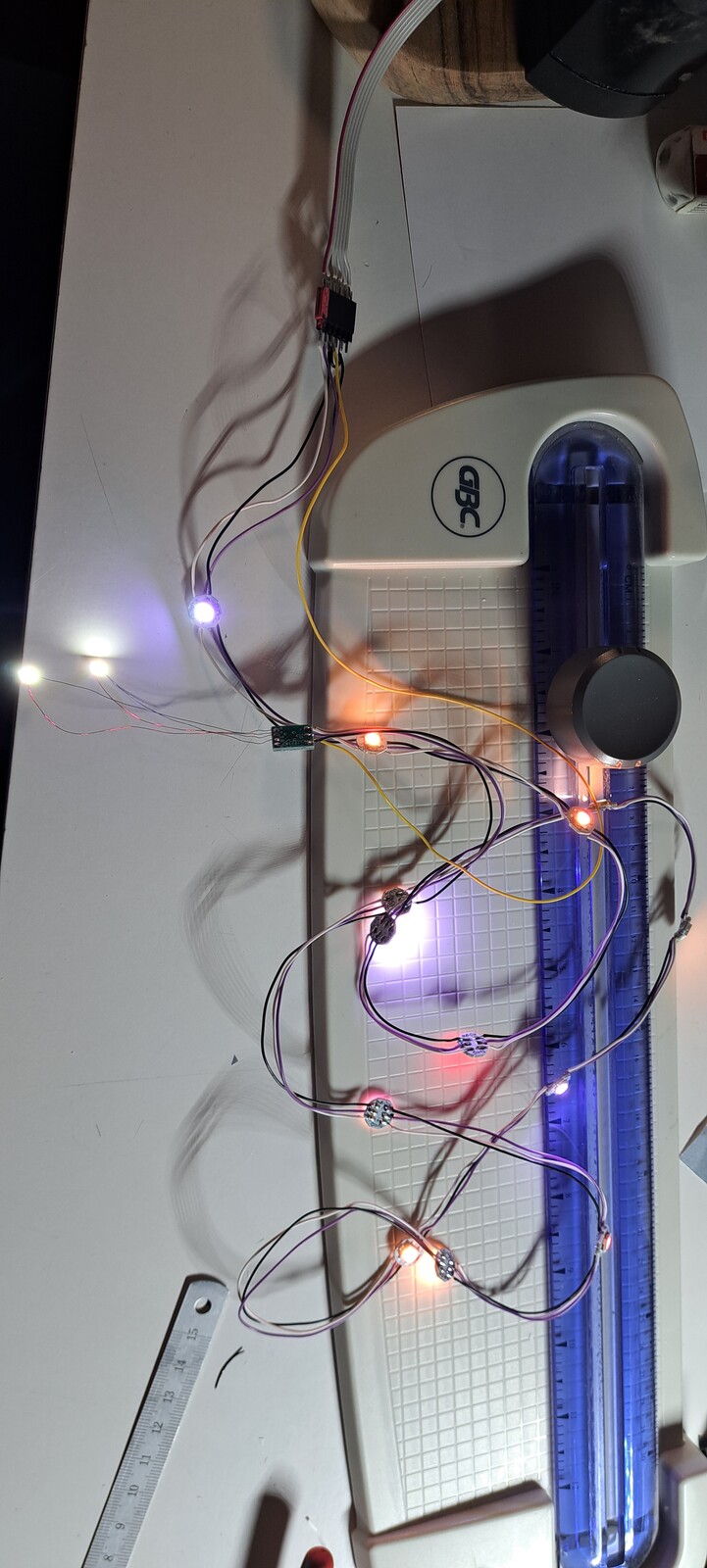

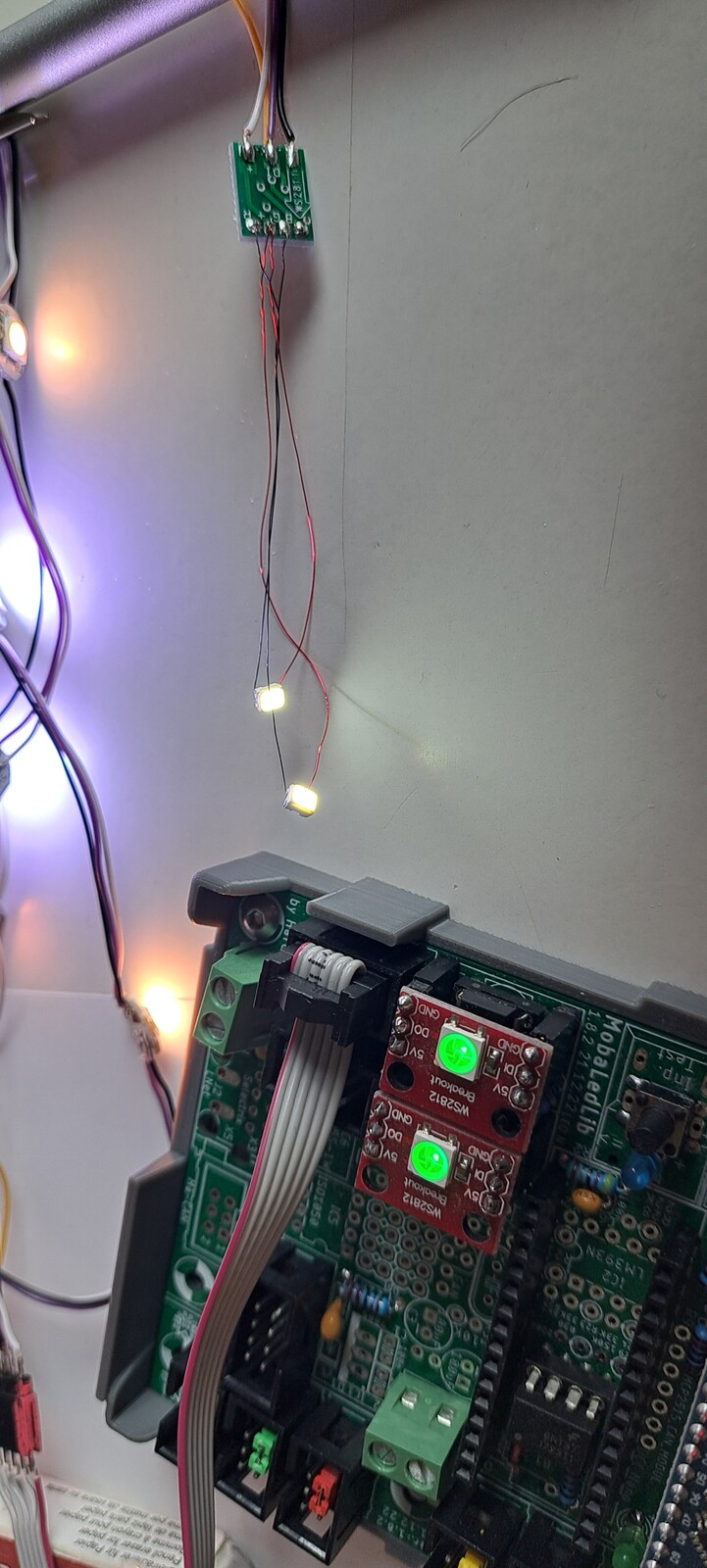

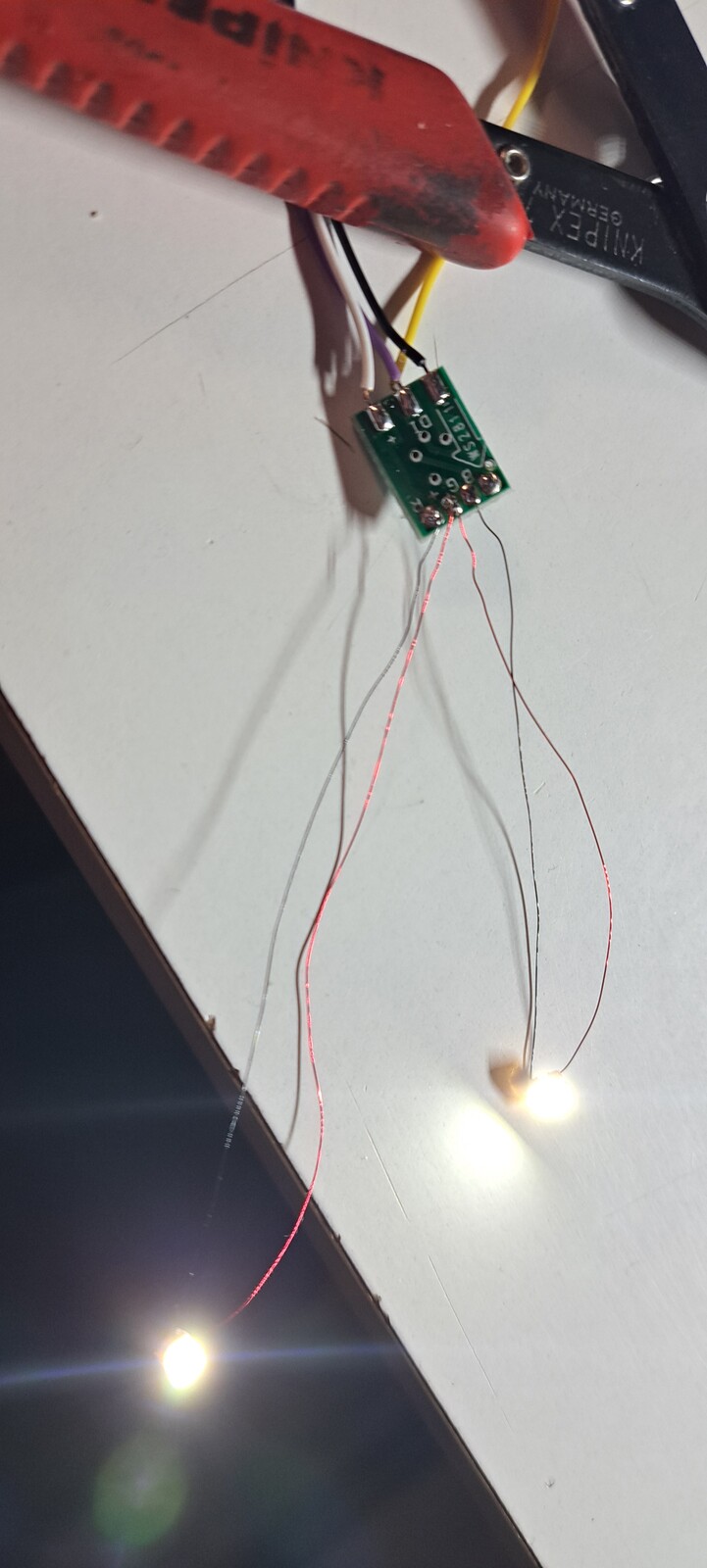

ich habe für mein Haus in der Bahnhofstraße dreizehn Stück 2812 RGB LEDs und am Schluss 1 Stück 2811 Schokoriegel mit zwei weissen LEDs, eine am Anschluss R, eine am Anschluss B und die + Leitung gemeinsam am + am 2811 angeschlossen. Siehe Bilder.

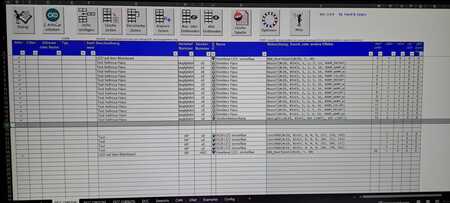

Im Prog_Generator habe ich für
- die 2812 RGB LEDs das Belebte Haus und für
- die beiden LEDs an der 2811 Platine, Gaslight1D und Gaslight3
verwendet.

Leider leuchten die beiden weissen LEDs an der 2811Platine nicht.

Ich bin bis jetzt noch nicht drauf gekommen, was es sein könnte.

Bitte schaut euch das mal an. Vielleicht sieht jemand den Fehler direkt.

[Gasco]

Hallo Wolfgang

auf den ersten Blick nichts verdächtiges, Anode und Kathode der Leds richtig angeschlossen ?

[Nohabfan1106]

Hallo Bodo,
danke für deine Antwort.
Nach bestem Wissen und Gewissen - ja.

Roter Lackdraht ist + Pol, schwarzer Lackdraht ist - Pol.
Hab das auch vermutet und die beiden LEDs geprüft. Die beschriebenen Kabelfarben passen zu den + und - Polen.

Es ist mein erster 2811 den ich anschließe. Daher vermute ich eigentlich einen Anschlussfehler.
Oder .... 2 x 3,3V (für weiße LEDs) benötigen 6,6V, aber nur in Reihe.
Ich hab sie aber ja jeweils an ein Lötpad angeschlossen. Somit müsste es für mein Empfinden passen.....??

[Gasco]

Hallo Wolfgang

dann muß der schwarze (-) an der roten Kanal und der rote (+) an die 5V bei der 2ten Led ebnso da halt an B

dann müssen sie leuchten

achso schau hier

https://wiki.mobaledlib.de/hilfestellungen/ws2811

[Percival]

Hallo Wolfgang

prüfe bitte auch nochmal dein Programm
Du hast zwar nur einen WS2811 dran, im PG sind aber zwei definiert.

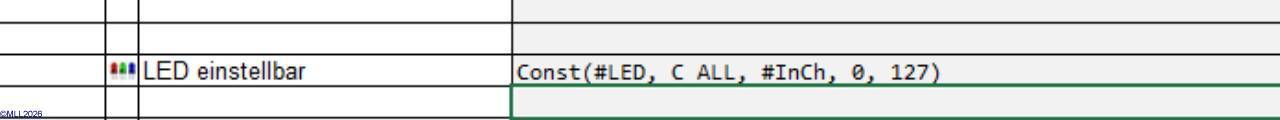

Kannst du da einfach mal zum testen eine LED einstellbar eintragen, anstelle der beiden GasLights

[Nohabfan1106]

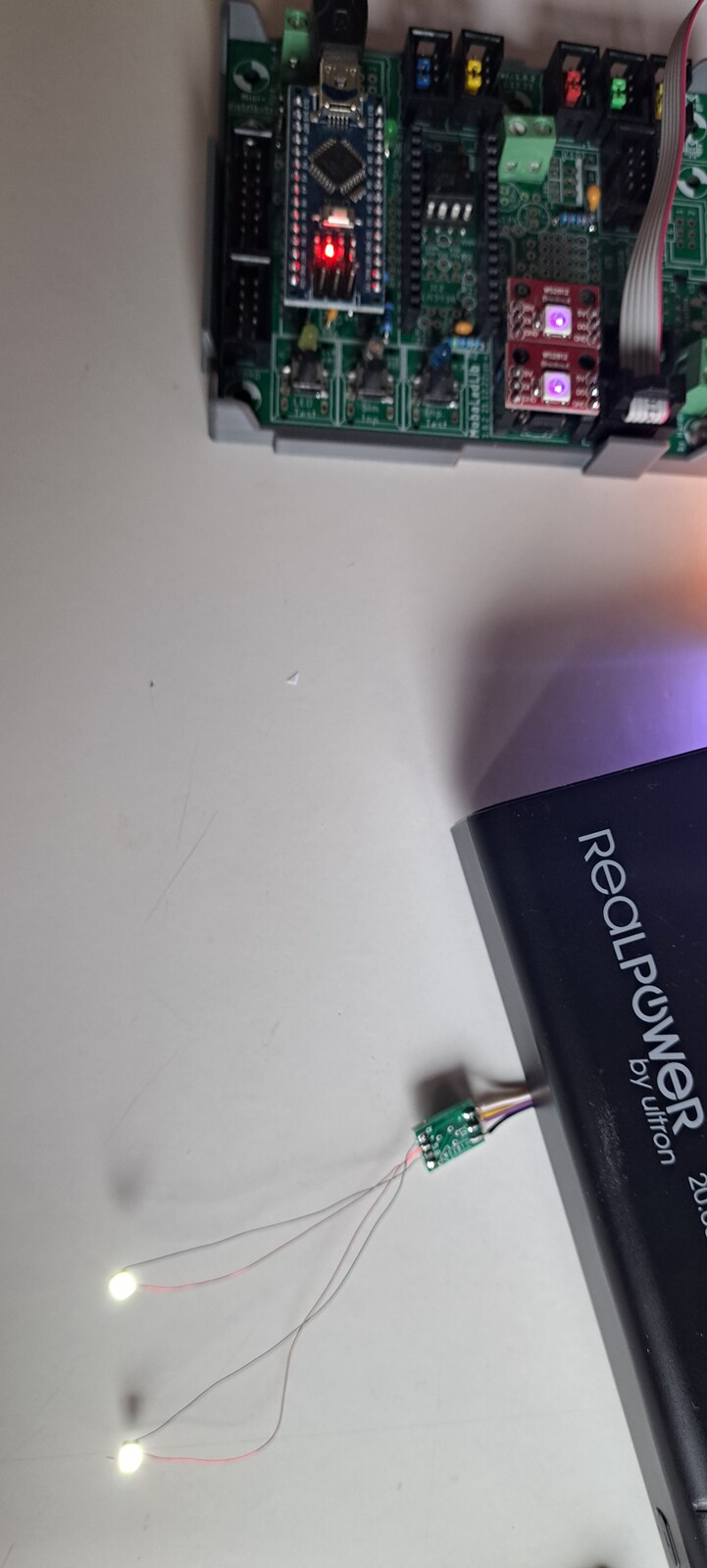

@Bodo: hab anders angeschlossen, passte nicht. Wieder rot an + und schwarz an den jeweiligen - Pol.
Dann mit unterschiedlichen Effekten für R, G und B.
Da gab es plötzlich Licht! Aber immer nur an einer der beiden LEDs am 2811.

[Nohabfan1106]

@Percival: danke für deine Antwort. Die hat es gebracht!
Mein Denkfehler: 2 LEDs, 2 Zeilen mit je 2 Led als Beleuchtung!
Wie du geschrieben hast, wird aber die 2811 Platine als 1 Zeile/ 1 Platine mit 1 bis 3 LEDs benötigt!

Klasse, ich danke euch beiden für eure Unterstützung an Samstag! Jetzt kann ich mein Haus mit den Lichtkästen fertigstellen!

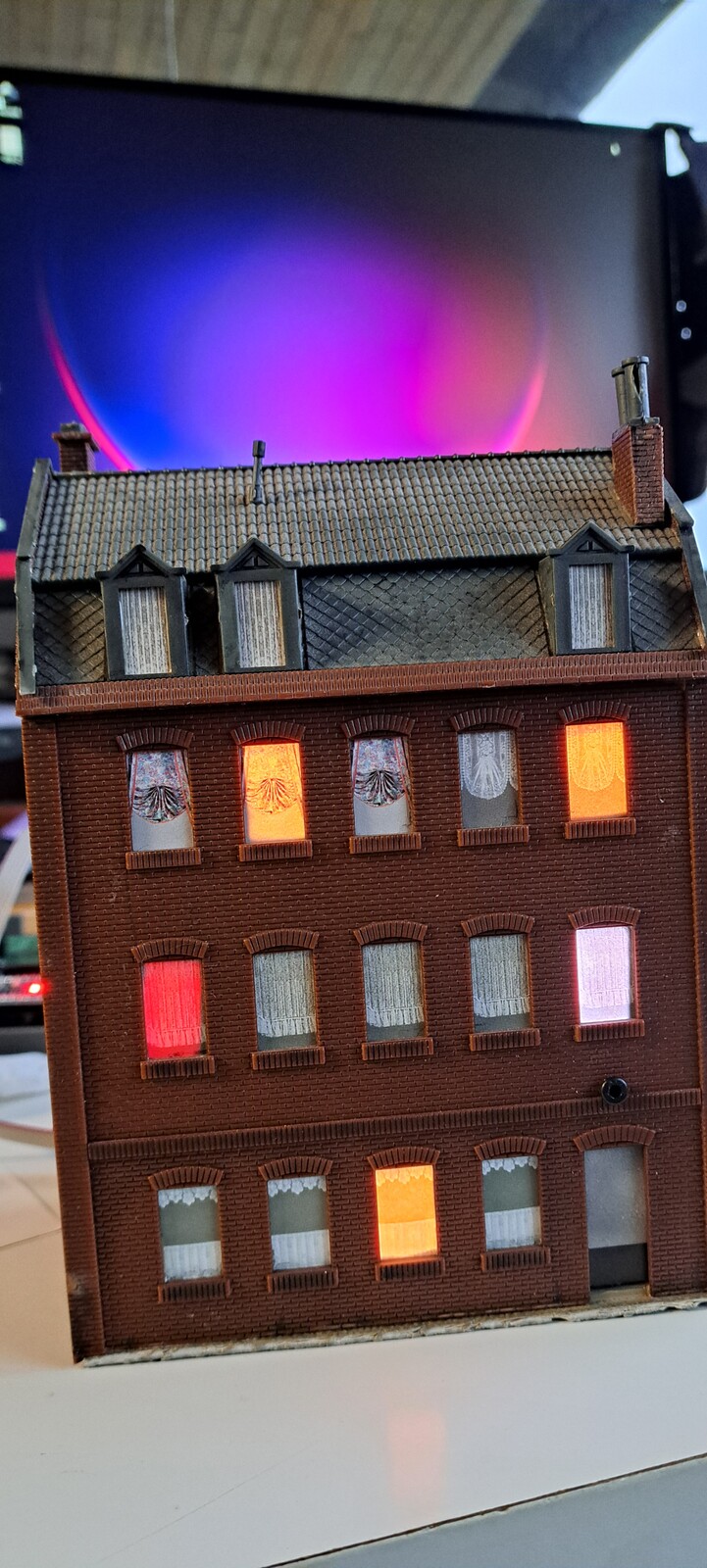

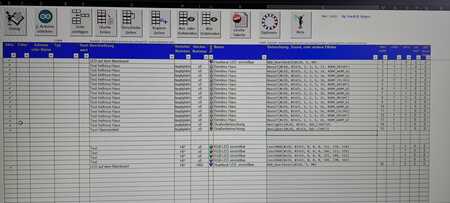

Bild vom fertigen Haus mit Beleuchtung kommt, sobald fertig, mit Datenblatt aus dem Programm Generator.

Ich wünsche euch allen ein schönes Wochenende!

[Nohabfan1106]

Einen hab ich noch!

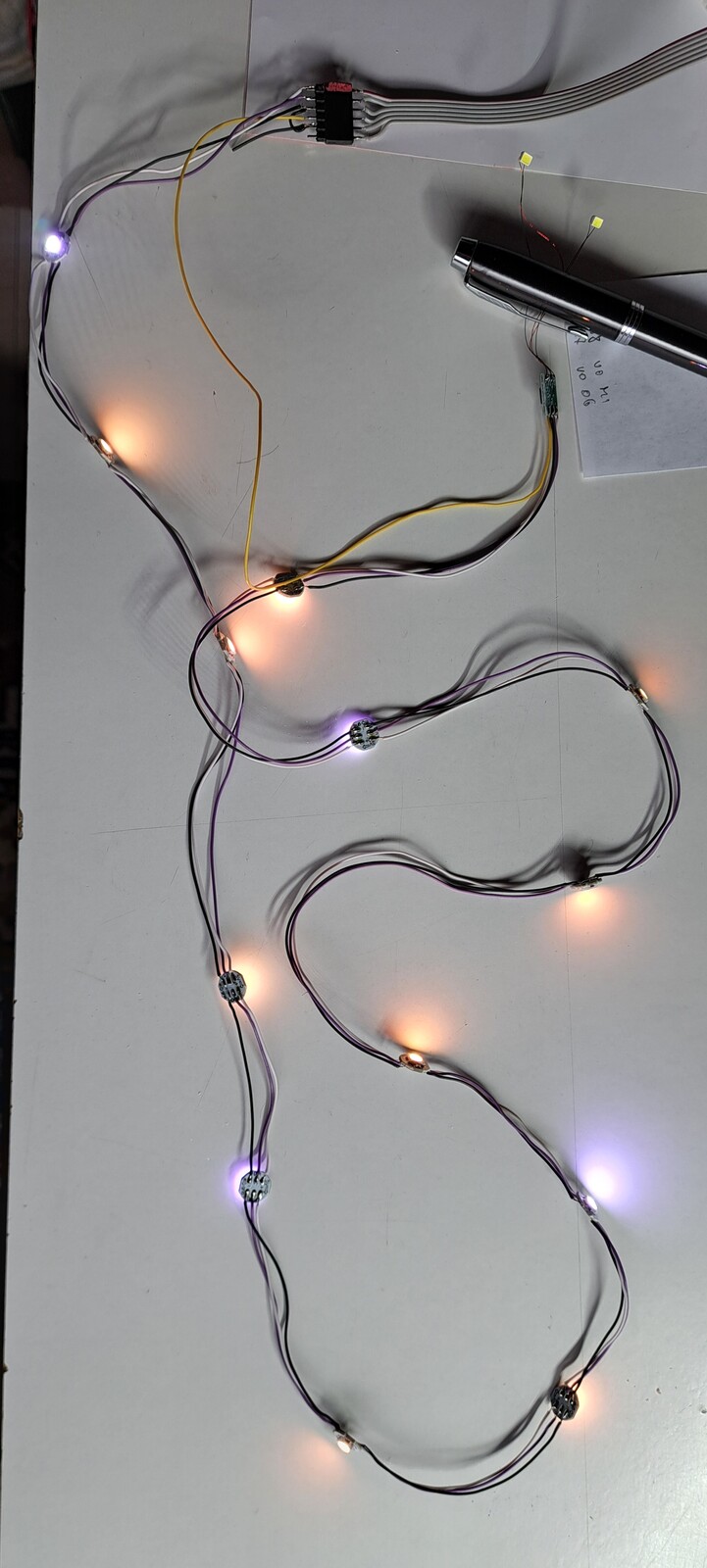

Wie schon gesagt, die gesamte Lichterkette aus 2812 und 2811 leuchtet prima!

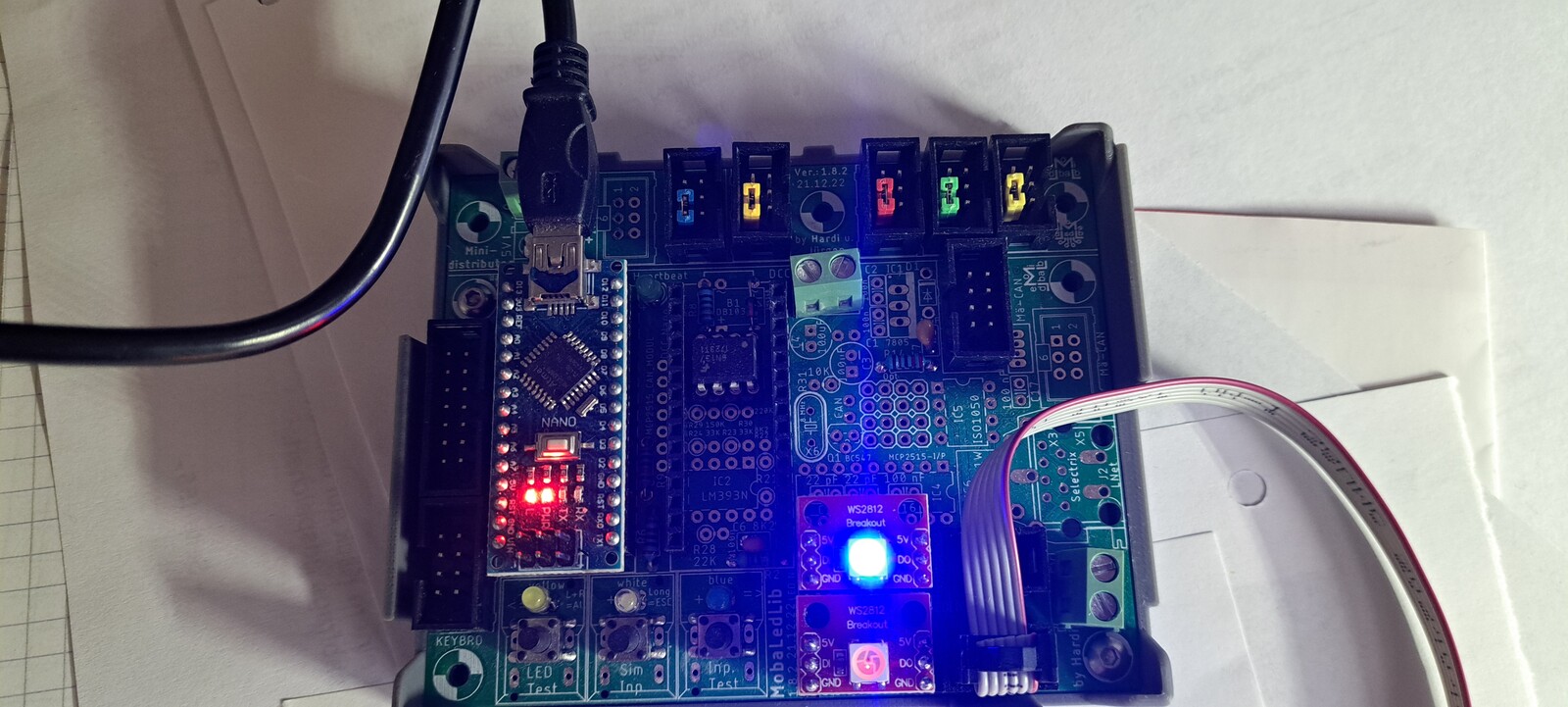

Aber: die zweite Heartbeat auf der Lichtmaschine leuchtet nicht mehr!
An was liegt das, wo doch das gelbe Kabel angeschlossen ist und der Kreislauf damit geschlossen ist?
Rätsel über Rätsel.
Bis zum Anschluss des 2811 mit 2 LEDs war er an....

Wer hierzu noch eine Idee hat, gerne her damit.

Danke euch!

[Gasco]

Hallo Wolfgang

die am ws2811 angeschlossen Kabel, ich nehm mal an grün für Datain und gelb für dataout (Ich nehm die Farben immer) sind richtig angeschlossen

Ich habs grad bei mir probiert, am WS2811 ist noch nichts angeschlossen aber die 2te Heartbeat blinkt

echt wahr Rätsel über Rätsel

[Percival]

Hallo Wolfgang

prüfe bitte deine Gaslights npchmal. Da werden noch immer 2 WS2811 für verwendet, wodurch die Heartbeat nicht auf Position 15, wie sie eigenlich sein sollte, sondern auf 16 ist.

Bitte die Zeile mit den GasLights löschen und neu anlegen.

[Nohabfan1106]

Guten Morgen Percival,
An dem 2811 hängen 2 LEDs, eine an R und eine an G.
Daher habe ich die beiden Gaslight, GL#1 für den Ausgang R am 2812 und GL#2 für den Ausgang G verwendet.
Ist das so nicht korrekt?
Wenn ich nur 1x GL verwende, leuchtet entweder die LED an R oder die an G, je nach GL#.
Dann könnte ich nur 1 LED an einen 2811 anschließen, was den Infos aus dem Wiki widersprechen würde.

Wo liegt mein Denkfehler?

[Gasco]

Hallo Wolfgang

ich verstehe Percivals Einwand auch nicht. Die Liste der Start Leds müsste ja stimmen, da an deiner Straßenbeleuchtung ja 2 Led hängen

Die letzte Heardbeat hat dann die nummer 16

so sieht das bei mir aus



klar zu erkennen das addieren der einzelnen LEDs in der Spalte Start LED.... und das funktioniert einwandfrei

vieleicht löscht mal die Straßenlampen Zeile und fügst stattdessen ein bel Haus mit 2 single Leds ein

eventuell hat sich der PG verschluckt

[rstaiger]

Hallo Percival,

eine Verständnisfrage: Ist es richtig, dass der PG aus einer WS2811 nur eine LED in der Spalte „LEDs“ machen sollte, egal ob Wolfgang ein, zwei, oder drei Lämpchen angelötet und im PG eingetragen hat, das heißt, die Spalte „LEDs“ zählt Chips, nicht Lämpchen?

LG Ralph

[Gasco]

Hallo Ralph

ich hab das gerade getestet, es stimmt der PG macht aus 3 LEDs nur eine

Du bist auf der richtigen Spur

scheints hier liegt bei Wolfgang der Fehler

[Nohabfan1106]

Guten Morgen zusammen,
Danke für euren Input!

Ich habe jetzt folgendes gemacht:
- Ich habe das Gaslicht belassen, aber nun nur "GasLights" ohne #1,2 oder 3 (für R, G oderB) verwendet.
Das hat zur Folge, daß jetzt am 2811 nur noch 1 LED (Nr. 14) angezeigt wird und die Heartbeat HB2 wieder leuchtet und als LED Nr 15 angezeigt wird.
- beide LEDs am 2811 leuchten.

Das bedeutet, dass ich die beiden LEDs am 2811 NICHT unabhängig voneinander steuern kann und das Außenlicht am Haus vorne und hinten immer
- mit der gleichen Einstellung arbeitet und
- nur gemeinsam an und aus geht.

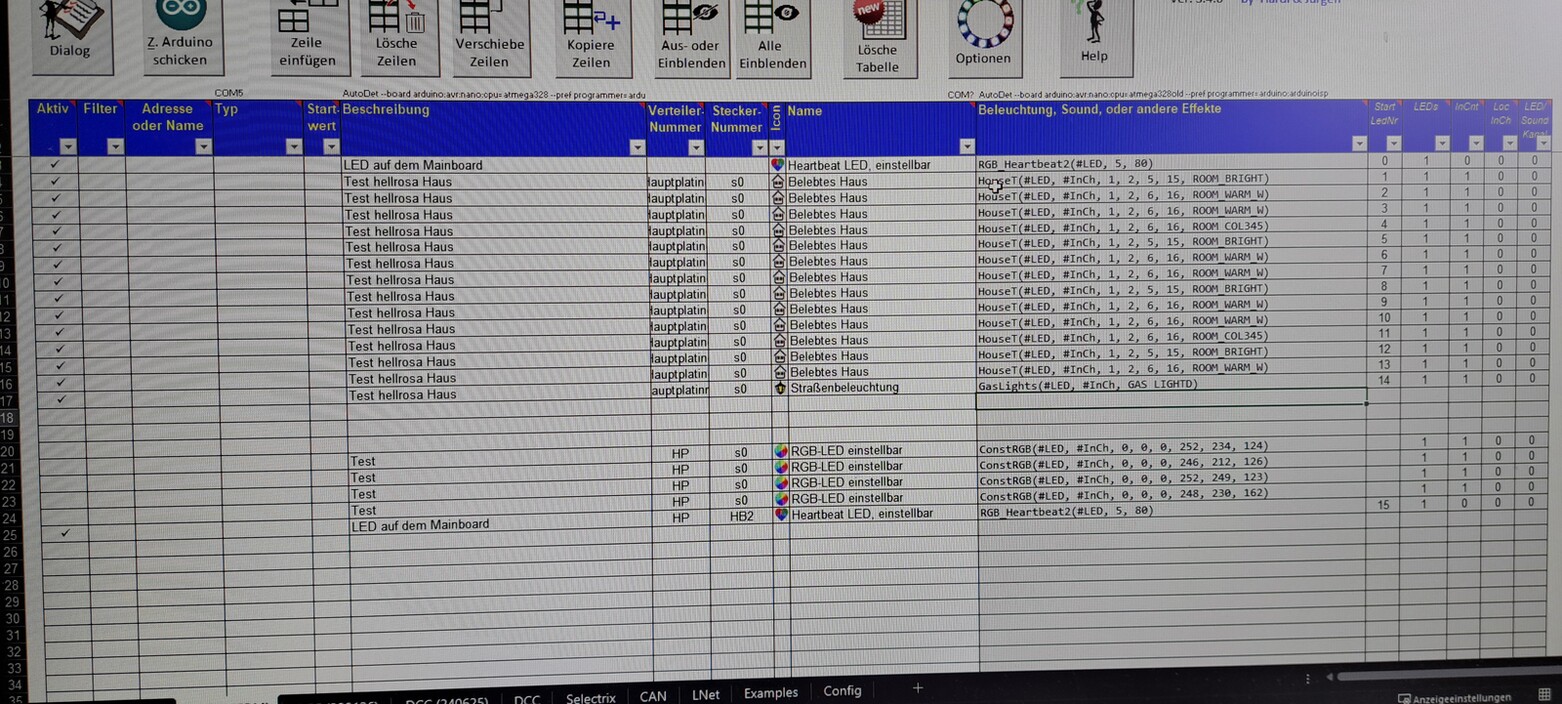

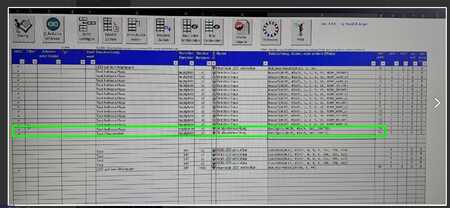

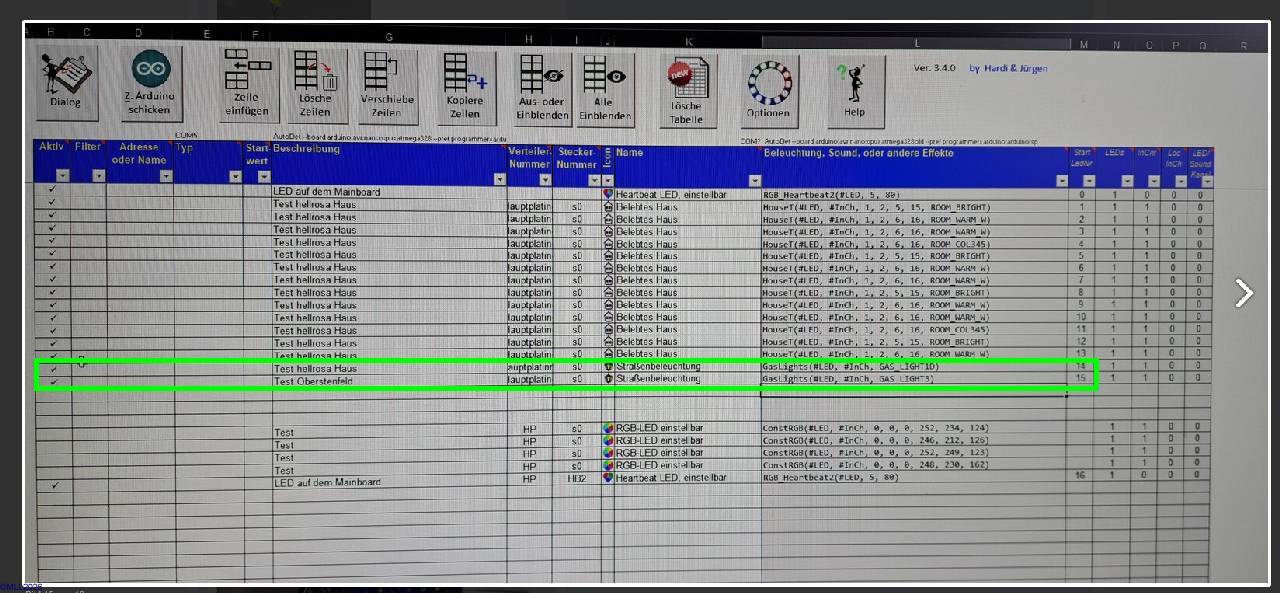

Habe ich das so richtig verstanden und aktuell auch korrekt umgesetzt? Siehe Anhang.

Würde bedeuten, daß wenn ich die beiden LEDs am Haus vor und hinten mit anderen Einstellungen und zu unterschiedlichen Zeiten an und ausschalten möchte, diese getrennt jeweils an einem eigenen 2811 angelötet und betrieben werden müssen.

Stimmt das?

[rstaiger]

Hallo Wolfgang,

Gaslights ohne Ziffer ist für WS2812. Mit Ziffer war schon richtig, nur müsste der PG daraus eine 1 in der LEDs-Spalte machen, nicht eine 2 wie bei Dir. Ich hätte einfach diese Zeile gelöscht und wieder neu eingegeben. Vielleicht versteht ers dann.

Eine andere Überlegung (ohne Gewähr): Dem Datensignal ist es völlig wurscht, wie viele Lämpchen am WS2811 angelötet sind. Es geht ja nicht durch die LEDs. Wenn mein Vorschlag oben nicht funktioniert, definiere doch einfach mal drei LEDs. Vielleicht stimmt was mit den Farben auf dem WS2811 nicht.

LG Ralph

[Gasco]

Hallo Wolfgang

Excel kann ja schon bockig sein, hab ich auch schon öfters erlebt

Meiner Meinung nach gibts 2 Möglichkeiten

1. der WS2811 hat ne Macke (eher unwahrscheindlich)

2. PG hat ne macke

Wie ich weiter oben schon schrieb lösch die zeile mit der Straßenbeleuchtung und definiere stattdesse 2 single Leds

wenn die nicht funktionieren mal den WS2811 tauschen

[Nohabfan1106]

Hallo Wolfgang,

Gaslights ohne Ziffer ist für WS2812. Mit Ziffer war schon richtig, nur müsste der PG daraus eine 1 in der LEDs-Spalte machen, nicht eine 2 wie bei Dir. Ich hätte einfach diese Zeile gelöscht und wieder neu eingegeben. Vielleicht versteht ers dann.

Hallo Ralph,
Ja, das hat es gebracht.
Zeile gelöscht und neu eingegeben und übertragen.
Nun leuchtet alles, wie es soll.

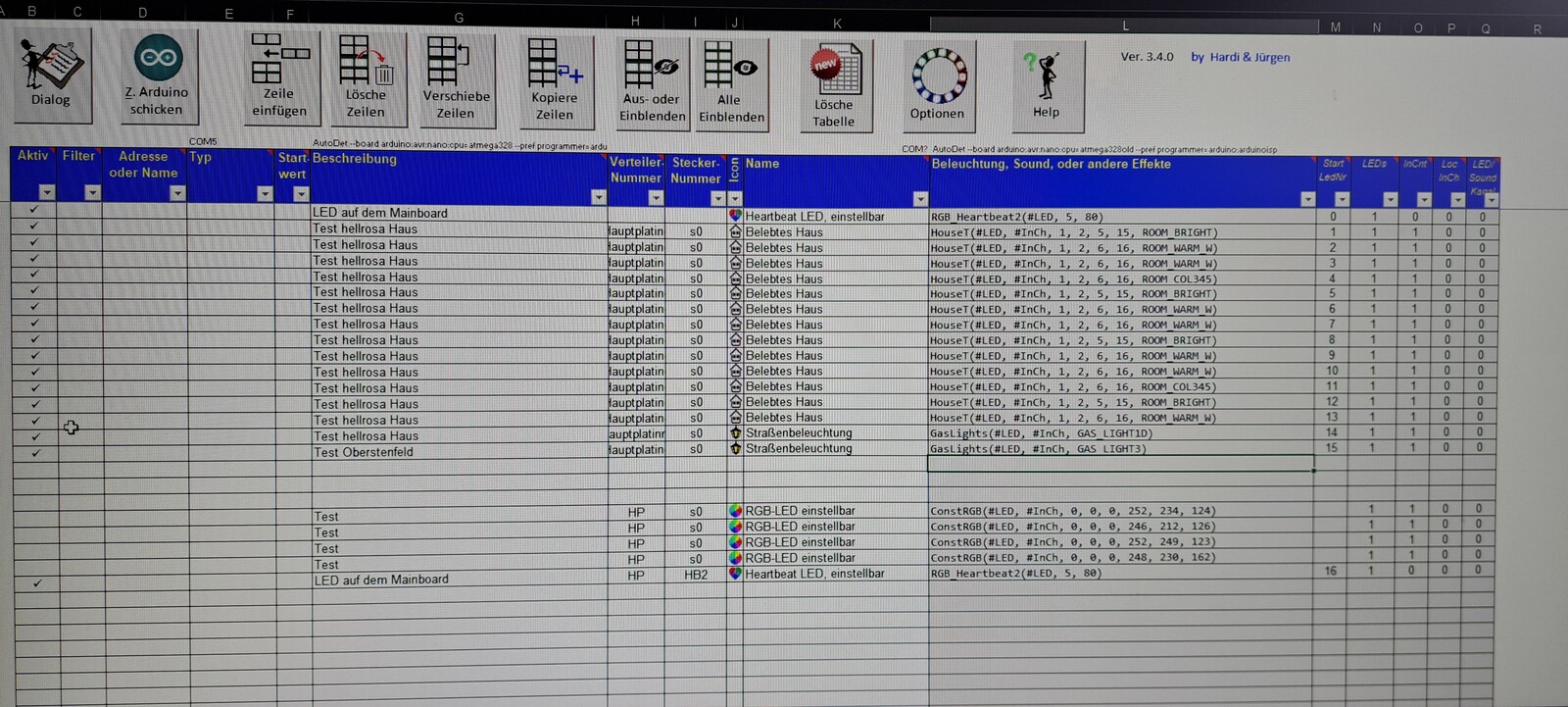

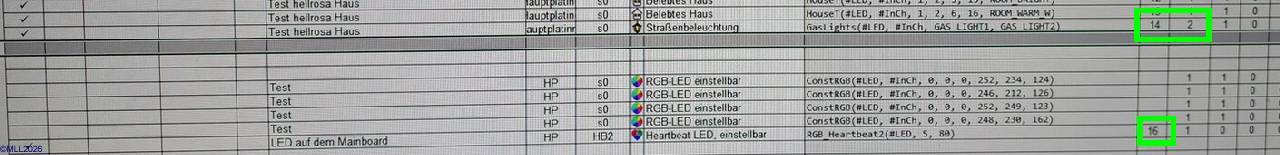

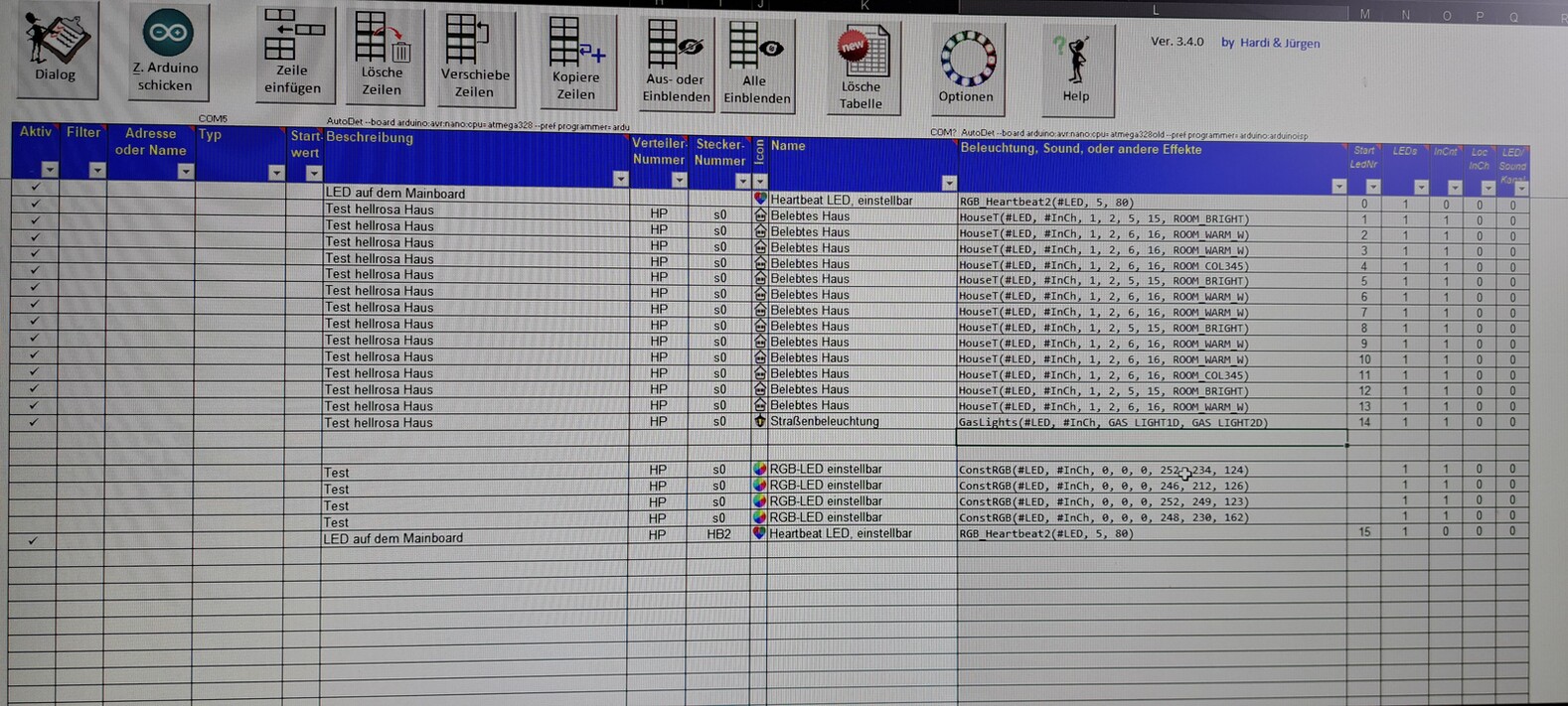

Beide HB, die 2812 und am 2811 beide LEDs, obwohl 2 GasLights #1 und #2 eingetragen sind. Die beiden Gaslight am 2811 werden nun als Summe mit 1 LED angegeben und die HB ist die 15. Siehe Anhang.

@Bodo: jep. Excel kann wirklich bockig sein!

Ich denke, damit haben wir alle zusammen mein Problem gelöst.

Wenn nicht, gebt mir Bescheid.

[Percival]

Hallo Ralph

Ja, die zählt immer die WS2811 hoch.
Wenn man Gaslight1 und Gaslight2 verwendet darf es nur eine LED sein die hochgehalten wird.
Wenn da zwei LEDs hochgehalten werden hat sich saß Makro verschluckt oder es wurde etwas händisch geändert.

Daher die Bitte die Zeile komplett zu löschen über die Buttons und dann eine neue anzulegen.

[Nohabfan1106]

Hallo zusammen,

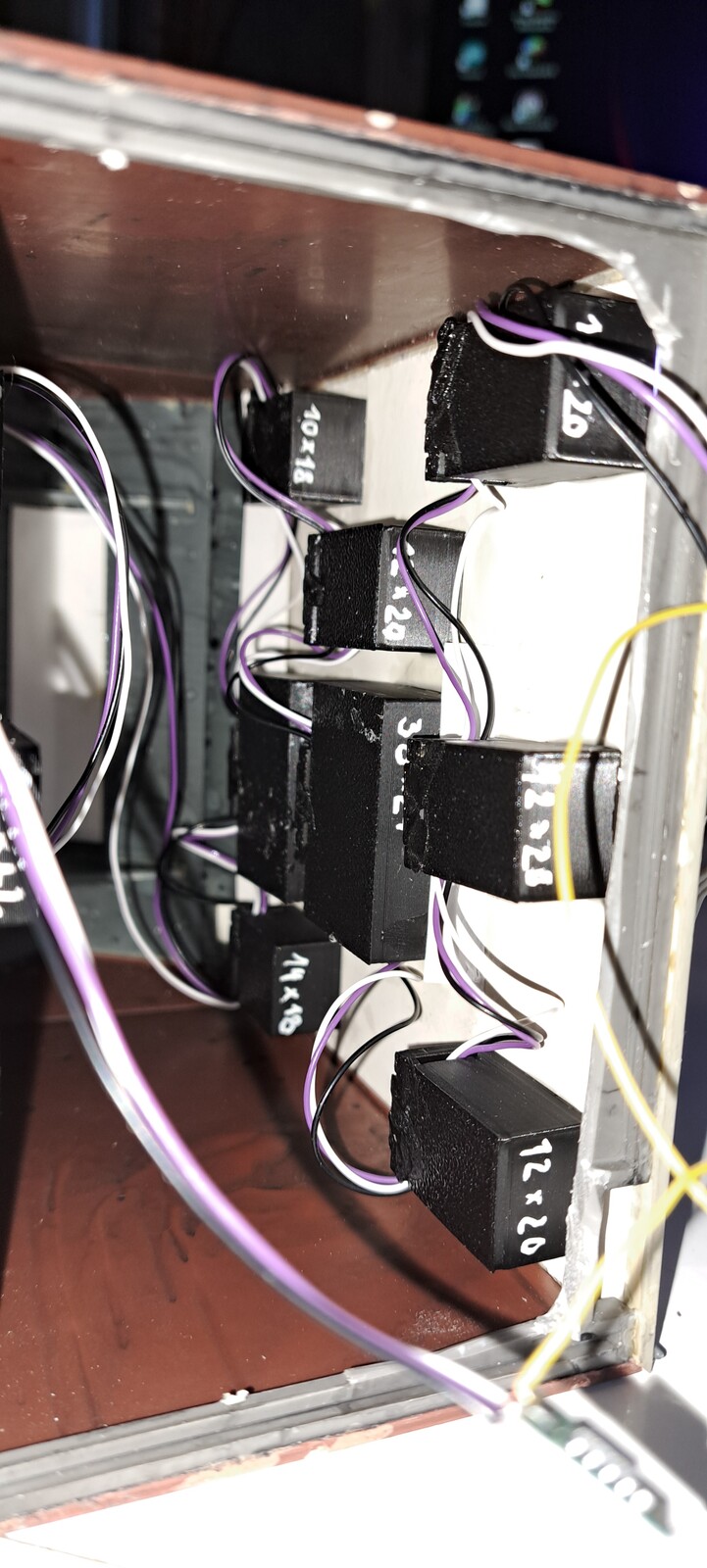

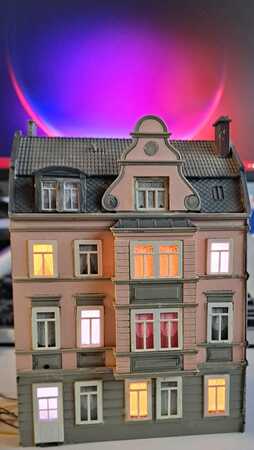

hier noch etwas in der Anlage, wozu ihr maßgeblich beigetragen habt.
Am Programm Generator hab ich nichts mehr geändert.
Nun muss ich nur noch die beiden Außenleuchten auf LEDs umstellen und anschließen.
Es ist schon ein älters, gebrauchtes Haus, aber in der Bahnhofsstraße stehen ja auch keine Villen.
Vielen lieben Dank.
